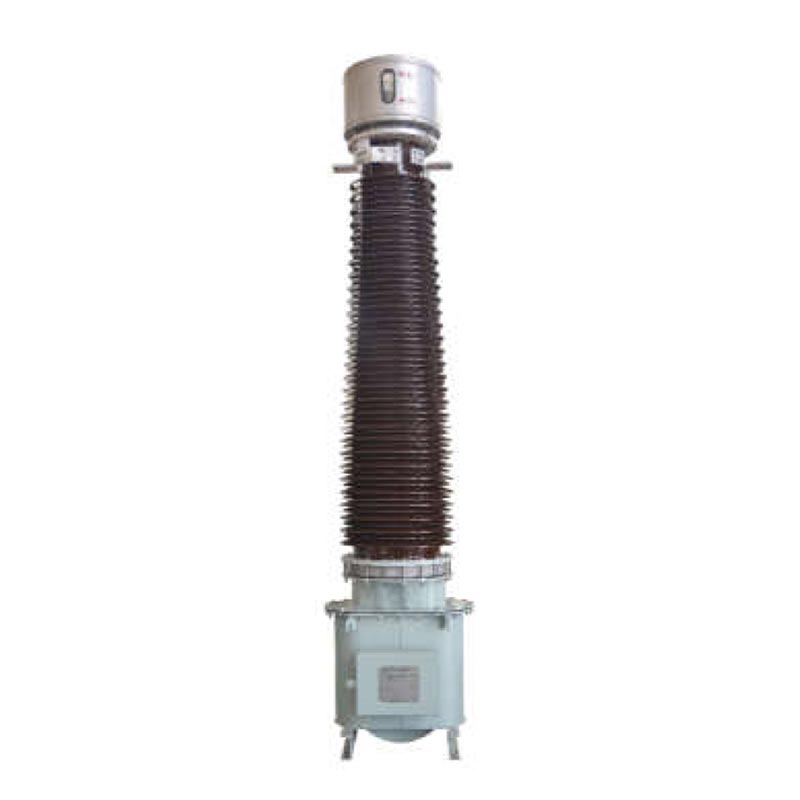

หม้อแปลงกระแส 110 kV

หม้อแปลงกระแสไฟฟ้า Usune LB6-110 kV เป็นอุปกรณ์ตรวจจับกระแสไฟฟ้าที่มีความแม่นยำสูงกลางแจ้งซึ่งปรับให้เหมาะกับกำลังไฟปานกลางและแรงสูง กริด ใช้โครงสร้างโมดูลาร์และการออกแบบขดลวดทุติยภูมิแบบหลายกลุ่ม วิธีการเดินสายไฟสามารถปรับได้ผ่านทาง แผ่นเชื่อมต่อภายนอกในตัวป้องกันน้ำมันด้านบน ช่วยให้สามารถสลับระหว่างอัตราส่วนกระแสคู่ได้อย่างยืดหยุ่นเพื่อให้เป็นไปตามนั้น ความต้องการการตรวจจับและการป้องกันข้อผิดพลาดในปัจจุบันของสภาวะการทำงานที่แตกต่างกัน

ผลิตภัณฑ์นี้เป็นไปตามมาตรฐานแห่งชาติ GB/T20840.2-2014 และมาตรฐานไฟฟ้าเทคนิคสากล IEC มัน รวมถึงรุ่นมาตรฐาน ระดับความสูง และทนต่อมลภาวะ ให้การวัดและการป้องกันที่ยอดเยี่ยม ความแม่นยำ เหมาะสำหรับทั้งสภาพกลางแจ้งทั่วไปและกลางแจ้งที่รุนแรง เป็นอุปกรณ์สนับสนุนหลักสำหรับ ระบบส่งและจำหน่ายไฟฟ้า 110kV ในประเทศ

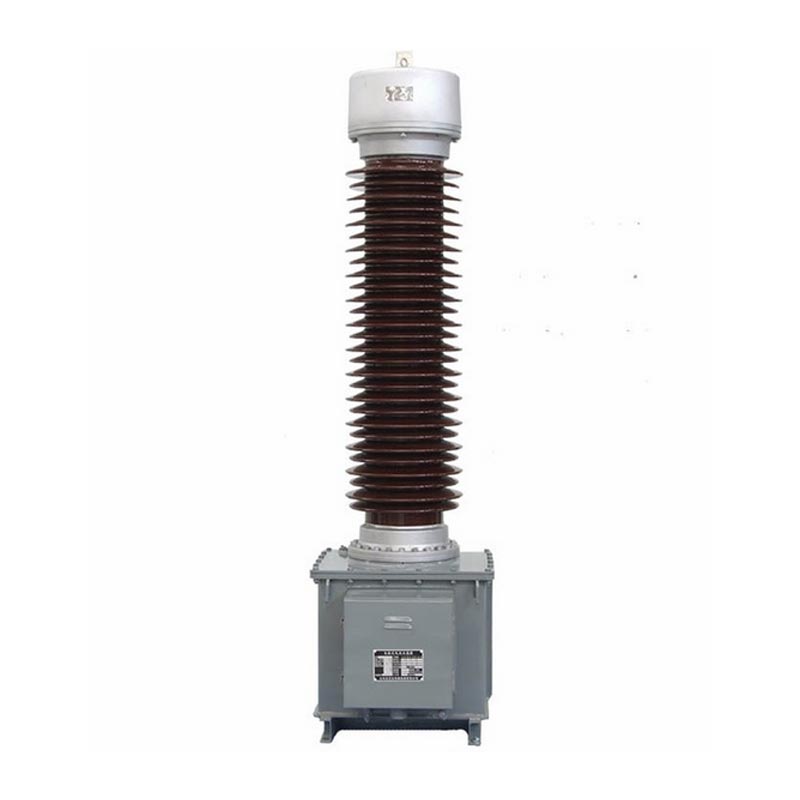

LB6-110kV หม้อแปลงกระแสไฟฟ้าแบบคาปาซิทีฟ

คำอธิบายรุ่นและเงื่อนไขการใช้งานที่บังคับใช้

1. ความหมายรหัสรุ่น

รุ่นผลิตภัณฑ์ที่สมบูรณ์คือ LB6-110kV (การผสมผสานความแม่นยำ + อัตราส่วนปัจจุบัน) โดยมีการแบ่งส่วนที่ชัดเจนและเป็นมาตรฐาน คำอธิบาย:
- รุ่นพื้นฐาน: L สำหรับหม้อแปลงกระแส, B สำหรับมีระดับการป้องกัน, 6 สำหรับหมายเลขซีเรียลการออกแบบ, 110 สำหรับแรงดันไฟฟ้าที่กำหนด 110kV, W2 สำหรับการออกแบบป้องกันมลพิษขั้นที่สอง
- การรวมระดับความแม่นยำ: รองรับการรวมการพันหลายแบบ เช่น P/P/P/0.5 และ P/P/0.2 รวมถึง 0.2/0.5 ขดลวดวัดระดับและขดลวดป้องกันระดับ 5P/10P ปรับสมดุลการสูบจ่ายที่มีความแม่นยำสูงและข้อผิดพลาดที่เชื่อถือได้ การป้องกัน
- ข้อมูลจำเพาะอัตราส่วนปัจจุบัน: ทำเครื่องหมายเป็น 2 * a/c รองรับการสลับอัตราส่วนกระแสคู่ การเชื่อมต่อแบบอนุกรมคือ a/c, การเชื่อมต่อแบบขนานคือ 2*a/c, กระแสหลักครอบคลุม 2×50A~2×1000A, กระแสไฟสำรองคือ 1A/5A ข้อมูลจำเพาะแบบเต็ม

2. เงื่อนไขการใช้งานที่บังคับใช้

- อุณหภูมิแวดล้อม: เหมาะสำหรับสภาพการใช้งานตั้งแต่ -25°C ถึง +40°C โดยมีอุณหภูมิสูงสุดรายวัน +30°C ความต้องการอุณหภูมิต่ำพิเศษสามารถปรับแต่งและเจรจาได้
- ระดับความสูง: รุ่นมาตรฐานเหมาะสำหรับระดับความสูง ≤1,000 ม. รุ่นระดับความสูง GYW เหมาะสำหรับระดับความสูง ≤4000ม.
- ความสามารถในการปรับตัวต่อสิ่งแวดล้อม: ระยะการซึมของน้ำสามารถเลือกได้ตั้งแต่ 16 มม./KV ถึง 31 มม./KV เหมาะสำหรับสถานการณ์ต่างๆ รวมถึงการป้องกันการกัดกร่อนชายฝั่งแบบทั่วไป และการใช้งานป้องกันการเปรอะเปื้อนในที่สูง

คุณสมบัติโครงสร้างหลัก

1. ระบบฉนวนที่ปรับให้เหมาะสม

ใช้เทคโนโลยีฉนวนกระดาษน้ำมันแบบคาปาซิทีฟ โดยมีกระดาษเคเบิลไฟฟ้าแรงสูงห่อแกนหลัก มีชั้นป้องกันตัวเก็บประจุหลายชั้น โดยชั้นในเชื่อมต่อกับไฟฟ้าแรงสูงและชั้นนอก มีการต่อสายดินส่งผลให้มีการกระจายสนามไฟฟ้าสม่ำเสมอและเพิ่มความปลอดภัยของฉนวนอย่างมีนัยสำคัญ ระยะขอบ

2. โครงสร้างขดลวดที่เชื่อถือได้

ขดลวดปฐมภูมิมีโครงสร้างรูปตัวยู รุ่น 2×400A และต่ำกว่าใช้ลวดทองแดงแบนห่อกระดาษ รุ่น 2×500A~2×1000A ใช้ท่ออลูมิเนียมครึ่งวงกลมคู่ ซึ่งให้ความสามารถในการรองรับกระแสไฟฟ้าที่แข็งแกร่ง ที่ การพันขดลวดแบ่งออกเป็นสองส่วนโดยมีขั้วต่อสี่ขั้ว ช่วยให้สามารถสลับระหว่างอัตราส่วนกระแสคู่ได้อย่างยืดหยุ่น

3. การออกแบบการป้องกันที่ปิดสนิท

มีการติดตั้งถังขยายโลหะที่ด้านบนเพื่อชดเชยการขยายและการหดตัวของโดยอัตโนมัติ ปริมาณน้ำมันหม้อแปลงที่เกิดจากการเปลี่ยนแปลงของอุณหภูมิแยกออกจากอากาศภายในและภายนอกป้องกัน ความชื้นและอายุน้ำมัน และยืดอายุการใช้งานของอุปกรณ์

4. การติดตั้งและบำรุงรักษาที่สะดวก

รูยกที่เจาะไว้ล่วงหน้าที่ด้านล่างของถังช่วยให้ยกอุปกรณ์ได้ง่ายขึ้น มั่นใจด้วยสลักเกลียวกราวด์หลายอัน การต่อลงดินที่เชื่อถือได้ของอุปกรณ์และขดลวดทุติยภูมิ กล่องรวมสัญญาณมีที่หนีบเฉพาะสำหรับ สายไฟที่ได้มาตรฐานและปลอดภัย

พารามิเตอร์ทางเทคนิคหลัก

1. พารามิเตอร์ที่ได้รับการจัดอันดับ

แรงดันไฟฟ้าที่ใช้งานพิกัด 110kV, แรงดันไฟฟ้าใช้งานสูงสุด 126kV, ความถี่พิกัด 50Hz, ขั้วเป็นแบบลบ

2.ฉนวนทนต่อระดับแรงดันไฟฟ้า

ฉนวนภายในระดับปฐมภูมิถึงทุติยภูมิและกราวด์ 185kV/1 นาที รองถึงกราวด์ 3kV/1 นาที ฉนวนภายนอก แรงดันไฟฟ้าทดสอบแบบแห้ง 230kV, แรงดันไฟฟ้าทดสอบแบบเปียก 185kV, แรงดันไฟฟ้าทนแรงกระตุ้นฟ้าผ่าป้องกันมลพิษในระดับความสูงสูง สูงสุดถึง 560kV

3.ประสิทธิภาพความแม่นยำ

ข้อผิดพลาดการวัดแสงเกรด 0.2/0.5 ความแตกต่างของเฟสน้อยที่สุด ตอบสนองความต้องการการวัดแสงที่มีความแม่นยำสูง คอมโพสิตต่ำ ข้อผิดพลาดสำหรับระดับการป้องกัน 5P/10P ทำให้สามารถตอบสนองต่อกระแสไฟฟ้าขัดข้องของกริดได้อย่างรวดเร็ว

4.ประสิทธิภาพความต้านทานไฟฟ้าลัดวงจร

เสถียรภาพทางความร้อนในปัจจุบัน 5.3KA~45KA เสถียรภาพแบบไดนามิกในปัจจุบัน 13KA~115KA สามารถทนต่อกริดได้ ผลกระทบจากการลัดวงจรและมีเสถียรภาพในการดำเนินงานที่แข็งแกร่ง

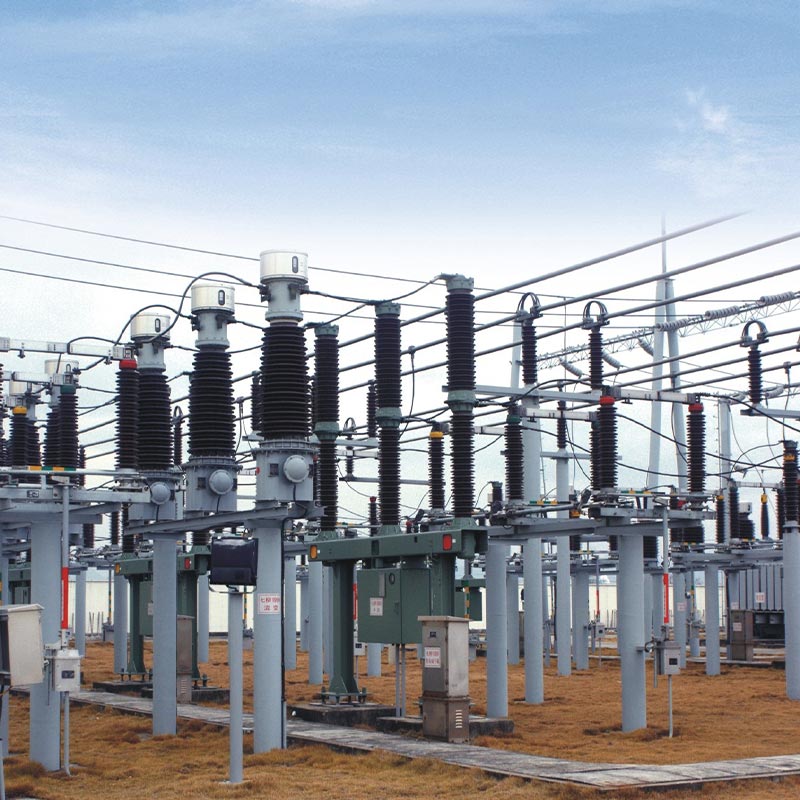

กรณีการใช้งานจริงด้านวิศวกรรม:

กรณี: โครงการอัพเกรดสถานีย่อยในเมืองเจ้อเจียง 110kV

ในปี 2024 โครงการอัพเกรดสถานีย่อยชานเมืองเจ้อเจียงเจียซิง 110kV เกี่ยวข้องกับการซื้อ Usune จำนวน 32 เครื่องจำนวนมาก LB6-110kV-2×300/5 (5P30/5P30/0.5) หม้อแปลงกระแสไฟฟ้า ตั้งอยู่ในกลุ่มอุตสาหกรรมที่มีภาระงานจำนวนมาก ความผันผวน โครงการนี้ต้องการความแม่นยำในการวัดแสงที่สูงมากและความไวในการป้องกัน หลังจากการว่าจ้าง อุปกรณ์ดังกล่าวสามารถรวบรวมข้อมูลปัจจุบันของบัสได้อย่างแม่นยำ ช่วยให้ตรวจสอบโหลดแบบเรียลไทม์และตัดข้อผิดพลาดได้อย่างรวดเร็ว ข้อมูลการปฏิบัติงานประจำปีแสดงให้เห็นว่าข้อผิดพลาดในการวัดแสงอยู่ต่ำกว่าขีดจำกัดมาตรฐานแห่งชาติมากและมีการป้องกันด้วย การดำเนินการมีความแม่นยำและเชื่อถือได้ ช่วยแก้ไขความไม่ถูกต้องในการสูบจ่ายของอุปกรณ์รุ่นเก่าได้อย่างสมบูรณ์

ข้อมูลจำเพาะการติดตั้ง การใช้งาน และการบำรุงรักษา

1.การตรวจสอบก่อนการติดตั้ง

ก่อนการติดตั้ง จำเป็นต้องมีการตรวจสอบด้วยสายตาเพื่อกำจัดข้อบกพร่อง เช่น บูชพอร์ซเลนที่เสียหาย น้ำมัน การรั่วไหลและพารามิเตอร์แผ่นป้ายที่ไม่ตรงกัน ตรวจสอบว่าระดับน้ำมันส่วนขยายตรงกับอุณหภูมิโดยรอบ และ เติมน้ำมันหม้อแปลงที่ผ่านการรับรอง (กำลังไฟฟ้า ≥45kV) หากระดับน้ำมันต่ำ

2.ข้อกำหนดในการติดตั้ง

อุปกรณ์จะต้องได้รับการขนย้ายและยกขึ้นในแนวตั้งตลอดกระบวนการทั้งหมด โดยมีมุมเอียงในการขนย้าย ≤15° อนุญาตให้ยกได้ผ่านรูยกด้านล่างเท่านั้น เน้นที่บูชพอร์ซเลนและน้ำมัน ห้ามผู้อนุรักษ์โดยเด็ดขาด แรงดึงแนวนอนสูงสุดที่ขั้วต่อหลัก P1 คือ ≤2000N และ ที่ P2 คือ ≤3000N; ตัวอุปกรณ์และชั้นป้องกันจะต้องต่อสายดินที่เชื่อถือได้เพื่อความปลอดภัยในการปฏิบัติงาน

3.กฎการดำเนินงานและการบำรุงรักษา

ในระหว่างการทำงาน ขดลวดทุติยภูมิต้องไม่เปิดวงจรเพื่อหลีกเลี่ยงความเสี่ยงไฟฟ้าแรงสูงและความเสียหายของอุปกรณ์ โครงสร้างที่ปิดสนิทไม่จำเป็นต้องมีการบำรุงรักษาภายใต้สภาวะการทำงานปกติ ตรวจสอบความสะอาดของ บูชพอร์ซเลนและระดับน้ำมันรายไตรมาส หากซีลเสียหายหรือฉนวนชื้น ให้นำเครื่องกลับไปที่ โรงงานทำแห้งแบบสุญญากาศและเปลี่ยนถ่ายน้ำมันเครื่องทันที

4. ข้อกำหนดในการจัดเก็บ

หม้อแปลงกระแสไฟฟ้า 110 kV จะต้องเก็บไว้ในที่แห้งและมีอากาศถ่ายเทสะดวก หลีกเลี่ยงแสงแดดและฝนโดยตรง ด้านล่างของ ถังน้ำมันควรอยู่เหนือพื้นดินอย่างน้อย 50 มม. และอุณหภูมิในการจัดเก็บควรอยู่ที่อย่างน้อย -30°C หลังจากนั้น การเก็บรักษาหนึ่งปี ความต้านทานของฉนวน และค่าสัมประสิทธิ์การสูญเสียอิเล็กทริกควรได้รับการทดสอบเป็นระยะ ถ้า สีลอกออกหลังจากเก็บไว้เป็นเวลานาน ควรทาสีใหม่ทันที

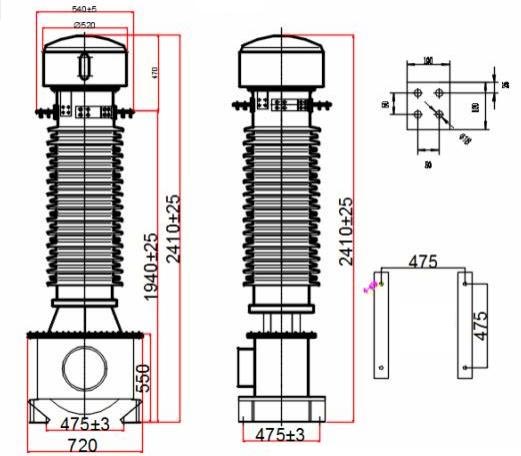

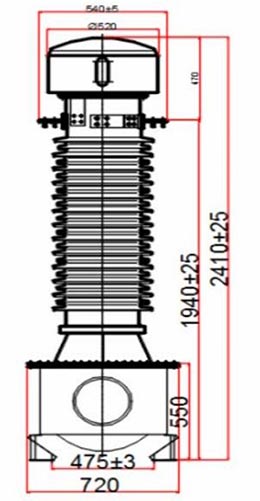

LB 6 - ลักษณะที่ปรากฏและขนาดการติดตั้ง 110 kV

อ้างอิงโครงการ

โครงการปล่อยจรวด Cas-space

รายงานการทดสอบ

คำถามที่พบบ่อย

คำถามที่ 1: จะเปลี่ยนอัตราส่วนกระแสคู่บนหม้อแปลงกระแส LB6-110 kV ได้อย่างไร

ไม่จำเป็นต้องเปลี่ยนอุปกรณ์ เพียงปรับวิธีการเดินสายไฟของคอนเนคเตอร์ภายนอกบนน้ำมันด้านบน ผู้พิทักษ์: เมื่อขดลวดปฐมภูมิเชื่อมต่อแบบอนุกรม อัตราส่วนกระแสพื้นฐานคือ a/c; เมื่อเชื่อมต่อเข้า ขนานกันเป็นสองเท่าของอัตราส่วนกระแสไฟฟ้า 2*a/c การดำเนินงานทำได้ง่ายและไม่ต้องใช้อุปกรณ์พิเศษ สามารถปรับเปลี่ยนได้ ไปยังสภาวะโหลดที่แตกต่างกัน ช่วยลดต้นทุนการเปลี่ยนอุปกรณ์ได้อย่างมีประสิทธิภาพ

คำถามที่ 2: รุ่นมาตรฐาน รุ่นป้องกันมลภาวะ และรุ่นระดับความสูงแตกต่างกันอย่างไร

ทั้งสามรุ่นมีสมรรถนะทางไฟฟ้าที่เหมือนกัน โดยมีการปรับโครงสร้างให้เหมาะสมตามความเฉพาะเจาะจง สถานการณ์: 1 รุ่นมาตรฐานเหมาะสำหรับสภาพแวดล้อมทั่วไปที่ระดับความสูงไม่เกิน 1,000 ม. โดยมีการคืบคลาน ระยะห่าง 16 มม./กิโลวัตต์; 2 โมเดลป้องกันมลพิษ W2 เหมาะสำหรับพื้นที่ชายฝั่งทะเลและพื้นที่ปนเปื้อนทางอุตสาหกรรม โดยมี ระยะห่างตามผิวฉนวน 20 มม./กิโลวัตต์ และทนต่อการกัดกร่อนและมลภาวะได้ดียิ่งขึ้น 3. โมเดลระดับความสูง GYW คือ เหมาะสำหรับพื้นที่ระดับความสูงสูงถึง 4000 ม. โดยมีระยะห่างตามผิวฉนวนสูงสุด 31 มม./KV และสามารถทนต่ออากาศต่ำได้ ความดันและสภาพแวดล้อมรังสีอัลตราไวโอเลตที่แข็งแกร่ง

คำถามที่ 3: ข้อควรระวังด้านความปลอดภัยหลักสำหรับการใช้งานอุปกรณ์ในระยะยาวมีอะไรบ้าง

ขั้นแรก ขดลวดทุติยภูมิต้องทำงานภายใต้โหลดหรือลัดวงจร ห้ามใช้วงจรเปิดโดยเด็ดขาด เพื่อป้องกันไม่ให้ไฟฟ้าแรงสูงเสียและอุบัติเหตุการบาดเจ็บส่วนบุคคล ประการที่สอง ตรวจสอบให้แน่ใจว่ามีการต่อสายดินที่เชื่อถือได้ กล่องและสลักเกลียวกราวด์ด้านล่างของถังน้ำมัน และสายกราวด์ตรงตามข้อกำหนดเพื่อหลีกเลี่ยงไฟฟ้าสถิต การสะสมไฟฟ้า ประการที่สาม ในระหว่างการทำงานปกติ การถอดชิ้นส่วนโครงสร้างที่ปิดผนึกและการสุ่มตัวอย่างโดยพลการ ต้องห้าม ทดสอบการสูญเสียอิเล็กทริกและข้อมูลการปล่อยบางส่วนเป็นประจำเพื่อให้มั่นใจถึงประสิทธิภาพของฉนวนที่มั่นคง
