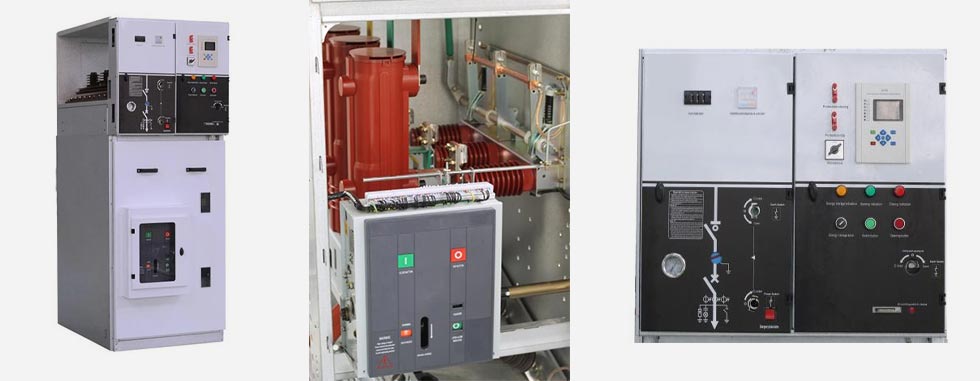

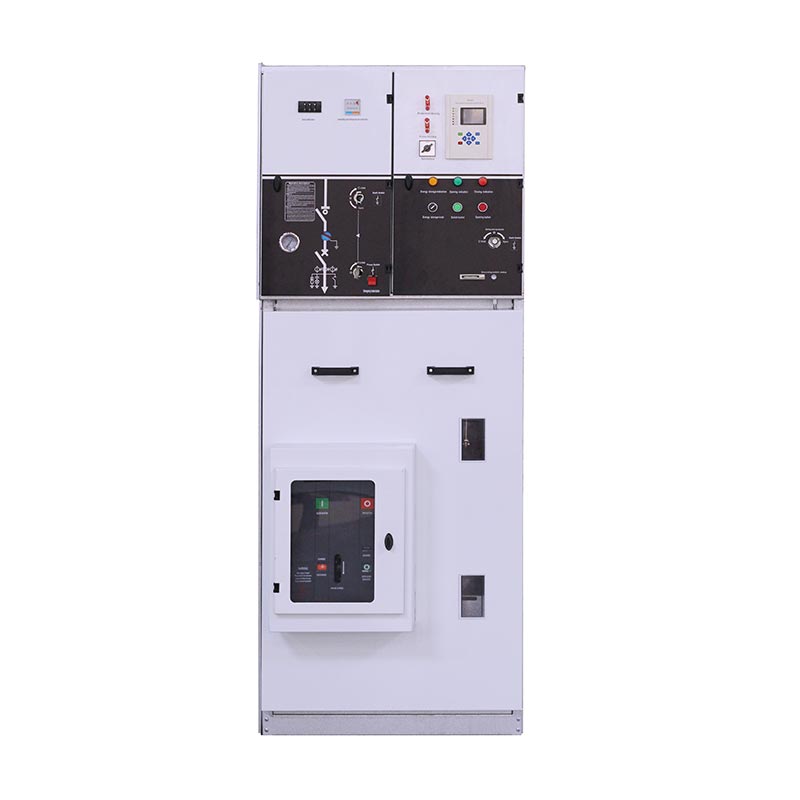

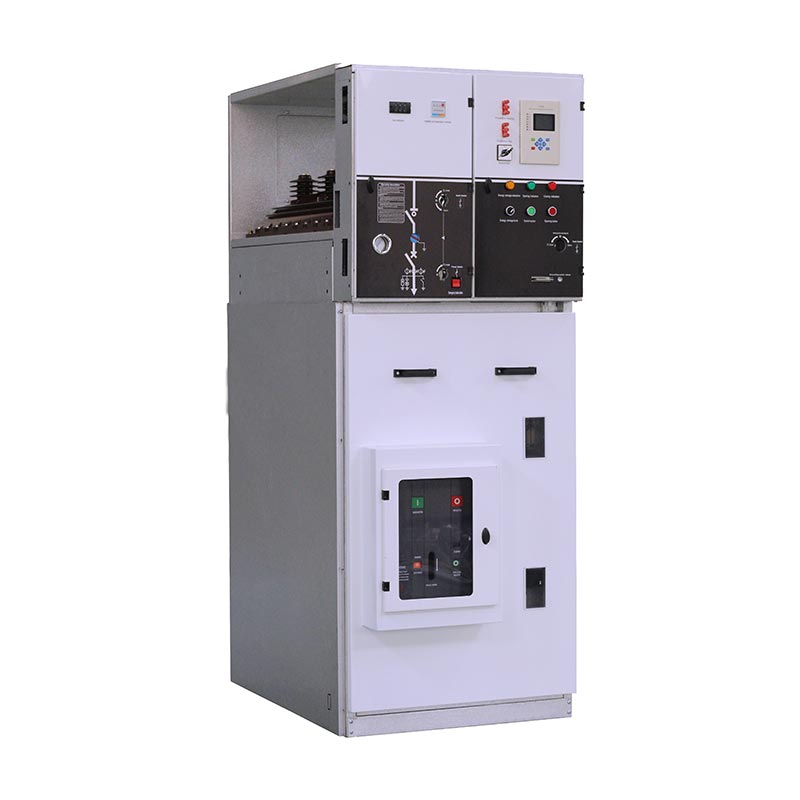

วงแหวนยูนิตหลักพร้อมเซอร์กิตเบรกเกอร์

ยูนิตหลักแบบวงแหวนซีรีส์ USUNE XGN15 พร้อมเซอร์กิตเบรกเกอร์เป็นสวิตช์เกียร์แบบปิดที่ทำด้วยโลหะขนาดกะทัดรัด ปรับขนาดได้ ออกแบบ สำหรับการกระจายพลังงานอัตโนมัติ ตู้ทั้งหมดใช้เทคโนโลยีฉนวนกันอากาศ ความปลอดภัยที่สมดุลและ ความกะทัดรัด, ทำให้เหมาะสมกับสถานการณ์การติดตั้งพื้นที่อับอากาศต่างๆ โครงสร้างที่เรียบง่ายและการดำเนินงานที่ยืดหยุ่น ลดการก่อสร้างในไซต์งานและปัญหาในการบำรุงรักษาที่ตามมาได้อย่างมาก ปรับปรุงการกระจายพลังงาน ประสิทธิภาพการดำเนินงาน

ในฐานะผู้ผลิตมืออาชีพที่มีประสบการณ์กว้างขวาง USUNE มีการวิจัยและพัฒนา การผลิต และ การทดสอบ ระบบ ผลิตภัณฑ์ซีรีส์ XGN15 ผลิตขึ้นอย่างเป็นอิสระในโรงงานของตัวเอง ทุกขั้นตอนตั้งแต่วัตถุดิบ วัสดุ สู่ผลิตภัณฑ์สำเร็จรูปที่ยึดถือมาตรฐานสากลอย่างเคร่งครัดเพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์ที่สอดคล้องกันและมีเสถียรภาพ

การกำหนดค่าหลักและข้อดีทางเทคนิค

1.การกำหนดค่าสวิตช์หลัก

สวิตช์หลักในซีรีส์นี้ ซึ่งก็คือริงยูนิตหลักพร้อมเซอร์กิตเบรกเกอร์ เป็นสวิตช์โหลด SF6 แยกกัน ผลิตโดย USUNE โดยมีข้อดี เช่น อายุการใช้งานยาวนาน ประสิทธิภาพที่มั่นคง และค่าบำรุงรักษาต่ำ มัน นอกจากนี้ยังสามารถติดตั้งเซอร์กิตเบรกเกอร์สุญญากาศที่ล้ำสมัยได้ตามความต้องการของผู้ใช้ ซึ่งจะช่วยเพิ่มประสิทธิภาพ ความสามารถในการทำลายล้างและระดับการป้องกันของอุปกรณ์ ปรับให้เข้ากับสถานการณ์การกระจายพลังงานที่แตกต่างกัน

2.โหมดการทำงานและระดับอัตโนมัติ

สวิตช์หลักรองรับโหมดการทำงานทั้งแบบแมนนวลและแบบไฟฟ้าเพื่อปรับให้เข้ากับการทำงานในสถานที่ที่แตกต่างกัน ข้อกำหนด สามารถติดตั้งอุปกรณ์ FTU และ RTU ได้ ซึ่งตรงตามข้อกำหนด "รีโมทสี่ตัว" ได้อย่างสมบูรณ์แบบ (รีโมท การควบคุม การส่งสัญญาณระยะไกล การวัดระยะไกล และการปรับระยะไกล) ของระบบการจ่ายพลังงานอัตโนมัติ การตรวจสอบและการจัดการระบบจำหน่ายไฟฟ้าอย่างชาญฉลาด และวางรากฐานสำหรับ ฉลาด การอัพเกรดโครงข่ายไฟฟ้า

3.เทคโนโลยีขั้นสูง

แอพพลิเคชันที่ผสานรวมเทคโนโลยีการตรวจจับขั้นสูงและรีเลย์ป้องกันล่าสุด ทำให้สามารถตรวจสอบได้อย่างแม่นยำ สถานะการทำงานของอุปกรณ์แบบเรียลไทม์ ตอบสนองต่อสภาวะผิดปกติอย่างรวดเร็ว และมั่นใจในความปลอดภัยของพลังงาน ระบบจำหน่ายและอุปกรณ์ การใช้รูปแบบการประกอบที่มีน้ำหนักเบาและยืดหยุ่นช่วยลดการขนส่งและ ความยากลำบากในการติดตั้ง ขณะเดียวกันก็อำนวยความสะดวกในการบำรุงรักษาและการขยายในภายหลัง ตอบสนองกำลังที่เปลี่ยนแปลงตลอดเวลา ความต้องการการกระจายของตลาด

แอปพลิเคชัน

ยูนิตหลักของวงแหวนพร้อมเซอร์กิตเบรกเกอร์เหมาะสำหรับระบบไฟฟ้า 50/60Hz, 12-36kV และใช้กันอย่างแพร่หลายใน อุตสาหกรรม และเครือข่ายวงแหวนสายไฟโยธาและขั้วจ่ายไฟ เป็นอุปกรณ์จำหน่ายไฟฟ้าแบบมืออาชีพ ซัพพลายเออร์, USUNE ได้ปรับปรุงการออกแบบผลิตภัณฑ์ ทำให้เหมาะสมอย่างยิ่งสำหรับสถานการณ์ต่อไปนี้:

- การจำหน่ายไฟฟ้าที่อยู่อาศัยในเขตเมือง สถานีไฟฟ้าย่อยขนาดเล็ก สถานีสวิตช์ และสถานีไฟฟ้าย่อยสำเร็จรูป
- สถานประกอบการอุตสาหกรรมและเหมืองแร่ ห้างสรรพสินค้า สนามบิน รถไฟใต้ดิน และสถานที่สาธารณะอื่นๆ
- สาขาพลังงานใหม่ เช่น การผลิตพลังงานลม
- สิ่งอำนวยความสะดวกสาธารณะที่สำคัญ เช่น โรงพยาบาล สนามกีฬา ทางรถไฟ และอุโมงค์

ในประเทศจีน ยูนิตหลักของวงแหวนพร้อมเซอร์กิตเบรกเกอร์ถูกนำมาใช้กันอย่างแพร่หลายในระบบส่งไฟฟ้าในเมืองและในชนบทต่างๆ การปรับปรุงใหม่ โครงการที่ได้รับการยกย่องจากผู้ใช้อย่างต่อเนื่องในด้านประสิทธิภาพที่มั่นคงและคุณภาพที่เชื่อถือได้

สภาพการทำงาน

- ระดับความสูง ≤1000มม
- อุณหภูมิแวดล้อม: 45 ℃ ~ -35 ℃ ความแตกต่างของอุณหภูมิสูงสุด ≤25 ℃
- ความชื้นสัมพัทธ์เฉลี่ยรายวันไม่เกิน 95%
- ความชื้นสัมพัทธ์เฉลี่ยต่อเดือนไม่เกิน 90%
- ความจุแผ่นดินไหว: ความรุนแรงของแผ่นดินไหวไม่เกิน 8 องศา
- ไม่มีการสั่นสะเทือนและการกระแทกที่รุนแรง ไฟไหม้ การกัดกร่อนของสารเคมี ความเสี่ยงในการระเบิด

พารามิเตอร์ทางเทคนิค

พารามิเตอร์การกำหนดค่าตู้

ปอนด์ที่เข้ามา

ทราโฟปกป้อง

การวัดแสง

Cbog พร้อม.เมตร

Cb ออกแล้ว

โครงสร้างและการกำหนดค่าสวิตช์เกียร์

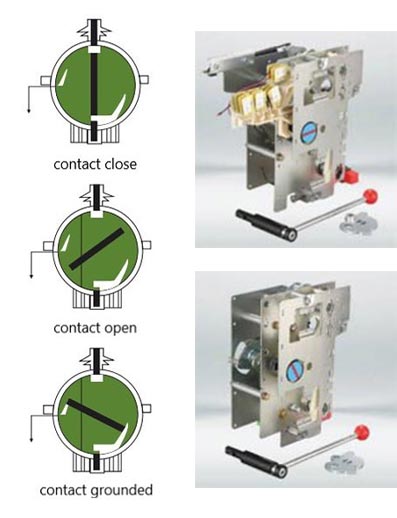

กลไกการทำงาน

(1) กลไกการทำงานของสปริงเดี่ยวแบบฟังก์ชันคู่: ประเภท K

ฟังก์ชั่นการสลับทำงานอย่างอิสระด้วยคันโยกหรือมอเตอร์
ฟังก์ชั่นสวิตช์กราวด์จะเปิดและปิดอย่างอิสระโดยใช้คันโยกควบคุม และพลังงานในการทำงานอยู่ที่ จัดทำโดยสปริงอัดซึ่งปล่อยออกมาเพื่อปิดหรือปลดการเชื่อมต่อ

(2) กลไกการทำงานของสปริงคู่แบบฟังก์ชันคู่: ประเภท A

ฟังก์ชั่นสวิตชิ่งทำงานอย่างอิสระด้วยคันโยกหรือมอเตอร์ และพลังงานในการทำงานมาจาก a สปริงอัดซึ่งปล่อยออกมาเพื่อปิดหน้าสัมผัส การเปิดและปิดแบบอิสระด้วยปุ่ม (0) หรือ หน่วยสะดุดหรืออุปกรณ์สับเปลี่ยน
ฟังก์ชั่นสวิตช์กราวด์ทำงานอย่างอิสระด้วยคันโยกควบคุมการทำงาน และพลังงานในการทำงานมาจาก a สปริงอัดซึ่งปล่อยออกมาเพื่อปิดหรือปลดการเชื่อมต่อ

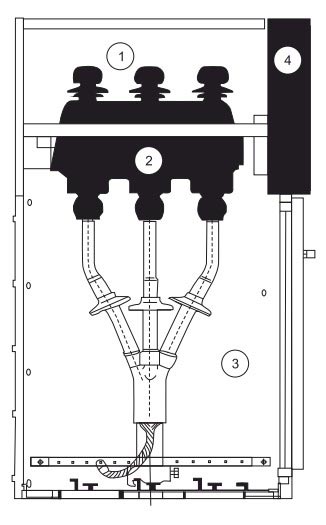

① ห้องบัสบาร์
② สวิตช์หลัก
3 ห้องเคเบิล
④ กลไกการทำงาน กลไกประสาน และห้องควบคุมแรงดันต่ำ

ตู้สวิตช์เกียร์ทั้งหมดสามารถแบ่งออกเป็นสองหน่วยบนและล่าง รวมถึงหน่วยด้านบนของตู้ด้วย ที่ ห้องบัส, สวิตช์โหลด, ห้องกลไกการทำงาน และห้องไฟฟ้าแรงต่ำ และยูนิตล่างแยกออกจากสายเคเบิล ห้อง สามารถเปลี่ยนยูนิตบนทั้งหมดได้

◇ ห้องบัสบาร์

ห้องบัสบาร์จัดอยู่ที่ส่วนบนของตู้ ในห้องบัสบาร์ บัสบาร์หลักเชื่อมต่ออยู่ รวมกันแล้ววิ่งผ่านสวิตช์เกียร์ทั้งแถว

◇สวิตช์แบ่งโหลด

ห้องสวิตช์มีสวิตช์โหลดซัลเฟอร์เฮกซาฟลูออไรด์ชนิด SFG มีการสร้างเชลล์ของสวิตช์โหลด ของ อีพอกซีเรซินเทเต็มไปด้วยก๊าซซัลเฟอร์เฮกซาฟลูออไรด์ (SF6) เป็นสื่อกลางฉนวนและมีเปลือกให้ ด้วย หลุมสังเกตการณ์ สามารถติดตั้งห้องสวิตช์ได้ ด้วยเครื่องวัดความหนาแน่นของก๊าซ SF6 หรือความหนาแน่นของก๊าซพร้อมหน้าสัมผัสสัญญาณเตือนตามความต้องการของลูกค้า

◇ ห้องเคเบิล

ตู้สวิตช์โหลดมีห้องเคเบิลกว้างขวาง ซึ่งส่วนใหญ่จะใช้สำหรับการเชื่อมต่อสายเคเบิล เพื่อให้แกนเดี่ยวหรือ สามารถเชื่อมต่อสายเคเบิลแบบ 3 คอร์ได้โดยใช้หัวสายเคเบิลที่ไม่มีฉนวนหุ้มที่ง่ายที่สุด และยังสามารถมีพื้นที่เพียงพออีกด้วย รองรับ อุปกรณ์ป้องกันฟ้าผ่า หม้อแปลงกระแส สวิตช์กราวด์ล่าง และส่วนประกอบอื่นๆ ตามการออกแบบมาตรฐาน ที่ ประตูตู้มีหน้าต่างสังเกตและอุปกรณ์เชื่อมต่อเพื่อความปลอดภัย แผ่นด้านล่างห้องเคเบิลพร้อมฝาปิดซีลและ แคลมป์รัดสายไฟขนาดพอเหมาะพร้อมขายึด สามารถถอดแผ่นด้านล่างห้องเคเบิลและวงกบประตูออกได้ อำนวยความสะดวก การติดตั้งสายเคเบิล

กลไกการทำงาน กลไกประสาน และห้องควบคุมแรงดันต่ำ

ห้องกลไกที่เชื่อมต่อกันยังทำหน้าที่เป็นแผงควบคุมอีกด้วย ห้องไฟฟ้าแรงต่ำมีการติดตั้งระบบสปริง กลไกที่มีตัวบ่งชี้ตำแหน่งและอุปกรณ์เชื่อมต่อทางกล และยังสามารถติดตั้งอุปกรณ์เสริมได้อีกด้วย หน้าสัมผัส คอยล์ทริป กลไกทริปฉุกเฉิน จอแสดงผลสดแบบคาปาซิทีฟ กุญแจล็อค และอุปกรณ์ควบคุมไฟฟ้า ณ ในเวลาเดียวกัน พื้นที่ห้องแรงดันต่ำสามารถติดตั้งลูปควบคุม เมตร และรีเลย์ป้องกันได้ และ ตู้กว้าง 750 มม. มีช่องแรงดันต่ำเหมือนกันสองช่องสำหรับอุปกรณ์เสริมเพิ่มเติม

ตู้เครือข่ายแบบวงแหวนที่ติดตั้งเซอร์กิตเบรกเกอร์ส่วนใหญ่จะใช้เป็นแหล่งจ่ายไฟหลักในเครือข่ายแบบวงแหวน ระบบจ่ายไฟ ตู้สายเข้าของแหล่งจ่ายไฟสำรอง และตู้ส่วนกลางของ คู่ ระบบจ่ายไฟ

◎ ตู้แหวนโมดูล XGN15 V ประกอบด้วย:

(1) เบรกเกอร์วงจรสุญญากาศ
(2) เซอร์กิตเบรกเกอร์ซัลเฟอร์เฮกซาฟลูออไรด์
(3) กลไกและลูกโซ่
(4) สวิตช์กราวด์

○ วิธีการติดตั้ง

ติดตั้งด้านหน้า ติดตั้งด้านข้าง/ด้านข้างยึดอยู่กับที่

○ โครงสร้างหลัก

(1) จากบนลงล่าง ห้องเครื่องมือ ห้องรถบัส ห้องสวิตช์โหลด (แยก) ห้องเบรกเกอร์ เคเบิล ห้อง
(2) สามารถกำหนดค่า CT, PT, ตัวป้องกันฟ้าผ่า, สวิตช์กราวด์และอุปกรณ์ป้องกันรีเลย์ได้ตามที่ผู้ใช้กำหนด ความต้องการ
(3) สามารถเชื่อมต่อเบรกเกอร์และสวิตช์โหลด (แยก) ได้

คำอธิบายการดำเนินงาน

1.การทำงานของที่จับ: ยืนอยู่หน้าสวิตช์เกียร์จับด้านบนของที่จับแล้วดันไปข้างหน้าอีกอัน มือที่จับปลายด้ามจับเพื่อหมุน
2.ตรวจสอบให้แน่ใจว่าประตูตู้ปิดสนิทก่อนจ่ายไฟหรือแยกออกจากสายดิน
3.ต้องตรวจสอบมาตรวัดความดันสวิตช์ก่อนเปิดและปิดเครื่อง

เปิดเครื่อง

1.ยืนยันว่าประตูตู้ปิดแล้ว ใส่ที่จับเข้าไปในรูปฏิบัติการด้านบนแล้วหมุนทวนเข็มนาฬิกา 180° จนกระทั่งได้ยินเสียงเบรกแยก ตัวบ่งชี้กลางของแผงอยู่ในตำแหน่ง ประตูล่างคือ ปิดแล้ว และสวิตช์กราวด์ปิดอยู่

2. ใส่ที่จับปฏิบัติการเข้าไปในรูปฏิบัติการด้านล่างแล้วหมุนตามเข็มนาฬิกา 180° จนกระทั่งได้ยินเสียงปิด เสียง; ตัวบ่งชี้กลางของแผงอยู่ในตำแหน่ง D; สวิตช์จะเปิดอยู่ จากนั้นการทำงานของแหล่งจ่ายไฟก็เป็นเช่นนั้น เสร็จสิ้น

ปิดเครื่อง

1. ปิดสวิตช์: ใส่ที่จับปฏิบัติการเข้าไปในรูปฏิบัติการด้านล่างแล้วหมุนทวนเข็มนาฬิกา 180 °จนกระทั่งได้ยิน ที่ แยกเสียงเบรก (ปุ่มใช้งานโดยตรงหากมีปุ่ม) ศูนย์กลางของแผงอยู่ในตำแหน่งแล้ว สวิตช์ จะปิดแล้ว

2. ตรวจสอบว่ามีการแสดงสดหรือไม่เพื่อให้แน่ใจว่าห้องเคเบิลมีความเป็นกลางทางไฟฟ้าหรือไม่ ให้ใส่การทำงาน จัดการ เข้าไปในรูปฏิบัติการด้านบนแล้วหมุนตามเข็มนาฬิกา 180° จนกระทั่งได้ยินเสียงปิด ตัวบ่งชี้กลางของ แผงอยู่ในตำแหน่งและปลดล็อคประตูด้านล่าง สวิตช์สายดินปิดแล้วไฟฟ้าดับ การดำเนินงาน เสร็จสมบูรณ์

การขนส่งและการเก็บรักษา

เมื่อตู้สวิตช์ได้รับการแก้ไขบนแผ่นด้านล่าง ก็สามารถตักด้วยรถยกได้ เมื่อไม่ได้รับการแก้ไขบน ด้านล่าง จาน ตู้สวิตช์ควรยกหรือบรรทุกโดยรวม แต่ควรขนย้ายในแนวตั้งแต่อย่างใด เวลา และไม่ควรพลิกคว่ำเพื่อหลีกเลี่ยงความเสียหายต่อส่วนประกอบในตู้ สวิตช์เกียร์ (แม้จะอยู่ด้านนอก บรรจุภัณฑ์) ไม่ควรเก็บไว้ข้างนอกเป็นเวลานาน

การซ่อมบำรุง

◇ ตู้ใส่แหวนไม่ต้องบำรุงรักษาเป็นเวลาสามปีภายใต้สถานการณ์ปกติ

◇ กลไกการทำงานของสปริงเดี่ยวและสปริงคู่ของสวิตช์โหลดนั้นไม่ต้องบำรุงรักษาและไม่ต้องบำรุงรักษา ต้องการการหล่อลื่นใดๆ

◇ อุปกรณ์ป้องกันรีเลย์จะต้องได้รับการตรวจสอบตามข้อกำหนดของผู้ผลิตก่อนนำไปใส่ การดำเนินงาน

◇ รอบการบำรุงรักษาของตู้เครือข่ายแบบวงแหวนโดยทั่วไปจะมีปีละครั้ง และมีมาตรการบำรุงรักษาเฉพาะ จะต้องดำเนินการดังต่อไปนี้:

(1) ขันการเชื่อมต่อทางไฟฟ้าทั้งหมด (บัสหลัก สวิตช์ สายเคเบิล อุปกรณ์วัดแสง) ให้แน่นตาม ข้อกำหนดของคำแนะนำในการติดตั้ง
(2) ดูดส่วนประกอบทั้งหมด (สวิตช์หลัก สวิตช์เสริม กลไกตัดการทำงาน มอเตอร์ ฯลฯ) และลักษณะการทำงาน การตรวจสอบ
(3) ดำเนินการปิด/เปิดเพียงครั้งเดียวบนสวิตช์ทั้งหมด รวมถึงสวิตช์กราวด์
(4) เปิดแหล่งจ่ายไฟควบคุมเสริม (อย่าให้สัญญาณรีโมทคอนโทรล) สำหรับลำดับไฟฟ้า การดำเนินงาน

สั่งซื้อสินค้า

เอกสารและสิ่งที่แนบมาต่อไปนี้จะถูกส่งไปพร้อมกับตู้เมื่อตู้สวิตช์ออกจาก โรงงาน:

◇ ใบรับรองที่ผ่านการรับรองผลิตภัณฑ์
◇ คำแนะนำการใช้ผลิตภัณฑ์
data ข้อมูลการออกแบบทางวิศวกรรมผลิตภัณฑ์
◇ อุปกรณ์เสริมตู้สวิตช์:
◇ ชุดการติดตั้งแต่ละชุดมีด้ามจับควบคุมการทำงานของสวิตช์โหลด

ผู้ใช้ควรให้ข้อมูลต่อไปนี้เมื่อสั่งซื้อสินค้า:

◇ โครงร่างการเดินสายวงจรหลักและข้อกำหนดทางเทคนิคพิเศษ
◇ แผนการติดตั้งสวิตช์เกียร์
◇ ข้อมูลจำเพาะของโมเดลส่วนประกอบตู้สวิตช์และลูปเสริม แผนผังไดอะแกรมของลูปควบคุม (ถ้า จำเป็น)
◇ คำขอพิเศษอื่น ๆ สำหรับข้อมูลที่เป็นลายลักษณ์อักษร
