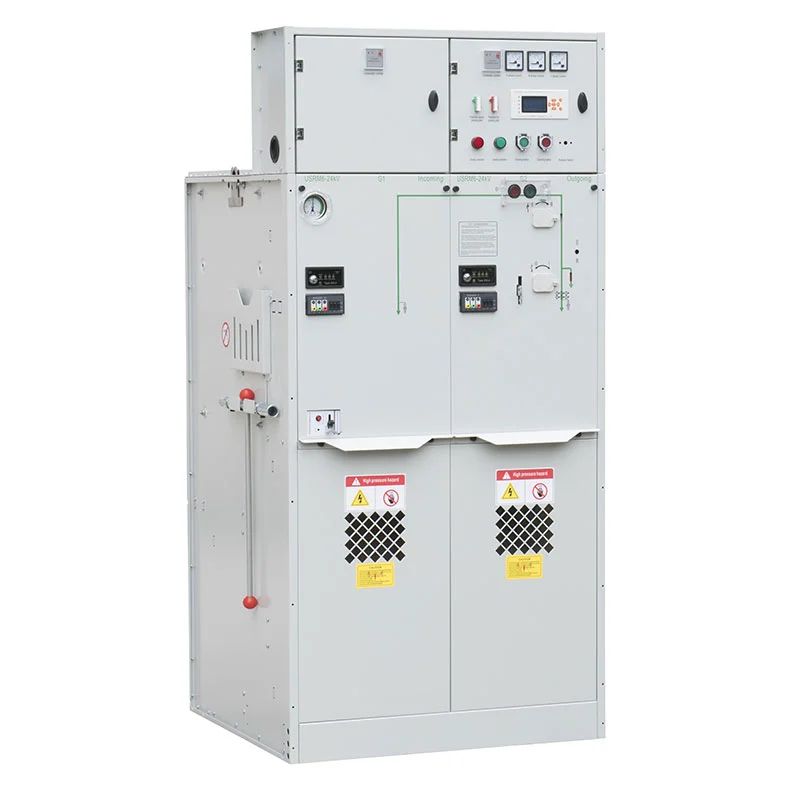

24kv 33kv Sf6 Gis สวิตช์ฉนวนแก๊ส

โซลูชัน GIS แรงดันไฟฟ้าปานกลางนี้เหมาะอย่างยิ่งสำหรับการติดตั้งที่มีพื้นที่จำกัดหรือสภาพแวดล้อมที่รุนแรง สถานที่ใช้งานโดยทั่วไป ได้แก่ โรงไฟฟ้าใต้ดิน โซนชายทะเล พื้นที่สูง และสถานีไฟฟ้าย่อยในเมือง ด้วยโครงสร้างแบบปิดทั้งหมด ฮาร์ดแวร์จึงมีขนาดกะทัดรัด ทำให้ผู้เชี่ยวชาญด้านการออกแบบสามารถรวมหน่วยจ่ายไฟแรงดันปานกลางเข้ากับสถานีย่อยหม้อแปลงหลักและสถานีจ่ายไฟสำรองได้ง่ายขึ้น

สถาปัตยกรรมโมดูลาร์แบบปรับเปลี่ยนได้

โครงการจำหน่ายไฟฟ้าไม่ค่อยมีรูปแบบวงจรที่เหมือนกัน ซึ่งหมายความว่าแพลตฟอร์มสวิตช์เกียร์ขนาดกะทัดรัดต้องรองรับการประกอบที่ยืดหยุ่น มากกว่าการจัดเตรียมแบบตายตัวขนาดเดียวที่เหมาะกับทุกรูปแบบ แพลตฟอร์ม USRM6 สวิตช์เกียร์ฉนวนแก๊ส GIS ขนาด 24kV 33kV SF₆ GIS สร้างขึ้นโดยใช้เฟรมเวิร์กแบบโมดูลาร์ สามารถรวมหน่วยการทำงานที่แตกต่างกันสามหน่วยเข้าด้วยกัน ได้แก่ ประเภท C สำหรับโมดูลสวิตช์หยุดโหลด ประเภท F สำหรับชุดประกอบการทำงานแบบรวม และประเภท V สำหรับโมดูลเซอร์กิตเบรกเกอร์

ทีมออกแบบสามารถเลือกโมดูลมาตรฐานแต่ละโมดูลหรือชุดที่ประกอบไว้ล่วงหน้าตามแผนผังไฟฟ้าของโครงการ โครงสร้างพื้นฐานบัสบาร์หลักรองรับส่วนขยายในสถานที่ ทำให้สามารถจัดกลุ่มโมดูลหลายโมดูลเป็นโครงร่างสวิตช์เกียร์ที่แตกต่างกันได้ ความยืดหยุ่นแบบโมดูลาร์ดังกล่าวช่วยให้อุปกรณ์สามารถตอบสนองความต้องการที่หลากหลายที่เกี่ยวข้องกับตัวป้อนขาออก การเชื่อมต่อหม้อแปลง การแยกป้องกัน และหน้าที่การจ่ายพลังงาน

โปรไฟล์การบำรุงรักษาขั้นต่ำ

อุปกรณ์ไฟฟ้ากลางแจ้งแบบทั่วไปยังคงต้องเผชิญกับฝุ่น ความชื้น สิ่งปนเปื้อน และอุณหภูมิที่เปลี่ยนแปลงตลอดทั้งปี ปัจจัยที่ไม่พึงประสงค์เหล่านี้มีแนวโน้มที่จะเพิ่มความต้องการในการตรวจสอบและการบริการที่เกิดขึ้นซ้ำๆ ตลอดอายุการใช้งานของอุปกรณ์

The 24kV 33kV SF₆ GIS Gas Insulated Switchgear USRM6 adopts a sealed gas-insulated enclosure that physically isolates the primary circuit from ambient conditions. It greatly reduces direct contact between internal components and environmental pollutants and delivers an operation scheme that requires very little routine maintenance. This characteristic delivers distinct advantages for sites that are difficult to access, such as underground power rooms, space-limited urban distribution premises and remote infrastructure assets. ความถี่ในการให้บริการที่ลดลงกลายเป็นปัจจัยการประเมินที่สำคัญเมื่อผู้ใช้เลือกอุปกรณ์สำหรับสถานที่ที่ท้าทายเหล่านี้

ฟังก์ชั่นการสลับการป้องกันและเสริมแบบรวม

แพลตฟอร์ม SF₆ C-GIS นี้ให้มากกว่าการดำเนินการปิดและเปิดวงจรขั้นพื้นฐาน ขึ้นอยู่กับการรวมโมดูลที่เลือก ระบบสามารถรองรับการป้องกันข้อผิดพลาด การแยกไฟฟ้า การวัดพลังงาน การตรวจสอบสถานะแบบเรียลไทม์ การต่อสายดิน การสื่อสารข้อมูล และการควบคุมอัตโนมัติควบคู่ไปกับฟังก์ชันการสลับ

สามารถจับคู่โมดูลการทำงานต่างๆ ได้อย่างอิสระเพื่อจัดการตั้งค่าสวิตช์เกียร์ทั้งหมดให้สอดคล้องกับสถาปัตยกรรมการป้องกันและการกระจายของโครงการ ความคล่องตัวนี้สร้างทางเลือกที่กว้างขึ้นสำหรับผู้รับเหมา EPC และผู้รวมระบบที่ได้รับมอบหมายให้พัฒนาเครือข่ายการกระจายพลังงานไฟฟ้าแรงดันปานกลางที่สมบูรณ์

พารามิเตอร์การดำเนินงานด้านสิ่งแวดล้อม

สภาพแวดล้อมของไซต์งานควรได้รับการประเมินอย่างรอบคอบก่อนที่จะสรุปการเลือก GIS แรงดันไฟฟ้าปานกลาง สวิตช์เกียร์แบบหุ้มฉนวนแก๊ส 24kV 33kV SF₆ GIS ซีรีส์ USRM6 ได้รับการออกแบบทางวิศวกรรมให้ทำงานที่ระดับความสูงสูงสุด 4000 ม. อุณหภูมิแวดล้อมที่อนุญาตอยู่ในช่วงตั้งแต่ -40°C ถึง +50°C โดยมีอุณหภูมิเฉลี่ยสูงสุด 24 ชั่วโมงต่อยอดที่ 35°C สำหรับเกณฑ์ความชื้น ความชื้นสัมพัทธ์ตลอด 24 ชั่วโมงอาจสูงสุดที่ 95% ในขณะที่ค่าเฉลี่ยรายเดือนต้องไม่เกิน 90% ตำแหน่งการติดตั้งต้องปราศจากไอระเหยที่ระเบิดได้หรือกัดกร่อน ผลกระทบทางกลที่รุนแรง และการสั่นสะเทือนหนักอย่างต่อเนื่อง ระดับมลพิษต้องไม่เกิน Class III ตามที่ระบุไว้ใน GB/T 5582 และหน่วยได้ผ่านคุณสมบัติแผ่นดินไหวสำหรับการต้านทานระดับ 9 สำหรับโครงการที่มีพื้นที่สูงกว่า 1,000 ม. ผู้ซื้อจะต้องแจ้งให้ผู้ผลิตปรับแรงดันการชาร์จ SF₆ อย่างเหมาะสม ข้อกำหนดด้านสิ่งแวดล้อมของไซต์งานที่ผิดปกติใดๆ จำเป็นต้องได้รับการยืนยันร่วมกันระหว่างผู้ผลิต ซัพพลายเออร์ และลูกค้าปลายทางก่อนสั่งซื้อ As an example, installations at altitudes exceeding 2000 m may require modified gas pressure settings to mitigate internal overvoltage risks inside the tank.

ภาคแอปพลิเคชันหลัก

สถานีย่อยใต้ดิน สิ่งอำนวยความสะดวกด้านไฟฟ้าใต้ดินมักถูกจำกัดด้วยพื้นที่ใช้สอยที่จำกัดและข้อจำกัดการระบายอากาศที่เข้มงวด การออกแบบ GIS แบบปิดผนึกขนาดกะทัดรัดช่วยให้นักออกแบบใช้พื้นที่จำกัดให้เกิดประโยชน์สูงสุด ในขณะเดียวกันก็ลดผลกระทบด้านสิ่งแวดล้อมที่ไม่พึงประสงค์ ซึ่งทำให้ผลิตภัณฑ์นี้เหมาะอย่างยิ่งสำหรับการรวมเข้ากับสถานีย่อยขนาดกะทัดรัดและสถานีกระจายสินค้ารอง

อาคารอุตสาหกรรมและเหมืองแร่ ไซต์งานอุตสาหกรรมและเหมืองแร่จำเป็นต้องมีอุปกรณ์สวิตชิ่งและอุปกรณ์ป้องกันแรงดันไฟฟ้าปานกลางที่เชื่อถือได้ เพื่อใช้กับมอเตอร์ หม้อแปลง เครื่องป้อนขาออก และโครงข่ายจำหน่ายในพื้นที่ ถังปิดผนึกจะปกป้องส่วนประกอบภายในจากการปนเปื้อน และจ่ายความสามารถในการสลับ การป้องกัน การแยก และการตรวจสอบที่จำเป็นทั้งหมดสำหรับระบบไฟฟ้าในไซต์งาน

โครงสร้างพื้นฐานทางรถไฟและการขนส่ง คลังรถไฟ สาธารณูปโภคสนามบิน และโครงสร้างพื้นฐานการขนส่งที่เกี่ยวข้อง ต้องการแหล่งจ่ายไฟที่สม่ำเสมอสำหรับโหลดที่หลากหลาย สวิตช์เกียร์แบบโมดูลาร์สามารถกำหนดค่าได้ด้วยตัวป้อนแบบกำหนดเองและแผนการป้องกันภายในระบบจำหน่ายแบบรวมศูนย์ ช่วยเหลือผู้ประกอบระบบในการพัฒนาโซลูชันพลังงานแรงดันไฟฟ้าปานกลางขนาดกะทัดรัดสำหรับโครงการขนส่ง

เครือข่ายการจัดจำหน่ายในเขตเมือง โดยทั่วไปที่ดินที่มีอยู่จะหายากในใจกลางเมืองและย่านที่อยู่อาศัย สวิตช์เกียร์หุ้มฉนวนก๊าซขนาดกะทัดรัดสามารถติดตั้งภายในสถานีย่อยและศูนย์กลางการกระจายสินค้า ซึ่งสวิตช์เกียร์หุ้มฉนวนอากาศแบบดั้งเดิมต้องการพื้นที่การติดตั้งที่ใหญ่กว่ามาก โครงสร้างถังแบบปิดยังช่วยลดการรบกวนโดยรอบที่กระทำต่อวงจรหลักอีกด้วย

พื้นที่ชายฝั่งและบนที่สูง อุปกรณ์ไฟฟ้ามาตรฐานมีความไวต่อความชื้นสูง การปนเปื้อนของเกลือ ผลกระทบจากระดับความสูง และความผันผวนของอุณหภูมิอย่างรวดเร็ว วงจรหลักแบบปิดของ USRM6 ช่วยลดการสัมผัสโดยตรงกับสภาวะที่ไม่เอื้ออำนวยเหล่านี้ ทีมงานโครงการสามารถวิเคราะห์พารามิเตอร์การปฏิบัติงานเฉพาะไซต์ได้ในขั้นตอนการเลือกเพื่อยืนยันการกำหนดค่าและการตั้งค่าการทำงานที่เหมาะสมที่สุด

คำแนะนำในการเลือกอุปกรณ์

ในขณะที่จัดหา 24kV และ 33kV SF₆ GIS ผู้ซื้อควรตรวจสอบโครงร่างระบบไฟฟ้าทั้งหมด แทนที่จะตัดสินใจซื้อโดยพิจารณาจากแรงดันไฟฟ้าที่กำหนดเพียงอย่างเดียว การประเมินทางเทคนิคจำเป็นต้องครอบคลุมระดับแรงดันไฟฟ้าที่กำหนด ข้อกำหนดด้านฉนวน เบรกเกอร์หรือตัวเลือกสวิตช์โหลด ปริมาณตัวป้อน การจัดเรียงบัสบาร์ รูปแบบการต่อสายดิน ฟังก์ชันการป้องกันและการวัดแสง ระดับความสูงในการติดตั้ง อุณหภูมิ ความชื้น ระดับมลภาวะ อินเทอร์เฟซการสื่อสาร และการปฏิบัติตามมาตรฐาน IEC และ GB ที่บังคับใช้

ทีมวิศวกรของ Usune ร่วมมือกับวิศวกรโครงการและผู้วางระบบเพื่อกำหนดการกำหนดค่า USRM6 ที่ปรับแต่งตามไดอะแกรมบรรทัดเดียวและสภาพการปฏิบัติงานจริงของไซต์

ทำไมต้องเป็นพันธมิตรกับ Usune?

การประกันคุณภาพอย่างเข้มงวด Usune รักษาขั้นตอนการทำงานประกันคุณภาพอย่างเป็นทางการ ซึ่งครอบคลุมถึงการผลิต การทดสอบการยอมรับของโรงงาน และการจัดส่งผลิตภัณฑ์ มาตรฐาน ISO 9001 สนับสนุนคุณภาพการผลิตที่มั่นคง ในขณะที่กรอบงาน ISO 14001 และ ISO 45001 กำกับดูแลการดูแลสิ่งแวดล้อมและการจัดการอาชีวอนามัยและความปลอดภัย

การกำหนดค่าโมดูลาร์ที่ปรับแต่งได้ Usune นำเสนอการผสมผสานโมดูลที่ยืดหยุ่นซึ่งปรับให้เข้ากับฟังก์ชันวงจรที่หลากหลายและข้อกำหนดในการกระจาย บริการนี้เหมาะกับบริษัท EPC ผู้วางระบบไฟฟ้า ผู้จัดจำหน่าย และทีมจัดซื้อที่ต้องการสวิตช์เกียร์ที่ปรับแต่งตามแบบไฟฟ้าที่กำหนด

การออกแบบผลิตภัณฑ์ที่ปฏิบัติตามข้อกำหนดที่ได้รับการยอมรับทั่วโลกเป็นไปตามทั้งมาตรฐานสากล IEC และข้อกำหนด GB ของจีน และสามารถให้การรับรอง CE ได้ ข้อตกลงนี้สนับสนุนลูกค้าที่มีเป้าหมายไปยังตลาดต่างประเทศที่หลากหลาย มาตรฐานและกฎการรับรองที่บังคับใช้สามารถตรวจสอบได้กับรหัสประเทศปลายทางและข้อกำหนดทางเทคนิคของโครงการ

การสนับสนุนด้านวิศวกรรมเฉพาะทางสำหรับโครงการ GIS การล็อคการกำหนดค่าที่ถูกต้องก่อนเริ่มการผลิตถือเป็นสิ่งสำคัญ ลูกค้าอาจแบ่งปันภาพวาดแบบบรรทัดเดียว ข้อกำหนดแรงดันไฟฟ้า กำหนดการป้อน ข้อมูลระดับความสูง และรายละเอียดสภาพแวดล้อมเพื่อขอคำปรึกษาทางเทคนิคกับทีมวิศวกรของ Usune

พารามิเตอร์ทางเทคนิค

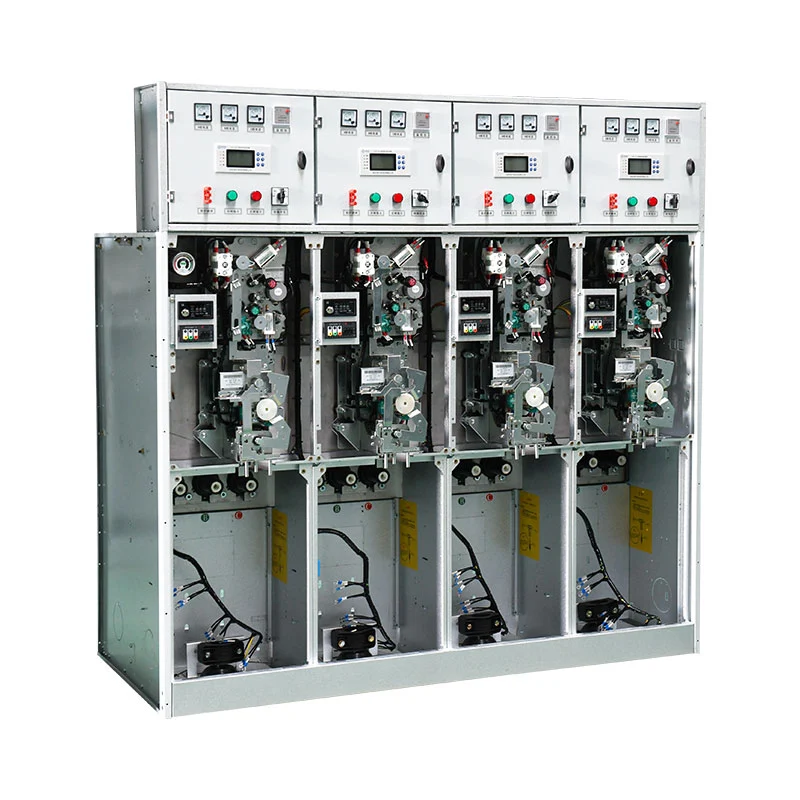

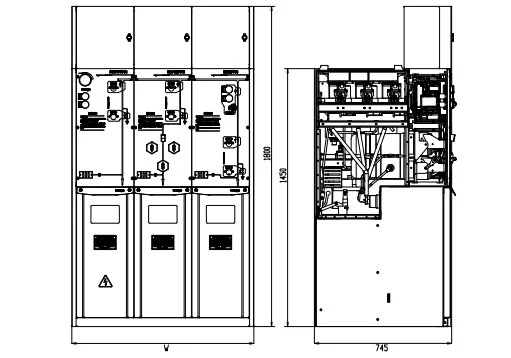

โครงสร้างผลิตภัณฑ์

โครงการปล่อยจรวด Cas-space

ในระหว่างโครงการปล่อยจรวด Cas-space ซีรีส์ USRM6 ได้ถูกนำเข้ามาเพื่อรองรับการกระจายพลังงานไฟฟ้าแรงดันปานกลางทั่วทั้งสถานที่ปล่อยจรวด ซึ่งครอบคลุมทั้งโครงสร้างพื้นฐานที่สำคัญและโหลดไฟฟ้าที่เชื่อมโยงกับจรวด สวิตช์เกียร์ระบบจำหน่ายที่จุดปล่อยตัวคาดว่าจะช่วยให้สวิตชิ่ง การป้องกัน การแยก และการตรวจสอบเชื่อถือได้สำหรับอุปกรณ์ที่จำเป็นตลอดจนการติดตั้งเสริม และเพื่อให้ประสิทธิภาพคงที่แม้ในสภาพแวดล้อมทางไฟฟ้าที่ค่อนข้างจำกัด เนื่องจากวงจรหลักตั้งอยู่ภายในโครงสร้างฉนวนแบบปิด SF6 ซีรีส์ USRM6 จึงปกป้องวงจรจากสภาพแวดล้อมภายนอกเป็นส่วนใหญ่ ซึ่งเป็นคุณลักษณะที่สำคัญที่สุดสำหรับโครงสร้างพื้นฐานเฉพาะทางที่ทำงานภายใต้ข้อกำหนดที่เข้มงวด

การกำหนดค่าแบบโมดูลาร์ของสวิตช์เกียร์ยังทำให้การจัดเรียงละติจูดเพียงพอเพื่อให้ตรงกับสถาปัตยกรรมการกระจายของโครงการ Functional units could be assembled in line with the power network design, and the expandable main bus created additional headroom for network configuration and future system planning. All in all, it was the blend of compact structure, enclosed insulation and modular design that made the USRM6 series a fitting medium-voltage distribution solution for the Cas-space rocket launch project — one that answered the facility's need for reliable yet space-efficient electrical infrastructure.

มาตรฐานและการรับรอง

ซีรี่ส์ USRM6 ได้รับการออกแบบโดยอ้างอิงกับสวิตช์เกียร์ไฟฟ้าแรงสูงและอุปกรณ์ควบคุมที่เกี่ยวข้อง รวมถึง GB 3804-2004 สำหรับสวิตช์แบ่งโหลด AC แรงดันสูง 3.6kV–40.5kV, GB 1984-2014 สำหรับ AC แรงดันสูง เซอร์กิตเบรกเกอร์, GB 16926-2009 สำหรับการรวมสวิตช์ตัดโหลด HV AC และฟิวส์, GB 1985-2014 สำหรับการแยก HV AC สวิตช์และสวิตช์กราวด์ และ GB 3906-2006 สำหรับสวิตช์เกียร์และเกียร์ควบคุมที่ปิดด้วยโลหะขนาด 3.6kV–40.5kV

นอกจากนี้ยังอ้างอิง GB/T 11022-2011 สำหรับข้อกำหนดทางเทคนิคทั่วไปสำหรับสวิตช์ HV และเกียร์ควบคุม GB 4208-2008 สำหรับการป้องกันตู้ GB/T 5582-1993 สำหรับระดับมลพิษของฉนวนภายนอก DL/T 404-2007 สำหรับ 3.6kV–40.5kV สวิตช์เกียร์และเกียร์ควบคุมที่ปิดด้วยโลหะ AC, GB/T 13384-2008 สำหรับผลิตภัณฑ์เครื่องกลและไฟฟ้า, GB 191-2008 สำหรับเครื่องหมายบรรจุภัณฑ์และการขนส่งและ GB 311.1-2012 สำหรับการประสานงานฉนวนในการส่งไฟฟ้าแรงสูง และอุปกรณ์จำหน่าย

กรอบการทำงานด้านคุณภาพและการปฏิบัติตามกฎระเบียบของ Usune ประกอบด้วยระบบการจัดการคุณภาพ ISO 9001, ISO 14001 ด้านสิ่งแวดล้อม ระบบการจัดการ, ระบบการจัดการอาชีวอนามัยและความปลอดภัย ISO 45001, การปฏิบัติตามมาตรฐาน IEC และ GB และ การรับรองซีอี การรับรองเฉพาะโครงการและมาตรฐานที่ใช้บังคับควรได้รับการยืนยันตาม ตลาดปลายทางและข้อกำหนดทางเทคนิค

คำถามที่พบบ่อย

ข้อได้เปรียบหลักของ SF6 GIS คืออะไร?

ข้อได้เปรียบหลักคือโครงสร้างแบบปิดของส่วนประกอบไฟฟ้าที่ได้รับพลังงานภายในแก๊สฉนวน สิ่งแวดล้อม ช่วยให้มีโครงสร้างที่กะทัดรัดและลดการสัมผัสโดยตรงกับวงจรหลักสู่ภายนอก สภาพแวดล้อม

มีระดับแรงดันไฟฟ้าใดบ้าง?

ซีรีส์ USRM6 ได้รับการออกแบบสำหรับการใช้งานแรงดันไฟฟ้าปานกลาง รวมถึงการกำหนดค่า 24kV และ 33kV คะแนนที่แน่นอน ควรยืนยันแรงดันไฟฟ้า ระดับฉนวน และการกำหนดค่าตามข้อกำหนดของโครงการ

ใช้กับที่สูงได้ไหม?

ใช่. ระดับความสูงบริการที่ระบุสูงถึง 4,000 ม. สำหรับการติดตั้งที่สูงกว่า 1,000 ม. ลูกค้าควรแจ้ง Usune มาที่ ล่วงหน้าเพื่อให้สามารถประเมินแรงดันการชาร์จก๊าซที่เหมาะสมได้ ควรมีข้อกำหนดพิเศษที่สูงกว่า 2,000 ม ได้รับการยืนยันในระหว่างการออกแบบทางเทคนิค

การกำหนดค่าสามารถปรับแต่งได้หรือไม่?

ซีรีส์ USRM6 ใช้แนวคิดการกำหนดค่าแบบโมดูลาร์ หน่วยสวิตช์ตัดโหลด, หน่วยรวม, เบรกเกอร์ สามารถเลือกหน่วยและการจัดเตรียมบัสหลักแบบขยายได้ตามรูปแบบไฟฟ้าที่ต้องการ

ปกติจะติดตั้งที่ไหน?

การใช้งานทั่วไป ได้แก่ สถานีไฟฟ้ารองหม้อแปลงไฟฟ้า สิ่งอำนวยความสะดวกด้านอุตสาหกรรมและเหมืองแร่ ทางรถไฟ สนามบิน เครือข่ายการกระจายสินค้าในเขตเมือง พื้นที่อยู่อาศัย สิ่งอำนวยความสะดวกใต้ดิน และทำเลที่มีความต้องการค่อนข้างสูง สภาพแวดล้อม

ข้อมูลใดที่จำเป็นสำหรับใบเสนอราคา?

เพื่อให้ใบเสนอราคาถูกต้อง ผู้ซื้อควรระบุแรงดันไฟฟ้า แผนภาพบรรทัดเดียว จำนวนตัวป้อนที่ต้องการ ฟังก์ชันการสลับ เบรกเกอร์หรือข้อกำหนดของสวิตช์ตัดโหลด การกำหนดค่าบัส ระดับความสูงในการติดตั้ง สภาพแวดล้อม ข้อกำหนดในการป้องกัน และตลาดปลายทาง

รับใบเสนอราคาโครงการ

สำหรับโครงการจำหน่ายแรงดันไฟฟ้าปานกลางที่ต้องการขนาดกะทัดรัด สามารถปรับให้เข้ากับสภาพแวดล้อมได้ แบบโมดูลาร์ การกำหนดค่าและข้อกำหนดในการบำรุงรักษาที่ลดลง ซีรีส์ USRM6 มอบสวิตช์เกียร์แบบหุ้มฉนวนแก๊สที่ใช้งานได้จริง วิธีการแก้ปัญหา

ซีรีส์ USRM6 จาก Usune ผสมผสานฉนวน SF6 แบบปิด ยูนิตการทำงานแบบโมดูลาร์ การกำหนดค่าบัสที่ขยายได้ และฟังก์ชันการสลับ การป้องกัน การวัด และการตรวจสอบ รองรับมาตรฐาน ISO 9001, ISO 14001, ISO 45001, IEC และมาตรฐาน GB และการรับรอง CE, Usune มอบโซลูชันที่มุ่งเน้นโครงการสำหรับลูกค้าที่ประเมิน 24kv สวิตช์เกียร์แบบหุ้มฉนวนแก๊ส 33kv Sf6 Gis สำหรับอุตสาหกรรม โครงสร้างพื้นฐาน ในเมือง และการจ่ายพลังงานเฉพาะทาง การใช้งาน
