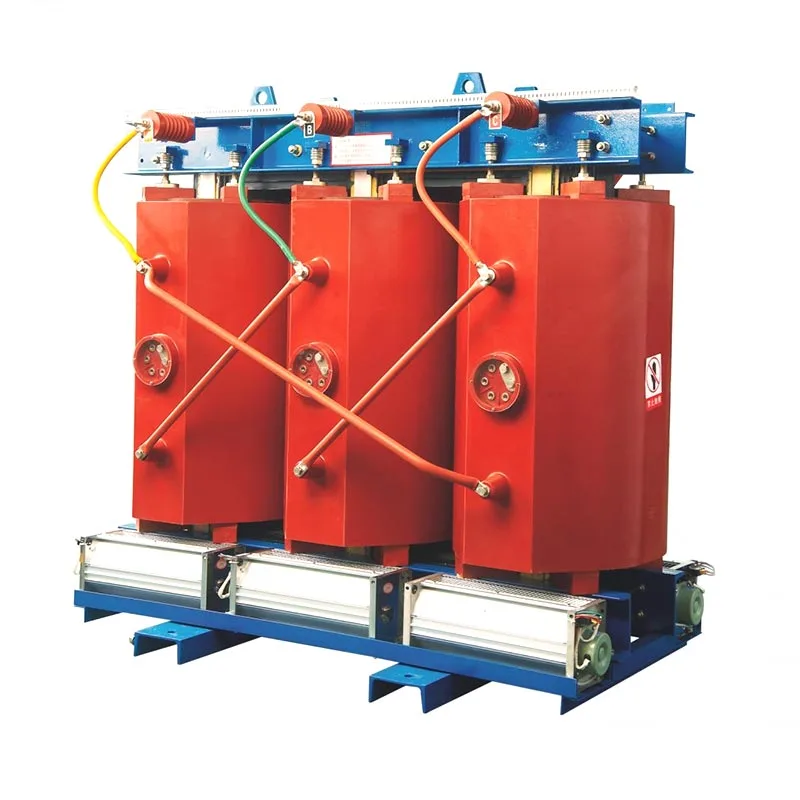

หนึ่งหม้อแปลงไฟฟ้าชนิดแห้ง 11kV 1000kVAเป็นหม้อแปลงไฟฟ้าระบบจำหน่ายแรงดันปานกลางที่ออกแบบมาเพื่อถ่ายโอนพลังงานไฟฟ้าจากแหล่งจ่าย 11kV ไปยังแรงดันไฟฟ้าใช้งานที่ต่ำกว่า ในขณะที่ยังคงการแยกตัวทางไฟฟ้า ความเสถียรของแรงดันไฟฟ้า และการกระจายพลังงานที่ปลอดภัย คู่มือนี้จะอธิบายการก่อสร้าง หลักการทำงาน ข้อมูลจำเพาะ การใช้งาน ข้อควรพิจารณาในการติดตั้ง ข้อกำหนดในการป้องกัน แนวทางปฏิบัติในการบำรุงรักษา และจุดจัดซื้อสำหรับระบบไฟฟ้าทางอุตสาหกรรมและเชิงพาณิชย์
หม้อแปลงขนาด 1,000kVA ให้พิกัดกำลังไฟฟ้าที่ชัดเจนที่ 1,000 กิโลโวลต์-แอมแปร์ ในขณะที่ 11kV ระบุระดับแรงดันไฟฟ้าหลัก หม้อแปลงชนิดแห้งใช้อากาศเป็นตัวกลางในการทำความเย็น ซึ่งแตกต่างจากหม้อแปลงแบบจุ่มน้ำมัน และไม่ต้องใช้น้ำมันที่เป็นฉนวนแร่ การออกแบบเรซินแบบหล่อสามารถมอบโซลูชันขนาดกะทัดรัดสำหรับสถานีไฟฟ้าย่อยในอาคาร อาคารพาณิชย์ โรงงานอุตสาหกรรม สิ่งอำนวยความสะดวกที่เกี่ยวข้องกับข้อมูล การติดตั้งพลังงานหมุนเวียน และสถานที่อื่นๆ ที่พฤติกรรมไฟ การบำรุงรักษา พื้นที่ และสิ่งแวดล้อมมีความสำคัญ
ไม่ควรเลือกข้อมูลจำเพาะที่แท้จริงจากการจัดอันดับแผ่นป้ายเพียงอย่างเดียว แรงดันไฟฟ้าทุติยภูมิ กลุ่มเวกเตอร์ อิมพีแดนซ์ ระดับฉนวน วัสดุขดลวด อุณหภูมิที่เพิ่มขึ้น วิธีการทำความเย็น การป้องกันเปลือกหุ้ม ระดับความสูง อุณหภูมิโดยรอบ โหลดฮาร์มอนิก สภาวะไฟฟ้าลัดวงจร และมาตรฐานที่ใช้บังคับ ล้วนมีอิทธิพลต่อการออกแบบขั้นสุดท้าย
หนึ่งหม้อแปลงไฟฟ้าชนิดแห้ง 11kV 1000kVAเป็นหม้อแปลงไฟฟ้า 3 เฟส ที่นิยมใช้ลดไฟฟ้าแรงปานกลางให้เหลือแรงดันไฟฟ้าต่ำ เหมาะสำหรับงานจำหน่ายปลายน้ำและอุปกรณ์ไฟฟ้า หม้อแปลงไฟฟ้ามีกำลังปรากฏที่ชัดเจนที่ 1,000kVA และแรงดันไฟฟ้าหลักที่ 11kV
ระยะชนิดแห้งหมายความว่าหม้อแปลงไฟฟ้าไม่ได้ใช้น้ำมันฉนวนของเหลวเป็นฉนวนหลักและตัวกลางทำความเย็น ขึ้นอยู่กับการออกแบบ ขดลวดอาจเป็นแบบเปิด เคลือบด้วยแรงดันสุญญากาศ หรือห่อหุ้มด้วยเรซิน โครงสร้างแบบหล่อเรซินเป็นเรื่องปกติโดยเฉพาะอย่างยิ่งเมื่อต้องมีการป้องกันทางกล ความต้านทานต่อสิ่งแวดล้อม และลดการพึ่งพาฉนวนของเหลว
IEC 60076-11 ครอบคลุมเฉพาะหม้อแปลงไฟฟ้ากำลังชนิดแห้งที่มีอุปกรณ์ที่มีแรงดันไฟฟ้าสูงสุดถึง 72.5kV และขดลวดอย่างน้อยหนึ่งขดลวดที่ทำงานสูงกว่า 1.1kV ทำให้เกี่ยวข้องโดยตรงกับการออกแบบหม้อแปลงชนิดแห้งขนาด 11kV จำนวนมาก
11kV หมายถึงแรงดันไฟฟ้าด้านปฐมภูมิที่ระบุ ระดับฉนวนที่แน่นอนและแรงดันไฟฟ้าของอุปกรณ์จะต้องได้รับการยืนยันจากข้อกำหนดของโครงการและมาตรฐานที่เกี่ยวข้อง แทนที่จะอนุมานจากแรงดันไฟฟ้าที่ระบุเพียงอย่างเดียว
1,000kVA คือกำลังไฟฟ้าที่ชัดเจนของหม้อแปลงไฟฟ้า โดยจะอธิบายความสามารถในการโหลดทางไฟฟ้าภายใต้สภาวะการทำงานที่ระบุ แทนที่จะแสดงเอาท์พุตโดยตรงขนาด 1,000kW
สำหรับระบบสามเฟส กระแสไฟฟ้าเต็มโหลดโดยประมาณสามารถคำนวณได้โดยใช้:
ตัวอย่างเช่น ที่ 11kV และ 1,000kVA กระแสโหลดเต็มหลักจะอยู่ที่ประมาณ52.5A. กระแสทุติยภูมิขึ้นอยู่กับพิกัดแรงดันไฟฟ้าต่ำที่เลือก ตัวอย่างเช่น ที่ 400V กระแสโหลดเต็มสามเฟสตามทฤษฎีจะอยู่ที่ประมาณ1,443ก. การคำนวณเหล่านี้มีประโยชน์สำหรับวิศวกรรมเบื้องต้น ในขณะที่การเลือกสายเคเบิล เบรกเกอร์ บัสบาร์ และการป้องกันขั้นสุดท้ายจะต้องเป็นไปตามการออกแบบโครงการที่สมบูรณ์
ประสิทธิภาพของหม้อแปลงชนิดแห้งขึ้นอยู่กับการออกแบบที่ประสานกันของส่วนประกอบหลักหลายประการ หน่วย 11kV 1000kVA ทั่วไปมีดังต่อไปนี้:
| ส่วนประกอบ | ฟังก์ชั่นหลัก | ข้อพิจารณาที่สำคัญ |
|---|---|---|
| แกนแม่เหล็ก | ให้เส้นทางแม่เหล็กสำหรับการถ่ายโอนพลังงาน | วัสดุหลัก การออกแบบข้อต่อ และการสูญเสีย |
| ขดลวด HV | รับแหล่งจ่ายไฟ 11kV | ฉนวน วัสดุตัวนำ ความต้านทานแรงกระตุ้น |
| LV คดเคี้ยว | ให้เอาต์พุตแรงดันต่ำที่ต้องการ | แรงดัน ความจุกระแส อุณหภูมิที่เพิ่มขึ้น |
| ระบบฉนวน | แยกส่วนประกอบที่ได้รับพลังงานไฟฟ้า | ประสิทธิภาพความร้อน อิเล็กทริก และสิ่งแวดล้อม |
| การห่อหุ้มเรซิน | ปกป้องขดลวดในการออกแบบหล่อเรซิน | คุณภาพการหล่อ การควบคุมโมฆะ ประสิทธิภาพความร้อน |
| ระบบทำความเย็น | ขจัดความร้อนที่เกิดขึ้นระหว่างการทำงาน | การทำงานและการระบายอากาศ AN หรือ ANAF |
ในการออกแบบหล่อเรซิน ขดลวดที่ห่อหุ้มด้วยเรซินสามารถให้โครงสร้างฉนวนที่มั่นคงรอบๆ ขดลวดได้ อย่างไรก็ตาม การก่อสร้างขั้นสุดท้ายควรได้รับการประเมินตามสภาวะทางไฟฟ้า ความร้อน สิ่งแวดล้อม และเครื่องกลที่จำเป็น มากกว่าโดยการก่อสร้างด้วยเรซินเพียงอย่างเดียว
หม้อแปลงไฟฟ้าทำงานผ่านการเหนี่ยวนำแม่เหล็กไฟฟ้า เมื่อใช้แรงดันไฟฟ้ากระแสสลับ 11kV กับขดลวดปฐมภูมิ จะทำให้เกิดฟลักซ์แม่เหล็กสลับในแกนกลาง ฟลักซ์แม่เหล็กนี้เชื่อมโยงกับขดลวดทุติยภูมิและเหนี่ยวนำแรงดันไฟฟ้าตามอัตราส่วนการหมุน
ภายใต้การระบายความร้อนด้วยอากาศธรรมชาติ ความร้อนจะเคลื่อนจากชิ้นส่วนที่ทำงานไปยังอากาศโดยรอบผ่านการพาความร้อนและการแผ่รังสี สำหรับการใช้งานที่ต้องการความร้อนมากขึ้น สามารถเพิ่มพัดลมแบบบังคับอากาศได้ การจัดเรียงการทำความเย็นที่เลือกต้องสอดคล้องกับพิกัดและสภาพแวดล้อมการทำงานที่ระบุของหม้อแปลงไฟฟ้า
ผู้ซื้อควรขอเอกสารข้อมูลทางเทคนิคที่สมบูรณ์ แทนที่จะซื้อตาม "11kV 1000kVA" แต่เพียงผู้เดียว ข้อกำหนดทั่วไปของโครงการควรกล่าวถึง:
| พารามิเตอร์ | ทำไมมันถึงสำคัญ |
|---|---|
| ความจุสูงสุด | กำหนดพิกัดกำลังไฟฟ้าปรากฏ: 1000kVA |
| แรงดันไฟฟ้าหลัก | ต้องตรงกับเครือข่ายแรงดันไฟฟ้าปานกลางที่เกิดขึ้นจริง |
| แรงดันไฟฟ้าทุติยภูมิ | กำหนดความเข้ากันได้กับอุปกรณ์ดาวน์สตรีม |
| ความถี่ | ค่าโปรเจ็กต์ทั่วไปได้แก่ 50Hz หรือ 60Hz |
| กลุ่มเวกเตอร์ | กำหนดการกระจัดเฟสและการเชื่อมต่อที่คดเคี้ยว |
| ความต้านทาน | มีอิทธิพลต่อการควบคุมแรงดันไฟฟ้าและพฤติกรรมกระแสไฟฟ้าลัด |
| การสูญเสีย | ส่งผลต่ออุณหภูมิในการทำงานและการใช้พลังงานตลอดอายุการใช้งาน |
| อุณหภูมิสูงขึ้น | กำหนดสภาวะการทำงานด้านความร้อนและข้อกำหนดด้านฉนวน |
| ระดับฉนวน | สำคัญสำหรับการทนต่ออิเล็กทริกและการประสานงานของระบบ |
| ระดับสิ่งที่แนบมา/IP | ปกป้องหม้อแปลงจากความเสี่ยงด้านสิ่งแวดล้อมและการสัมผัสโดยไม่ได้ตั้งใจ |
ข้อมูลจำเพาะของผู้ผลิตที่เผยแพร่แสดงให้เห็นว่าหม้อแปลงชนิดแห้งคลาส 11kV 1,000kVA สามารถมีค่าการสูญเสีย วัสดุที่คดเคี้ยว ขนาด กลุ่มเวกเตอร์ ค่าอิมพีแดนซ์ และการจัดการความเย็นที่แตกต่างกันอย่างมาก ดังนั้น ควรยืนยันพารามิเตอร์เหล่านี้สำหรับรุ่นที่แน่นอน แทนที่จะสมมติว่าหม้อแปลงขนาด 1,000kVA ทั้งหมดเทียบเท่าในทางเทคนิค
เทคโนโลยีหม้อแปลงชนิดแห้งมีประโยชน์อย่างยิ่งเมื่อสภาพแวดล้อมการติดตั้งเน้นการทำงานภายในอาคาร ข้อควรพิจารณาเกี่ยวกับอัคคีภัย ลดความต้องการฉนวนของเหลว หรือการบำรุงรักษาที่ง่ายขึ้น
นอกจากนี้ IEC 60076-11 ยังกล่าวถึงประเภทของภูมิอากาศ การพิจารณาความร้อนและไดอิเล็กทริกที่เกี่ยวข้องกับระดับความสูง การจัดการกรอบหุ้ม พฤติกรรมไฟ และการจำแนกประเภทแผ่นดินไหว ซึ่งแสดงให้เห็นว่าเหตุใดจึงควรพิจารณาสภาพแวดล้อมในระหว่างข้อกำหนดเฉพาะของหม้อแปลง
หม้อแปลงชนิดแห้งขนาด 11kV 1,000kVA สามารถใช้งานได้ทุกที่ที่ระบบจำหน่าย 11kV ต้องการหม้อแปลงแบบสเต็ปดาวน์ความจุปานกลาง และข้อกำหนดในการติดตั้งเข้ากันได้กับเทคโนโลยีชนิดแห้ง
การเลือกหม้อแปลงไฟฟ้าควรเริ่มจากระบบไฟฟ้ามากกว่าแคตตาล็อกสินค้า รายการตรวจสอบต่อไปนี้สามารถช่วยป้องกันช่องว่างของข้อกำหนด:
แม้แต่หม้อแปลงที่ได้รับการออกแบบมาอย่างดีก็สามารถทำงานได้ไม่ดีหากสภาพแวดล้อมการติดตั้งไม่มีระยะห่าง การระบายอากาศ การป้องกัน หรือการประสานงานทางไฟฟ้าที่เพียงพอ
เงื่อนไขการติดตั้งไม่ได้เป็นเพียงรายละเอียดทางกลเท่านั้น IEC 60076-11 รับรู้ถึงอิทธิพลของระดับความสูงและสภาวะแวดล้อมที่มีต่อประสิทธิภาพความร้อนและไดอิเล็กตริกของหม้อแปลง ดังนั้นควรประกาศพารามิเตอร์เหล่านี้ในระหว่างขั้นตอนข้อกำหนด
โดยทั่วไปหม้อแปลงชนิดแห้งจะหลีกเลี่ยงงานบำรุงรักษาที่เกี่ยวข้องกับน้ำมัน แต่ก็ยังต้องมีการตรวจสอบเป็นระยะ ควรกำหนดความถี่ในการบำรุงรักษาตามคำแนะนำของผู้ผลิต สภาพการทำงาน ข้อบังคับท้องถิ่น และความวิกฤตของการติดตั้ง
| พื้นที่ตรวจสอบ | สิ่งที่ต้องตรวจสอบ |
|---|---|
| ขดลวด | การปนเปื้อนที่มองเห็นได้ ความเสียหาย รอยคายประจุที่ผิดปกติ หรือการเสื่อมสภาพ |
| การเชื่อมต่อ | สภาพขั้วต่อ ความแน่น สัญญาณความร้อนสูงเกินไป และสภาพสายเคเบิล |
| ระบายความร้อน | ช่องระบายอากาศ การระบายอากาศ พัดลมที่ติดตั้ง และอุณหภูมิที่ผิดปกติ |
| การตรวจสอบอุณหภูมิ | การอ่านเซ็นเซอร์ การเตือน การทำงานของตัวควบคุม และแนวโน้มในอดีต |
| สิ่งแวดล้อม | ฝุ่น ความชื้น บรรยากาศที่มีฤทธิ์กัดกร่อน และการระบายอากาศในห้อง |
มาตรการบำรุงรักษาที่ปฏิบัติได้จริงประการหนึ่งคือการรักษาพื้นผิวทำความเย็นและเส้นทางระบายอากาศให้สะอาด ฝุ่นที่มากเกินไปสามารถลดการถ่ายเทความร้อนและอาจสร้างสภาวะฉนวนที่ไม่พึงประสงค์เมื่อเวลาผ่านไป
หม้อแปลงชนิดแห้งและแบบจุ่มน้ำมันสามารถทำหน้าที่กระจายแรงดันไฟฟ้าปานกลางได้ แต่ลักษณะการก่อสร้างและการติดตั้งจะแตกต่างกัน
| ปัจจัย | ชนิดแห้ง | แช่น้ำมัน |
|---|---|---|
| ฉนวนกลาง | ระบบฉนวนอากาศและ/หรือฉนวนแข็ง | ของเหลวที่เป็นฉนวน |
| การจัดการน้ำมัน | ไม่จำเป็น | จำเป็นตามการออกแบบและสภาพการใช้งาน |
| การติดตั้งภายในอาคาร | แอปพลิเคชันทั่วไป | ขึ้นอยู่กับการออกแบบในท้องถิ่นและข้อกำหนดด้านความปลอดภัย |
| ข้อควรพิจารณาเรื่องอัคคีภัย | ไม่มีภาระไฟของน้ำมันหม้อแปลง | ต้องคำนึงถึงชนิดของของเหลวและข้อกำหนดในการติดตั้ง |
| การบำรุงรักษาตามปกติ | การตรวจสอบ การทำความสะอาด การเชื่อมต่อ การทำความเย็น และการตรวจสอบ | รวมถึงข้อกำหนดการตรวจสอบและบำรุงรักษาที่เกี่ยวข้องกับของเหลว |
เทคโนโลยีที่เหมาะสมขึ้นอยู่กับโครงการมากกว่ากฎสากล โปรไฟล์การรับน้ำหนัก พื้นที่ สภาพแวดล้อม ข้อกำหนดเกี่ยวกับอัคคีภัย สถานที่ติดตั้ง ต้นทุนเริ่มต้น ข้อควรพิจารณาตลอดอายุการใช้งาน และกฎระเบียบท้องถิ่น
สำหรับการจัดซื้อระหว่างประเทศ การสื่อสารทางเทคนิคมีความสำคัญพอๆ กับราคาที่เสนอ ก่อนทำการสั่งซื้อ ผู้ซื้อควรขอเอกสารที่ชัดเจนซึ่งครอบคลุมการกำหนดค่าหม้อแปลงที่แน่นอน
เอกสารทางเทคนิคที่เผยแพร่จากผู้ผลิตหม้อแปลงที่จัดตั้งขึ้นแสดงให้เห็นว่าแม้แต่หม้อแปลงที่ใช้พิกัด 11kV และ 1000kVA เดียวกันก็อาจแตกต่างกันในด้านวัสดุที่ม้วน ค่าการสูญเสีย กลุ่มเวกเตอร์ อิมพีแดนซ์ ระบบฉนวน ขนาด และการกำหนดค่าการทำความเย็น
เจ้อเจียง Usune ไฟฟ้า Co., Ltd.สามารถนำเสนอในฐานะซัพพลายเออร์ที่มีศักยภาพสำหรับลูกค้าที่กำลังมองหาโซลูชันหม้อแปลงที่ปรับแต่งได้ สำหรับใบเสนอราคาเฉพาะโครงการ ผู้ซื้อควรจัดเตรียมพารามิเตอร์ระบบไฟฟ้า สภาพแวดล้อมการติดตั้ง มาตรฐานที่เกี่ยวข้อง ปลายทางการจัดส่ง และอุปกรณ์เสริมที่จำเป็นหรือข้อกำหนดเฉพาะของตู้
เหมาะสำหรับการใช้งานในอุตสาหกรรมหลายประเภทเมื่อแหล่งจ่ายไฟ 11kV แรงดันไฟฟ้าสำรอง โปรไฟล์โหลด เงื่อนไขการติดตั้ง ระบบป้องกัน และกำลังการผลิตที่ต้องการตรงกับโครงการ การคำนวณภาระจริงควรเสร็จสิ้นก่อนการเลือก
สำหรับระบบสามเฟส 11kV กระแสหลักโหลดเต็มตามทฤษฎีจะอยู่ที่ประมาณ 52.5A การออกแบบระบบจริงควรพิจารณาความทนทานของหม้อแปลง สภาวะการทำงาน การตั้งค่าการป้องกัน และคุณลักษณะของเครือข่าย
แรงดันไฟฟ้าทุติยภูมิเป็นเฉพาะโครงการ การกำหนดค่าแรงดันไฟฟ้าต่ำทั่วไป ได้แก่ 400V, 415V และ 433V แต่แรงดันไฟฟ้าอื่นๆ สามารถออกแบบได้ ทั้งนี้ขึ้นอยู่กับระบบไฟฟ้า
ไม่จำเป็น. หม้อแปลงชนิดแห้งจำนวนมากทำงานด้วยการระบายความร้อนด้วยอากาศตามธรรมชาติ สามารถเพิ่มการระบายความร้อนด้วยอากาศบังคับได้เมื่อการออกแบบต้องการความจุความร้อนเพิ่มขึ้นหรือสภาวะการทำงานเฉพาะ
IEC 60076-11:2018 เป็นมาตรฐาน IEC หลักซึ่งครอบคลุมหม้อแปลงไฟฟ้ากำลังชนิดแห้งโดยเฉพาะภายในขอบเขตที่กำหนด อาจใช้ข้อกำหนดเพิ่มเติมระดับชาติ ภูมิภาค โครงการ การติดตั้ง หรือประสิทธิภาพด้วย
kVA วัดพลังงานที่ปรากฏ ในขณะที่ kW วัดพลังงานที่ใช้งานอยู่ ความสัมพันธ์ขึ้นอยู่กับตัวประกอบกำลัง: kW = kVA × ตัวประกอบกำลัง ดังนั้นไม่ควรอธิบายหม้อแปลงขนาด 1,000kVA ว่าเป็นแหล่งพลังงาน 1,000kW โดยอัตโนมัติ
ผู้ผลิตหลายรายสามารถกำหนดค่าพารามิเตอร์ได้ เช่น แรงดันไฟฟ้าทุติยภูมิ กลุ่มเวกเตอร์ วัสดุขดลวด อิมพีแดนซ์ ช่วงการต๊าป กล่องหุ้ม ระบบระบายความร้อน อุปกรณ์เสริม และระบบตรวจสอบตามความต้องการของโครงการ การปรับแต่งทุกอย่างควรได้รับการยืนยันตามมาตรฐานทางเทคนิคที่เกี่ยวข้อง
หนึ่งหม้อแปลงไฟฟ้าชนิดแห้ง 11kV 1000kVAเป็นมากกว่าการรวมกันของตัวเลขแรงดันไฟฟ้าและความจุ ประสิทธิภาพที่แท้จริงขึ้นอยู่กับปฏิสัมพันธ์ของการออกแบบทางไฟฟ้า ฉนวน การจัดการความร้อน การก่อสร้างขดลวด การสูญเสียแกนกลาง อิมพีแดนซ์ สภาพแวดล้อม การป้องกัน การติดตั้ง และการบำรุงรักษา
สำหรับทีมวิศวกรและผู้จัดการฝ่ายจัดซื้อ แนวทางที่เชื่อถือได้มากที่สุดคือเริ่มต้นด้วยข้อกำหนดทางไฟฟ้าที่สมบูรณ์ จากนั้นจึงขอข้อเสนอทางเทคนิคโดยละเอียด การเปรียบเทียบการสูญเสียที่รับประกัน ระดับฉนวน กลุ่มเวกเตอร์ อิมพีแดนซ์ อุณหภูมิที่เพิ่มขึ้น ขนาด การทดสอบ อุปกรณ์เสริม และการสนับสนุนด้านการบริการ สามารถช่วยให้แน่ใจว่าหม้อแปลงที่เลือกตรงกับการใช้งานจริง
เจ้อเจียง Usune ไฟฟ้า Co., Ltd. สามารถรองรับลูกค้าในการประเมินข้อกำหนดหม้อแปลงชนิดแห้งแรงดันปานกลางและการกำหนดค่าเฉพาะโครงการ หากคุณกำลังวางแผนสถานีย่อยใหม่ อัพเกรดระบบไฟฟ้าทางอุตสาหกรรม หรือกำลังมองหาหม้อแปลงไฟฟ้าขนาด 11kV 1000kVA สำหรับโครงการเชิงพาณิชย์หรือโครงสร้างพื้นฐานติดต่อเรากับแรงดันไฟฟ้า ความจุ ความถี่ เงื่อนไขการติดตั้ง และข้อกำหนดทางเทคนิคของคุณ เพื่อหารือเกี่ยวกับโซลูชันหม้อแปลงที่เหมาะสม
-
