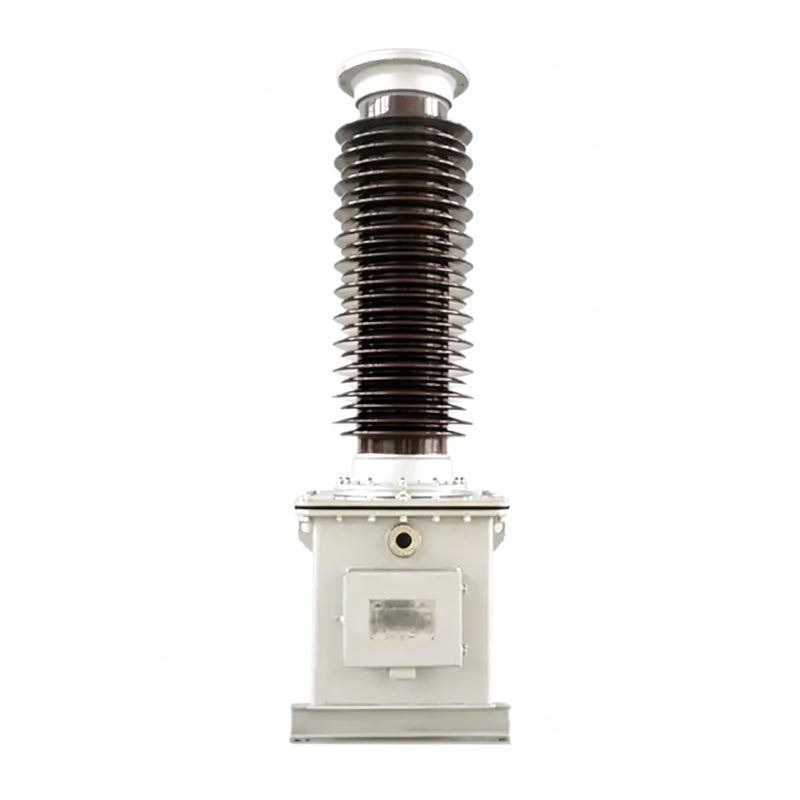

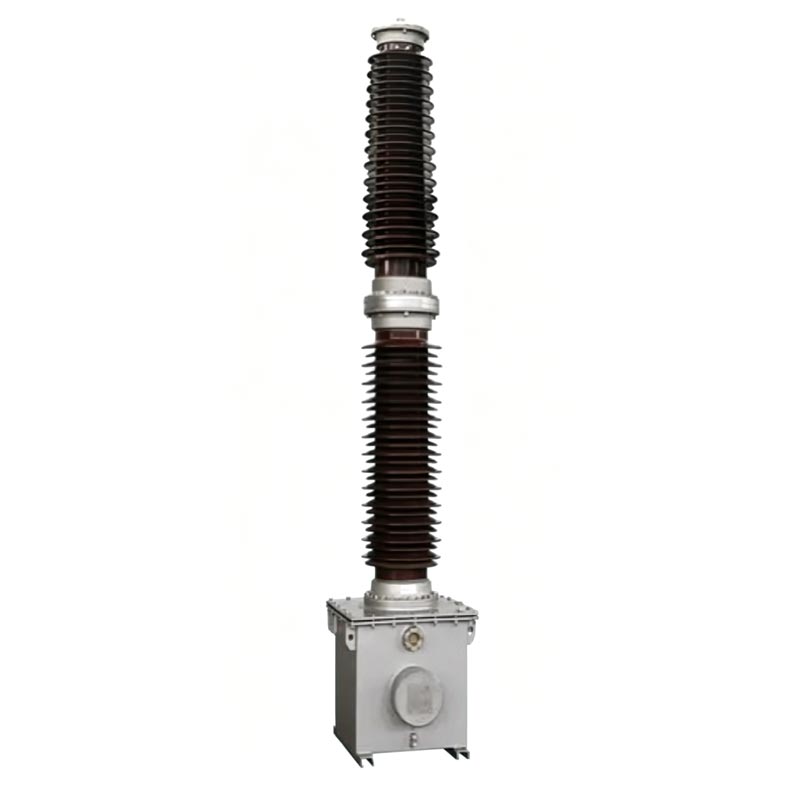

หม้อแปลงแรงดันไฟฟ้า 110 kV Pt

Usune TYD series 110 kV Pt Voltage Transformer เป็นหม้อแปลงแรงดันไฟฟ้าแบบ capacitive ประสิทธิภาพสูงโดยเฉพาะ ออกแบบมาสำหรับโครงข่ายไฟฟ้าแรงสูง 110kV ผลิตภัณฑ์ใช้หลักการแบ่งแรงดันไฟฟ้าแบบ capacitive และเต็มรูปแบบ โครงสร้างแช่น้ำมันที่ปิดสนิท หลีกเลี่ยงข้อบกพร่องของหม้อแปลงแบบเดิมเช่นขนาดใหญ่และอ่อนแอ ป้องกันการรบกวน และมีความต้านทานต่อมลภาวะดีเยี่ยม ทนต่ออุณหภูมิต่ำ และต้านทานลม นี้ อุปกรณ์รวมฟังก์ชันการวัด การป้องกัน และการเชื่อมต่อการสื่อสารของผู้ให้บริการ และเป็นส่วนสนับสนุนหลัก อุปกรณ์สำหรับการทำงานอัจฉริยะและการบำรุงรักษาระบบส่งและแปลงกำลังขนาด 110kV

หม้อแปลงแรงดันไฟฟ้า 110 kV Pt ปฏิบัติตามมาตรฐานแห่งชาติ GB/T20840.1-2010, GB/T20840.5-2013 อย่างเคร่งครัด และ กิกะไบต์/T19749-2005. กระบวนการออกแบบ การผลิต และการทดสอบได้รับมาตรฐาน และพารามิเตอร์ประสิทธิภาพทั้งหมดตรงตาม ข้อกำหนดการทดสอบเชิงป้องกันสำหรับอุปกรณ์ไฟฟ้า

หม้อแปลงแรงดันไฟฟ้าตัวเก็บประจุ

TYD-35 (66, 110/220)kV-0.01 (0.02)

คำแนะนำทั่วไป

คำอธิบายรุ่นผลิตภัณฑ์

- TYD: รหัสพิเศษสำหรับหม้อแปลงแรงดันไฟฟ้าแบบ capacitive
- 110/3: แรงดันไฟฟ้าเฟสพิกัดของระบบที่เข้ากันได้คือ 110kV
- 0.02: อัตราความจุไฟฟ้าของตัวแบ่งแรงดันไฟฟ้าแบบคาปาซิทีฟคือ 0.02μF
- รหัสคุณลักษณะส่วนต่อท้าย: H - ประเภทป้องกันมลพิษ; G - ประเภทระดับความสูง (เหมาะสำหรับความสูงมากกว่า 2,000 ม.) F - เหมาะสำหรับระบบที่มีการลงกราวด์จุดที่เป็นกลางซึ่งไม่มีประสิทธิผล

ตัวอย่าง: TYD110/3-0.02FH แสดงถึงหม้อแปลงแรงดันไฟฟ้าแบบคาปาซิทีฟที่เหมาะสำหรับจุดที่เป็นกลาง 110kV โครงข่ายไฟฟ้าที่มีการลงกราวด์ไม่มีประสิทธิภาพ โดยมีพิกัดความจุ 0.02μF และพิกัดการป้องกันมลภาวะสูง

ส่วนประกอบโครงสร้างหลัก

1. ตัวแบ่งแรงดันไฟฟ้าแบบคาปาซิทีฟ

ประกอบด้วยตัวเก็บประจุแบบคัปปลิ้งและตัวเก็บประจุแบบแบ่งแรงดันไฟฟ้าซ้อนกัน ตัวเก็บประจุหลายชุด องค์ประกอบต่างๆ เชื่อมต่อกันเป็นอนุกรมภายในบุชชิ่งพอร์ซเลน ใช้ฟิล์มบางและกระดาษคาปาซิเตอร์คุณภาพสูง คอมโพสิตอิเล็กทริกและชุบสุญญากาศด้วยน้ำมันฉนวนคุณภาพสูง อุปกรณ์มีการปิดผนึกอย่างสมบูรณ์ โครงสร้างพร้อมอุปกรณ์ชดเชยน้ำมันในตัวเพื่อรักษาแรงดันภายในให้คงที่ป้องกันการรั่วไหลของน้ำมัน ไม่จำเป็นต้องเก็บตัวอย่างนอกสถานที่ แยกความชื้นและสิ่งสกปรกภายนอกได้อย่างมีประสิทธิภาพ และรับประกันความเสถียร ประสิทธิภาพของฉนวน

2. อุปกรณ์แม่เหล็กไฟฟ้า

หม้อแปลงแรงดันไฟฟ้า 110 kV Pt ถูกปิดผนึกทั้งหมดภายในถังเหล็กที่เติมน้ำมัน (ซึ่งยังทำหน้าที่เป็น ฐานตัวเก็บประจุ) รวมถึงหม้อแปลงขั้นกลาง เครื่องปฏิกรณ์แบบชดเชย และเครื่องปฏิกรณ์แบบอิ่มตัวเร็ว สิ่งที่ทำให้ชื้น ประกอบสำเร็จด้วยคาปาซิเตอร์แบ่งแรงดันต่ำก่อนออกจากโรงงาน แม่เหล็กไฟฟ้า หน่วยและวงจรน้ำมันของตัวแบ่งตัวเก็บประจุจะถูกแยกออกจากกันโดยสิ้นเชิงทำให้มั่นใจได้ว่าไม่มีการรบกวนและการทำงานที่มั่นคง สายไฟรองและขั้วคลื่นพาหะตั้งอยู่ตรงกลางในกล่องรวมสัญญาณที่ผนังด้านข้างของถัง มีป้ายกำกับชัดเจนเพื่อให้เดินสายไฟและบำรุงรักษาได้ง่ายในสถานที่

ฟังก์ชั่นผลิตภัณฑ์หลัก

1. การวัดพลังงานและการตรวจสอบแรงดันไฟฟ้า

ลดระดับเอาต์พุตอย่างแม่นยำเพื่อให้สัญญาณแรงดันต่ำมาตรฐาน โดยให้การสนับสนุนข้อมูลพลังงานที่เชื่อถือได้ การวัดพลังงานกริดและการตรวจสอบแรงดันไฟฟ้าแบบเรียลไทม์

2. การป้องกันรีเลย์กริดไฟฟ้า

ติดตั้งระบบป้องกันรีเลย์และอุปกรณ์ควบคุมอัตโนมัติ ช่วยให้สามารถระบุข้อผิดพลาดของโครงข่ายไฟฟ้า การตรวจสอบการซิงโครไนซ์และการป้องกันสาย การป้องกันความเสียหายของอุปกรณ์และอุบัติเหตุจากโครงข่ายไฟฟ้าที่เกิดจาก ความผิดปกติของแรงดันไฟฟ้า

3. การเชื่อมต่อการสื่อสารของผู้ให้บริการ

ทำหน้าที่เป็นตัวเก็บประจุคัปปลิ้งเฉพาะสำหรับการสื่อสารกับผู้ให้บริการสายไฟ โดยให้ช่องสัญญาณที่เสถียร การส่งข้อมูลโครงข่ายไฟฟ้าและการทำงานและการบำรุงรักษาระยะไกล

พารามิเตอร์ทางเทคนิคและสภาพแวดล้อมในการทำงาน

1. พารามิเตอร์ทางเทคนิคหลัก

- เงื่อนไขการใช้งานที่เข้ากันได้: ระบบไฟ AC 50/60Hz
- แรงดันไฟขาออกรอง: 100/√3V, 100V (ข้อกำหนดมาตรฐาน)
- แทนเจนต์การสูญเสียอิเล็กทริก: ≤0.002
- ข้อผิดพลาดของตัวเก็บประจุ: ไม่เกิน ± 2% ของพิกัดป้ายชื่อ
- ความต้านทานของฉนวน: ≥500MΩ (วัดด้วยเมกะโอห์มมิเตอร์ 2500V)
- ความสามารถในการใช้งานแรงดันไฟฟ้าเกิน: การทำงานระยะยาวที่แรงดันไฟฟ้า 1.2 เท่า; การดำเนินงานระยะสั้นที่ 1.5 คูณแรงดันไฟฟ้าที่กำหนดเป็นเวลา 30 วินาที; ประเภท F สามารถทำงานได้ต่อเนื่องเป็นเวลา 8 ชั่วโมงที่แรงดันไฟฟ้าพิกัด 1.9 เท่า

2. สภาพแวดล้อมที่เกี่ยวข้อง

- อุณหภูมิในการทำงาน: -40°C~+45°C (ปรับแต่งได้สำหรับสภาวะพิเศษ)
- ต้านทานความเร็วลมสูงสุด: 150 กม./ชม
- ระดับความสูงที่ใช้บังคับ: ≤2000m (รุ่นระดับความสูงสูงตามคำขอ)
- ความหนาของไอซิ่งสูงสุด: 10 มม
- ระดับการป้องกันมลพิษ: คลาส D มาตรฐาน (ระยะการซึมผ่าน ≥ 43.3 มม./กิโลโวลต์), คลาส E เสริม (ระยะการซึมผ่าน ≥ 53.7 มม./กิโลโวลต์)

กรณีสมัครงานทางวิศวกรรม

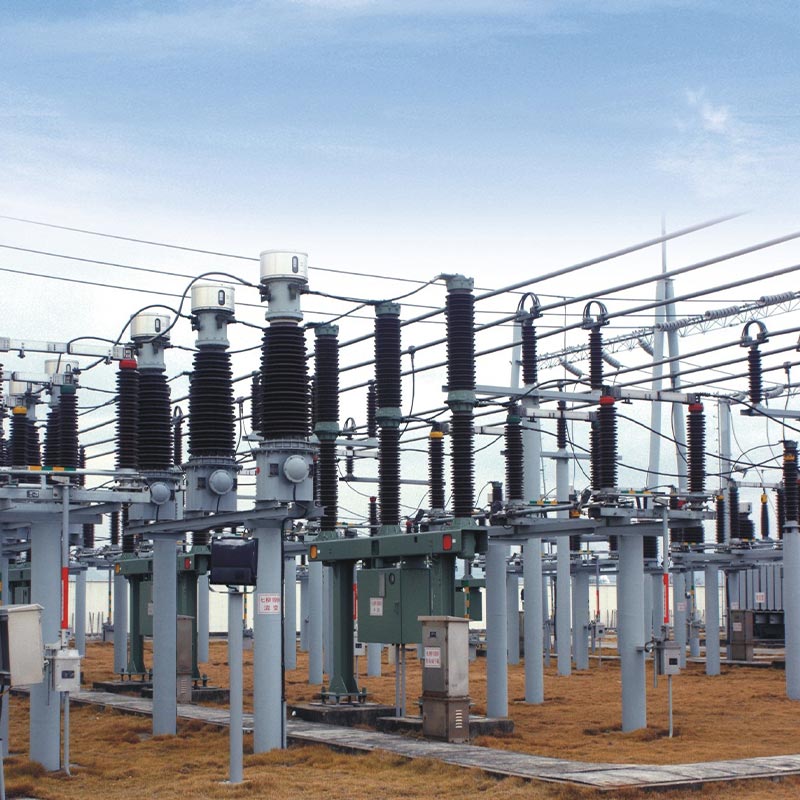

Usune TYD110/3-0.02FH หม้อแปลงแรงดันไฟฟ้าป้องกันมลพิษ 110 kV Pt ถูกนำไปใช้กับกลางแจ้งได้สำเร็จ โครงการปรับปรุงสถานีย่อยระดับภูมิภาค 110kV ในมณฑลเจ้อเจียง สถานีย่อยนี้ให้บริการโดยรอบ สวนอุตสาหกรรมและพื้นที่พักอาศัยที่ต้องการความเสถียรของแหล่งจ่ายไฟที่สูงมากและความน่าเชื่อถือของอุปกรณ์ ตั้งอยู่ในพื้นที่ชายฝั่งทะเลที่มีความชื้นสูง ละอองเกลือสูง มีมลภาวะหนักและมีลมทะเลบ่อยครั้ง โครงการต้องการประสิทธิภาพการป้องกันมลภาวะ การกัดกร่อน และการต่อต้านริ้วรอยจากไฟฟ้าแรงสูงอย่างเข้มงวด อุปกรณ์

อุปกรณ์ได้รับการยก ติดตั้ง และทดสอบการใช้งานอย่างเคร่งครัดตามข้อกำหนดเฉพาะของผู้ผลิต ก่อนที่จะถูกนำไปใช้งาน สองปีของการดำเนินงานและการบำรุงรักษาในสถานที่และข้อมูลการทดสอบตามปกติแสดงให้เห็นว่า พารามิเตอร์หลัก เช่น ความจุของอุปกรณ์และการสูญเสียอิเล็กทริกเป็นไปตามมาตรฐานแห่งชาติอย่างสม่ำเสมอ โดยไม่มี ปัญหาต่างๆ เช่น น้ำมันรั่ว เสียงผิดปกติ หรือการเบี่ยงเบนของพารามิเตอร์ ป้องกันการเปรอะเปื้อนและป้องกันการกัดกร่อนที่เหนือกว่า โครงสร้างต้านทานการกัดกร่อนของสเปรย์เกลือชายฝั่งและอากาศชื้นได้อย่างมีประสิทธิภาพ หลีกเลี่ยงข้อผิดพลาดทั่วไปเช่น อายุของฉนวนและความผันผวนของแรงดันไฟฟ้าในหม้อแปลงเครื่องมือแบบดั้งเดิม มันเติมพลังได้อย่างมั่นคง การวัดแสง การตรวจสอบแรงดันไฟฟ้า และการเชื่อมต่อการสื่อสารของผู้ให้บริการ เพื่อให้มั่นใจว่าการจ่ายพลังงานอย่างต่อเนื่องและปลอดภัยให้กับ สถานีย่อยและตรวจสอบเสถียรภาพและความสามารถในการปรับตัวของผลิตภัณฑ์อย่างเต็มที่ภายใต้สภาพกลางแจ้งที่รุนแรง

ข้อมูลจำเพาะการติดตั้งและบำรุงรักษา

1.จุดติดตั้ง

อุปกรณ์นี้จัดส่งเป็นชุดตัวแบ่งแรงดันไฟฟ้าของตัวเก็บประจุ + อุปกรณ์แม่เหล็กไฟฟ้าครบชุด การติดตั้งต้อง ปฏิบัติตามหมายเลขแผ่นป้ายอย่างเคร่งครัด ห้ามผสมและเปลี่ยนโดยพลการโดยเด็ดขาด สำหรับอุปกรณ์ การยกต้องใช้รูยกเฉพาะสำหรับถังน้ำมันหน่วยแม่เหล็กไฟฟ้า การยกโดยตรงของ ห้ามใช้บูชพอร์ซเลนของตัวเก็บประจุ ฐานรากยึดด้วยน๊อตความแข็งแรงสูง M20 และโดยรวม มุมเอียงในการติดตั้งคือ ≤ 2/1,000 มม. เพื่อให้มั่นใจว่าการทำงานของอุปกรณ์มีเสถียรภาพ

ข้อกำหนดในการเดินสายไฟที่สำคัญ: ขั้วต่อแดมเปอร์ d1 และ d2 ต้องเชื่อมต่อได้อย่างน่าเชื่อถือ วงจรเปิดอย่างเคร่งครัด ต้องห้าม เมื่อไม่ได้เชื่อมต่อกับอุปกรณ์พาหะ ขั้วต่อ N และ X จะต้องลัดวงจรอย่างน่าเชื่อถือ ระหว่าง การทำงานของอุปกรณ์ ขั้วต่อ X จะต้องต่อสายดินโดยตรงและเชื่อถือได้ เพื่อป้องกันไม่ให้ไฟฟ้าแรงสูงเข้ามา ตู้รอง ทำให้อุปกรณ์เสียหาย และเป็นอันตรายต่อความปลอดภัยส่วนบุคคล

2.การดำเนินงานและการบำรุงรักษาและข้อควรระวังด้านความปลอดภัย

อุปกรณ์นี้มีโครงสร้างแช่น้ำมันแบบปิดผนึกอย่างสมบูรณ์ ทำให้มั่นใจได้ถึงประสิทธิภาพที่มั่นคงและขจัดความจำเป็น สำหรับการเก็บตัวอย่างและการทดสอบน้ำมันเป็นประจำ การบำรุงรักษาตามปกติจำเป็นต้องมีการตรวจสอบการปิดผนึกของอุปกรณ์เป็นระยะเท่านั้น สภาพความแน่นของขั้วต่อ และการแก้ไขปัญหาเสียงผิดปกติ ความผิดปกติของแรงดันไฟฟ้าทุติยภูมิ และกะทันหัน แรงดันไฟฟ้าพุ่งสูงขึ้นในการเชื่อมต่อเดลต้าแบบเปิด การถอดสลักเกลียวยึดและการซีลของอุปกรณ์โดยไม่ได้รับอนุญาต โครงสร้างเป็นสิ่งต้องห้ามโดยเด็ดขาด ต้องไม่ถอดตัวแบ่งตัวเก็บประจุและอุปกรณ์แม่เหล็กไฟฟ้าออกหากไม่มี ได้รับอนุญาตจากผู้ผลิต หลังจากที่อุปกรณ์ถูกทิ้งแล้ว จะต้องส่งมอบให้กับสิ่งแวดล้อมในท้องถิ่น แผนกป้องกันเพื่อการกำจัดแบบรวมศูนย์และไม่เป็นอันตรายเพื่อป้องกันมลภาวะต่อสิ่งแวดล้อม

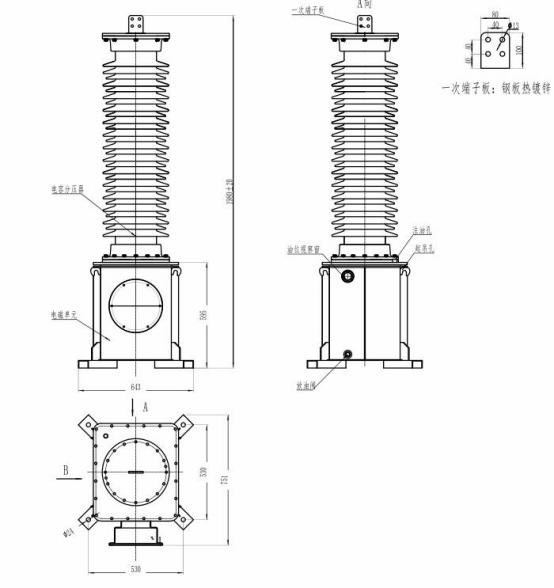

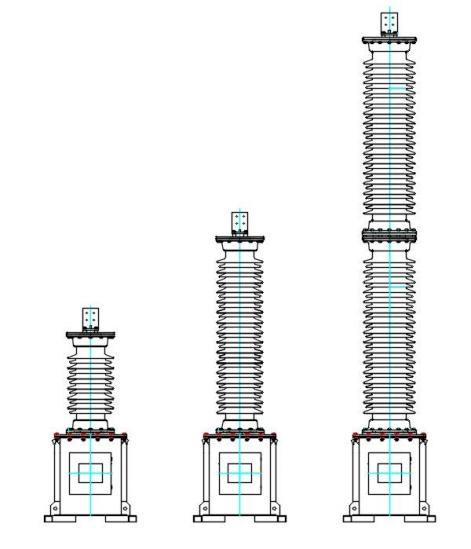

ขนาดสินค้า.

อ้างอิงโครงการ

โครงการปล่อยจรวด Cas-space

รายงานการทดสอบ

คำถามที่พบบ่อย

คำถามที่ 1: อะไรคือความแตกต่างระหว่างรุ่นต่อท้าย H, G และ F ของหม้อแปลงแรงดันไฟฟ้า Usune 110 kV Pt และ เหมาะกับสถานการณ์ใดบ้าง?

H เป็นประเภทต้านทานมลภาวะ เหมาะสำหรับสถานการณ์ชายฝั่งทะเลและอุตสาหกรรมที่มีมลพิษสูง พร้อมการปรับปรุงให้ดีขึ้น ระยะห่างตามผิวฉนวนและความต้านทานการกัดกร่อน G เป็นประเภทระดับความสูง เหมาะสำหรับพื้นที่ที่สูงกว่า 2,000 ม. เหมาะสำหรับสภาพแวดล้อมที่มีแรงดันไฟฟ้าต่ำและอัลตราไวโอเลตที่แข็งแกร่ง F เป็นแบบเฉพาะสำหรับจุดที่เป็นกลางซึ่งไม่มีประสิทธิผล การต่อสายดินที่มีความทนทานต่อแรงดันไฟฟ้าเกินที่แข็งแกร่ง เหมาะสำหรับระบบโครงข่ายไฟฟ้าที่สอดคล้องกัน รูปแบบที่เหมาะสม สามารถเลือกได้ตามสภาพแวดล้อมทางภูมิศาสตร์และระบบโครงข่ายไฟฟ้าของโครงการ

คำถามที่ 2: เหตุใดจึงห้ามมิให้ถอดขั้วต่อ D1, D2 และ N-X ในระหว่างการทำงานของอุปกรณ์โดยเด็ดขาด

D1 และ D2 เป็นขั้วต่อแดมเปอร์ การเปิดจะทำให้เกิดความล้มเหลวของแดมเปอร์ ทำให้เกิดไฟกระชากแรงดันไฟเกินภายในและ ทำให้เกิดความเสียหายอย่างถาวรต่อตัวเก็บประจุและหน่วยแม่เหล็กไฟฟ้า เมื่อไม่มีการเชื่อมต่ออุปกรณ์ของผู้ให้บริการ การถอดขั้วต่อ N-X จะทำให้ไฟฟ้าแรงสูงเข้าสู่กล่องรวมสัญญาณรอง ซึ่งจะทำให้ไฟรองดับลง อุปกรณ์ติดตามและป้องกันและก่อให้เกิดอุบัติเหตุด้านความปลอดภัย ความน่าเชื่อถือของการเชื่อมต่อเทอร์มินัลจะต้องเป็น ตรวจสอบก่อนที่จะทดสอบการใช้งานอุปกรณ์

คำถามที่ 3: หม้อแปลงแรงดันไฟฟ้า Usune 110 kV Pt จำเป็นต้องมีการเก็บตัวอย่างและทดสอบน้ำมันเป็นระยะๆ ระหว่างการทำงานหรือไม่

ไม่ ไม่จำเป็นต้องเก็บตัวอย่างและทดสอบน้ำมันเป็นระยะๆ หน่วยแม่เหล็กไฟฟ้าทำงานที่แรงดันไฟฟ้าต่ำ และ การทดสอบการปิดผนึกและประสิทธิภาพครบชุดเสร็จสิ้นก่อนออกจากโรงงานเพื่อให้มั่นใจในความน่าเชื่อถือ ประสิทธิภาพการปิดผนึก การสุ่มตัวอย่างนอกสถานที่จะรบกวนสมดุลแรงดันภายในของอุปกรณ์ ซึ่งนำไปสู่ ปัญหาที่อาจเกิดขึ้น เช่น ระดับน้ำมันลดลง ความชื้นแทรกซึม และการเสื่อมสภาพของฉนวน การตรวจสอบตามปกติเท่านั้น จำเป็นต้องตรวจสอบความสมบูรณ์ของซีลและความเสถียรของพารามิเตอร์ทางไฟฟ้า หากพารามิเตอร์ผิดปกติ ติดต่อผู้ผลิตเพื่อทดสอบเฉพาะทาง
