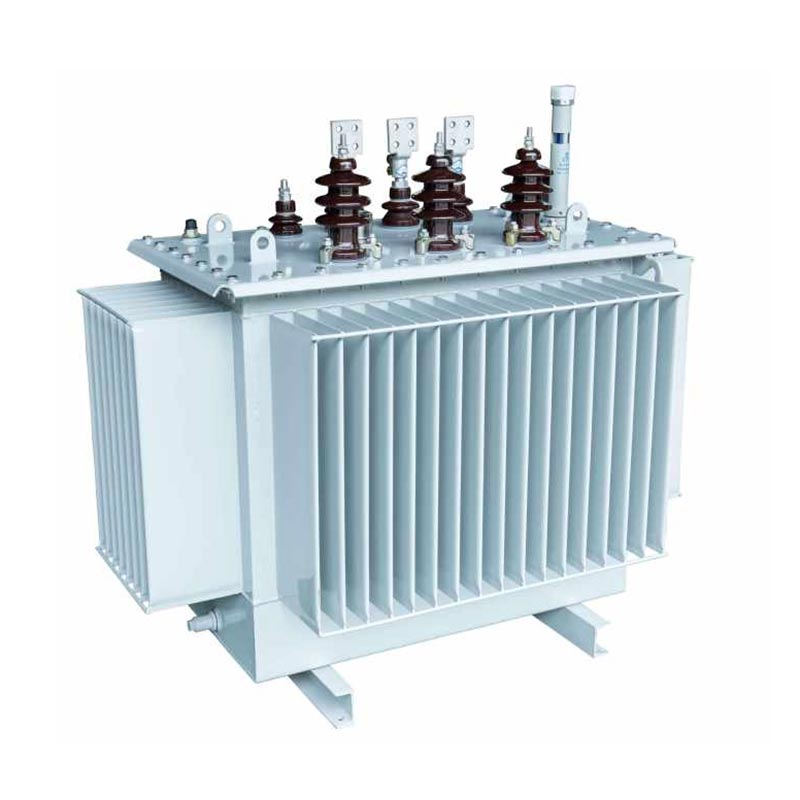

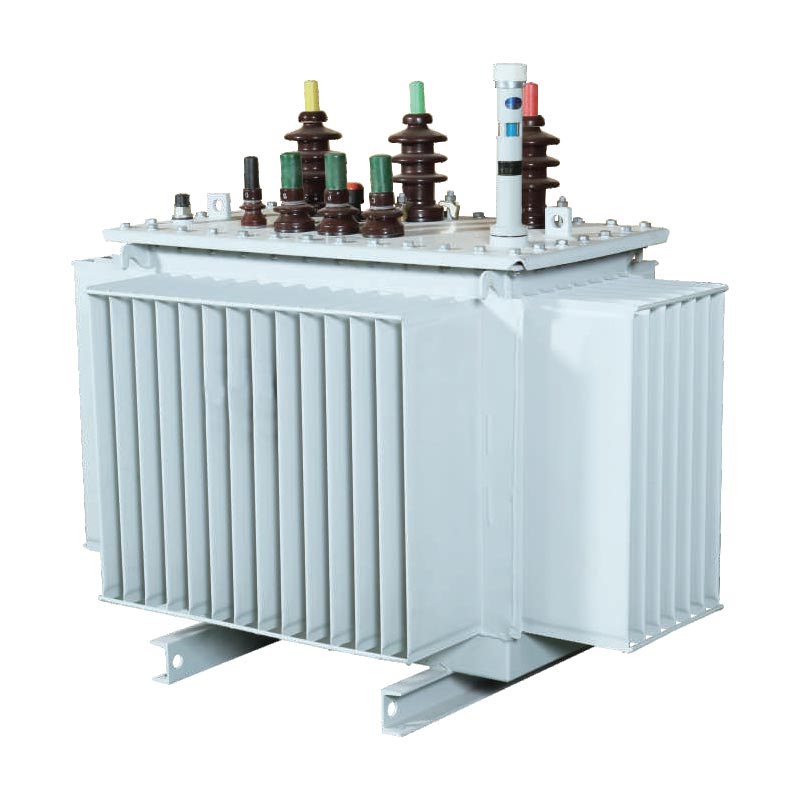

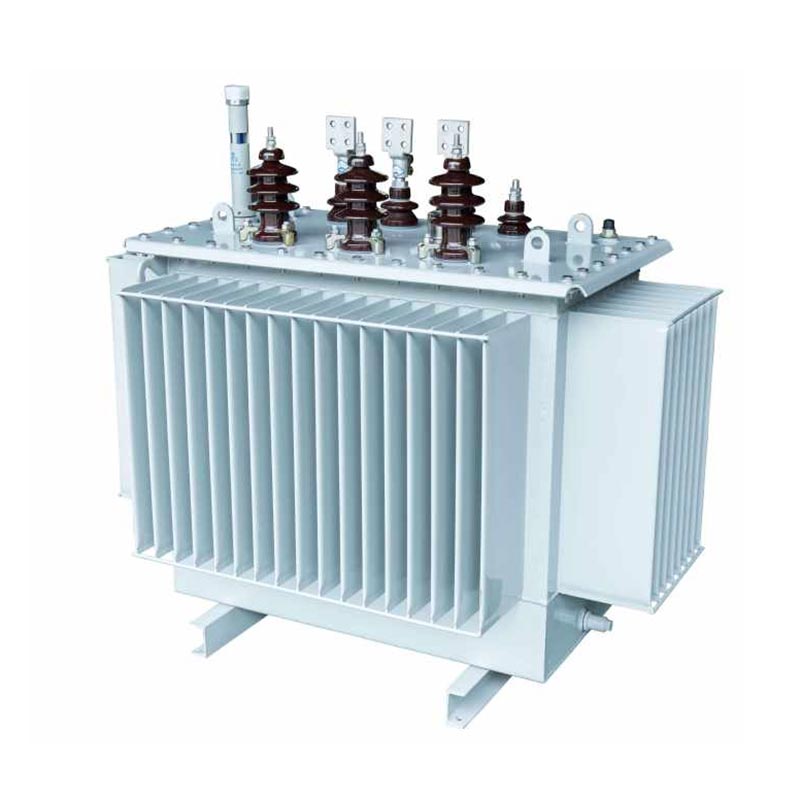

หม้อแปลงไฟฟ้าระบบจำหน่าย USUNE 3 เฟส Onan (ONAN) ได้รับการพัฒนาและผลิตโดย USUNE, a ผู้ผลิตมืออาชีพที่บูรณาการการวิจัยและพัฒนา การผลิต และการขาย ได้รับการออกแบบมาโดยเฉพาะสำหรับขุมพลัง ความต้องการการกระจายของพื้นที่เมืองและชนบทสมัยใหม่และสถานประกอบการอุตสาหกรรมและเหมืองแร่ การแก้ปัญหาเช่น ประสิทธิภาพต่ำ การใช้พลังงานสูง และความเสถียรต่ำของหม้อแปลงแบบเดิม สินค้าถูกผลิตขึ้น ในโรงงานที่ได้มาตรฐานของ USUNE โดยอาศัยระบบการควบคุมคุณภาพที่เข้มงวดเพื่อให้มั่นใจว่าอุปกรณ์แต่ละชิ้น เป็นไปตามมาตรฐานอุตสาหกรรมสากลและสามารถทำงานได้อย่างเสถียรภายใต้สภาวะการทำงานที่รุนแรงต่างๆ
หม้อแปลงไฟฟ้าระบบจำหน่าย Onan 3 เฟสใช้แกนบาดแผลสามมิติที่มีรูปสามเหลี่ยมด้านเท่า การจัดเรียงช่วยขจัดช่องว่างอากาศในวงจรแม่เหล็กส่งผลให้ขดลวดแน่นขึ้นและสั้นที่สุด ความยาววงจรแม่เหล็กสามเฟส พื้นที่หน้าตัดของคอลัมน์หลักมีลักษณะเกือบเป็นวงกลม ปรับให้เหมาะสม โครงสร้างวงจรแม่เหล็ก ลดการใช้พลังงานและเสียงรบกวนในการทำงาน บรรลุความสมดุลแบบสามเฟส และ ลดส่วนประกอบฮาร์มอนิกที่สามลง วางรากฐานสำหรับการจ่ายไฟที่มีประสิทธิภาพและมีเสถียรภาพ
ผลิตภัณฑ์นี้เหมาะสำหรับการอัพเกรดโครงข่ายไฟฟ้าในเมืองและชนบท รวมถึงสถานการณ์องค์กรอุตสาหกรรมและเหมืองแร่ และ สามารถจับคู่ได้อย่างสมบูรณ์แบบกับสถานีย่อยแบบโมดูลาร์และสำเร็จรูป โดยให้การสนับสนุนแหล่งจ่ายไฟที่เชื่อถือได้ ในฐานะที่เป็น ผู้จัดจำหน่ายอุปกรณ์ไฟฟ้ามืออาชีพ USUNE มีประสบการณ์ด้าน R&D และการผลิตที่กว้างขวางและสามารถให้ได้ โซลูชันที่ปรับแต่งตามความต้องการของลูกค้า
หม้อแปลงไฟฟ้าระบบจำหน่าย 3 เฟส Onan ใช้แผ่นเหล็กซิลิกอนที่มีเกรนคุณภาพสูงและดีเยี่ยม การซึมผ่านของแม่เหล็กและการสูญเสียต่ำ ใช้เครื่องตัดขวาง GEORG ของเยอรมันพร้อมการตัดตะเข็บ 45° เพื่อให้มั่นใจ ความแม่นยำของแกนและลดการรั่วไหลของแม่เหล็ก แผ่นเหล็กซิลิกอนพับเป็นวงกลมหลายขั้นตอน หน้าตัด เพิ่มประสิทธิภาพวงจรแม่เหล็ก ลดเสียงรบกวนและการใช้พลังงาน และปรับปรุงพลังงาน ประสิทธิภาพ
ขดลวดไฟฟ้าแรงสูงเป็นทรงกระบอกในขณะที่ขดลวดแรงดันต่ำเป็นทรงกระบอกหรือชนิดฟอยล์ปรับปรุงได้อย่างมีประสิทธิภาพ ความต้านทานไฟฟ้าลัดวงจรและฟ้าผ่า การออกแบบคอยล์มีเหตุผล โดยมีวงจรแม่เหล็กสม่ำเสมอ การกระจายสินค้า ลดความร้อนสูงเกินเฉพาะจุด ยืดอายุการใช้งาน และรับประกันการทำงานที่มั่นคง
ผลิตจากแผ่นเหล็กรีดเย็นคุณภาพสูงที่มีความแม่นยำสูง ผลิตโดยใช้ถังน้ำมันลูกฟูก GEORG ของเยอรมัน สายการผลิตทำให้มั่นใจถึงความแข็งแรงของโครงสร้างและการปิดผนึก พื้นผิวเคลือบด้วยสารเคลือบป้องกันการกัดกร่อน เหมาะสำหรับสภาพแวดล้อมที่รุนแรงเช่นโรงงานปิโตรเคมี ตรงตามข้อกำหนดการปกป้องสิ่งแวดล้อม ที่ โครงสร้างลูกฟูกผสมผสานการกระจายความร้อนและการปรับตัวเข้ากับการขยายตัวและการหดตัวเนื่องจากความร้อนของน้ำมัน ในขณะที่ การออกแบบที่ปิดสนิทช่วยชะลอการเสื่อมสภาพของน้ำมันและยืดอายุของหม้อแปลง
หม้อแปลงไฟฟ้าระบบจำหน่าย Onan แบบ 3 เฟสใช้โครงสร้างฉนวน Class A พร้อมฉนวนที่ดีเยี่ยม ประสิทธิภาพสามารถทนต่อแรงกระแทกไฟฟ้าแรงสูงได้ มีการจัดเรียงคอยล์แรงสูงและแรงต่ำ ศูนย์กลางและระยะห่างของคอยล์ใช้ปลอกกระดาษแข็งที่มีช่องว่างน้ำมันเล็กน้อยเพื่อปรับปรุงประสิทธิภาพของฉนวน ป้องกันการลัดวงจรและให้การทำงานที่ปลอดภัยและมั่นคง
หม้อแปลงไฟฟ้าระบบจำหน่าย USUNE 3 เฟส Onan (ONAN) ครอบคลุมระดับแรงดันไฟฟ้าสามระดับ: 10KV, 20KV และ 36KV การประชุม ความต้องการการกระจายพลังงานต่างๆ สามารถปรับแต่งตามภาระจริงของลูกค้า ข้อกำหนดหลัก และสถานการณ์การติดตั้ง มอบโซลูชันที่ยืดหยุ่น
1. ค่าไฟฟ้า (RMB/ปี) = [การสูญเสียขณะไม่มีโหลด (kW) + การสูญเสียโหลด (kW) × (อัตราการโหลดเฉลี่ย)²] × 365 (วัน) × 24
(ชั่วโมง) ×
ราคาค่าไฟฟ้า
2. การปล่อย CO2 = [การสูญเสียขณะไม่มีโหลด (kW) + การสูญเสียโหลด (kW) × (อัตราการโหลดเฉลี่ย)²] × 365 (วัน) × 24 (ชั่วโมง) × การปล่อยก๊าซ
ปัจจัย (kg-CO₂/kWh)
ไม่มีโหลดและการสูญเสียโหลดของผลิตภัณฑ์ต่ำกว่าหม้อแปลงแบบเดิมอย่างมาก ซึ่งลดลงอย่างมาก ค่าไฟฟ้าของผู้ใช้และการปล่อย CO2 ในฐานะผู้ผลิตที่มีรากฐานในประเทศจีน USUNE ยึดมั่นในแนวคิดเรื่องสีเขียว ปรับปรุงการออกแบบผลิตภัณฑ์ให้เหมาะสมอย่างต่อเนื่อง และส่งเสริมการพัฒนาที่ยั่งยืนของอุตสาหกรรมพลังงาน
1. การอัพเกรดโครงข่ายไฟฟ้าในเมืองและชนบท: ปรับปรุงเสถียรภาพและประสิทธิภาพของโครงข่ายไฟฟ้า การแก้ปัญหาของ แหล่งจ่ายไฟไม่เพียงพอและการใช้พลังงานสูง
2. องค์กรอุตสาหกรรมและเหมืองแร่: ตอบสนองความต้องการแหล่งจ่ายไฟกำลังสูงและมีเสถียรภาพ ทนทานต่อสภาวะที่รุนแรง สภาพแวดล้อมและรับประกันการทำงานของอุปกรณ์การผลิต
3. สถานีย่อยแบบโมดูลาร์และสำเร็จรูป: โครงสร้างกะทัดรัด ติดตั้งและบำรุงรักษาสะดวก ลดพื้นที่ พื้นที่และต้นทุนการก่อสร้าง
| ความจุที่กำหนด (kVA) | เอชวี (กิโลโวลต์) | ช่วงการกรีดไฟฟ้าแรงสูง | เลเวล (กิโลโวลต์) | กลุ่มเวกเตอร์ | การสูญเสียขณะไม่มีโหลด (kW) | การสูญเสียน้ำหนัก (กิโลวัตต์) | กระแสไฟไม่โหลด (%) | ความต้านทาน (%) | น้ำหนักรวม (กก.) | ยาว×กว้าง×สูง (มม.) | ศูนย์ติดตั้ง / รูติดตั้ง (มม.) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | หยิน0 ไดน์11 |
100 | 630/600 | 1.8 | 4.0 | 335 | 1,030×690×860 | 400x400/4xφ14 |
| 50 | 130 | 910/870 | 1.6 | 410 | 1,045×700×925 | 400x400/4×φ14 | |||||
| 63 | 150 | 1090/1040 | 1.5 | 460 | 1,075×710×940 | 400x400/4×φ14 | |||||
| 80 | 180 | 1310/1250 | 1.4 | 490 | 1080×715×995 | 400×400/4×φ19 | |||||
| 100 | 200 | 1580/1500 | 1.3 | 550 | 1110×730×1020 | 40×400(50)14×019 | |||||
| 125 | 240 | 1890/1800 | 1.2 | 615 | 1135×740×1035 | 40x×400(50)4×019 | |||||
| 160 | 280 | 2310/2200 | 1.1 | 695 | 1155×755×1050 | 550×550/4×φ19 | |||||
| 200 | 340 | 2730/2600 | 1 | 790 | 1200×770×1075 | 550×550/4×φ19 | |||||
| 250 | 400 | 3200/3050 | 0.9 | 930 | 1240×800×1100 | 550×550/4xφ19 | |||||
| 315 | 480 | 3830/3650 | 0.8 | 1110 | 1305×840×1120 | 550×550/4×φ19 | |||||
| 400 | 570 | 4520/4300 | 0.7 | 1290 | 1390×900×1160 | 660×660/4xφ19 | |||||
| 500 | 680 | 5410/5150 | 0.7 | 1510 | 1500×990×1195 | 660×660/4×φ19 | |||||
| 630 | 810 | 6200 | 0.6 | 4.5 | 1730 | 1580×1030×1305 | 660×660/4xφ19 | ||||
| 800 | 980 | 7500 | 0.6 | 2075 | 1705×1140×1360 | 820×820/4×φ19 | |||||
| 1000 | 1150 | 10300 | 0.5 | 2490 | 1730×1290×1395 | 820×820/4×φ19 | |||||
| 1250 | 1360 | 12000 | 0.4 | 2960 | 1780×1320×1480 | 820×820/4×φ19 | |||||
| 1600 | 1640 | 14500 | 0.4 | 3515 | 1890×1430×1520 | 820×820/4×φ19 | |||||
| 2000 | 1940 | 18300 | 0.4 | 5 | 4880 | 2050×1360×1840 | 820×820/4×φ19 | ||||
| 2500 | 2290 | 21200 | 0.4 | 6010 | 2170×1430×2015 | 1070×1070/4×φ19 |
หมายเหตุ: สำหรับทรานส์ฟอร์มเมอร์ที่มีความจุพิกัด 500 kVA และต่ำกว่า การสูญเสียโหลดเหนือทางลาดในตารางคือ ใช้ได้กับ ไดน์11 กลุ่มการเชื่อมต่อ และการสูญเสียโหลดด้านล่างทางลาดใช้ได้กับกลุ่มการเชื่อมต่อ Yyn0
| ความจุที่กำหนด (kVA) | เอชวี (กิโลโวลต์) | ช่วงการกรีดไฟฟ้าแรงสูง | เลเวล (กิโลโวลต์) | กลุ่มเวกเตอร์ | การสูญเสียขณะไม่มีโหลด (kW) | การสูญเสียน้ำหนัก (กิโลวัตต์) | กระแสไฟไม่โหลด (%) | ความต้านทาน (%) | น้ำหนักรวม (กก.) | ยาว×กว้าง×สูง (มม.) | ศูนย์ติดตั้ง / รูติดตั้ง (มม.) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | หยิน0 ไดน์11 |
80 | 630/600 | 1.8 | 4.0 | 345 | 1175×685×925 | 400×400/4xφ14 |
| 50 | 100 | 910/870 | 1.6 | 430 | 1190×700×985 | 400×400/4xφ14 | |||||
| 63 | 110 | 1090/1040 | 1.5 | 500 | 1210×710×1015 | 400×400/4xφ14 | |||||
| 80 | 130 | 1310/1250 | 1.4 | 570 | 1240×730×1080 | 400×400/4xφ19 | |||||
| 100 | 150 | 1580/1500 | 1.3 | 590 | 1255×730×1095 | 400×400(550)4×Q19 | |||||
| 125 | 170 | 1890/1800 | 1.2 | 675 | 1300×740×1255 | 400×400(50)4×Q19 | |||||
| 160 | 200 | 2310/2200 | 1.1 | 755 | 1330×760×1275 | 550×550/4xφ19 | |||||
| 200 | 240 | 2730/2600 | 1 | 870 | 1360×770×1300 | 550×550/4xφ19 | |||||
| 250 | 290 | 3200/3050 | 0.9 | 1035 | 1390×800×1340 | 550×550/4xφ19 | |||||
| 315 | 340 | 3830/3650 | 0.8 | 1200 | 1440×820×1375 | 550×550/4xφ19 | |||||
| 400 | 410 | 4520/4300 | 0.7 | 1390 | 1470×830×1415 | 660×660/4xφ19 | |||||
| 500 | 480 | 5410/5150 | 0.7 | 1590 | 1545×950×1445 | 660×660/4xφ19 | |||||
| 630 | 570 | 6200 | 0.6 | 4.5 | 1950 | 1650×1000×1565 | 660×660/4xφ19 | ||||
| 800 | 700 | 7500 | 0.6 | 2375 | 1975×1060×1690 | 820×820/4xφ19 | |||||
| 1000 | 830 | 10300 | 0.5 | 2685 | 2160×1240×1725 | 820×820/4×φ19 | |||||
| 1250 | 970 | 12000 | 0.4 | 3110 | 2200×1260×1820 | 820×820/4xφ19 | |||||
| 1600 | 1170 | 14500 | 0.4 | 3800 | 2260×1320×1890 | 820×820/4xφ19 | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 5005 | 2540×1290×2225 | 820×820/4xφ19 | ||||
| 2500 | 1830 | 21200 | 0.4 | 6310 | 2625×1360×2395 | 1070×1070/4×φ19 |
| ความจุที่กำหนด (kVA) | เอชวี (กิโลโวลต์) | ช่วงการกรีดไฟฟ้าแรงสูง | เลเวล (กิโลโวลต์) | กลุ่มเวกเตอร์ | การสูญเสียขณะไม่มีโหลด (kW) | การสูญเสียน้ำหนัก (กิโลวัตต์) | กระแสไฟไม่โหลด (%) | ความต้านทาน (%) | น้ำหนักรวม (กก.) | ยาว×กว้าง×สูง (มม.) | ศูนย์ติดตั้ง / รูติดตั้ง (มม.) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | หยิน0 ไดน์11 |
80 | 505/480 | 1.8 | 4.0 | 390 | 1210×705×935 | 400×400/4×φ14 |
| 50 | 100 | 730/695 | 1.6 | 495 | 1255×715×1020 | 400×400/4×φ14 | |||||
| 63 | 110 | 870/830 | 1.5 | 540 | 1240×725×1045 | 400×400/4×φ14 | |||||
| 80 | 130 | 1050/1000 | 1.4 | 620 | 1270×740×1105 | 400×400/4×φ19 | |||||
| 100 | 150 | 1265/1200 | 1.3 | 685 | 1295×750×1120 | 40×40(550)14×019 | |||||
| 125 | 170 | 1510/1440 | 1.2 | 775 | 1345×760×1285 | 40×400(550)14×019 | |||||
| 160 | 200 | 1850/1760 | 1.1 | 890 | 1360×780×1325 | 550×550/4×φ19 | |||||
| 200 | 240 | 2185/2080 | 1 | 1005 | 1415×790×1340 | 550×550/4×φ19 | |||||
| 250 | 290 | 2560/2440 | 0.9 | 1130 | 1450×810×1360 | 550×550/4×φ19 | |||||
| 315 | 340 | 3065/2920 | 0.8 | 1320 | 1495×830×1410 | 550×550/4×φ19 | |||||
| 400 | 410 | 3615/3440 | 0.7 | 1445 | 1510×840×1435 | 660×660/4×φ19 | |||||
| 500 | 480 | 4330/4120 | 0.7 | 1735 | 1555×855×1495 | 660×660/4×φ19 | |||||
| 630 | 570 | 4960 | 0.6 | 4.5 | 2080 | 1655×905×1610 | 660×660/4×φ19 | ||||
| 800 | 700 | 6000 | 0.6 | 2465 | 1960×910×1725 | 820×820/4×φ19 | |||||
| 1000 | 830 | 8240 | 0.5 | 2755 | 2060×1210×1765 | 820×820/4×φ19 | |||||
| 1250 | 970 | 9600 | 0.4 | 3480 | 1590×1120×1940 | 820×820/4×φ19 | |||||
| 1600 | 1170 | 11600 | 0.4 | 4110 | 1670×1180×1770 | 820×820/4×φ19 | |||||
| 2000 | 1550 | 14640 | 0.4 | 5 | 5610 | 2240×1140×2495 | 820×820/4×φ19 | ||||
| 2500 | 1830 | 16960 | 0.4 | 6735 | 2315×1210×2670 | 1070×1070/4×φ19 |
โรงงานเราสามารถรับประกันราคาของเราสมเหตุสมผลและแข่งขันได้
โดยปกติเราจะเสนอราคาภายใน 24 ชั่วโมงหลังจากได้รับคำถามจากคุณ
ใช่ แน่นอน เรายอมรับ OEM
เวลานำขึ้นอยู่กับปริมาณที่สั่ง โดยปกติภายใน 15-20 วันหลังจากได้รับการชำระเงิน
ผลิตภัณฑ์ทั้งหมดจะได้รับการตรวจสอบโดยเริ่มจากอุปกรณ์เสริม และจะดำเนินการทดสอบตามปกติก่อนออกเดินทาง โรงงานของเรา
ถ่ายภาพหรือวิดีโอเกี่ยวกับปัญหาด้านคุณภาพและส่งให้เราตรวจสอบและยืนยันแล้วเราจะดำเนินการ ทางออกที่น่าพอใจสำหรับคุณภายใน 1-3 วัน
12 เดือนนับจากวันที่จัดส่ง
● เรามีความเชี่ยวชาญในสาขานี้มานานกว่า 14 ปี และมีทีมงาน R&D ที่มีประสบการณ์ดีคอยออกแบบ
และพัฒนางานแต่ละโครงการตามความต้องการพิเศษของลูกค้า
● เรามีขั้นตอนการควบคุมคุณภาพที่เข้มงวดอย่างยิ่งตั้งแต่ส่วนประกอบไปจนถึงผลิตภัณฑ์สำเร็จรูป
● ระยะเวลาการผลิตคงที่ภายใน 15-20 วัน
● เรามีรายงานการทดสอบผลิตภัณฑ์ครบชุด
● มีวิธีแก้ปัญหาขั้นตอนเดียว
