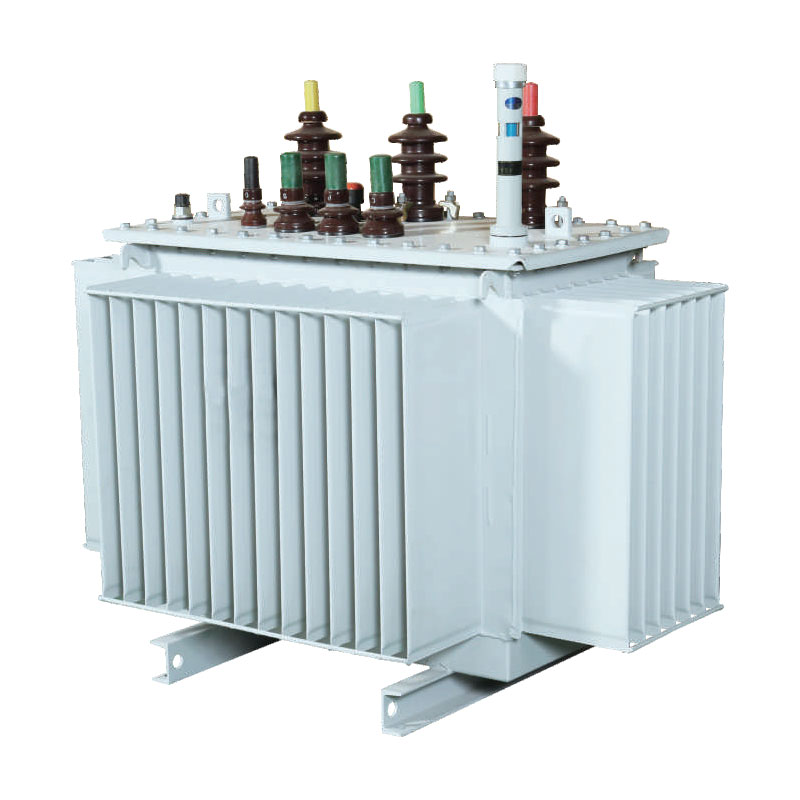

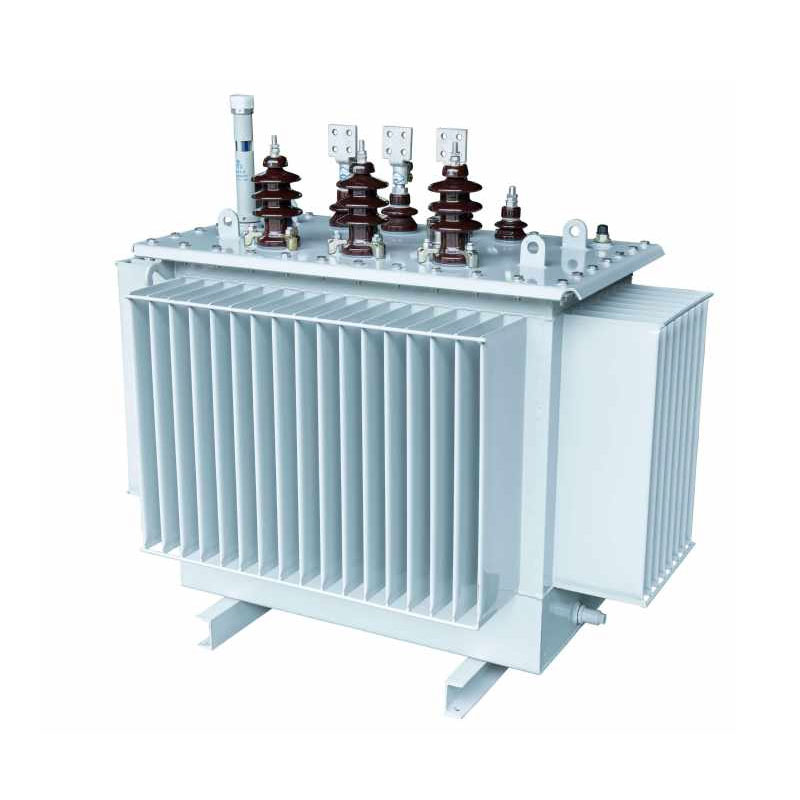

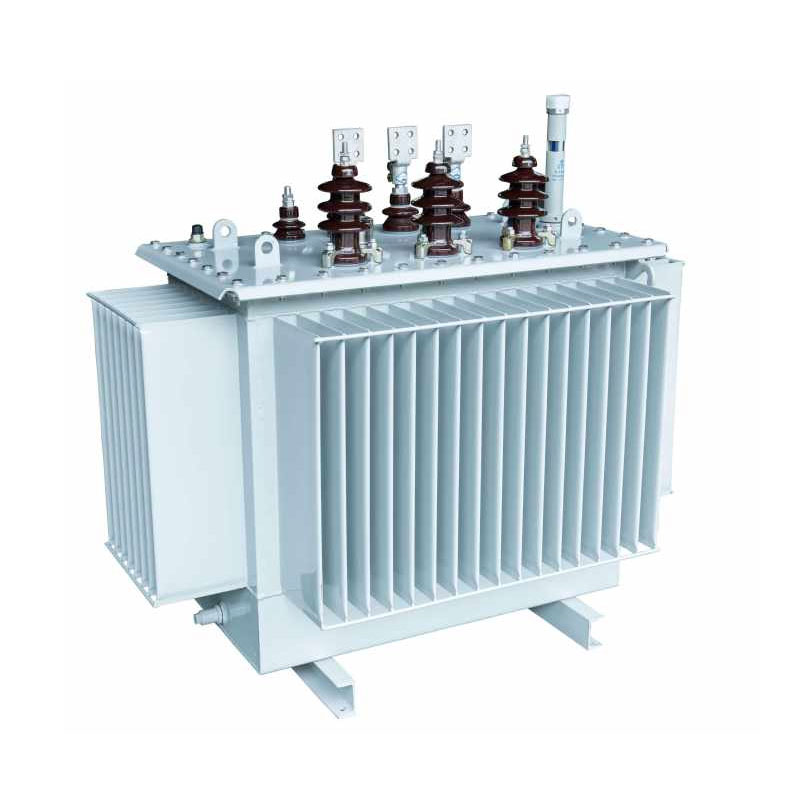

ปรับให้เหมาะสมสำหรับการใช้งานการกระจายแรงดันไฟฟ้าปานกลาง 10kV, 20kV และ 36kV, การกระจายแบบแช่ของเหลว Usune 2500kVA หม้อแปลงไฟฟ้าแตกต่างจากรุ่นแกนซ้อนแบบดั้งเดิมโดยใช้โครงสร้างแกนบาดแผล 3 มิติรูปสามเหลี่ยมด้านเท่า ส่งผลให้ระบบวงจรแม่เหล็กมีประสิทธิภาพมากขึ้น การออกแบบนี้ทำให้วงจรแม่เหล็กไม่มีช่องว่างมีค่าเท่ากันและ ความยาวเส้นทางขั้นต่ำตลอดทั้ง 3 เฟส ช่วยลดการสูญเสียขณะไม่มีโหลดและเสียงรบกวนในการทำงานได้อย่างมาก ในขณะเดียวกันก็มั่นใจได้ ความสมดุลสามเฟสที่มีความแม่นยำสูงและการปราบปรามฮาร์มอนิกที่สาม รวมกับฉนวนที่แช่น้ำมันไว้ เทคโนโลยีและการออกแบบป้องกันการกัดกร่อนระดับอุตสาหกรรม หม้อแปลงปรับให้เข้ากับสภาพการทำงานที่ซับซ้อนและครบถ้วน เป็นไปตามข้อกำหนดมาตรฐานของกริดอัจฉริยะสมัยใหม่
ผลิตและทดสอบตามมาตรฐานอุตสาหกรรมอย่างเข้มงวด หม้อแปลงเหล่านี้เหมาะสำหรับการอัพเกรดโครงข่าย ในเขตเมืองและชนบทตลอดจนแหล่งจ่ายไฟสำหรับอุตสาหกรรมและเหมืองแร่ ผสมผสานกันได้อย่างลงตัวด้วย หม้อแปลงไฟฟ้าแบบรวมและสถานีไฟฟ้าย่อยสำเร็จรูป นำเสนอความคล่องตัวในการใช้งานที่แข็งแกร่งและการปฏิบัติงานในระดับสูง ความมั่นคง
แกนใช้แผ่นเหล็กซิลิกอนที่มีเกรนที่มีความสามารถในการซึมผ่านสูงและมีฮิสเทรีซิสต่ำ สิ่งเหล่านี้เป็นการตัดที่แม่นยำ ใช้อุปกรณ์ตัดขวาง GEORG ของเยอรมัน และประกอบผ่านกระบวนการข้อต่อไร้รอยต่อ 45° ผ้าปูที่นอนจะซ้อนกันเพื่อ สร้างหน้าตัดวงกลมหลายขั้นตอน ขจัดการรั่วไหลของแม่เหล็กและการสูญเสียช่องว่างอากาศโดยสิ้นเชิง นี้ ลดการใช้พลังงานขณะไม่มีโหลดและเสียงรบกวนในการทำงานได้อย่างมีประสิทธิภาพ ทำให้มั่นใจได้ถึงความเสถียรของวงจรแม่เหล็กในระยะยาวและ ประสิทธิภาพที่สม่ำเสมอ
หม้อแปลงไฟฟ้าระบบจำหน่ายแบบแช่ของเหลวขนาด 2500kVA มีการกำหนดค่าคอยล์ที่แตกต่าง: แรงดันไฟฟ้าสูง ขดลวดใช้โครงสร้างทรงกระบอก ส่วนขดลวดแรงดันต่ำมีให้เลือกระหว่างแบบทรงกระบอกและแบบฟอยล์ โครงสร้าง การออกแบบนี้ช่วยเพิ่มความต้านทานของอุปกรณ์ต่อผลกระทบจากการลัดวงจรและกลไกได้อย่างมาก เสถียรภาพป้องกันการเสียรูปของขดลวดหรือความเสียหายที่เกิดจากการลัดวงจรของกริดอย่างกะทันหัน นอกจากนี้มัน ปรับการกระจายสนามแม่เหล็กให้เหมาะสม เพื่อให้มั่นใจว่าการทำงานของวงจรแม่เหล็กมีประสิทธิภาพมากขึ้นและกำลังโดยรวมที่สูงขึ้น ประสิทธิภาพการส่งผ่าน
ถังถูกสร้างขึ้นจากเหล็กแผ่นรีดเย็นที่มีความแม่นยำสูง ประดิษฐ์บนกระดาษลูกฟูก GEORG แบบพิเศษ สายการผลิตถัง พื้นผิวเคลือบสารป้องกันการกัดกร่อนเกรดปิโตรเคมีที่ทนทานต่อน้ำมัน สารเคมีและออกซิเดชัน ทำให้เหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรงและสภาพการทำงานกลางแจ้ง ที่ โครงสร้างลูกฟูกช่วยกระจายความร้อนได้อย่างมีประสิทธิภาพพร้อมทั้งรองรับการขยายตัวและการหดตัวจากความร้อน ของน้ำมันฉนวนระหว่างการทำงาน การออกแบบที่ปิดสนิทจะแยกตัวเครื่องออกจากอากาศ ซึ่งทำให้การระบายความร้อนช้าลงอย่างมาก อายุของน้ำมันฉนวนและยืดอายุการใช้งานโดยรวมของอุปกรณ์
อุปกรณ์นี้ใช้ระบบฉนวนคลาส A พร้อมการจัดเรียงคอยล์แรงดันสูงและแรงดันต่ำแบบศูนย์กลาง ที่ ช่องว่างระหว่างคอยล์ใช้โครงสร้างที่รวมปลอกกระดาษแข็งเข้ากับตัวกั้นช่องว่างน้ำมันขนาดเล็ก แบบนี้เป็นชั้นๆ การออกแบบฉนวนจะกระจายความเค้นของสนามไฟฟ้าอย่างสม่ำเสมอและเพิ่มความแข็งแรงของฉนวนโดยรวมได้อย่างมีประสิทธิภาพ ป้องกันการพังทลายของฉนวนและข้อผิดพลาดในการระบาย ดังนั้นจึงรับประกันการทำงานที่ปลอดภัยและระยะยาวภายใต้พิกัดทั้งสอง และเงื่อนไขการโหลดบางส่วน
หม้อแปลงไฟฟ้าระบบจำหน่ายแบบจุ่มของเหลว Usune 2500kVA มีข้อได้เปรียบในการประหยัดพลังงานอย่างมากอย่างมีประสิทธิภาพ ลดต้นทุนการดำเนินงานและการปล่อยก๊าซคาร์บอนสำหรับองค์กร สูตรการคำนวณผลประโยชน์หลักด้านล่างนี้อนุญาต เพื่อการหาปริมาณมูลค่าทางเศรษฐกิจและสิ่งแวดล้อมที่แม่นยำ:
1. สูตรค่าไฟฟ้ารายปี: ค่าไฟฟ้ารายปี (CNY/ปี) = [การสูญเสียที่ไม่มีโหลด (kW) + การสูญเสียโหลด (kW) × (เฉลี่ย
โหลดแฟคเตอร์)²] × 365 วัน × 24 ชั่วโมง × ราคาค่าไฟฟ้า
2. สูตรการปล่อยก๊าซคาร์บอน: การปล่อย CO₂ ต่อปี = [การสูญเสียที่ไม่มีโหลด (kW) + การสูญเสียโหลด (kW) × (ปัจจัยโหลดเฉลี่ย)²] × 365
วัน × 24 ชั่วโมง × ปัจจัยการปล่อยก๊าซคาร์บอน (kg-CO₂/kWh)
เมื่อเปรียบเทียบกับหม้อแปลงแบบดั้งเดิมที่มีความจุเท่ากัน ผลิตภัณฑ์นี้มีคุณสมบัติไม่มีโหลดและการสูญเสียโหลดต่ำกว่า การดำเนินงานระยะยาวช่วยลดต้นทุนค่าไฟฟ้าอย่างต่อเนื่องและลดการปล่อยก๊าซคาร์บอน สอดคล้องกับ "Dual Carbon" นโยบายและมาตรฐานการผลิตที่เป็นมิตรต่อสิ่งแวดล้อมขององค์กรพร้อมทั้งมอบผลประโยชน์ทางเศรษฐกิจและสิ่งแวดล้อมที่โดดเด่น
| ความจุที่กำหนด (kVA) | เอชวี (กิโลโวลต์) | ช่วงการกรีดไฟฟ้าแรงสูง | เลเวล (กิโลโวลต์) | กลุ่มเวกเตอร์ | การสูญเสียขณะไม่มีโหลด (kW) | การสูญเสียน้ำหนัก (กิโลวัตต์) | กระแสไฟไม่โหลด (%) | ความต้านทาน (%) | น้ำหนักรวม (กก.) | ยาว×กว้าง×สูง (มม.) | ศูนย์ติดตั้ง / รูติดตั้ง (มม.) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | หยิน0 ไดน์11 |
100 | 630/600 | 1.8 | 4.0 | 335 | 1,030×690×860 | 400x400/4xφ14 |
| 50 | 130 | 910/870 | 1.6 | 410 | 1,045×700×925 | 400x400/4×φ14 | |||||
| 63 | 150 | 1090/1040 | 1.5 | 460 | 1,075×710×940 | 400x400/4×φ14 | |||||
| 80 | 180 | 1310/1250 | 1.4 | 490 | 1080×715×995 | 400×400/4×φ19 | |||||
| 100 | 200 | 1580/1500 | 1.3 | 550 | 1110×730×1020 | 40×400(50)14×019 | |||||
| 125 | 240 | 1890/1800 | 1.2 | 615 | 1135×740×1035 | 40x×400(50)4×019 | |||||
| 160 | 280 | 2310/2200 | 1.1 | 695 | 1155×755×1050 | 550×550/4×φ19 | |||||
| 200 | 340 | 2730/2600 | 1 | 790 | 1200×770×1075 | 550×550/4×φ19 | |||||
| 250 | 400 | 3200/3050 | 0.9 | 930 | 1240×800×1100 | 550×550/4xφ19 | |||||
| 315 | 480 | 3830/3650 | 0.8 | 1110 | 1305×840×1120 | 550×550/4×φ19 | |||||
| 400 | 570 | 4520/4300 | 0.7 | 1290 | 1390×900×1160 | 660×660/4xφ19 | |||||
| 500 | 680 | 5410/5150 | 0.7 | 1510 | 1500×990×1195 | 660×660/4×φ19 | |||||
| 630 | 810 | 6200 | 0.6 | 4.5 | 1730 | 1580×1030×1305 | 660×660/4xφ19 | ||||
| 800 | 980 | 7500 | 0.6 | 2075 | 1705×1140×1360 | 820×820/4×φ19 | |||||
| 1000 | 1150 | 10300 | 0.5 | 2490 | 1730×1290×1395 | 820×820/4×φ19 | |||||
| 1250 | 1360 | 12000 | 0.4 | 2960 | 1780×1320×1480 | 820×820/4×φ19 | |||||
| 1600 | 1640 | 14500 | 0.4 | 3515 | 1890×1430×1520 | 820×820/4×φ19 | |||||
| 2000 | 1940 | 18300 | 0.4 | 5 | 4880 | 2050×1360×1840 | 820×820/4×φ19 | ||||
| 2500 | 2290 | 21200 | 0.4 | 6010 | 2170×1430×2015 | 1070×1070/4×φ19 |
หมายเหตุ: สำหรับทรานส์ฟอร์มเมอร์ที่มีความจุพิกัด 500 kVA และต่ำกว่า การสูญเสียโหลดเหนือทางลาดในตารางคือ ใช้ได้กับ ไดน์11 กลุ่มการเชื่อมต่อ และการสูญเสียโหลดด้านล่างทางลาดใช้ได้กับกลุ่มการเชื่อมต่อ Yyn0
| ความจุที่กำหนด (kVA) | เอชวี (กิโลโวลต์) | ช่วงการกรีดไฟฟ้าแรงสูง | เลเวล (กิโลโวลต์) | กลุ่มเวกเตอร์ | การสูญเสียขณะไม่มีโหลด (kW) | การสูญเสียน้ำหนัก (กิโลวัตต์) | กระแสไฟไม่โหลด (%) | ความต้านทาน (%) | น้ำหนักรวม (กก.) | ยาว×กว้าง×สูง (มม.) | ศูนย์ติดตั้ง / รูติดตั้ง (มม.) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | หยิน0 ไดน์11 |
80 | 630/600 | 1.8 | 4.0 | 345 | 1175×685×925 | 400×400/4xφ14 |
| 50 | 100 | 910/870 | 1.6 | 430 | 1190×700×985 | 400×400/4xφ14 | |||||
| 63 | 110 | 1090/1040 | 1.5 | 500 | 1210×710×1015 | 400×400/4xφ14 | |||||
| 80 | 130 | 1310/1250 | 1.4 | 570 | 1240×730×1080 | 400×400/4xφ19 | |||||
| 100 | 150 | 1580/1500 | 1.3 | 590 | 1255×730×1095 | 400×400(550)4×Q19 | |||||
| 125 | 170 | 1890/1800 | 1.2 | 675 | 1300×740×1255 | 400×400(50)4×Q19 | |||||
| 160 | 200 | 2310/2200 | 1.1 | 755 | 1330×760×1275 | 550×550/4xφ19 | |||||
| 200 | 240 | 2730/2600 | 1 | 870 | 1360×770×1300 | 550×550/4xφ19 | |||||
| 250 | 290 | 3200/3050 | 0.9 | 1035 | 1390×800×1340 | 550×550/4xφ19 | |||||
| 315 | 340 | 3830/3650 | 0.8 | 1200 | 1440×820×1375 | 550×550/4xφ19 | |||||
| 400 | 410 | 4520/4300 | 0.7 | 1390 | 1470×830×1415 | 660×660/4xφ19 | |||||
| 500 | 480 | 5410/5150 | 0.7 | 1590 | 1545×950×1445 | 660×660/4xφ19 | |||||
| 630 | 570 | 6200 | 0.6 | 4.5 | 1950 | 1650×1000×1565 | 660×660/4xφ19 | ||||
| 800 | 700 | 7500 | 0.6 | 2375 | 1975×1060×1690 | 820×820/4xφ19 | |||||
| 1000 | 830 | 10300 | 0.5 | 2685 | 2160×1240×1725 | 820×820/4×φ19 | |||||
| 1250 | 970 | 12000 | 0.4 | 3110 | 2200×1260×1820 | 820×820/4xφ19 | |||||
| 1600 | 1170 | 14500 | 0.4 | 3800 | 2260×1320×1890 | 820×820/4xφ19 | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 5005 | 2540×1290×2225 | 820×820/4xφ19 | ||||
| 2500 | 1830 | 21200 | 0.4 | 6310 | 2625×1360×2395 | 1070×1070/4×φ19 |
| ความจุที่กำหนด (kVA) | เอชวี (กิโลโวลต์) | ช่วงการกรีดไฟฟ้าแรงสูง | เลเวล (กิโลโวลต์) | กลุ่มเวกเตอร์ | การสูญเสียขณะไม่มีโหลด (kW) | การสูญเสียน้ำหนัก (กิโลวัตต์) | กระแสไฟไม่โหลด (%) | ความต้านทาน (%) | น้ำหนักรวม (กก.) | ยาว×กว้าง×สูง (มม.) | ศูนย์ติดตั้ง / รูติดตั้ง (มม.) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | หยิน0 ไดน์11 |
80 | 505/480 | 1.8 | 4.0 | 390 | 1210×705×935 | 400×400/4×φ14 |
| 50 | 100 | 730/695 | 1.6 | 495 | 1255×715×1020 | 400×400/4×φ14 | |||||
| 63 | 110 | 870/830 | 1.5 | 540 | 1240×725×1045 | 400×400/4×φ14 | |||||
| 80 | 130 | 1050/1000 | 1.4 | 620 | 1270×740×1105 | 400×400/4×φ19 | |||||
| 100 | 150 | 1265/1200 | 1.3 | 685 | 1295×750×1120 | 40×40(550)14×019 | |||||
| 125 | 170 | 1510/1440 | 1.2 | 775 | 1345×760×1285 | 40×400(550)14×019 | |||||
| 160 | 200 | 1850/1760 | 1.1 | 890 | 1360×780×1325 | 550×550/4×φ19 | |||||
| 200 | 240 | 2185/2080 | 1 | 1005 | 1415×790×1340 | 550×550/4×φ19 | |||||
| 250 | 290 | 2560/2440 | 0.9 | 1130 | 1450×810×1360 | 550×550/4×φ19 | |||||
| 315 | 340 | 3065/2920 | 0.8 | 1320 | 1495×830×1410 | 550×550/4×φ19 | |||||
| 400 | 410 | 3615/3440 | 0.7 | 1445 | 1510×840×1435 | 660×660/4×φ19 | |||||
| 500 | 480 | 4330/4120 | 0.7 | 1735 | 1555×855×1495 | 660×660/4×φ19 | |||||
| 630 | 570 | 4960 | 0.6 | 4.5 | 2080 | 1655×905×1610 | 660×660/4×φ19 | ||||
| 800 | 700 | 6000 | 0.6 | 2465 | 1960×910×1725 | 820×820/4×φ19 | |||||
| 1000 | 830 | 8240 | 0.5 | 2755 | 2060×1210×1765 | 820×820/4×φ19 | |||||
| 1250 | 970 | 9600 | 0.4 | 3480 | 1590×1120×1940 | 820×820/4×φ19 | |||||
| 1600 | 1170 | 11600 | 0.4 | 4110 | 1670×1180×1770 | 820×820/4×φ19 | |||||
| 2000 | 1550 | 14640 | 0.4 | 5 | 5610 | 2240×1140×2495 | 820×820/4×φ19 | ||||
| 2500 | 1830 | 16960 | 0.4 | 6735 | 2315×1210×2670 | 1070×1070/4×φ19 |
ในปี 2025 ได้มีการติดตั้งหม้อแปลงไฟฟ้าระบบจำหน่ายแบบจุ่มของเหลว Usune 2500kVA 10kV จำนวน 8 ตัวในคีย์เดียว โครงการปรับปรุงโครงข่ายไฟฟ้าในเมือง-ชนบทในเมืองโซ่วกวง มณฑลซานตง หน่วยเหล่านี้จ่ายพลังงานให้กับโรงเรือนเกษตรกรรมสมัยใหม่ สวนอุตสาหกรรมและพื้นที่พักอาศัย—การใช้งานที่ต้องการมาตรฐานที่เข้มงวดด้านความเสถียรของอุปกรณ์และพลังงาน ประสิทธิภาพและการปรับตัวต่อสิ่งแวดล้อม
หลังจากการทดสอบเดินเครื่อง หน่วยสถานีย่อยสำเร็จรูปทำงานได้เสถียรตลอดทั้งปีโดยไม่มีความล้มเหลว เสียงรบกวนในการทำงานที่วัดได้ยังคงต่ำกว่า 55dB ความไม่สมดุลของสามเฟสน้อยกว่า 1% และการปราบปรามฮาร์โมนิกที่สาม ประสิทธิภาพการทำงานเป็นเลิศ เมื่อเทียบกับหม้อแปลงแบบเดิมที่พวกเขาเปลี่ยน โครงการนี้ประสบความสำเร็จในการลดลง 17.8% สูญเสียทั้งหมดและประหยัดค่าไฟฟ้าต่อปีได้มากกว่า 260,000 หยวนจีน การออกแบบถังที่ปิดสนิทช่วยขจัดปัญหาต่างๆ ที่เกี่ยวข้องกับการเสื่อมสภาพและการรั่วไหลของน้ำมัน ประสิทธิภาพการทำงานประจำปีที่ไม่มีความล้มเหลวเป็นศูนย์จะตรวจสอบความเสถียรของผลิตภัณฑ์อย่างเต็มที่ และข้อได้เปรียบในการประหยัดพลังงานในสภาพแวดล้อมกริดในเมือง-ชนบท
กลุ่มผลิตภัณฑ์ครอบคลุมระดับแรงดันไฟฟ้าปานกลาง 10kV, 20kV และ 36kV ทำให้เหมาะสำหรับระบบโครงข่ายในเมือง-ชนบท การปรับปรุงใหม่ สถานประกอบการอุตสาหกรรมและเหมืองแร่ สวนพาณิชย์ และสถานการณ์การจัดหาพลังงานที่อยู่อาศัย มีการเพิ่มประสิทธิภาพเฉพาะทางสำหรับหม้อแปลงรวมและสถานีไฟฟ้าย่อยสำเร็จรูป เพื่อให้เป็นไปตามข้อกำหนดในการติดตั้งและการปฏิบัติงานสำหรับสภาพแวดล้อมกลางแจ้ง สภาพอุตสาหกรรมที่รุนแรง และ แหล่งกระจายสินค้าในเมืองที่มีขนาดกะทัดรัด
มีข้อดีหลักสามประการ: ประการแรก ใช้โครงสร้างแกนบาดแผลสามมิติที่ไม่มีช่องว่าง ส่งผลให้ ลดการสูญเสียและเสียงรบกวน รวมถึงแหล่งจ่ายไฟสามเฟสที่สมดุลและเสถียรยิ่งขึ้น ประการที่สอง คอยล์ที่ปรับให้เหมาะสมและ โครงสร้างถังให้ความต้านทานไฟฟ้าลัดวงจรและการกัดกร่อนได้ดีกว่า ส่งผลให้อัตราความล้มเหลวของอุปกรณ์ลดลง ประการที่สาม การออกแบบที่ปิดสนิทและแยกอากาศได้ช่วยชะลอการเสื่อมสภาพของน้ำมันฉนวน และยืดอายุการใช้งานได้นานกว่า 20% เมื่อเทียบกับอุปกรณ์แบบเดิม และลดต้นทุนการดำเนินงานและบำรุงรักษาในระยะยาว
ผลิตภัณฑ์ลดการสูญเสียจากการดำเนินงานที่แหล่งกำเนิดผ่านวงจรแม่เหล็กและการออกแบบโครงสร้างที่ได้รับการปรับปรุง ไม่มีโหลดและการสูญเสียน้ำหนักที่วัดได้ดีกว่าอุปกรณ์แบบดั้งเดิมที่ตรงตามมาตรฐานแห่งชาติ ขึ้นอยู่กับ การใช้พลังงานที่ได้มาตรฐานและสูตรการปล่อยก๊าซคาร์บอน การทำงานในระยะยาวช่วยลดค่าไฟฟ้าได้อย่างต่อเนื่อง ต้นทุนสำหรับองค์กร นอกจากนี้ การสูญเสียพลังงานที่ลดลงจะช่วยลดการปล่อยก๊าซคาร์บอนที่ด้านแหล่งจ่ายไฟโดยตรง อำนวยความสะดวกในการอัพเกรดที่เป็นมิตรต่อสิ่งแวดล้อมและคาร์บอนต่ำสำหรับโครงการกริดและองค์กรการผลิต ดังนั้นจึงส่งมอบทั้งสองอย่าง มูลค่าทางเศรษฐกิจและสิ่งแวดล้อม
