ผู้ผลิตหม้อแปลงเครื่องมือขั้นสูง

หม้อแปลงเครื่องมือเป็นอุปกรณ์ที่มีความแม่นยำเฉพาะสำหรับระบบไฟฟ้ากระแสสลับแรงสูง ซึ่งทำหน้าที่เป็น "เส้นประสาทรับความรู้สึก" ของโครงข่ายไฟฟ้า หลักการหลักของพวกเขาคือการแปลงกำลังไฟฟ้าแรงสูงและกระแสสูงของกริดให้เป็นสัญญาณมาตรฐานแรงดันต่ำและกระแสต่ำที่อุปกรณ์รองสามารถรับรู้ได้ ข้อมูลนี้ให้ข้อมูลที่แม่นยำสำหรับการวัดกำลัง การวัดพลังงาน การตรวจสอบระบบ และการป้องกันรีเลย์ และรับประกันการแยกทางไฟฟ้าระหว่างวงจรไฟฟ้าแรงสูงหลักและวงจรควบคุมแรงดันต่ำรอง ปกป้องอุปกรณ์และความปลอดภัยของเจ้าหน้าที่ซ่อมบำรุง

อุสุเนะเชี่ยวชาญด้านการวิจัยและพัฒนาและการผลิตหม้อแปลงไฟฟ้าแรงสูง โดยนำเสนอผลิตภัณฑ์ที่ปรับแต่งตามความต้องการสำหรับการใช้งานในระดับความสูงและทนต่อมลภาวะ ระดับแรงดันไฟฟ้าครอบคลุมเงื่อนไขโครงข่ายไฟฟ้าแรงสูงกระแสหลักอย่างครอบคลุม รวมถึง 110kV, 126kV, 145kV, 154kV และ 170kV โดยสามารถปรับให้เข้ากับสถานการณ์การกระจายแรงดันไฟฟ้าสูงและต่ำต่างๆ

การจำแนกประเภทผลิตภัณฑ์และประสิทธิภาพหลัก

หม้อแปลงเครื่องมือ Usune ส่วนใหญ่แบ่งออกเป็นสองประเภท: หม้อแปลงกระแส (CTs) และหม้อแปลงแรงดันไฟฟ้า (VT) ผลิตภัณฑ์ทั้งสองประเภทนี้มีตำแหน่งการทำงานที่ชัดเจนและสถานการณ์การใช้งานเสริม ตอบสนองความต้องการในการปฏิบัติงานของระบบไฟฟ้าแรงสูงอย่างครอบคลุมภายใต้สภาวะการทำงานทั้งหมด

1. หม้อแปลงกระแส (CT)

1.1 ความหมายและหน้าที่หลัก

หม้อแปลงกระแสสามารถลดกระแสปฐมภูมิระดับสูงในระบบส่งไฟฟ้าเพื่อแปลงเป็นกระแสทุติยภูมิมาตรฐาน 1A หรือ 5A ส่วนใหญ่จะใช้สำหรับการตรวจจับกระแสไฟฟ้า การวัดพลังงาน การป้องกันกระแสไฟฟ้าเกินและข้อผิดพลาดกราวด์ จับความผันผวนของกระแสไฟของระบบส่งไฟฟ้าอย่างแม่นยำ และกระตุ้นการดำเนินการป้องกันอย่างรวดเร็วระหว่างที่เกิดข้อผิดพลาด เพื่อให้มั่นใจในความปลอดภัยของระบบไฟฟ้า

1.2 คุณสมบัติหลักของผลิตภัณฑ์

• มาตรฐานความปลอดภัย: ห้ามใช้วงจรเปิดในวงจรทุติยภูมิโดยเด็ดขาด ช่วยป้องกันความเสียหายของอุปกรณ์และอุบัติเหตุด้านความปลอดภัยที่เกิดจากไฟฟ้าแรงสูงเกินพิกัดได้อย่างมีประสิทธิภาพ
• ความแม่นยำและเสถียรภาพ: ความแม่นยำในการวัดสูงและประสิทธิภาพการตอบสนองชั่วคราวที่ยอดเยี่ยม เหมาะสำหรับการสูบจ่ายที่แม่นยำและความต้องการการป้องกันที่เชื่อถือได้ของสภาวะโครงข่ายไฟฟ้าที่ซับซ้อน
• กลุ่มผลิตภัณฑ์ที่หลากหลาย: ครอบคลุมประเภทจุ่มน้ำมัน ชนิดแห้ง และฉนวนก๊าซ SF₆ ภายนอกอาคาร เหมาะสำหรับสถานการณ์การกระจายพลังงานทั่วไปและแบบพิเศษทั้งในร่มและกลางแจ้ง

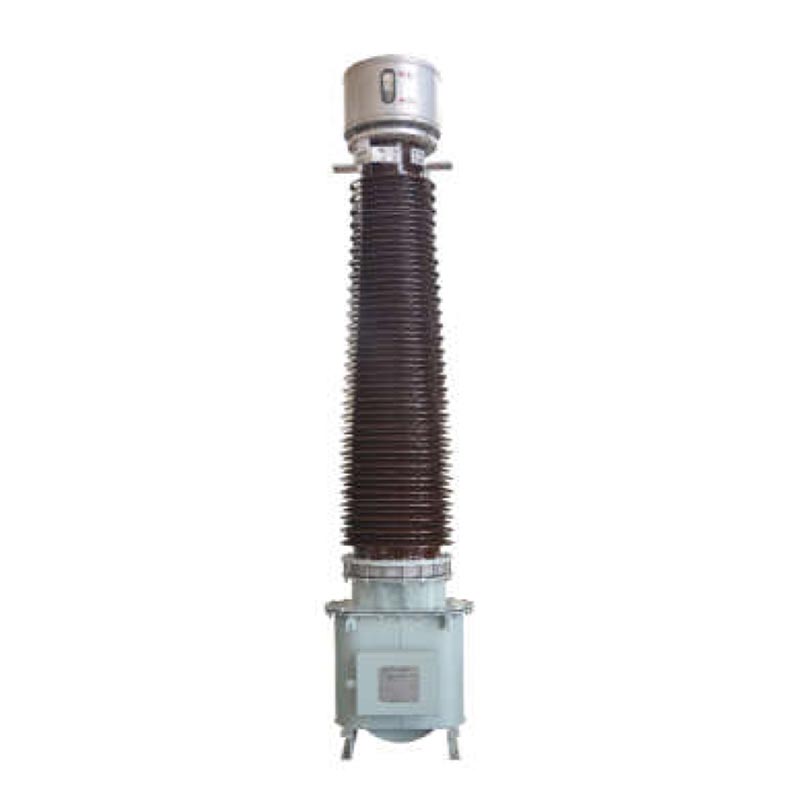

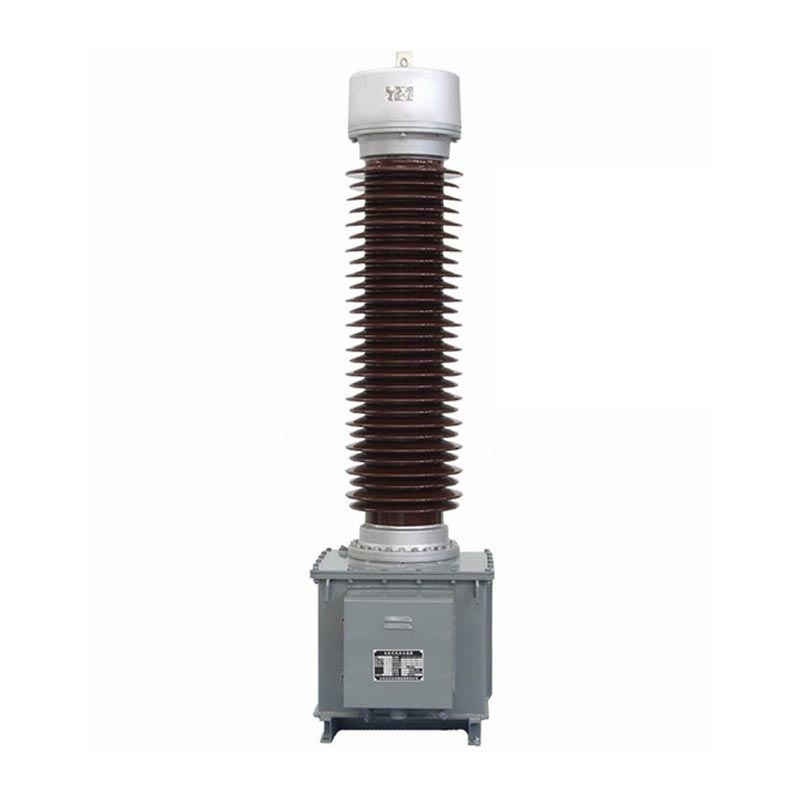

• เติบโตเต็มที่และเชื่อถือได้: หม้อแปลงกระแสฉนวนกระดาษน้ำมันกลางแจ้งซีรีส์ LB6 แกนนำได้รับการตรวจสอบผ่านโครงการทางวิศวกรรมจำนวนมาก ซึ่งแสดงให้เห็นถึงประสิทธิภาพที่มั่นคงและการนำไปใช้งานในวงกว้าง

2. หม้อแปลงแรงดันไฟฟ้า (VT)

2.1 ความหมายและหน้าที่หลัก

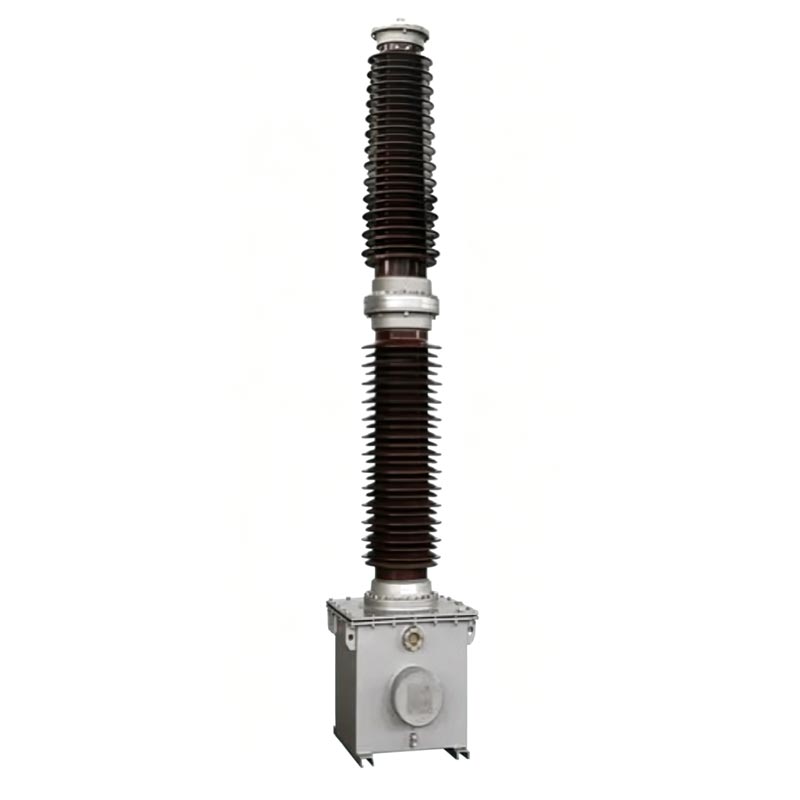

หม้อแปลงแรงดันไฟฟ้าแปลงแรงดันไฟฟ้ากริดไฟฟ้าแรงสูงให้เป็นแรงดันไฟฟ้ารองมาตรฐาน 100V หรือ 100/√3V ให้สัญญาณแรงดันไฟฟ้าที่แม่นยำสำหรับการวัดแรงดันไฟฟ้าของกริด การวัดพลังงาน การตรวจสอบแรงดันไฟฟ้า และการป้องกันข้อผิดพลาด โดยรักษาความเสถียรของแรงดันไฟฟ้าในระบบจำหน่าย

2.2 การจำแนกประเภทและคุณลักษณะของผลิตภัณฑ์

หม้อแปลงแรงดันไฟฟ้า Usune แบ่งออกเป็นสองประเภทหลัก เหมาะสำหรับระดับแรงดันไฟฟ้าและสถานการณ์การใช้งานที่แตกต่างกัน:

• หม้อแปลงแรงดันไฟฟ้าแม่เหล็กไฟฟ้า (EVT): ใช้โครงสร้างตัวเหนี่ยวนำแบบดั้งเดิม ออกแบบเรียบง่ายและมีความเสถียรในการทำงาน เหมาะสำหรับระบบไฟฟ้าแรงดันปานกลางและต่ำ

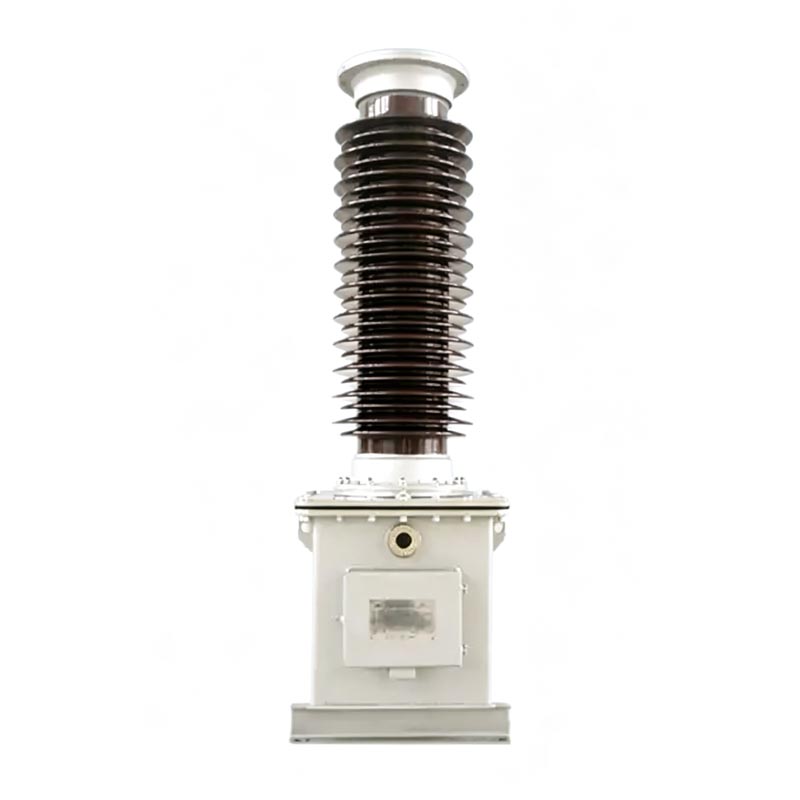

• หม้อแปลงแรงดันไฟฟ้าแบบคาปาซิทีฟ (CVT): ประกอบด้วยตัวแบ่งแรงดันไฟฟ้าแบบคาปาซิทีฟและหน่วยแม่เหล็กไฟฟ้า ซึ่งใช้กันอย่างแพร่หลายในกริดไฟฟ้าแรงสูงกลางแจ้งขนาด 35kV~550kV นอกเหนือจากฟังก์ชันการวัดและการป้องกันพื้นฐานแล้ว ยังสามารถใช้เป็นตัวเก็บประจุแบบคัปปลิ้งสำหรับการสื่อสารพาหะของสายไฟได้อีกด้วย หม้อแปลงแรงดันไฟฟ้าแบบคาปาซิทีฟรุ่นเรือธง TYD ซีรีส์ได้รับการยอมรับอย่างสูงในอุตสาหกรรม

2.3 คุณสมบัติหลักของผลิตภัณฑ์

• มาตรฐานความปลอดภัย: ห้ามลัดวงจรที่ด้านทุติยภูมิโดยเด็ดขาดเพื่อให้แน่ใจว่าเอาต์พุตสัญญาณแรงดันไฟฟ้ามีเสถียรภาพ
• การวัดแสงที่แม่นยำ: อัตราส่วนแรงดันไฟฟ้าที่เสถียรและข้อผิดพลาดของเฟสน้อยที่สุด ช่วยให้มั่นใจได้ถึงการวัดพลังงานและข้อมูลการตรวจสอบที่แม่นยำและเชื่อถือได้
• การออกแบบป้องกันการสั่นพ้อง: ติดตั้งอุปกรณ์ปราบปรามเฟอร์โรเรโซแนนซ์โดยเฉพาะเพื่อกำจัดข้อผิดพลาดของระบบเรโซแนนซ์ และรับประกันการทำงานของอุปกรณ์ที่เสถียรในระยะยาว

สภาพการทำงานและมาตรฐาน

1. เงื่อนไขการใช้งานที่บังคับใช้

หม้อแปลงไฟฟ้า Usune Instrument ได้รับการออกแบบสำหรับสภาวะกลางแจ้งและอุตสาหกรรมที่รุนแรง พร้อมความสามารถในการปรับตัวต่อสิ่งแวดล้อมได้ดี พารามิเตอร์การทำงานมาตรฐานมีดังนี้:

• ความถี่ที่ได้รับการจัดอันดับ: 50Hz / 60Hz เข้ากันได้กับความถี่กริดพลังงานหลักทั่วโลก
• อุณหภูมิแวดล้อม: -40°C~+45°C พบกับอุณหภูมิสูงและต่ำและสภาวะตามฤดูกาลที่รุนแรง
• ระดับความสูงในการติดตั้ง: รุ่นมาตรฐานเหมาะสำหรับพื้นที่ 1,000 ม. และต่ำกว่า มีโมเดลระดับความสูงที่ปรับแต่งเองได้
• ความสามารถในการป้องกันมลพิษ: รองรับการปรับแต่งสำหรับระดับมลพิษที่แตกต่างกัน เหมาะสำหรับสภาพแวดล้อมกลางแจ้งที่ซับซ้อน เช่น พื้นที่ชายฝั่ง ฝุ่นอุตสาหกรรม และสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน

2. มาตรฐานการดำเนินการ

ตั้งแต่การออกแบบและการผลิตไปจนถึงการทดสอบ ผลิตภัณฑ์ของเราปฏิบัติตามมาตรฐานที่เชื่อถือได้ระดับนานาชาติและระดับประเทศอย่างเคร่งครัด เพื่อให้มั่นใจในคุณภาพที่เชื่อถือได้และเป็นไปตามข้อกำหนด:

• มาตรฐานสากล: มาตรฐานซีรีส์ IEC 60044
• มาตรฐานแห่งชาติ: มาตรฐานซีรี่ส์ GB / T 20840

คำถามที่พบบ่อย

คำถามที่ 1: ข้อห้ามด้านความปลอดภัยหลักสำหรับหม้อแปลงไฟฟ้ากระแสและแรงดันไฟฟ้ามีอะไรบ้าง

A1: หม้อแปลงเครื่องมือทั้งสองประเภทมีขั้นตอนการปฏิบัติงานด้านความปลอดภัยที่เข้มงวด ห้ามใช้วงจรเปิดโดยเด็ดขาดในวงจรทุติยภูมิของหม้อแปลงกระแส (CT) มิฉะนั้น จะเกิดแรงดันไฟฟ้าสูงเกินไป ส่งผลให้อุปกรณ์หยุดทำงานและเกิดอุบัติเหตุไฟฟ้าช็อต ห้ามลัดวงจรที่ด้านทุติยภูมิของหม้อแปลงแรงดันไฟฟ้า (VT) โดยเด็ดขาด เพื่อหลีกเลี่ยงไม่ให้อุปกรณ์โอเวอร์โหลด ความร้อนสูงเกิน และความล้มเหลวของโครงข่ายไฟฟ้า การบำรุงรักษารายวันจะต้องดำเนินการอย่างเคร่งครัดตามข้อบังคับ

คำถามที่ 2: ในสถานการณ์ใดบ้างที่หม้อแปลงแรงดันไฟฟ้าแบบคาปาซิทีฟ (CVT) และแม่เหล็กไฟฟ้า (EVT) เหมาะสมตามลำดับ

A2: หม้อแปลงไฟฟ้าแรงดันไฟฟ้า (EVT) มีโครงสร้างที่เรียบง่าย คุ้มค่า และมีเสถียรภาพในการทำงาน เหมาะสำหรับระบบจำหน่ายไฟฟ้าแรงดันปานกลางและต่ำทั่วไป หม้อแปลงแรงดันไฟฟ้าแบบคาปาซิทีฟ (CVT) มีความสามารถในการทนต่อแรงดันไฟฟ้าและป้องกันการรบกวนได้ดีกว่า ออกแบบมาโดยเฉพาะสำหรับโครงข่ายไฟฟ้าแรงสูงกลางแจ้งขนาด 35kV~550kV นอกเหนือจากการสูบจ่ายและการป้องกันแล้ว ยังใช้สำหรับการสื่อสารกับผู้ให้บริการสายไฟ ทำให้เป็นอุปกรณ์ที่ต้องการสำหรับสถานีไฟฟ้าแรงสูงกลางแจ้ง

คำถามที่ 3: หม้อแปลงไฟฟ้าของ Usune Instrument สามารถปรับให้เข้ากับสภาพแวดล้อมที่มีระดับความสูงและมีมลพิษสูงได้หรือไม่

A3: ใช่. รุ่นมาตรฐานเหมาะสำหรับระดับความสูง 1,000 ม. และต่ำกว่า สำหรับสถานการณ์ในพื้นที่สูง มีเวอร์ชันปรับแต่งสำหรับระดับความสูงที่ได้รับการปรับปรุงแล้ว นอกจากนี้ ผลิตภัณฑ์ที่มีระดับมลพิษต่างกันยังสามารถปรับแต่งให้เหมาะกับสภาวะต่างๆ เช่น สเปรย์เกลือชายฝั่ง ฝุ่นอุตสาหกรรม และการกัดกร่อนของสารเคมี เพื่อให้มั่นใจว่าการทำงานของอุปกรณ์ในสภาพแวดล้อมที่รุนแรงจะมีเสถียรภาพและปลอดภัยในระยะยาว
