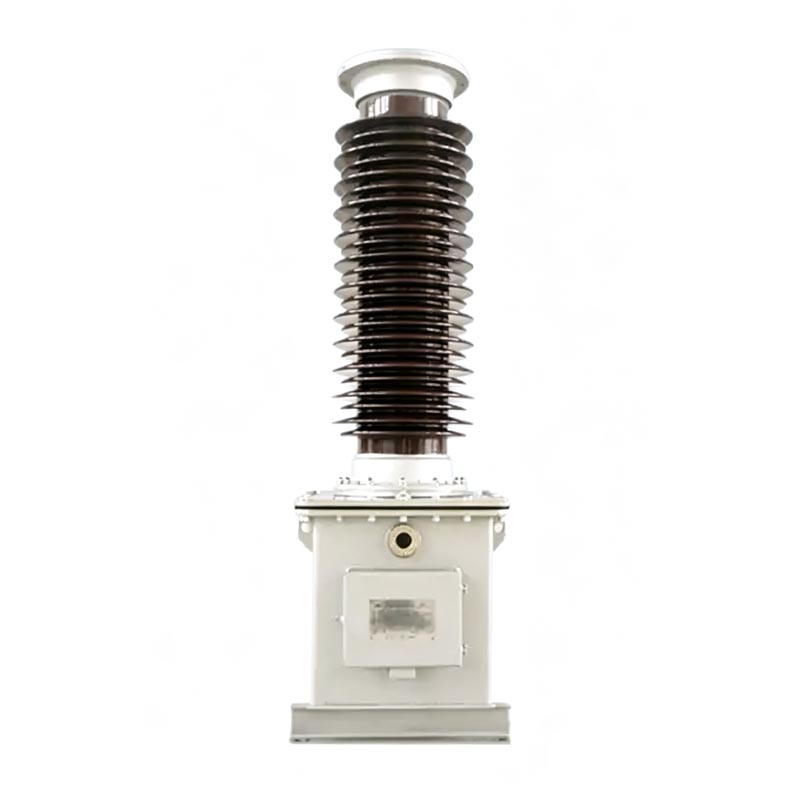

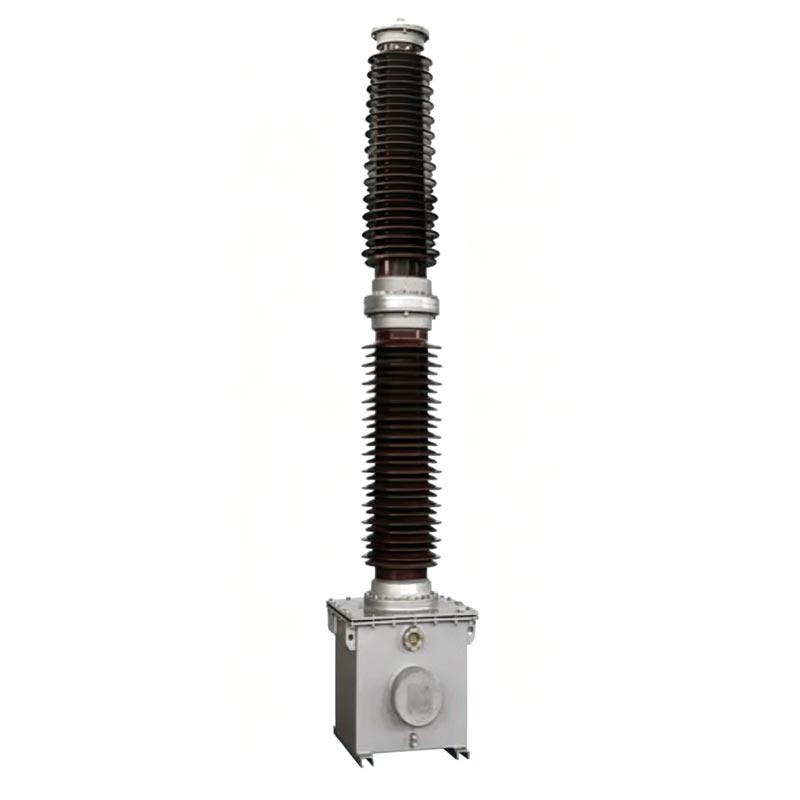

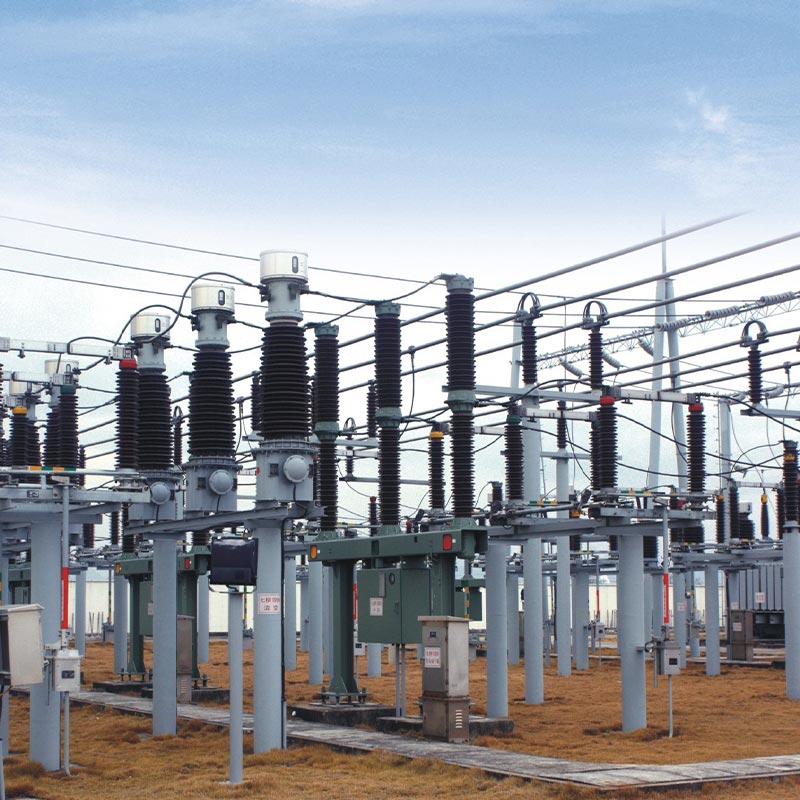

หม้อแปลงแรงดันไฟฟ้ากลางแจ้ง

หม้อแปลงแรงดันไฟฟ้ากลางแจ้งซีรีส์ Usune TYD ครอบคลุมทุกระดับแรงดันไฟฟ้าตั้งแต่ 35kV ถึง 220kV เพื่อแปลงแรงดันไฟฟ้าสูง ระบบให้เป็นสัญญาณแรงดันไฟฟ้าต่ำมาตรฐาน 100/√3 V หรือ 100 V เพื่อตอบสนองความต้องการในการวัดพลังงาน การวัดแรงดันไฟฟ้า การป้องกันรีเลย์และการตรวจสอบการซิงโครไนซ์กริด เมื่อเทียบกับหม้อแปลงไฟฟ้าแรงดันไฟฟ้าแบบเดิม ผลิตภัณฑ์นี้ยังมีการเชื่อมต่อการสื่อสารของผู้ให้บริการสายไฟ เพื่อหลีกเลี่ยงปัญหาเฟอร์โรเรโซแนนซ์ โดยรวมแล้วมัน โครงสร้างมีความน่าเชื่อถือ ทำให้มั่นใจได้ว่าการทำงานโครงข่ายไฟฟ้าแรงสูงจะปลอดภัยและมั่นคงในระยะยาว ทำให้กลายเป็นแกนหลัก อุปกรณ์สนับสนุนสำหรับการสร้างกริดอัจฉริยะ

หม้อแปลงแรงดันไฟฟ้าตัวเก็บประจุ

TYD-35 (66, 110/220)kV-0.01 (0.02)

คำแนะนำทั่วไป

คำอธิบายรุ่นผลิตภัณฑ์

รหัสรุ่นซีรีส์ TYD กำหนดพารามิเตอร์ผลิตภัณฑ์และสถานการณ์ที่เกี่ยวข้องอย่างชัดเจน ซึ่งช่วยอำนวยความสะดวกด้านวิศวกรรม การเลือกและการติดตั้งนอกสถานที่ กฎการเข้ารหัสมีดังนี้:

1. โครงสร้างของแบบจำลอง: TYD 1 – 2 3

- TYD: รหัสสำหรับหม้อแปลงแรงดันไฟฟ้าแบบ capacitive
- ①: แรงดันไฟฟ้าเฟสพิกัดของระบบ (หน่วย: kV)
- 2: อัตราความจุไฟฟ้าของตัวแบ่งแรงดันไฟฟ้า (หน่วย: μF, ตัวเลือก 0.01μF, 0.02μF)
- 3: รหัสส่วนต่อท้ายคุณลักษณะการทำงาน

2. คำอธิบายรหัสต่อท้าย:

- H: ชนิดทนมลภาวะ เหมาะสำหรับพื้นที่ที่มีมลพิษสูง
- G: ประเภทพื้นที่สูง เหมาะสำหรับพื้นที่ที่สูงกว่า 2,000 ม
- F: เหมาะสำหรับระบบที่มีการลงกราวด์จุดที่เป็นกลางซึ่งไม่มีประสิทธิผล

3.ตัวอย่างโมเดลทั่วไป

TYD110/√3-0.02FH แสดงถึงระดับแรงดันไฟฟ้า 110kV ซึ่งเป็นความจุพิกัดตัวแบ่งแรงดันไฟฟ้าที่ 0.02μF เหมาะสำหรับ ระบบที่ต่อสายดินแบบไม่มีประสิทธิภาพและสภาพแวดล้อมที่มีมลพิษ Class D ซึ่งเป็นหม้อแปลงแรงดันไฟฟ้าแบบคาปาซิทีฟ

ฟังก์ชั่นหลัก

1.การวัดที่แม่นยำและการวัดแรงดันไฟฟ้า

ช่วยให้การรับแรงดันไฟฟ้าและการวัดพลังงานมีความแม่นยำสูง ช่วยให้มั่นใจได้ถึงการจ่ายกริดไฟฟ้าอย่างแม่นยำ ข้อมูลการบริโภค

2. การป้องกันกริดไฟฟ้าและการควบคุมอัตโนมัติ

ให้สัญญาณแรงดันไฟฟ้าที่เสถียรสำหรับการป้องกันรีเลย์ การควบคุมโครงข่ายไฟฟ้าอัตโนมัติ และการซิงโครไนซ์ การตรวจสอบทำให้สามารถตอบสนองต่อข้อผิดพลาดของระบบได้อย่างรวดเร็ว

3. ข้อต่อการสื่อสารสายไฟ

ทำหน้าที่เป็นตัวเก็บประจุคัปปลิ้งสำหรับการสื่อสารพาหะของสายไฟ ทำให้สามารถส่งสัญญาณสายไฟได้โดยไม่ต้อง สายไฟเพิ่มเติม

มาตรฐานการดำเนินการ

กระบวนการผลิตและการทดสอบทั้งหมดของหม้อแปลงแรงดันไฟฟ้ากลางแจ้งปฏิบัติตามอย่างเคร่งครัดในระดับชาติ มาตรฐานที่เชื่อถือได้ ตรงตามข้อกำหนดการยอมรับทางวิศวกรรมอย่างครบถ้วน:
- GB/T20840.1-2010 "หม้อแปลงเครื่องมือ - ส่วนที่ 1: ข้อกำหนดทางเทคนิคทั่วไป"
- GB/T20840.5-2013 "หม้อแปลงเครื่องมือ - ส่วนที่ 5: ข้อกำหนดทางเทคนิคเพิ่มเติมสำหรับแรงดันไฟฟ้าแบบคาปาซิทีฟ ทรานส์ฟอร์มเมอร์ส"
- GB/T19749-2005 "ตัวเก็บประจุแบบคู่และตัวแบ่งแรงดันไฟฟ้าแบบ Capacitive"

สภาพแวดล้อมที่บังคับใช้

หม้อแปลงแรงดันไฟฟ้าภายนอกมีความสามารถในการปรับตัวต่อสิ่งแวดล้อมได้ดีเยี่ยม และสามารถทำงานได้อย่างเสถียรภายใต้พื้นที่ที่ซับซ้อน สภาพกลางแจ้ง พารามิเตอร์ที่ใช้บังคับมาตรฐานมีดังนี้:
- สถานการณ์การติดตั้ง: เหมาะสำหรับการใช้งานทั้งภายในและภายนอก
- อุณหภูมิแวดล้อม: -40 ℃ ~ + 45 ℃ (เงื่อนไขพิเศษสามารถปรับแต่งและเจรจาได้)
- ความเร็วลมสูงสุด: ≤150กม./ชม
- ระดับความสูงที่กำหนด: ≤2000m (รุ่นระดับความสูงสูงประเภท G ปรับให้เข้ากับระดับความสูงที่สูงขึ้น)
- ความหนาของไอซิ่ง: ≤10มม
- ระดับการป้องกันมลพิษ: คลาส D มาตรฐาน (ระยะการซึมผ่าน ≥ 43.3 มม./กิโลโวลต์), คลาส E เสริม (ระยะการซึมผ่าน ≥ 53.7 มม./กิโลโวลต์)

ข้อดีของโครงสร้างผลิตภัณฑ์

CVT ซีรีส์ Usune TYD ใช้โครงสร้างบูรณาการแบบโมดูลาร์ ซึ่งประกอบด้วยสองส่วนหลัก: แรงดันไฟฟ้าแบบคาปาซิทีฟ ตัวแบ่งและอุปกรณ์แม่เหล็กไฟฟ้า โครงสร้างมีความแข็งแกร่งและทนทาน:

1. ตัวแบ่งแรงดันไฟฟ้าแบบ Capacitive ความแข็งแรงสูง

ใช้ไดอิเล็กทริกคอมโพสิตแบบฟิล์มบางและกระดาษตัวเก็บประจุคุณภาพสูง องค์ประกอบตัวเก็บประจุหลายตัวคือ เชื่อมต่อแบบอนุกรมภายในบุชชิ่งพอร์ซเลน ชุบสุญญากาศด้วยน้ำมันฉนวนคุณภาพสูง อย่างเต็มที่ โครงสร้างที่ปิดสนิทมาพร้อมกับอุปกรณ์ชดเชยน้ำมันเพื่อรักษาเสถียรภาพแรงดันไฟฟ้าภายใน ขจัดน้ำมัน ปัญหาการรั่วซึมและความชื้น โครงสร้างการประกอบโบลต์ช่วยให้มั่นใจในการติดตั้งที่สะดวกและการเชื่อมต่อที่ปลอดภัย

2. อุปกรณ์แม่เหล็กไฟฟ้าแบบรวม

ประกอบด้วยหม้อแปลงตัวกลางในตัว เครื่องปฏิกรณ์ชดเชย และแดมเปอร์เครื่องปฏิกรณ์แบบอิ่มตัวเร็ว ซึ่งทั้งหมดนี้ปิดผนึกไว้ ภายในถังเหล็กที่เต็มไปด้วยน้ำมัน ประกอบสำเร็จด้วยตัวแบ่งแรงดันต่ำก่อนออกจากโรงงาน ทำให้มั่นใจได้ถึงการแยกระบบน้ำมันฉนวนอย่างสมบูรณ์และกำจัดการรบกวนซึ่งกันและกัน

3. การออกแบบการป้องกันความปลอดภัย

มีขั้วต่อคลื่นพาหะ การต่อสายดิน และตัวพาโดยเฉพาะพร้อมเครื่องหมายที่ชัดเจน ป้องกันได้หลายอย่าง โครงสร้างป้องกันอันตรายด้านความปลอดภัยได้อย่างมีประสิทธิภาพ เช่น การรั่วไหลของไฟฟ้าแรงสูงและความเสียหายต่ออุปกรณ์รอง

วิศวกรรมประยุกต์ Cas

ในฐานะซัพพลายเออร์คุณภาพสูงของอุปกรณ์ CVT แรงดันสูง หม้อแปลงแรงดันไฟฟ้าซีรีส์ TYD ของ Usune ประสบความสำเร็จในการนำไปใช้กับโครงการสำคัญในการปรับปรุงโครงข่ายไฟฟ้าในเมืองขนาด 110kV ในเมืองโจวซาน มณฑลเจ้อเจียง ที่ โครงการเลือกรุ่นคลาสสิค TYD110/√3-0.02FH เหมาะกับสภาพการทำงานที่ซับซ้อนของท้องถิ่น พื้นที่ชายฝั่งทะเลที่มีมลพิษหนักและมีจุดเป็นกลางที่ไม่มีประสิทธิภาพ
อุปกรณ์ดั้งเดิมในสถานีย่อยนี้ได้รับผลกระทบจากการวัดแรงดันไฟฟ้าที่ไม่เสถียรและการป้องกันสัญญาณรบกวนที่อ่อนแอ ความสามารถ หลังจากเปลี่ยน CVT เป็น Usune TYD series CVT อุปกรณ์ก็ทำงานได้เสถียรมากขึ้น นานกว่า 3 ปี โดยคงการวัดแสงที่แม่นยำและเอาต์พุตสัญญาณที่เสถียรแม้ในสภาพแวดล้อมที่รุนแรง เช่น ที่สูง ความชื้น สเปรย์เกลือ และลมแรง สิ่งนี้ให้การสนับสนุนที่เชื่อถือได้สำหรับการป้องกันรีเลย์ของสถานีย่อยและตัวพา การสื่อสาร ปรับปรุงความน่าเชื่อถือของการดำเนินการโครงข่ายไฟฟ้าในภูมิภาคได้อย่างมีประสิทธิภาพ ลดอุปกรณ์ อัตราความล้มเหลวและตรวจสอบอย่างเต็มที่ถึงความต้านทานต่อสภาพอากาศและประสิทธิภาพการต้านทานมลภาวะที่ยอดเยี่ยมของผลิตภัณฑ์

ข้อมูลจำเพาะการดำเนินงานและการบำรุงรักษา

1. พารามิเตอร์การทำงานหลัก

- การทำงานระยะยาว: แรงดันไฟฟ้า 1.2 เท่า (1.2Un)
- โอเวอร์โหลดระยะสั้น: สามารถทำงานได้ 30 วินาทีที่แรงดันไฟฟ้า 1.5Un
- เฉพาะรุ่น F: สามารถทำงานได้อย่างต่อเนื่องเป็นเวลา 8 ชั่วโมงที่แรงดันไฟฟ้า 1.9Un

2. ข้อกำหนดการบำรุงรักษารายวัน

- ตรวจสอบสภาพการซีลของอุปกรณ์อย่างสม่ำเสมอเพื่อป้องกันการรั่วซึมของน้ำมันที่เป็นฉนวน
- ตรวจสอบการเชื่อมต่อที่เชื่อถือได้ของขั้วต่อแดมปิ้ง d1 และ d2 ห้ามใช้งานวงจรเปิดโดยเด็ดขาด
- เมื่อไม่ได้เชื่อมต่อกับอุปกรณ์พาหะ ขั้วต่อ N และ X จะต้องลัดวงจรได้อย่างน่าเชื่อถือ
- ห้ามถอดประกอบสลักเกลียวซีลและโครงสร้างปิดผนึกรูเติมน้ำมันโดยไม่ได้รับอนุญาต
- ไม่จำเป็นต้องสุ่มตัวอย่างน้ำมันและทดสอบหน่วยแม่เหล็กไฟฟ้าเป็นประจำเพื่อหลีกเลี่ยงอันตรายด้านความปลอดภัยที่เกิดจากน้ำมัน ระดับลดลง

ขนาดสินค้า.

อ้างอิงโครงการ

โครงการปล่อยจรวด Cas-space

รายงานการทดสอบ

คำถามที่พบบ่อย

คำถามที่ 1: การทดสอบหลักใดบ้างที่ต้องทำก่อนที่จะเริ่มใช้งาน Usune TYD series CVT

การทดสอบหลักสามรายการจะต้องเสร็จสิ้นตามมาตรฐาน DL/T596-1996: ขั้นแรก ความจุและอิเล็กทริก จะต้องทดสอบการสูญเสียตัวแบ่งตัวเก็บประจุ โดยค่าความจุเบี่ยงเบนไปจากแผ่นป้าย ≤2% และ แทนเจนต์การสูญเสียอิเล็กทริก ≤0.002 ประการที่สอง จะต้องทดสอบความต้านทานของฉนวนของหน่วยแม่เหล็กไฟฟ้าโดยใช้ เมกะโอห์มมิเตอร์ 2500V โดยมีความต้านทานฉนวนของขั้วต่อแต่ละขั้วถึงกราวด์ ≥500MΩ ประการที่สาม การสอบเทียบความแม่นยำ การทดสอบต้องเพิ่มมุมของสายไฟฟ้าแรงสูงเพื่อลดการรบกวนความจุหลงทางและมั่นใจ ความแม่นยำในการวัด

คำถามที่ 2: ข้อควรระวังที่สำคัญสำหรับการติดตั้งหม้อแปลงแรงดันไฟฟ้านอกสถานที่คืออะไร

ขั้นแรก ตัวแบ่งตัวเก็บประจุและอุปกรณ์แม่เหล็กไฟฟ้าเป็นชุดที่เข้ากันและต้องติดตั้งตาม หมายเลขป้ายชื่อ ไม่สามารถแลกเปลี่ยนกันได้ตามอำเภอใจ ประการที่สอง รูยกของหน่วยแม่เหล็กไฟฟ้า ต้องใช้ถังน้ำมันในการยก ห้ามยกปลอกพอร์ซเลนของตัวเก็บประจุเพื่อป้องกันอุปกรณ์ ความเสียหาย ประการที่สาม ต้องยึดฐานรากด้วยสลักเกลียวความแข็งแรงสูง M20 และต้องเอียงโดยรวมของอุปกรณ์ ไม่เกิน 2/1000 มม. ประการที่สี่ ตรวจสอบให้แน่ใจว่าขั้วต่อ X ได้รับการต่อสายดินอย่างเชื่อถือได้ และขั้วต่อแดมปิ้งนั้นแน่นหนา เชื่อมต่อเพื่อหลีกเลี่ยงความเสียหายของอุปกรณ์

คำถามที่ 3: โมเดลคำต่อท้าย H, G และ F เหมาะสำหรับสถานการณ์ใดบ้าง

H เป็นประเภทป้องกันมลพิษ เหมาะสำหรับสภาพแวดล้อมที่มีมลพิษสูงและกัดกร่อนสูง เช่น พื้นที่ชายฝั่ง และเหมืองแร่อุตสาหกรรม G เป็นประเภทระดับความสูง เหมาะสำหรับพื้นที่สูง แรงดันไฟฟ้าต่ำ และอุณหภูมิต่ำ สภาพแวดล้อม เหมาะสำหรับพื้นที่ที่สูงกว่า 2,000 ม. F คือประเภทที่ปรับระบบได้ ซึ่งออกแบบมาเป็นพิเศษสำหรับจุดที่เป็นกลาง ระบบไฟฟ้าที่มีการลงกราวด์ไม่มีประสิทธิภาพ พร้อมความทนทานต่อแรงดันไฟฟ้าเกินที่สูงกว่า เหมาะสำหรับโครงข่ายไฟฟ้าแบบพิเศษ สภาพการทำงาน

ความแข็งแกร่งของโรงงานและการรับประกันการบริการ

Zhejiang Usune Electric เป็นโรงงานอุปกรณ์ไฟฟ้าแรงสูงระดับมืออาชีพที่รวม R&D การผลิต และการขาย ด้วยประสบการณ์ด้านหม้อแปลงไฟฟ้าแรงสูงมานานหลายปี ทำให้มีระบบการผลิตที่สมบูรณ์ และกระบวนการตรวจสอบคุณภาพที่เข้มงวด ผลิตภัณฑ์ TYD ทั้งหมดผ่านการทดสอบมาตรฐานระดับประเทศเพื่อให้มั่นใจถึงความเสถียร ประสิทธิภาพและความคุ้มค่าสูง สามารถจัดหาผลิตภัณฑ์ที่ได้มาตรฐานและโซลูชันที่ปรับแต่งตามความต้องการได้ ระดับแรงดันไฟฟ้าที่แตกต่างกัน สภาพแวดล้อม และข้อกำหนดของระบบส่งไฟฟ้า ทำให้เกิดไฟฟ้าแรงสูงที่เชื่อถือได้ อุปกรณ์สนับสนุนสำหรับโครงการโรงไฟฟ้าระดับโลก
