ที่สวิตช์ตัดการเชื่อมต่อ 220kVเป็นอุปกรณ์แยกสัญญาณไฟฟ้าแรงสูงกลางแจ้งที่ออกแบบมาสำหรับสถานีส่งไฟฟ้ากระแสสลับขนาด 220kV ส่วนใหญ่จะใช้เพื่อแยกวงจรไฟฟ้า ให้จุดตัดการเชื่อมต่อที่ปลอดภัยที่มองเห็นได้ และรับประกันการดำเนินการบำรุงรักษาที่ปลอดภัยสำหรับอุปกรณ์ไฟฟ้าแรงสูง
ในฐานะผู้ผลิตอุปกรณ์สถานีไฟฟ้าแรงสูงระดับมืออาชีพในประเทศจีน เรามีโซลูชันสวิตช์ตัดการเชื่อมต่อ 220kV ที่เชื่อถือได้ซึ่งมีสมรรถนะทางไฟฟ้าที่เสถียร ความสามารถในการปรับตัวกลางแจ้งที่แข็งแกร่ง และเป็นไปตามมาตรฐานสากล ผลิตภัณฑ์นี้ได้รับการออกแบบตามข้อกำหนด IEC 62271-102 และมีการใช้กันอย่างแพร่หลายในระบบส่งและจำหน่ายไฟฟ้า
ในระหว่างการทำงานปกตินั้นสวิตช์ตัดการเชื่อมต่อ 220kVดำเนินการจัดอันดับปัจจุบันอย่างต่อเนื่อง เมื่อจำเป็นต้องมีการบำรุงรักษา จะสร้างช่องว่างการแยกที่มองเห็นได้ชัดเจนหลังจากเปิด ช่วยให้ผู้ปฏิบัติงานตรวจสอบและซ่อมแซมอุปกรณ์ไฟฟ้าปลายน้ำได้อย่างปลอดภัย
สวิตช์ตัดการเชื่อมต่อได้รับการออกแบบสำหรับการดำเนินการสวิตช์กระแสไฟที่ไม่มีโหลด และทำงานร่วมกับเบรกเกอร์วงจรและสวิตช์สายดินเพื่อปรับปรุงความปลอดภัยในการทำงานของสถานีย่อย

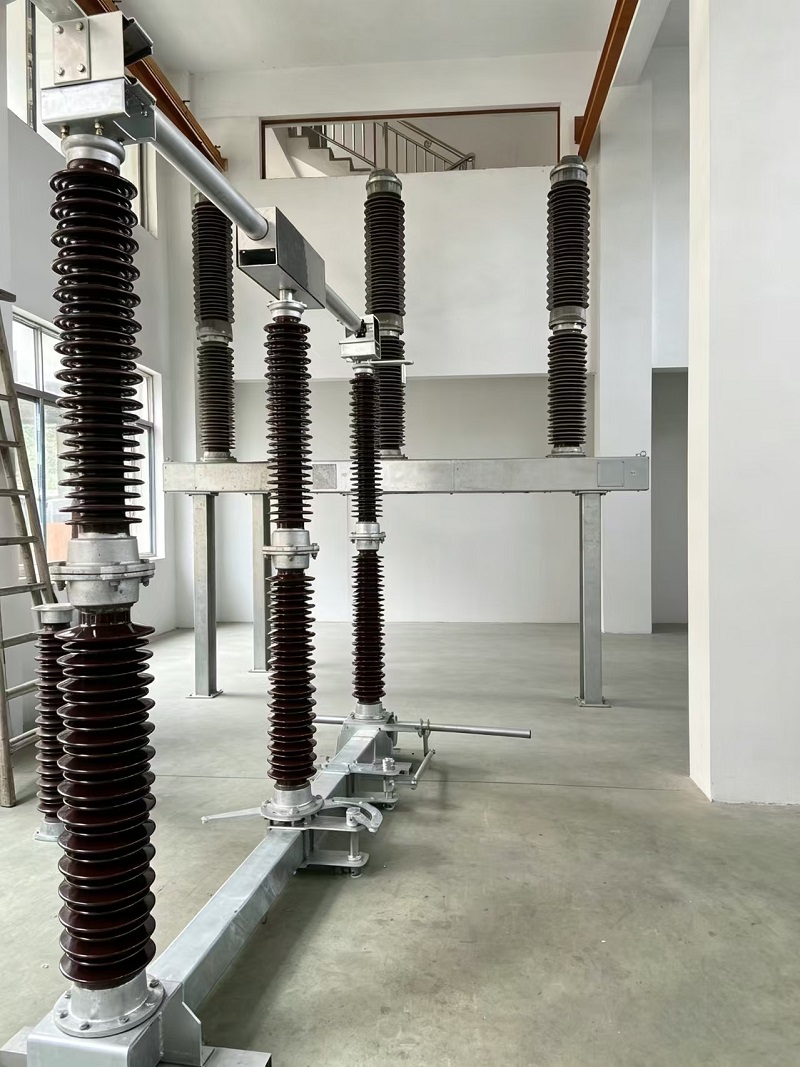

ตัวตัดการเชื่อมต่อ 220kV ที่สมบูรณ์ประกอบด้วยโครงสร้างหลักสามเฟส ฉนวนรองรับ ระบบสื่อกระแสไฟฟ้า โครงฐานเหล็ก และกลไกการทำงานที่ขับเคลื่อนด้วยมอเตอร์ ส่วนประกอบแต่ละชิ้นได้รับการปรับให้เหมาะสมสำหรับการใช้งานกลางแจ้งในระยะยาวภายใต้สภาวะไฟฟ้าแรงสูง
หน้าสัมผัสที่เป็นสื่อกระแสไฟฟ้าผลิตขึ้นโดยใช้วัสดุโลหะผสมทองแดงชุบเงินความหนาแน่นสูง การออกแบบนี้ช่วยลดความต้านทานต่อการสัมผัสได้อย่างมีประสิทธิภาพ ลดอุณหภูมิที่เพิ่มขึ้นระหว่างการทำงานต่อเนื่อง และปรับปรุงการนำไฟฟ้าและความน่าเชื่อถือของการบริการ
ฉนวนรองรับผลิตขึ้นด้วยพอร์ซเลนอลูมินาคุณภาพสูงหรือวัสดุยางซิลิโคนคอมโพสิตเสริม โครงสร้างฉนวนให้ความแข็งแรงทางไฟฟ้าที่ดีเยี่ยมและทนต่อสภาพแวดล้อม ทำให้มั่นใจได้ถึงการทำงานที่มั่นคงในสถานีไฟฟ้าย่อยกลางแจ้ง
โครงฐานใช้โครงสร้างเหล็กชุบสังกะสีแบบจุ่มร้อนซึ่งมีความทนทานต่อการกัดกร่อนสูง เหมาะสำหรับการติดตั้งกลางแจ้งในระยะยาวและช่วยรักษาความแข็งแรงทางกลภายใต้สภาพอากาศที่แตกต่างกัน
สวิตช์ตัดการเชื่อมต่อกลางแจ้งขนาด 220kV มีกลไกการทำงานที่ขับเคลื่อนด้วยมอเตอร์ ในขณะที่มีการดำเนินการฉุกเฉินแบบแมนนวลด้วย กล่องกลไกได้รับการออกแบบให้มีระดับการป้องกัน IP54 เพื่อปรับปรุงการป้องกันฝุ่นและน้ำเข้า
กลไกการทำงานประกอบด้วยหน้าสัมผัสเสริมที่ส่งสัญญาณตอบรับตำแหน่งสำหรับระบบตรวจสอบระยะไกล ช่วยให้ผู้ปฏิบัติงานตรวจสอบสถานะสวิตช์ได้อย่างมีประสิทธิภาพในสถานีย่อยสมัยใหม่
สวิตช์ตัดการเชื่อมต่อสามารถรวมเข้ากับเซอร์กิตเบรกเกอร์และสวิตช์สายดินเพื่อป้องกันการทำงานที่ไม่ถูกต้อง ระบบประสานความปลอดภัยช่วยให้มั่นใจได้ว่า:
| ประเภทสินค้า | สวิตช์ตัดการเชื่อมต่อไฟฟ้าแรงสูงกลางแจ้ง |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 252kV |
| จัดอันดับความถี่ | 50เฮิร์ต |
| จัดอันดับกระแสต่อเนื่อง | 1250A / 2000A / 2500A |
| ทนต่อกระแสไฟระยะสั้น (3 วินาที) | 40kA / 50kA |
| ทนต่อกระแสสูงสุด | 100kA / 125kA |
| วิธีการใช้งาน | การทำงานที่ขับเคลื่อนด้วยมอเตอร์พร้อมการดำเนินการฉุกเฉินด้วยตนเอง |
| กลไกการป้องกันกล่อง | IP54 |
| มาตรฐานที่ใช้บังคับ | IEC 62271-102 |
สวิตช์ตัดการเชื่อมต่อ 220kV ใช้กันอย่างแพร่หลายในระบบส่งไฟฟ้าแรงสูง ได้แก่:
ด้วยประสิทธิภาพการแยกที่เชื่อถือได้และการปรับตัวด้านสิ่งแวดล้อมที่แข็งแกร่ง อุปกรณ์นี้สนับสนุนการทำงานที่ปลอดภัยและมีเสถียรภาพของระบบไฟฟ้าสมัยใหม่
ตัวตัดการเชื่อมต่อ 220kV ได้รับการออกแบบมาเพื่อการติดตั้งกลางแจ้ง และสามารถทำงานได้อย่างน่าเชื่อถือภายใต้สภาพแวดล้อมต่างๆ
ผลิตภัณฑ์สามารถปรับแต่งได้ตามความต้องการของโครงการที่แตกต่างกัน รวมถึงโซลูชันฉนวน กลไกการทำงาน และคุณสมบัติการปรับให้เข้ากับสภาพแวดล้อม
ในฐานะผู้ผลิตอุปกรณ์สถานีไฟฟ้าแรงสูงที่มีประสบการณ์ในจีน เรามุ่งเน้นที่การจัดหาโซลูชันการส่งกำลังที่เชื่อถือได้และปรับแต่งได้ สวิตช์ตัดการเชื่อมต่อ 220kV ของเราผสมผสานการออกแบบโครงสร้างขั้นสูง วัสดุที่ทนทาน และการควบคุมคุณภาพที่เข้มงวด เพื่อตอบสนองความต้องการระบบไฟฟ้าสมัยใหม่
ด้วยการปฏิบัติตามมาตรฐาน IEC ตัวเลือกการกำหนดค่าที่ยืดหยุ่น และการสนับสนุนทางเทคนิคระดับมืออาชีพ ตัวตัดการเชื่อมต่อ 220kV ของเรามอบโซลูชันที่เชื่อถือได้สำหรับการแยกที่ปลอดภัยและการทำงานที่มีประสิทธิภาพของสถานีไฟฟ้าแรงสูง
