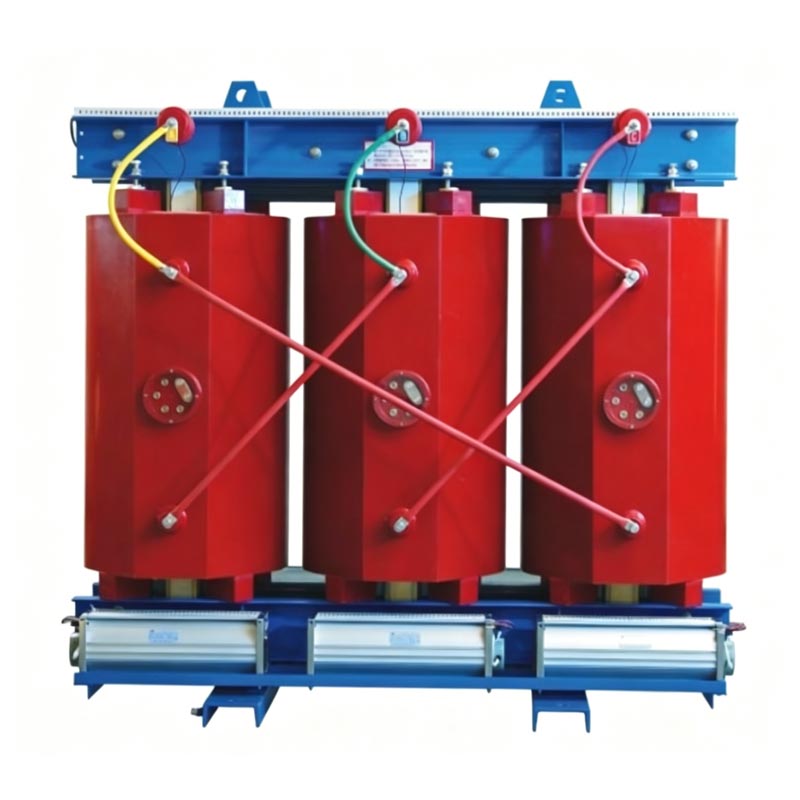

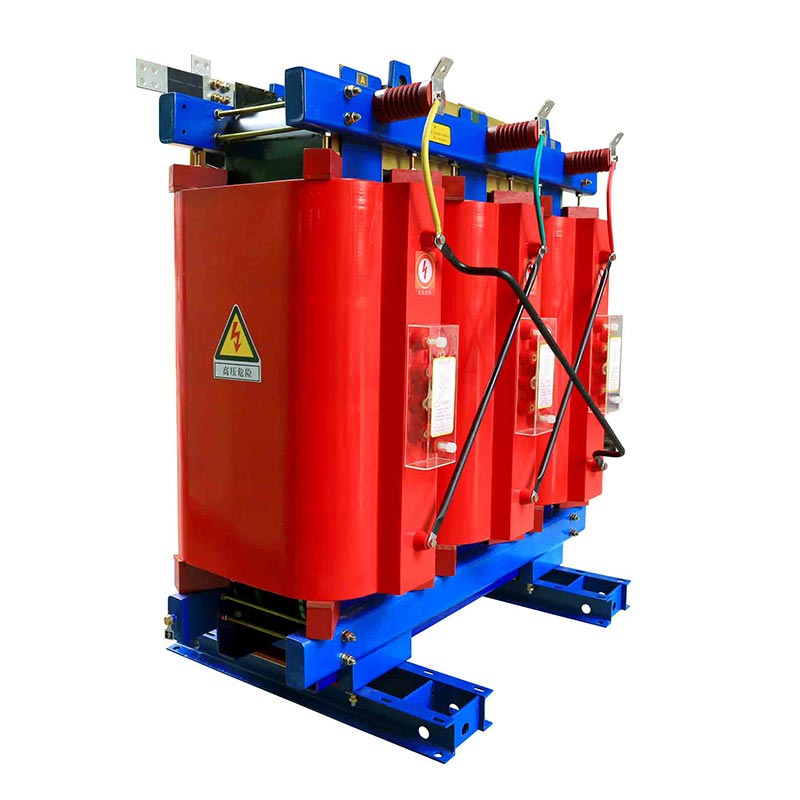

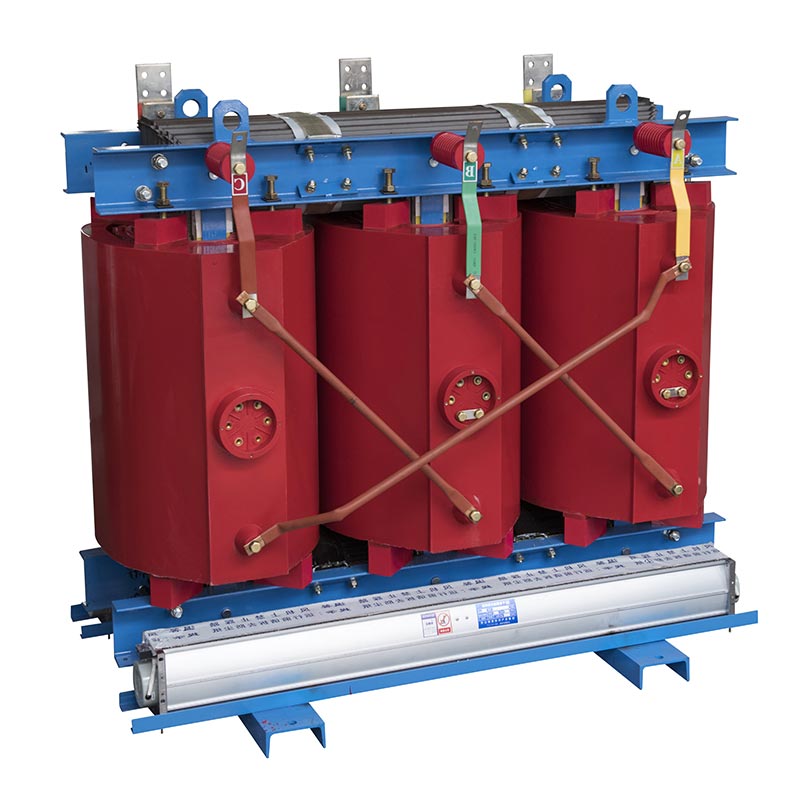

หม้อแปลงไฟฟ้าระบบจำหน่ายชนิดแห้ง 13.8kV 250kVA

หม้อแปลงไฟฟ้าระบบจำหน่ายชนิดแห้ง 13.8kV 250kVA ของ Usune Electric เป็นเครื่องจ่ายไฟฟ้าแบบไร้น้ำมัน ขดลวดของมัน มีโครงสร้างอีพอกซีเรซินหล่อแบบสุญญากาศ โดยอาศัยอากาศเป็นฉนวนและกระจายความร้อนจึงสมบูรณ์ ขจัดอันตรายด้านความปลอดภัยที่เกี่ยวข้องกับหม้อแปลงจุ่มน้ำมัน เช่น น้ำมันรั่ว ไฟไหม้ และการระเบิด

ในฐานะซัพพลายเออร์ระดับโลกที่เชื่อถือได้สำหรับโครงการจำหน่ายไฟฟ้าภายในอาคาร Usune ได้เพิ่มประสิทธิภาพแกนกลางและขดลวด โครงสร้างเพื่อให้เกิดการสูญเสียต่ำ สัญญาณรบกวนต่ำ และการคายประจุบางส่วนต่ำ ตัวเครื่องถูกออกแบบให้ทนทานต่อความชื้นสูง ฝุ่นและสภาพแวดล้อมการทำงานใต้ดินแบบปิด ไม่ต้องมีหลุมกักเก็บน้ำมันหรือแยกสารกันไฟ นำเสนอโซลูชันที่ปลอดภัยและเป็นมิตรกับสิ่งแวดล้อมเพื่อการเปลี่ยนแปลงแรงดันไฟฟ้าที่เสถียรในระยะยาว ด้วยช่วงความจุของ 30–2500kVA ผลิตภัณฑ์นี้เข้ากันได้กับระบบจ่ายไฟเพื่อการพาณิชย์ การแพทย์ การขนส่งทางรถไฟ และ สิ่งอำนวยความสะดวกทางอุตสาหกรรม

สถานการณ์การใช้งาน

หม้อแปลงไฟฟ้าระบบจำหน่ายชนิดแห้ง 13.8kV 250kVA เหมาะสำหรับอาคารพาณิชย์ อาคารสำนักงาน โรงพยาบาล สถาบันการศึกษา โรงงานผลิต สถานีไฟฟ้าย่อย และสถานที่จำหน่ายไฟฟ้าภายในอาคารที่ต้องการ มาตรฐานความปลอดภัยจากอัคคีภัยสูง

ข้อดีหลักเจ็ดประการ

1. ความต้านทานไฟและการระเบิด ความปลอดภัยสูง

ขดลวดใช้วัสดุฉนวนที่ทนต่ออุณหภูมิสูง และตัวเครื่องไม่มีน้ำมันเป็นฉนวน มัน จะไม่ติดไฟ ระเบิด หรือของเหลวรั่วไหลในระหว่างที่เกิดข้อผิดพลาดเกินพิกัด ทำให้ไม่จำเป็นต้องมีระดับการติดไฟเพิ่มเติม ห้องแยก

2. เป็นมิตรกับสิ่งแวดล้อมและปราศจากมลภาวะ

ไม่มีความเสี่ยงต่อการปนเปื้อนของน้ำมัน และไม่มีการปล่อยก๊าซที่เป็นอันตรายระหว่างการทำงานปกติหรือข้อผิดพลาด เงื่อนไข สามารถติดตั้งได้โดยตรงภายในอาคารโดยไม่ต้องมีอุปกรณ์บำบัดน้ำมัน ซึ่งเป็นไปตามมาตรฐานด้านสิ่งแวดล้อม สำหรับอาคารสีเขียวและสถานพยาบาล

3. เสียงรบกวนต่ำและการคายประจุบางส่วนต่ำ

โครงสร้างแกนและขดลวดที่ได้รับการปรับปรุงให้เหมาะสมส่งผลให้มีการสั่นสะเทือนและเสียงรบกวนในการทำงานต่ำ ควบคุมบางส่วนได้ดีเยี่ยม ระดับการคายประจุจะชะลออายุของฉนวนและยืดอายุการใช้งานโดยรวมของเครื่อง

4. การสูญเสียต่ำและประสิทธิภาพการใช้พลังงาน

แกนเหล็กใช้แผ่นเหล็กซิลิกอนเกรดสูง ส่งผลให้ไม่มีโหลดและสูญเสียโหลดน้อยลง ระยะยาว การดำเนินงานช่วยลดค่าไฟฟ้าสำหรับอาคารและโรงงานได้อย่างมาก

5. ไม่ต้องบำรุงรักษา

โดดเด่นด้วยโครงสร้างฉนวนอากาศ ระบายความร้อนด้วยอากาศ ช่วยลดความจำเป็นในการเปลี่ยนน้ำมันฉนวนเป็นระยะๆ หรือ การทดสอบ; จำเป็นต้องมีการปัดฝุ่นตามปกติเพียงอย่างเดียว ซึ่งช่วยลดต้นทุนแรงงานและวัสดุสำหรับการดำเนินงานและการดำเนินการได้อย่างมาก การบำรุงรักษา

6. การปรับตัวด้านสิ่งแวดล้อมที่แข็งแกร่ง

เหมาะสำหรับอุณหภูมิแวดล้อม -20°C ถึง +40°C ระดับความสูง ≤1000ม. และความชื้นสัมพัทธ์ ≤95% (ไม่มีการควบแน่น) ทนความชื้นและฝุ่น ทำให้เหมาะสำหรับพื้นที่ใต้ดินและสภาพแวดล้อมโรงงานชายฝั่งที่มีความชื้นสูง

7. โครงสร้างที่กะทัดรัดและติดตั้งง่าย

ปริมาตรน้อยลงและน้ำหนักเบาลงสำหรับความจุเท่ากัน ใช้พื้นที่น้อยที่สุดในห้องจ่ายไฟ อำนวยความสะดวกในการขนส่งและการยก และลดขอบเขตของงานวิศวกรรมโยธานอกสถานที่

หลักการทำงาน

หม้อแปลงไฟฟ้าระบบจำหน่ายชนิดแห้ง Usune 13.8kV 250kVA ทำงานตามหลักการของการเหนี่ยวนำแม่เหล็กไฟฟ้า:

1.กระแสสลับ (AC) จะถูกป้อนเข้าไปในขดลวดปฐมภูมิไฟฟ้าแรงสูง ทำให้เกิดฟลักซ์แม่เหล็กสลับภายใน แกนเหล็ก
2. ฟลักซ์แม่เหล็กสลับผ่านขดลวดทุติยภูมิ ทำให้เกิดแรงเคลื่อนไฟฟ้าในแรงดันไฟฟ้าต่ำ ขดลวดผ่านการเหนี่ยวนำแม่เหล็กไฟฟ้า
3. การแปลงแรงดันไฟฟ้าระหว่าง 13.8kV และ 0.4kV ทำได้โดยพิจารณาจากอัตราส่วนรอบระหว่างกระแสหลักและ ขดลวดทุติยภูมิทำให้สามารถส่งกำลังได้

ความแตกต่างที่สำคัญจากหม้อแปลงจุ่มน้ำมัน: อากาศทำหน้าที่เป็นสื่อกลางสำหรับฉนวนและการกระจายความร้อนระหว่างกัน ขดลวดและแกนเหล็ก ไม่มีน้ำมันฉนวนของเหลว อาศัยการระบายความร้อนด้วยอากาศตามธรรมชาติเพื่อกระจายความร้อน (มีพัดลมบังคับสำหรับสภาวะที่มีภาระหนัก) ทำให้มั่นใจในการแปลงพลังงานที่ปลอดภัยและมีเสถียรภาพ

พารามิเตอร์ทางเทคนิคมาตรฐาน

1. พารามิเตอร์ทางไฟฟ้า

2. พารามิเตอร์สภาพแวดล้อมการทำงาน

อ้างอิงโครงการ

โครงการปล่อยจรวด Cas-space

รายงานการทดสอบ

กรณีการสมัครโครงการในโลกแห่งความเป็นจริง

กรณีที่ 1: โครงการสถานีไฟฟ้าย่อยใต้ดินสำหรับรถไฟใต้ดินในเมืองในเอเชียตะวันออกเฉียงใต้

ห้องกระจายสินค้าใต้ดินถูกปิดและมีความชื้นตามข้อกำหนดด้านความปลอดภัยจากอัคคีภัยที่เข้มงวด โครงการที่เลือก หม้อแปลงชนิดแห้ง Usune 250kVA เปิดดำเนินการต่อเนื่องมา 3 ปี ไม่มีน้ำมันรั่วหรือบางส่วน สัญญาณเตือนการระบายช่วยลดความเสี่ยงของการเกิดเพลิงไหม้ใต้ดินที่เกี่ยวข้องกับหม้อแปลงที่เติมน้ำมันและลดลง ปริมาณงานบำรุงรักษาตามปกติ 90%

กรณีศึกษาที่ 2: ระบบจำหน่ายไฟฟ้าสำหรับโรงพยาบาลชั้นนำในละตินอเมริกา

อุปกรณ์ดังกล่าวจ่ายไฟให้กับห้องผ่าตัด ห้องไอซียู และระบบภาพทางการแพทย์ การออกแบบที่ปราศจากน้ำมันช่วยลดอันตรายจากไฟไหม้ ในด้านการแพทย์ การทำงานที่มีเสียงรบกวนต่ำช่วยให้ผู้ป่วยรู้สึกสบาย ในขณะที่การออกแบบที่ไม่ต้องบำรุงรักษาช่วยลด ภาระงานของเจ้าหน้าที่ซ่อมบำรุงไฟฟ้าของโรงพยาบาล

กรณีศึกษาที่ 3: โรงงานผลิตชิ้นส่วนอิเล็กทรอนิกส์ที่มีความแม่นยำ (ในประเทศ)

เวิร์กช็อปทำงานเต็มพิกัดตลอด 24 ชั่วโมงในสภาพแวดล้อมที่มีฝุ่นสูง โดยใช้ Usune 250kVA หลายตัว หม้อแปลงไฟฟ้าเพื่อรองรับสายการผลิตอัตโนมัติ แกนที่มีการสูญเสียต่ำจะช่วยลดต้นทุนค่าไฟฟ้า ด้วยขนาดที่กะทัดรัด ช่วยประหยัดพื้นที่ในห้องจ่ายไฟ และฉนวนป้องกันฝุ่นช่วยให้มั่นใจได้ว่าแหล่งจ่ายไฟมีความเสถียรและแม่นยำ อุปกรณ์

คำถามที่พบบ่อย

คำถามที่ 1: สามารถติดตั้งหม้อแปลงไฟฟ้าระบบจำหน่ายชนิดแห้ง Usune 13.8kV 250kVA ภายนอกอาคารได้หรือไม่

ตอบ: รุ่นมาตรฐานได้รับการออกแบบสำหรับการติดตั้งภายในอาคารเท่านั้น อย่างไรก็ตาม หากจำเป็นต้องติดตั้งภายนอกอาคาร Usune นำเสนอโซลูชันที่ปรับแต่งได้พร้อมตัวเครื่องภายนอกอาคารที่ได้รับการจัดอันดับ IP54 เพื่อให้มั่นใจถึงการทำงานกลางแจ้งที่ปลอดภัย

คำถามที่ 2: ประสิทธิภาพของฉนวนระหว่างหม้อแปลงชนิดแห้งแบบหล่อเรซินและมาตรฐานแตกต่างกันอย่างไร หม้อแปลงชนิดแห้งหุ้มฉนวนอากาศ?

ตอบ: ขดลวด Usune มีอีพอกซีเรซินหล่อสุญญากาศ ซึ่งเป็นฉนวนที่แข็งแกร่ง ส่งผลให้เกิดการปลดปล่อยบางส่วน ตัวชี้วัดที่เหนือกว่าหม้อแปลงชนิดแห้งแบบไขลานแบบเปิดมาก รวมถึงความชื้นและฝุ่นที่เพิ่มขึ้น ความต้านทาน ทำให้เหมาะสำหรับสภาพแวดล้อมที่รุนแรง เช่น สิ่งอำนวยความสะดวกใต้ดิน โรงพยาบาล และความชื้นสูง พื้นที่

คำถามที่ 3: รุ่น 250kVA สามารถปรับแต่งด้วยแผนการควบคุมแรงดันไฟฟ้าให้เหมาะกับโครงข่ายไฟฟ้าของประเทศต่างๆ ได้หรือไม่

ก. ใช่. Usune รองรับเครื่องเปลี่ยนแทปนอกวงจรแบบกำหนดเองในด้านไฟฟ้าแรงสูงเพื่อรองรับแรงดันไฟฟ้า ความผันผวนของโครงข่ายระดับชาติต่างๆ หน่วยนี้เข้ากันได้กับความถี่ทั้ง 50Hz และ 60Hz และตอบสนองพลังงาน มาตรฐานการจัดหาทั่วทั้งเอเชีย อเมริกา และยุโรป
