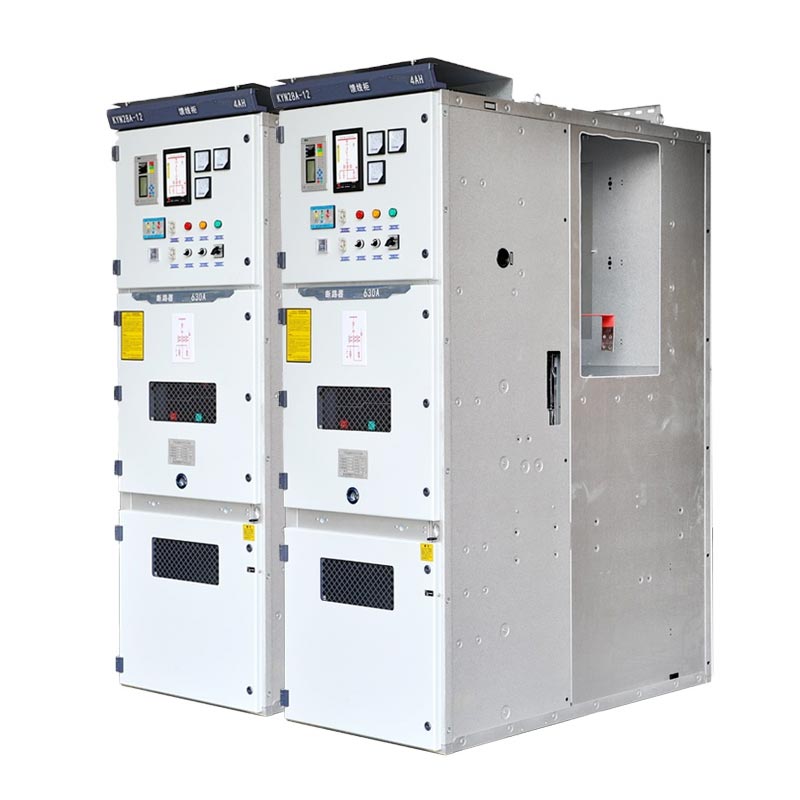

Kyn28 สวิตช์เกียร์ 11kV

สวิตช์เกียร์ Usune Kyn28 11kV เหมาะสำหรับระบบไฟฟ้ากระแสสลับสามเฟส 3.6kV–12kV, 50Hz ช่วยให้สามารถรับพลังงานได้ การกระจาย การควบคุม การป้องกัน และการติดตาม รองรับบัสบาร์เดี่ยว, การแบ่งส่วนบัสบาร์เดี่ยว และสองเท่า วิธีการเชื่อมต่อบัสบาร์ทำให้เป็นอุปกรณ์จ่ายพลังงานหลักในระบบไฟฟ้า เป็นผลิตภัณฑ์หลักของก ผู้จัดจำหน่ายอุปกรณ์ไฟฟ้าระดับมืออาชีพของจีน ได้กลายเป็นระบบจำหน่ายไฟฟ้าแรงดันปานกลางที่ได้รับความไว้วางใจทั่วโลก โซลูชันนี้ต้องขอบคุณความสามารถในการผลิตของโรงงานและคุณภาพที่มั่นคง

สวิตช์เกียร์แรงดันต่ำ

สวิตช์เกียร์แรงดันปานกลาง

การปฏิบัติตามมาตรฐานหลัก

สวิตช์เกียร์ Usune Kyn28 11kV ปฏิบัติตามมาตรฐานสากลและในประเทศอย่างเคร่งครัดเพื่อรับประกันผลิตภัณฑ์ ความน่าเชื่อถือ ความปลอดภัย และการทำงานร่วมกัน:

1. IEC 60298 / IEC 62271-200: สวิตช์เกียร์แบบปิดโลหะ AC ที่มีแรงดันไฟฟ้าตั้งแต่ 1kV ถึง 52kV
2. GB 3906-2006: สวิตช์เกียร์และตู้ควบคุมที่ปิดด้วยโลหะ AC ขนาด 3–35kV
3. DL / T 404-2007: ข้อกำหนดทางเทคนิคสำหรับสวิตช์ไฟฟ้าแรงสูง AC ในร่ม
4. GB/T 11022: ข้อกำหนดทั่วไปสำหรับสวิตช์เกียร์ไฟฟ้าแรงสูง

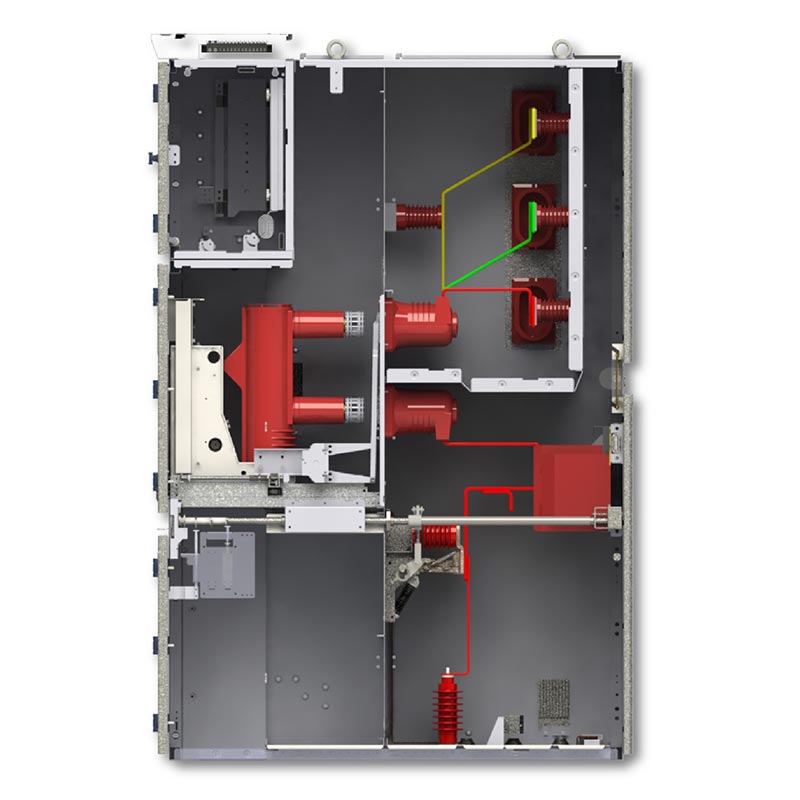

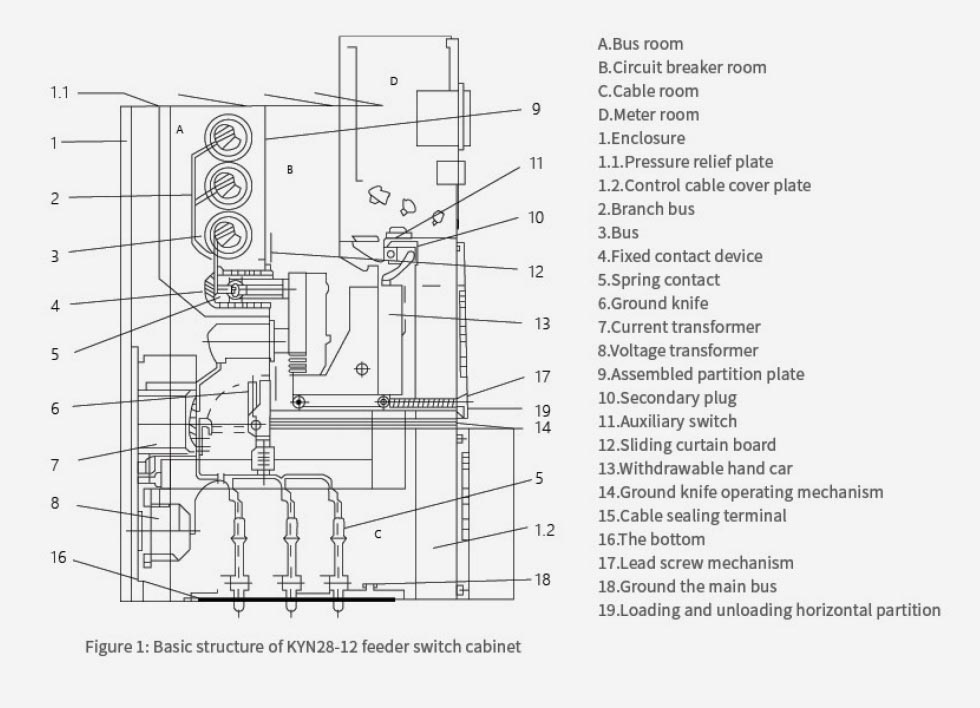

คุณสมบัติโครงสร้างและการออกแบบ

กล่องสวิตช์เกียร์ Kyn28 ขนาด 11kV ใช้โครงสร้างสลักเกลียวแบบแยกส่วนที่ทำจากสังกะสี/รีดเย็นคุณภาพสูง แผ่นเหล็กแบ่งออกเป็นห้าช่องกราวด์อิสระโดยฉากกั้นโลหะป้องกันข้อผิดพลาดได้อย่างมีประสิทธิภาพ การขยายพันธุ์

1. ช่องใส่เซอร์กิตเบรกเกอร์: ติดตั้งรถเข็นเซอร์กิตเบรกเกอร์แบบถอดได้พร้อมกลไก เชื่อมต่อกัน
2. ช่องบัสบาร์: ติดตั้งบัสบาร์หลักและบัสบาร์สาขา โดยแยกออกจากกันอย่างอิสระ
3. ช่องใส่สายเคเบิล: ใช้สำหรับเชื่อมต่อสายเคเบิลที่มีหม้อแปลงไฟฟ้า สวิตซ์กราวด์ อุปกรณ์ป้องกันไฟกระชาก ฯลฯ
4. ช่องใส่เครื่องมือควบคุม: ติดตั้งรีเลย์ เครื่องมือ อุปกรณ์ป้องกัน และวงจรทุติยภูมิ
5. ช่องระบายแรงดัน: ติดตั้งอุปกรณ์ระบายแรงดันที่ด้านบน ช่วยให้ปล่อยแรงดันส่วนโค้งได้อย่างปลอดภัย ในกรณีที่มีความผิด

ข้อดีหลัก

1. การออกแบบรถเข็นขนาดเล็กแบบถอดได้: เซอร์กิตเบรกเกอร์และรถเข็นขนาดเล็ก PT สามารถใช้แทนกันได้ ช่วยให้บำรุงรักษาได้อย่างรวดเร็ว และการเปลี่ยนโดยไม่ต้องตัดพลังงานส่วนบัสบาร์ทั้งหมด
2. การประสานการป้องกันห้าแบบที่ครอบคลุม: ป้องกันการเปิด / ปิดเบรกเกอร์โดยไม่ตั้งใจป้องกัน การผลัก/ดึงรถลากขณะมีภาระ ป้องกันการปิดสวิตช์สายดินขณะมีกระแสไฟ ป้องกันการจ่ายไฟ เมื่อปิดสวิตช์กราวด์และป้องกันการเข้าไปในช่องที่มีพลังงานโดยไม่ได้ตั้งใจ
3. โครงสร้างที่กะทัดรัด: การทำงานและการบำรุงรักษาหันหน้าไปทางด้านหน้า ประหยัดพื้นที่ในการติดตั้ง
4. ความสามารถในการปรับตัวต่อสิ่งแวดล้อมสูง: เครื่องทำความร้อนแบบควบแน่นในตัวเหมาะสำหรับสภาพแวดล้อมที่ชื้น

ประเภทแอปพลิเคชันหลัก:

1. ตู้สายเข้า (กำลังรับ)
2. ตู้สายขาออก (จ่ายไฟให้กับตัวป้อน/มอเตอร์)
3. หม้อแปลงแรงดันและตู้วัดแรงดันไฟฟ้า
4. ตู้มิเตอร์ (พร้อมมิเตอร์วัดพลังงาน)
5. ตู้ส่วน Busbar
6. ตู้แยก

สภาพแวดล้อม

- อุณหภูมิแวดล้อม: -15 ℃ ~ +40 ℃
- ความชื้นสัมพัทธ์เฉลี่ยรายวัน ≤95% เฉลี่ยรายเดือน ≤90%
- ไม่มีก๊าซที่ระเบิดได้ มีฤทธิ์กัดกร่อน หรือฝุ่นที่เป็นสื่อกระแสไฟฟ้า ไม่มีการสั่นสะเทือนที่รุนแรง
- ติดตั้งภายในอาคารเท่านั้น

พารามิเตอร์ทางเทคนิคหลัก

กรณีสมัครจริง

โครงการจำหน่ายไฟฟ้าคอมเพล็กซ์ในเขตเมือง อาคารพาณิชย์สูง 50 ชั้น (สำนักงาน + อาคารพาณิชย์ + สถานบันเทิง) ในประเทศจีนตะวันออกใช้สวิตช์เกียร์ Usune Kyn28 ขนาด 11kV จำนวน 18 เครื่อง รวมถึงสายขาเข้า สายขาออก PTs การวัดแสง ตู้ส่วนและตู้แยกที่มีแหล่งจ่ายไฟสำรองผ่านบัสบาร์คู่

หลังจากใช้งานมาสองปี ก็ได้รับความน่าเชื่อถือในการจ่ายไฟ 99.98% โดยไม่มีไฟฟ้าดับโดยไม่ได้วางแผนไว้ ที่ สามารถเปลี่ยนสวิตช์เกียร์ได้อย่างรวดเร็ว ช่วยลดเวลาการบำรุงรักษาได้อย่างมาก ตู้ขนาดกะทัดรัดช่วยประหยัดพื้นที่ใน ห้องกระจายสินค้าและเครื่องทำความร้อนแบบควบแน่นช่วยให้การทำงานมีเสถียรภาพในสภาพแวดล้อมที่ชื้น

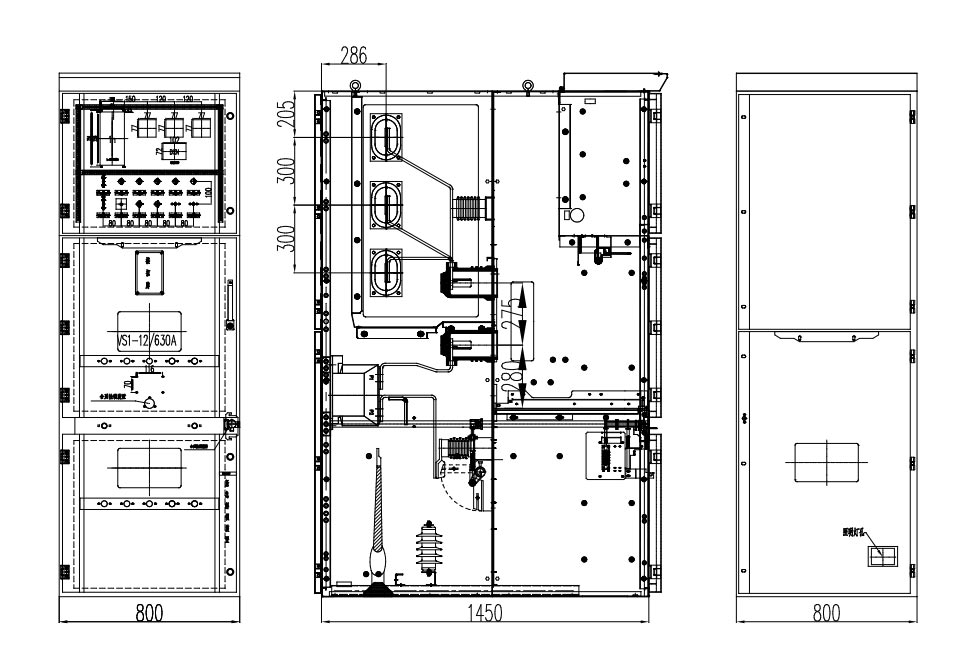

มิติภายนอกของผลิตภัณฑ์

อ้างอิงโครงการ

โครงการปล่อยจรวด Cas-space

รายงานการทดสอบ

คำถามที่พบบ่อย

คำถามที่ 1: อะไรคือความแตกต่างที่สำคัญระหว่าง Usune KYN28 11kV และสวิตช์เกียร์แบบคงที่แบบดั้งเดิม

ตอบ: ความแตกต่างหลักคือโครงสร้างสวิตช์เกียร์แบบถอดได้ เบรกเกอร์สามารถถอนออกได้อย่างอิสระและ สลับกันทำให้ไม่จำเป็นต้องตัดไฟโดยสิ้นเชิงระหว่างการบำรุงรักษา ส่งผลให้มีความปลอดภัยสูงขึ้นและ ประสิทธิภาพการบำรุงรักษา และช่องอิสระจำกัดช่วงข้อผิดพลาดได้อย่างมีประสิทธิภาพ

คำถามที่ 2: สวิตช์เกียร์ Kyn28 11kV สามารถใช้ในสภาพแวดล้อมที่สูงหรือชื้นเป็นพิเศษได้หรือไม่

ก. ใช่. ในฐานะผู้ผลิตมืออาชีพ Usune นำเสนอการออกแบบการลดพิกัดในที่สูง ฉนวนที่ได้รับการปรับปรุง และ ป้องกันการกัดกร่อน และเครื่องทำความร้อนในตัวเพื่อให้มั่นใจถึงการทำงานที่เชื่อถือได้ในสภาพแวดล้อมที่ชื้น

Q3: แล้วการรับประกันสินค้าและบริการหลังการขายล่ะ?

ตอบ: เครื่องทั้งเครื่องมาพร้อมการรับประกัน 12 เดือน มีทีมงานด้านเทคนิคระดับโลกที่ตอบสนองตลอด 24 ชั่วโมง และรวดเร็ว มีบริการนอกสถานที่ในพื้นที่หลัก นอกจากนี้เรายังมีการบำรุงรักษาระยะยาวและการฝึกอบรมด้านเทคนิคอีกด้วย
