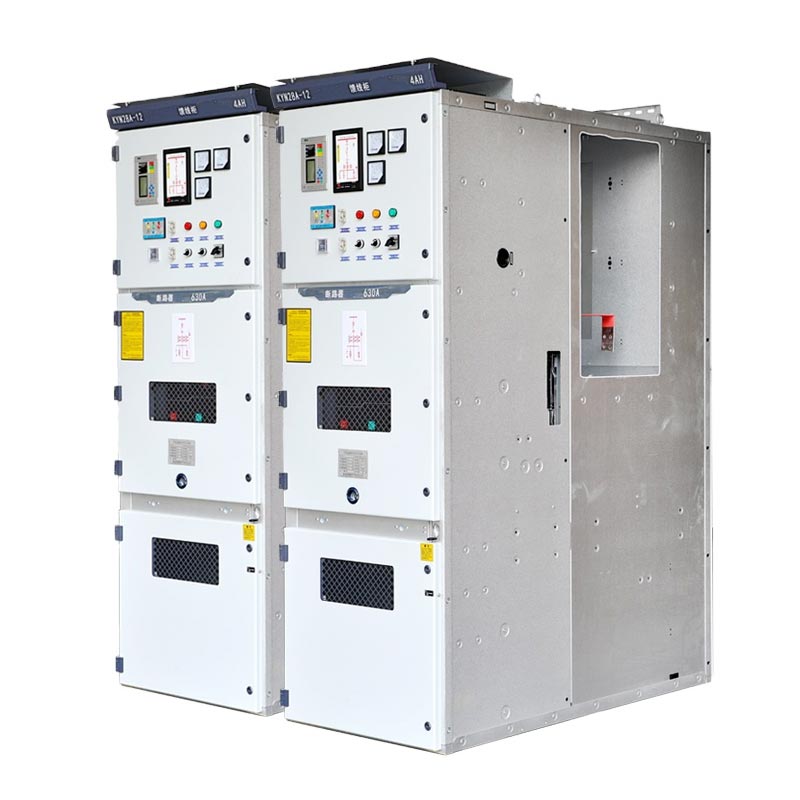

Kyn28 สวิตช์เกียร์ 10kv

สวิตช์เกียร์ Usune Kyn28 10kV เหมาะสำหรับไฟ AC สามเฟส 50Hz, บัสบาร์เดี่ยว 3.6~12kV และบัสบาร์เดี่ยว แบ่งส่วน ระบบไฟฟ้าและมีฟังก์ชัน "ห้าข้อพิสูจน์" ที่ครอบคลุม สามารถติดตั้งส่วนรถเข็นขนาดเล็กของตู้ได้ ด้วย ส่วนประกอบหลัก เช่น เซอร์กิตเบรกเกอร์สุญญากาศ และคอนแทคเตอร์สุญญากาศ เซอร์กิตเบรกเกอร์สุญญากาศจากแบรนด์อย่าง ABB วีดี4, สามารถเลือก Schneider HVX และ Usune VS1 ได้ ปัจจุบันนี้เป็นชุดอุปกรณ์ไฟฟ้าแรงสูงในร่มหลัก อำนาจ อุปกรณ์จำหน่ายซึ่งส่วนใหญ่ใช้สำหรับการส่งและรับพลังงานในสถานีย่อยและการจำหน่ายต่างๆ สถานีและสำหรับการควบคุมวงจร การป้องกัน และการตรวจสอบ

สวิตช์เกียร์แรงดันต่ำ

สวิตช์เกียร์แรงดันปานกลาง

ข้อกำหนดด้านสภาพแวดล้อมในการทำงาน

• อุณหภูมิอากาศแวดล้อม: ขีดจำกัดบน +40°C, ขีดจำกัดล่าง -15°C;
• ความชื้นสัมพัทธ์: เฉลี่ยรายวันไม่เกิน 95%, เฉลี่ยรายเดือนไม่เกิน 90%;
• ระดับความสูง: 1,000 ม. และต่ำกว่า;
• ความรุนแรงของแผ่นดินไหว : ไม่เกิน 8 องศา;
• ไม่มีอันตรายจากไฟไหม้หรือการระเบิด ไม่มีมลพิษรุนแรง ไม่มีการกัดกร่อนของสารเคมี และไม่มีการสั่นสะเทือนที่รุนแรง ถ้า ปฏิบัติการ สภาพแวดล้อมเกินเงื่อนไขปกติที่ระบุไว้ใน GB3906 ผู้ใช้และผู้ผลิตจะต้องเจรจาและ กำหนด เงื่อนไขที่เหมาะสม

พารามิเตอร์ทางเทคนิค

• แรงดันไฟฟ้า: 3.6kV, 6.6kV, 7.2kV, 10kV, 11kV, 12kV, 13.8kV, 15kV, 17.5kV, 20kV, 24kV;
• ความถี่ที่กำหนด: 50/60Hz;
• จัดอันดับปัจจุบัน: 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A;
• พิกัดกระแสไฟทนช่วงระยะเวลาอันสั้น (4 วินาที): 16kA, 20kA, 25kA, 31.5kA, 40kA;
• ระดับฉนวนที่กำหนด: 42kV (ความถี่กำลัง 1 นาที ระหว่างอิเล็กโทรด/ถึงกราวด์), 48kV (หน้าสัมผัสแบบเปิด); 75kV (แรงกระตุ้นฟ้าผ่า ระหว่างอิเล็กโทรด/ลงกราวด์), 85kV (หน้าสัมผัสเปิด, ค่าสูงสุด);
• ระดับการป้องกัน: ระดับการป้องกัน IP4X ของตัวเครื่อง, การป้องกัน IP2X สำหรับช่องต่างๆ;
• ประเภทตู้: ตู้สายขาเข้า, ตู้สายขาออก, ตู้ป้องกันหม้อแปลง, สายรัดบัสบาร์ ตู้, ตู้สวิตช์ตัดการเชื่อมต่อ ตู้ยกบัสบาร์ ตู้ PT/VT ฯลฯ
• ขนาดตู้: กว้าง 650 มม./800 มม./1000 มม. สูง 2300 มม. ลึก 1450 มม.

ข้อดีหลัก

1. การป้องกันความปลอดภัยที่ครอบคลุม

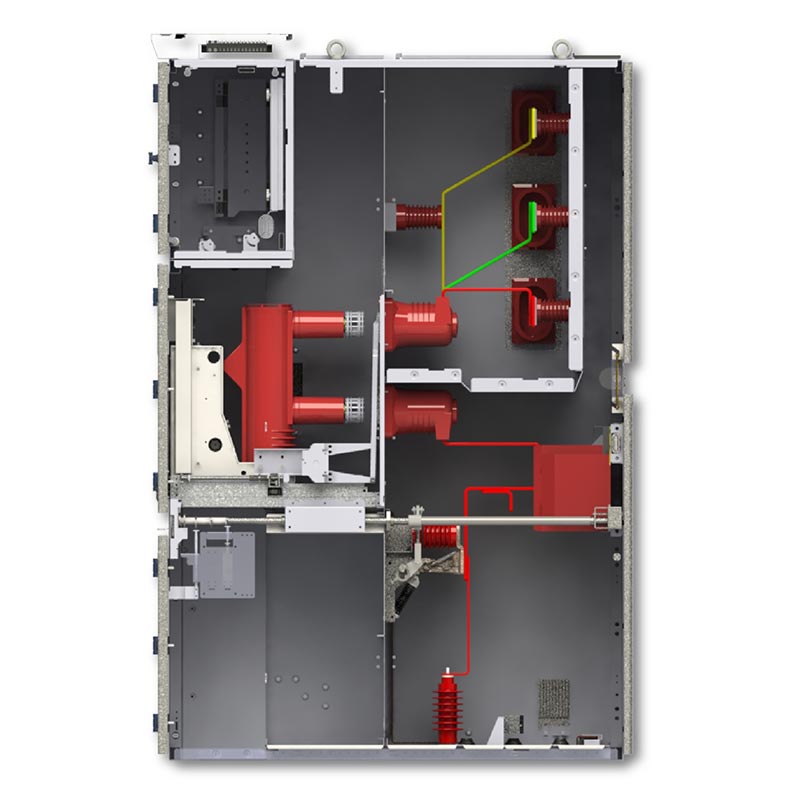

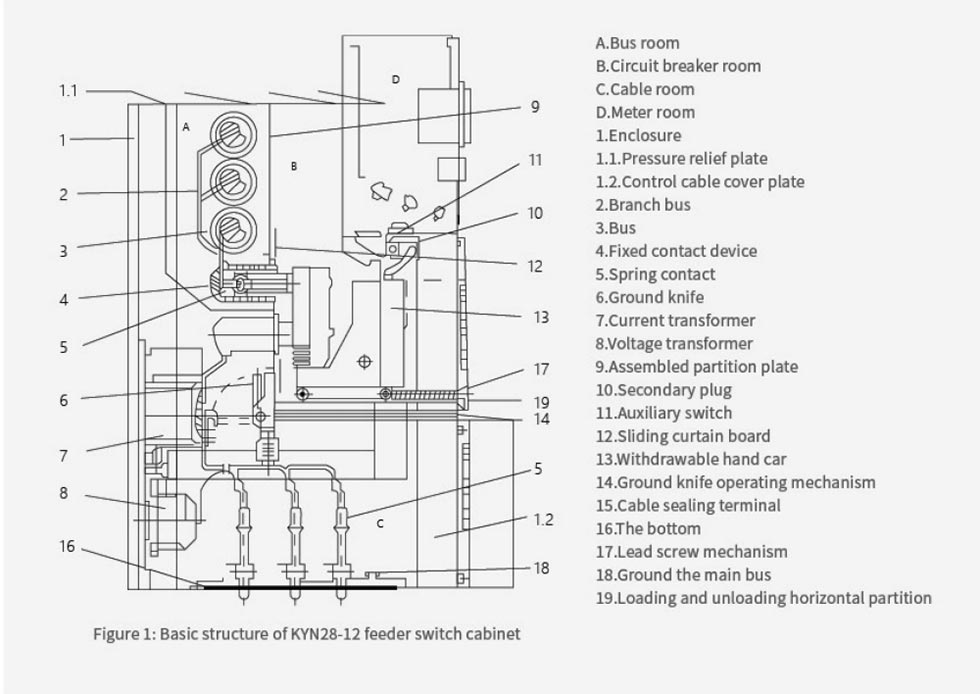

สวิตช์เกียร์ Kyn28 10kV ใช้โครงสร้างหุ้มโลหะหุ้มเกราะ โดยแต่ละช่องการทำงานแยกจากกัน แยกออกจากกัน เมื่อรวมกับลูกโซ่ทางกลและไฟฟ้า การกำจัด ความเสี่ยงของการทำงานผิดพลาด ระดับการป้องกันตู้ถึง IP4X และการป้องกันช่องคือ IP2X ต่อไป เพิ่มความสามารถในการป้องกันความปลอดภัย

2. ประสิทธิภาพที่มั่นคงและเชื่อถือได้

ออกแบบและผลิตอย่างเคร่งครัดตามมาตรฐานสากล IEC และระบบการจัดการคุณภาพ ISO ใช้ส่วนประกอบสูญญากาศคุณภาพสูง สามารถใช้งานร่วมกับเบรกเกอร์สูญญากาศยี่ห้อต่างๆ ที่มีชื่อเสียงได้ แข็งแรง ความสามารถในการทนต่อการลัดวงจร ปรับให้เข้ากับแรงดันไฟฟ้าและช่วงกระแสกว้าง และเหมาะสำหรับระยะยาว อย่างต่อเนื่อง การดำเนินงาน

3. การติดตั้งและบำรุงรักษาที่สะดวก

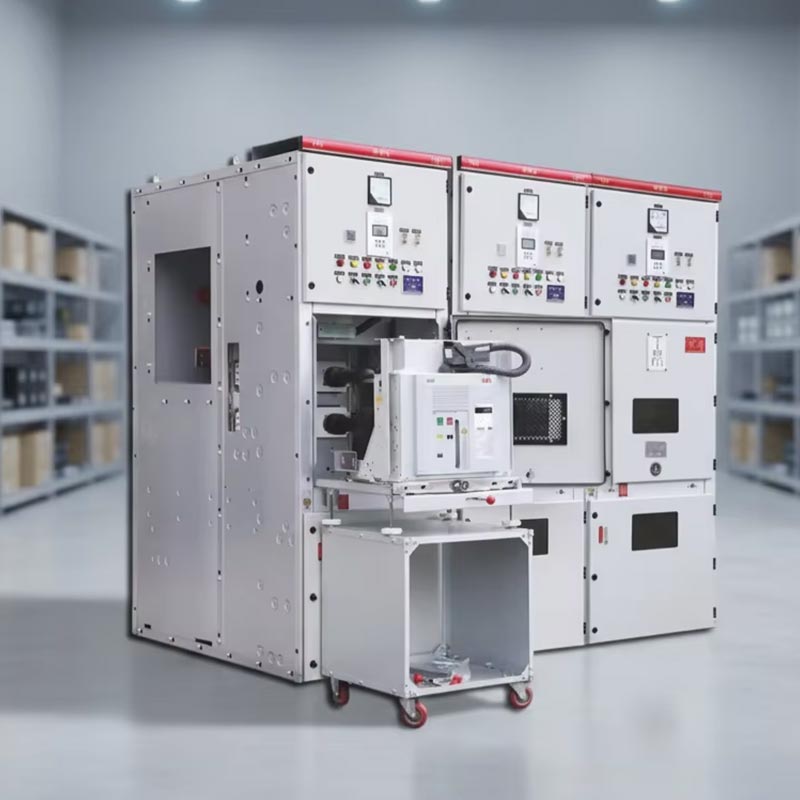

การออกแบบรถเข็นแบบถอดได้ช่วยให้ตรวจสอบและเปลี่ยนชิ้นส่วนได้อย่างรวดเร็วและง่ายดาย รองรับโครงสร้างที่กะทัดรัด ด้านหน้า การบำรุงรักษา ประหยัดพื้นที่ และการหยุดทำงาน ขนาดตู้มาตรฐานปรับให้เข้ากับสถานการณ์การติดตั้งต่างๆ ส่งผลให้ประสิทธิภาพการติดตั้งสูง

4. การบังคับใช้ที่กว้างขวาง

สวิตช์ Kyn28 10kV ครอบคลุมระดับแรงดันไฟฟ้าทั้งหมดตั้งแต่ 3.6 ถึง 24kV เข้ากันได้กับความถี่คู่ 50/60Hz ระบบ, และนำเสนอตู้ประเภทต่างๆ เพื่อตอบสนองความต้องการจำหน่ายไฟฟ้าของอุตสาหกรรมต่างๆ เช่น โรงไฟฟ้า, สถานีไฟฟ้าย่อย สถานประกอบการอุตสาหกรรมและเหมืองแร่ และอาคารสูง อีกทั้งยังสามารถปรับให้เข้ากับความธรรมดาต่างๆ สภาพแวดล้อมการทำงาน

กรณีการใช้งานจริง

โครงการปรับปรุงสถานีย่อย 110kV ในเมืองหนึ่งได้เลือกชุดสวิตช์เกียร์ Usune KYN28-12 จำนวน 28 ชุด อุปกรณ์ ใช้พื้นที่ได้สูง ดำเนินการได้รวดเร็ว และอัตราความน่าเชื่อถือ 99.98% หลังจากการว่าจ้าง อย่างมีนัยสำคัญ การปรับปรุงระดับความปลอดภัยของโครงข่ายจำหน่ายไฟฟ้า ในโครงการนี้ สวิตช์เกียร์ได้รับการปรับให้เข้ากับ ข้อกำหนดด้านสิ่งแวดล้อมของไซต์งาน รวมถึงระดับความสูง อุณหภูมิ และความชื้น และวงจรสุญญากาศที่เหมาะสม มีการเลือกรุ่นเบรกเกอร์ให้ตรงกับความต้องการการกระจายพลังงานของสถานีย่อยได้อย่างสมบูรณ์แบบ

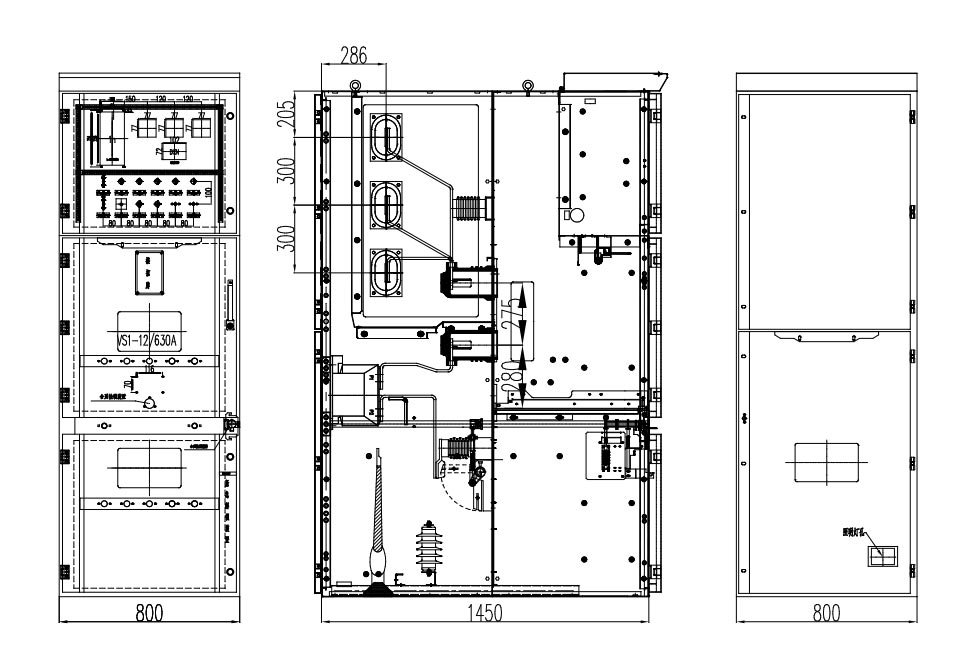

มิติภายนอกของผลิตภัณฑ์

อ้างอิงโครงการ

โครงการปล่อยจรวด Cas-space

รายงานการทดสอบ

คำถามที่พบบ่อย

คำถามที่ 1: ฟังก์ชั่น "ห้าข้อพิสูจน์" เฉพาะของสวิตช์เกียร์ KYN28 คืออะไร

ตอบ: ส่วนใหญ่รวมถึงการป้องกันการเปิดและปิดเซอร์กิตเบรกเกอร์โดยไม่ได้ตั้งใจ การป้องกันการผลักหรือดึง รถเข็นขนาดเล็กที่บรรทุกอยู่จะป้องกันไม่ให้สายดินเชื่อมต่อกับวงจรที่มีกระแสไฟฟ้าและป้องกันการปิด เซอร์กิตเบรกเกอร์ที่มีสายดินต่ออยู่ และป้องกันไม่ให้บุคลากรเข้ามาโดยไม่ตั้งใจ ช่องต่างๆ จึงมั่นใจในความปลอดภัยของบุคลากรและอุปกรณ์อย่างมีโครงสร้าง

คำถามที่ 2: รอบการบำรุงรักษาตามปกติสำหรับสวิตช์เกียร์ Kyn28 10kV คืออะไร

ตอบ: แนะนำให้ทำการตรวจสอบเป็นประจำทุกๆ 6 เดือน และบำรุงรักษาอย่างครอบคลุมทุกๆ 1-2 ปี เน้นการตรวจสอบกลไก ฉนวน การประสาน และความแน่นของสลักเกลียว Usune ให้ความรู้ทางเทคนิคเต็มรูปแบบ สนับสนุน

คำถามที่ 3: Usune สามารถจัดหาสวิตช์เกียร์แบบปรับแต่งเองได้หรือไม่

ก. ใช่. ในฐานะผู้ผลิตมืออาชีพ Usune สามารถปรับแต่งการกำหนดค่าภายใน ระดับการป้องกัน และ โซลูชันการตรวจสอบอัจฉริยะโดยอิงตามแรงดันไฟฟ้า กระแสไฟฟ้า ข้อกำหนดการป้องกัน และสภาพแวดล้อมของไซต์งาน มันสามารถ ปรับขนาดตู้และเลือกรุ่นเซอร์กิตเบรกเกอร์สุญญากาศที่เหมาะสมเพื่อตอบสนองความต้องการเฉพาะ

โดยสรุป สวิตช์เกียร์ Usune Kyn28 10kV ผสานรวมความปลอดภัย ความน่าเชื่อถือ และความสะดวกในการใช้งาน สนับสนุนโดยผู้ใหญ่ การออกแบบ การควบคุมคุณภาพอย่างเข้มงวด และพารามิเตอร์ทางเทคนิคที่ครอบคลุม เหมาะสำหรับการทำงานต่างๆ สภาพแวดล้อมและสถานการณ์ต่างๆ ในฐานะผู้ผลิตมืออาชีพและซัพพลายเออร์คุณภาพสูงจากประเทศจีน Usune ยังคงดำเนินต่อไป นำเสนอโซลูชั่นการกระจายพลังงานไฟฟ้าแรงดันปานกลางที่เสถียรและมีประสิทธิภาพแก่ผู้ใช้ทั่วโลก
