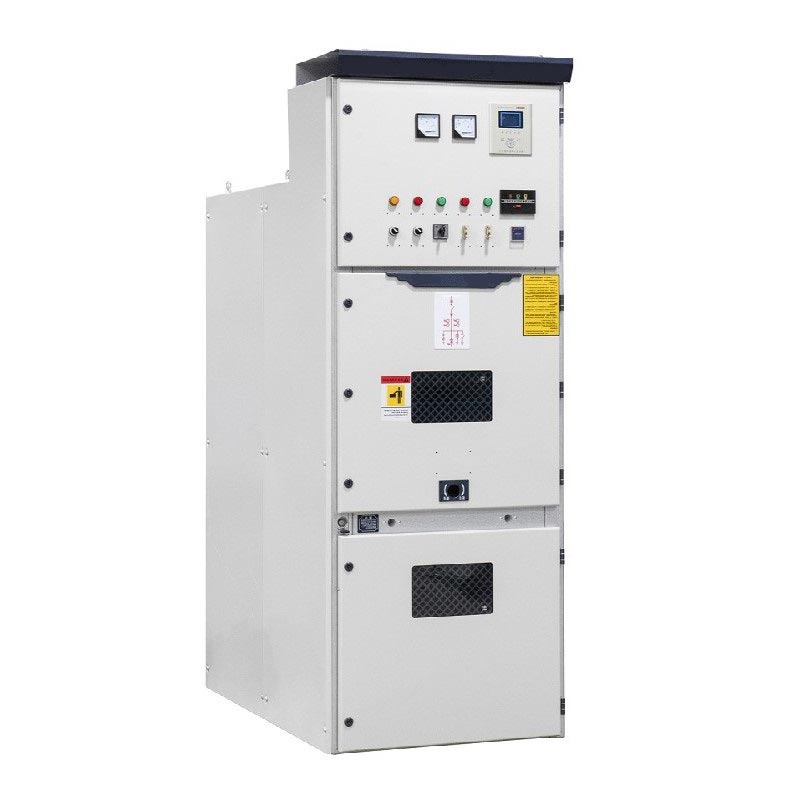

Kyn28 สวิตช์เกียร์ 12kv

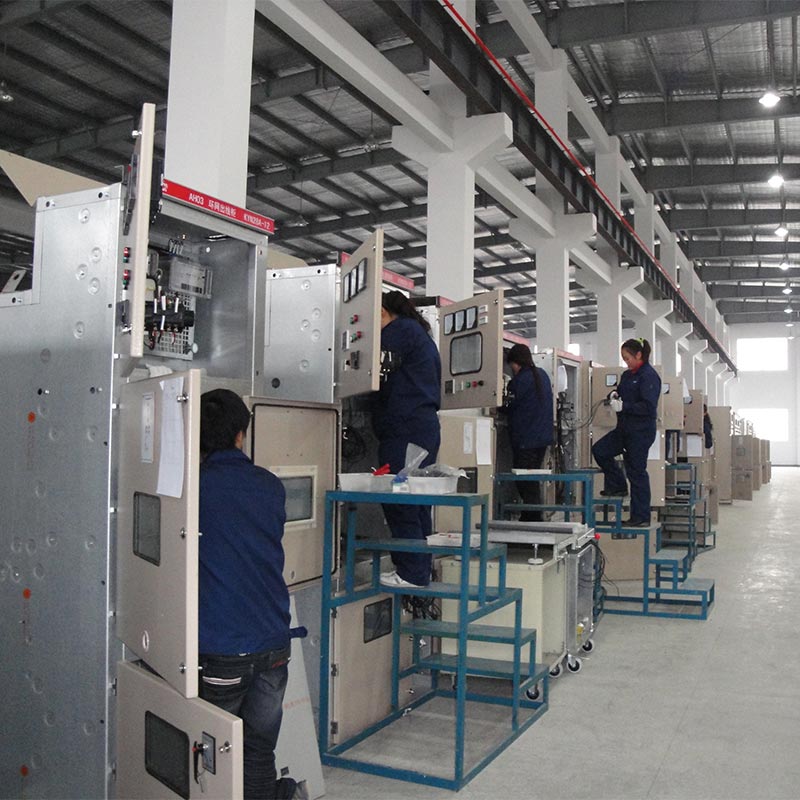

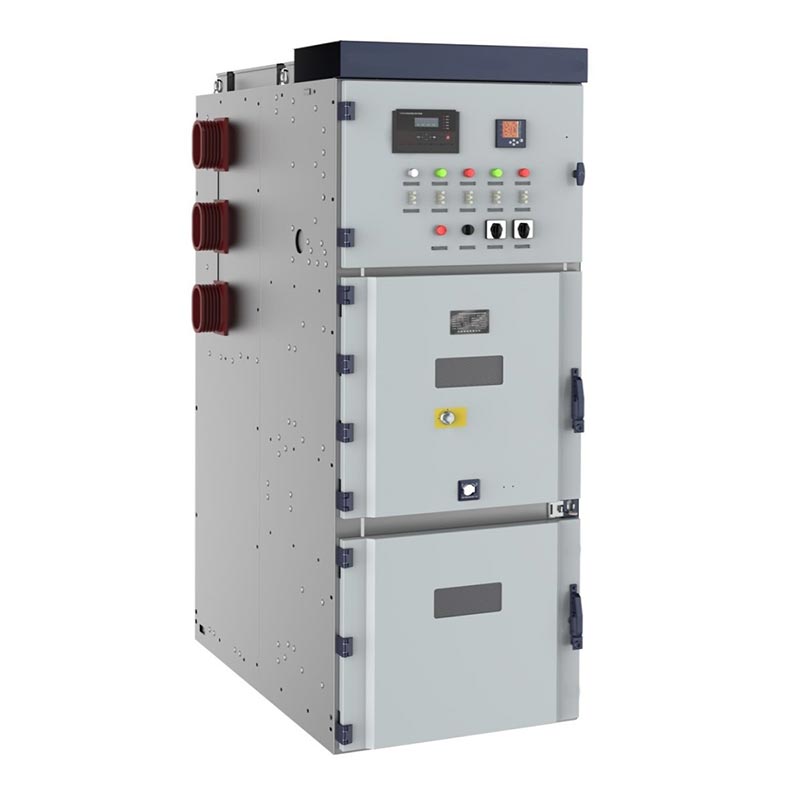

สวิตช์เกียร์ Usune Kyn28 12kV เป็นอุปกรณ์จ่ายไฟฟ้าแรงสูงในร่มที่มีแรงดันไฟฟ้าพิกัดครอบคลุม 3.6kV 7.2kV และ 12kV เหมาะสำหรับระบบไฟฟ้ากระแสสลับสามเฟส 50/60Hz เป็นอุปกรณ์ไฟฟ้าหลักในด้านพลังงานสมัยใหม่ การส่งและการจำหน่าย การกระจายพลังงานทางอุตสาหกรรม และสาขาแหล่งจ่ายไฟในอาคารพาณิชย์ สินค้า ใช้โครงสร้างหุ้มเกราะที่หุ้มด้วยโลหะ โดยแยกหน่วยการทำงานออกจากกันอย่างสมบูรณ์ เช่น เซอร์กิตเบรกเกอร์ บัสบาร์ สายไฟ และการควบคุมเครื่องมือวัด การออกแบบนี้ช่วยลดการแพร่กระจายของข้อผิดพลาดที่เกิดจากอาร์คตั้งแต่เริ่มแรก มันยังเป็นเช่นนั้น ติดตั้งรถเข็นเซอร์กิตเบรกเกอร์แบบสุญญากาศแบบถอดได้ ช่วยให้สามารถบำรุงรักษาและเปลี่ยนทดแทนได้อย่างรวดเร็วโดยไม่ต้องปิดเครื่อง ตอบสนองความต้องการหลักของระบบไฟฟ้าอย่างเต็มที่เพื่อการทำงานที่ปลอดภัย เสถียร และมีประสิทธิภาพ และ การบำรุงรักษา

สวิตช์เกียร์แรงดันต่ำ

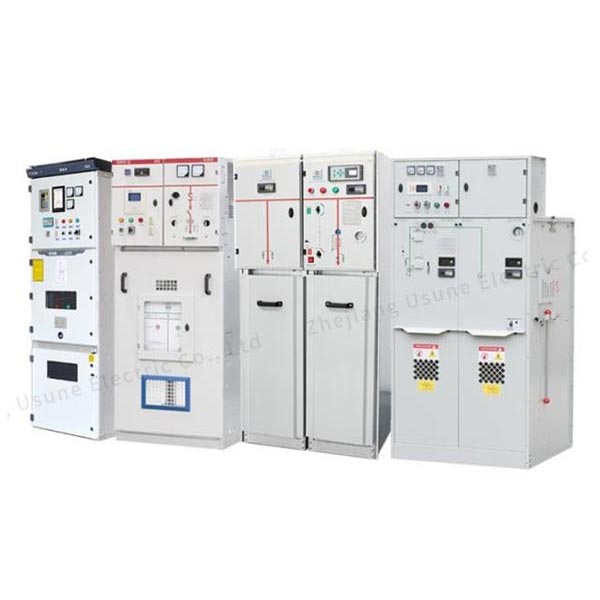

สวิตช์เกียร์แรงดันปานกลาง

พารามิเตอร์ทางเทคนิคหลัก

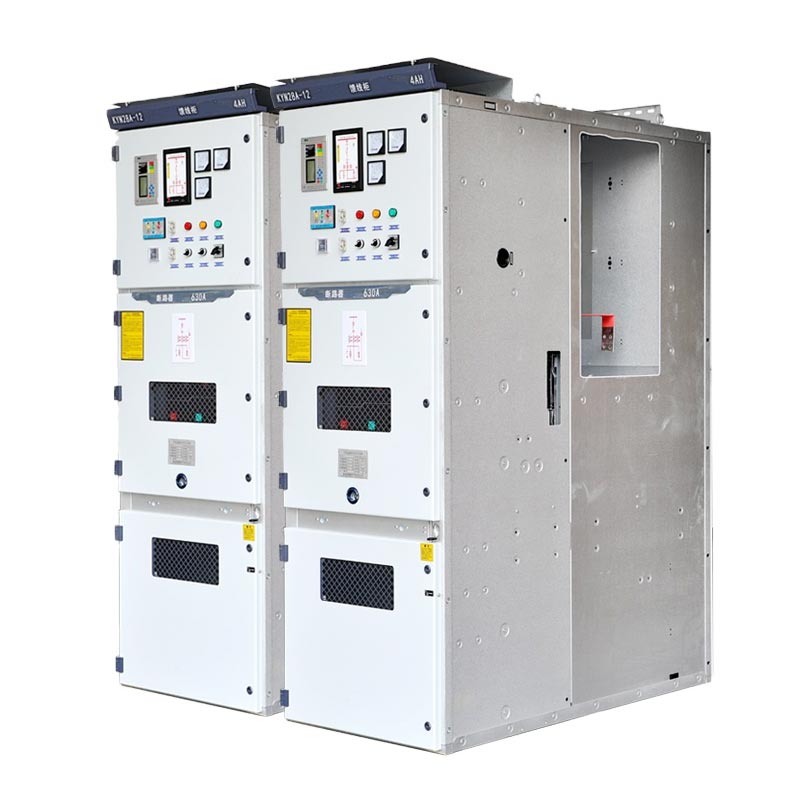

โครงสร้างช่องแยกอิสระ

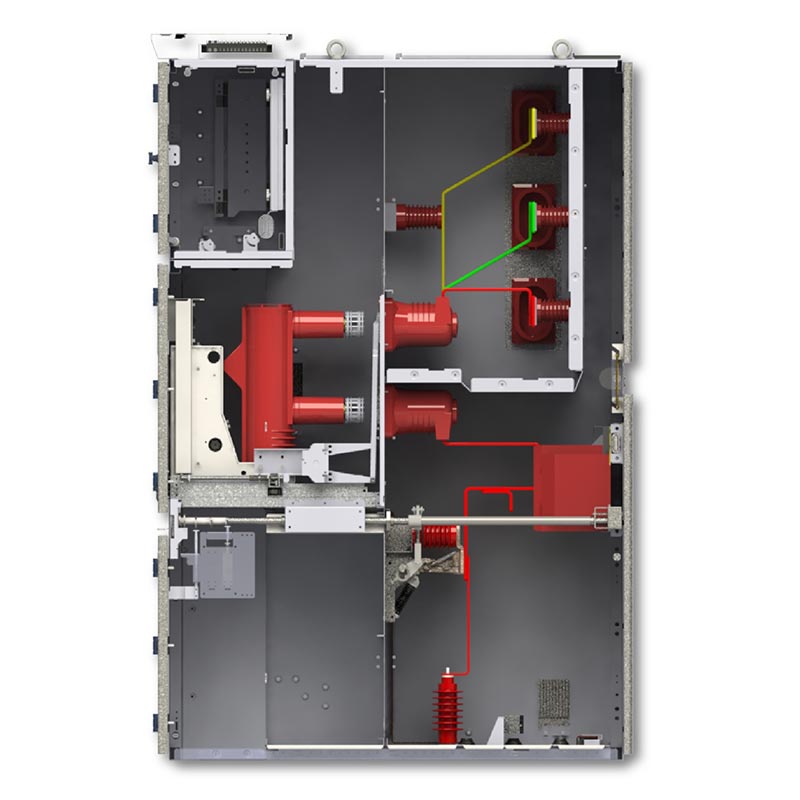

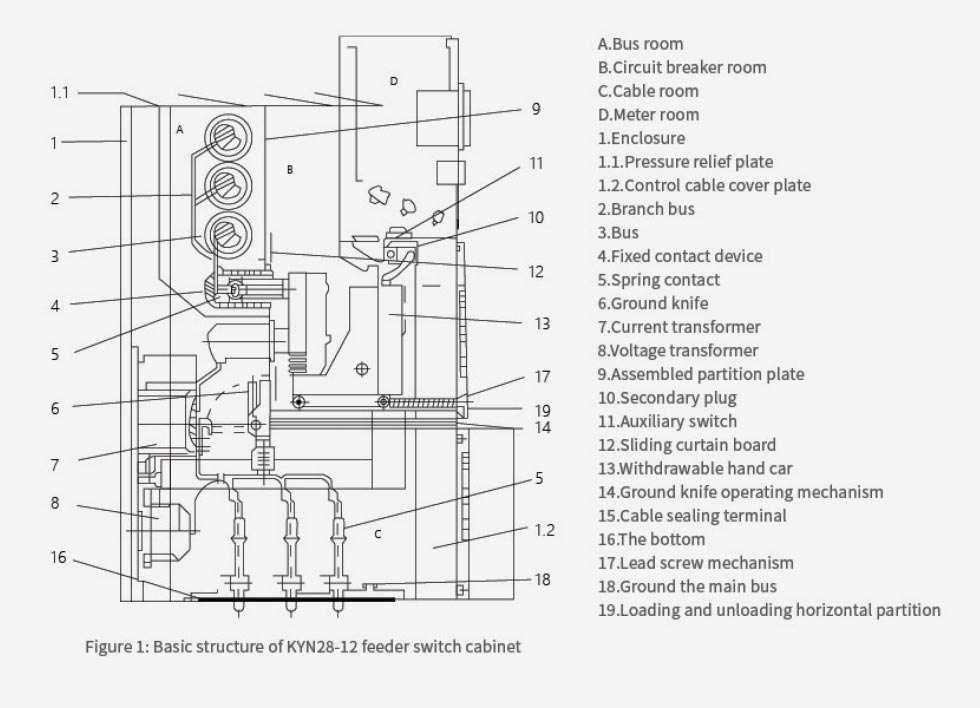

สวิตช์เกียร์ Kyn28 12kV ใช้การออกแบบช่องโมดูลาร์พร้อมการแยกส่วนโลหะทั้งหมด ขอบเขตการทำงานทั้งสี่ มีความเป็นอิสระอย่างสมบูรณ์ ป้องกันการแพร่กระจายของข้อผิดพลาดได้อย่างมีประสิทธิภาพ:

1. ช่องใส่เซอร์กิตเบรกเกอร์: ติดตั้งรถเข็นเซอร์กิตเบรกเกอร์แบบสุญญากาศ พร้อมด้วยคำแนะนำที่แม่นยำและ กลไกที่เชื่อมต่อกันเพื่อให้แน่ใจว่าการเคลื่อนย้ายรถเข็นปลอดภัย
2. ช่องบัสบาร์: เลย์เอาต์ของบัสบาร์หลักและสาขาแบบปิดพร้อมประสิทธิภาพการเป็นฉนวนที่ดีเยี่ยม โดยหลีกเลี่ยง ความเสี่ยงของการลัดวงจรแบบเฟสต่อเฟส/เฟสต่อกราวด์
3. ช่องใส่สายเคเบิล: พื้นที่กว้างขวาง เหมาะสำหรับการเชื่อมต่อสายเคเบิลหลายวงจร อำนวยความสะดวกในการวางสายเคเบิล เดินสายไฟ, และการทดสอบ
4. ส่วนอุปกรณ์และส่วนควบคุม: รวมอุปกรณ์ป้องกัน อุปกรณ์วัดแสง และวงจรควบคุมเข้าด้วยกัน ส่วนประกอบสำหรับการตรวจสอบและการดำเนินงานแบบรวมศูนย์
5. อุปกรณ์ระบายแรงดัน: ติดตั้งแผ่นระบายแรงดันที่ด้านบนโดยเฉพาะ จึงสามารถปล่อยส่วนโค้งได้อย่างรวดเร็ว แรงกดดันในกรณีที่เกิดข้อผิดพลาดภายในทำให้มั่นใจในความปลอดภัยของตู้และบุคลากร

ข้อดีของผลิตภัณฑ์หลัก

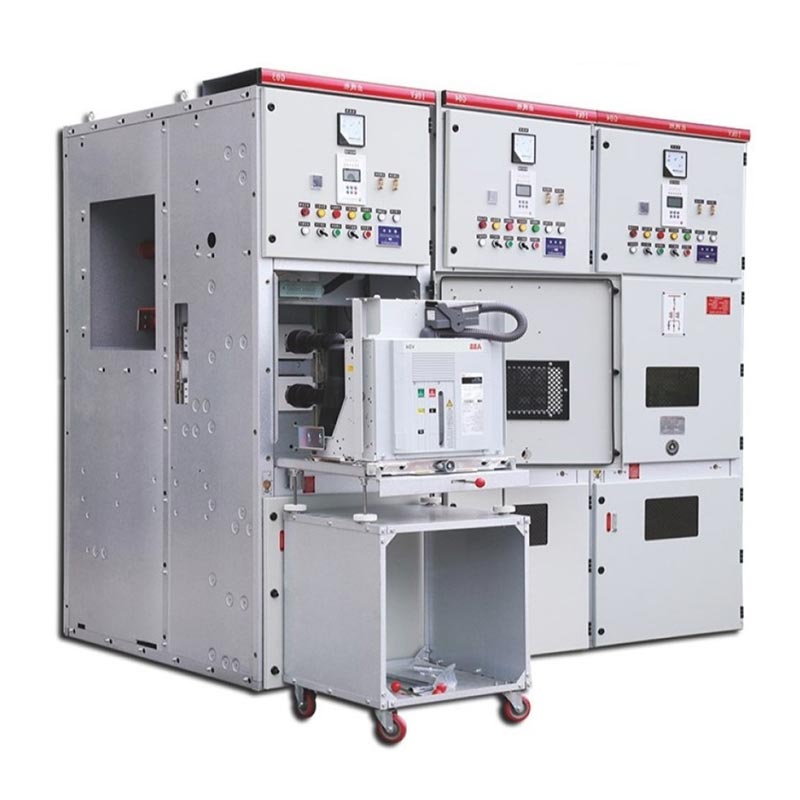

1. การออกแบบรถเข็นขนาดเล็กแบบถอดได้

เซอร์กิตเบรกเกอร์, PT และซีรีย์รถเข็นขนาดเล็กแบบแยกสามารถใช้แทนกันได้อย่างสมบูรณ์ ในระหว่างการบำรุงรักษา เพียงถอดออก รถเข็นขนาดเล็กที่ชำรุดและดันรถเข็นขนาดเล็กสำรองเข้าไปเพื่อคืนพลังงานอย่างรวดเร็วโดยไม่ต้องถอดบัสบาร์ทั้งหมด ลดเวลาการบำรุงรักษาไฟฟ้าดับลงอย่างมาก

2. การประสานทางกล "ห้าการป้องกัน" ที่ครอบคลุม:

- ป้องกันการเปิดและปิดเบรกเกอร์โดยไม่ตั้งใจ
- ป้องกันการถอด/ดันรถเข็นขนาดเล็กของเซอร์กิตเบรกเกอร์ขณะโหลด
- ป้องกันการปิดสวิตช์กราวด์โดยไม่ตั้งใจขณะเปิดเครื่อง
- ป้องกันการจ่ายไฟโดยไม่ตั้งใจเมื่อปิดสวิตช์กราวด์
- ป้องกันการเข้าไปในช่องที่มีพลังงานโดยไม่ได้ตั้งใจ

3. ปรับปรุงความปลอดภัยและการบำรุงรักษา

การออกแบบการทำงานและการบำรุงรักษาด้านหน้าทั้งหมดช่วยลดความจำเป็นในการใช้พื้นที่บำรุงรักษาด้านหลัง ซึ่งช่วยประหยัดได้อย่างมีประสิทธิภาพ พื้นที่ในห้องแจกจ่าย ตู้มีเครื่องทำความร้อนแบบควบแน่นในตัว ปรับให้เข้ากับความชื้นสูงได้ สภาพแวดล้อมป้องกันความผิดพลาดของฉนวนที่เกิดจากการควบแน่น

4. ฉนวนสูงและทนต่อความผิดพลาด

สวิตช์เกียร์ Kyn28 12kV ใช้วัสดุฉนวนคุณภาพสูงและฉนวนที่มีระยะห่างทางวิทยาศาสตร์ ระดับฉนวนสูง ต้านทานการลัดวงจร แรงดันไฟฟ้าเกิน และข้อผิดพลาดทางไฟฟ้าอื่นๆ ได้อย่างมีประสิทธิภาพ รวม ด้วยโครงสร้างเกราะโลหะ ทำให้มีความสามารถในการควบคุมส่วนโค้งที่แข็งแกร่ง

ประเภทการใช้งานหลัก

1. ตู้สายขาเข้า: รับพลังงานจากแหล่งต้นน้ำ ให้การรับพลังงานและการป้องกันโดยรวม
2. ตู้สายขาออก: กระจายกำลังให้กับโหลด มอเตอร์ และวงจรขั้วต่ออื่นๆ เพื่อให้การป้องกัน
3. PT และตู้วัดแรงดันไฟฟ้า: ตรวจสอบแรงดันไฟฟ้าของระบบและให้การป้องกันแรงดันไฟฟ้าเกิน
4. ตู้วัด: รวมเครื่องมือวัดพลังงานเพื่อสถิติการใช้พลังงานที่แม่นยำ
5. ตู้ส่วนบัสบาร์: ช่วยให้สามารถดำเนินการแบบแบ่งส่วน การแยก และการป้องกันส่วนบัสบาร์
6. ตู้แยก: ให้การแยกไฟฟ้าทำให้มั่นใจในการบำรุงรักษาที่ปลอดภัย

กรณีการใช้งานจริง

กรณีที่ 1: โครงการจำหน่ายไฟฟ้า 10kV สำหรับศูนย์ข้อมูลขนาดใหญ่ในจีนตะวันออก

ข้อกำหนดของโครงการ: ศูนย์ข้อมูลต้องการความพร้อมใช้งานของพลังงาน 99.99% และไม่มีข้อผิดพลาดเป็นศูนย์ และมีความเสถียรสูง ระบบจำหน่ายไฟฟ้าแรงดันปานกลางเพื่อให้แน่ใจว่ามีการจ่ายไฟอย่างต่อเนื่องให้กับโหลดหลัก เช่น เซิร์ฟเวอร์และ อุปกรณ์ทำความเย็น

วิธีแก้ไข: ระบบจำหน่ายไฟฟ้าที่สมบูรณ์ถูกสร้างขึ้นโดยใช้ยูนิตสวิตช์เกียร์ Usune Kyn28 ขนาด 12kV รวมถึง ตู้ขาเข้า ตู้วัดแสง ตู้ PT และตู้ขาออก 12 ตู้ มีไฟฟ้าลัดวงจร 40kA เบรกเกอร์วงจรสูญญากาศความจุทำลายและอุปกรณ์ป้องกันอัจฉริยะแบบบูรณาการเพื่อให้เกิดข้อผิดพลาดอย่างรวดเร็ว การแยกตัวและตำแหน่งข้อผิดพลาดที่แม่นยำ

ผลการดำเนินงาน: นับตั้งแต่เริ่มดำเนินการในปี 2566 ระบบก็ทำงานได้โดยไม่มีข้อผิดพลาดใดๆ ครบ 100% อัตราความแม่นยำในการดำเนินการป้องกัน เวลาไฟฟ้าดับประจำปีน้อยกว่า 5 นาที ตอบสนองความต้องการสูงสุดอย่างเต็มที่ ข้อกำหนดด้านแหล่งจ่ายไฟที่เชื่อถือได้ของศูนย์ข้อมูลและหลีกเลี่ยงความสูญเสียทางเศรษฐกิจนับสิบอย่างมีประสิทธิภาพ มูลค่าหลายล้านดอลลาร์จากเหตุไฟฟ้าขัดข้อง

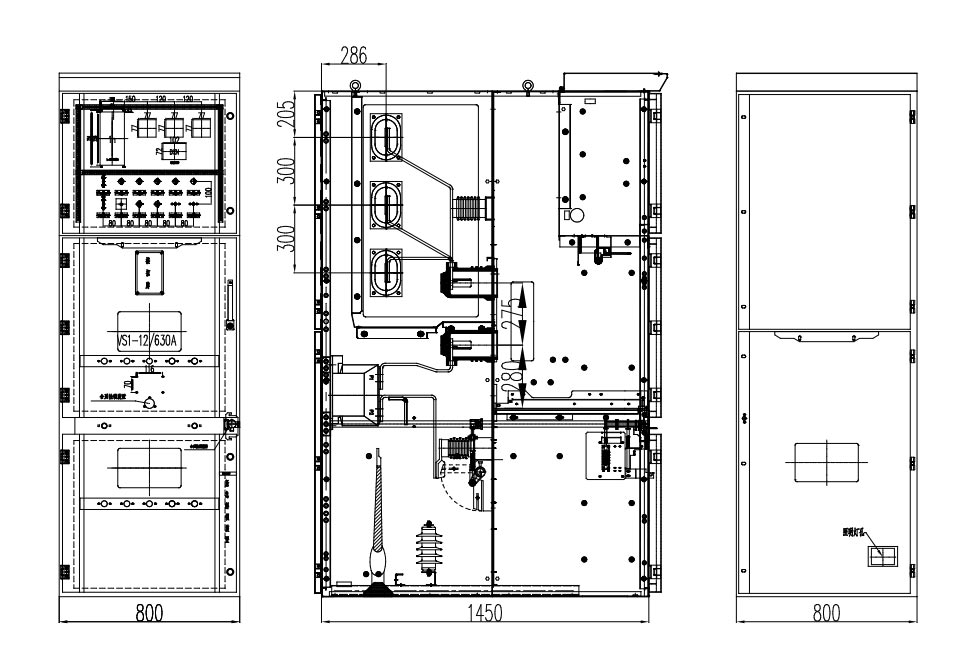

มิติภายนอกของผลิตภัณฑ์

อ้างอิงโครงการ

โครงการปล่อยจรวด Cas-space

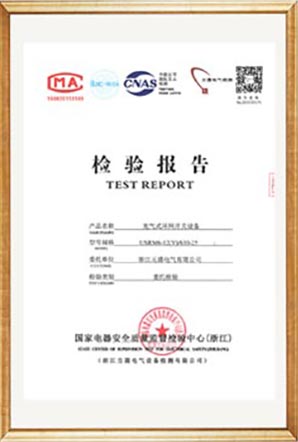

รายงานการทดสอบ
