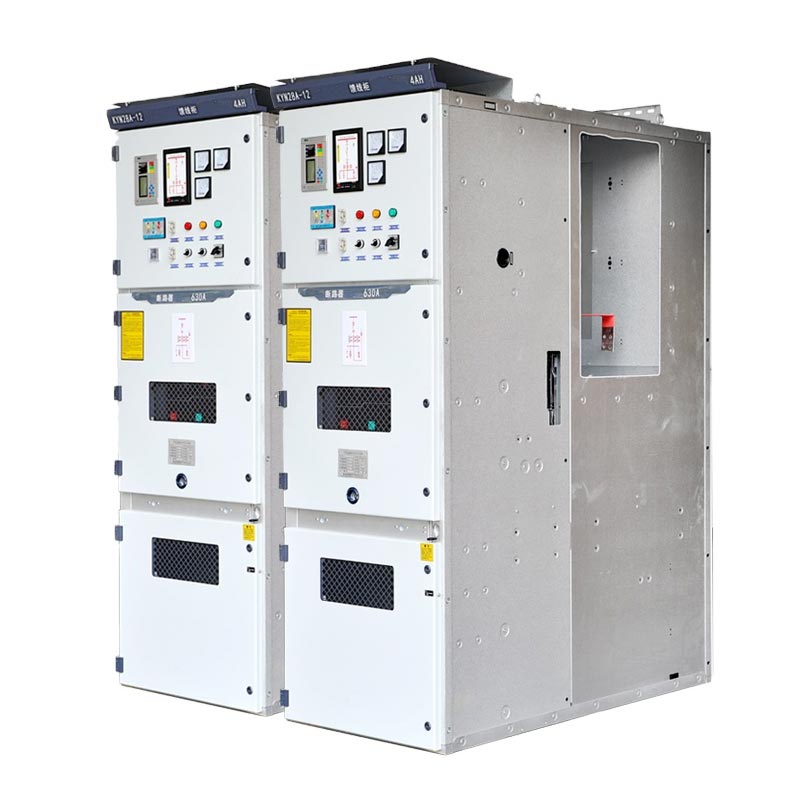

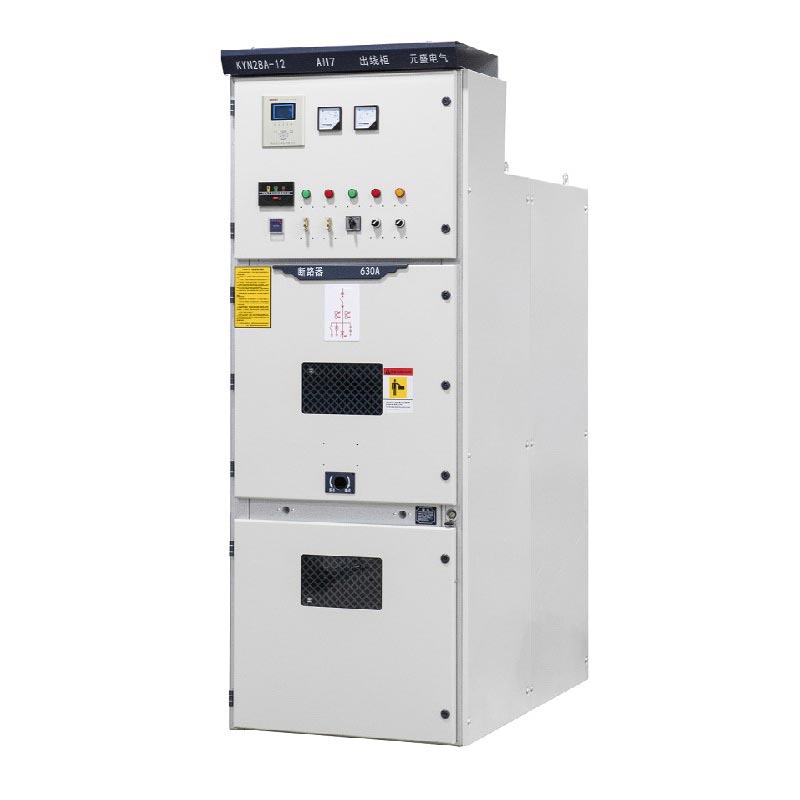

แผง Vcb 11kv Mv

แผง Vcb MV ขนาด 11kV อยู่ในตำแหน่งที่เป็นระบบจ่ายไฟแรงดันปานกลางระดับอุตสาหกรรมและมีความน่าเชื่อถือสูง อุปกรณ์, เหมาะสำหรับระบบแรงดันไฟฟ้า 11kV และต่ำกว่า และสามารถใช้ได้ในบัสบาร์เดี่ยว, บัสบาร์เดี่ยวแบบแบ่งส่วน หรือสองเท่า บัสบาร์ สถาปัตยกรรม พวกเขาปฏิบัติตามมาตรฐานอย่างเคร่งครัดเช่น IEC 60298, IEC 694, GB3906-2006 และ DIN VDE 0670 ของเยอรมัน และ เป็นระบบการจัดการ ISO ที่ได้รับการรับรองพร้อมการควบคุมที่ได้มาตรฐานตลอดกระบวนการทั้งหมด

สวิตช์เกียร์แรงดันต่ำ

สวิตช์เกียร์แรงดันปานกลาง

พารามิเตอร์หลักและจุดเด่นของโครงสร้าง

1. พารามิเตอร์หลัก

แรงดันไฟฟ้า 11kV (เข้ากันได้กับ 3.6~12kV), AC สามเฟส 50/60Hz, พิกัดกระแส 630A~2500A (ปรับแต่งได้), กระแสไฟลัดวงจร 25kA~40kA ระดับการป้องกัน IP4X (ตู้) เข้ากันได้กับหลายระบบ สถาปัตยกรรม

2. จุดเด่นของโครงสร้าง

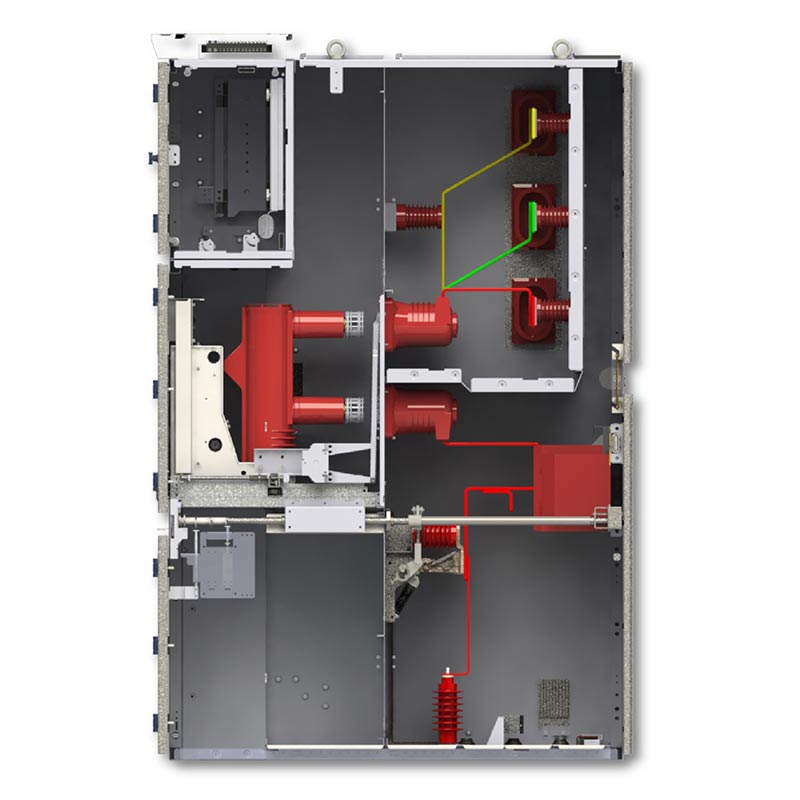

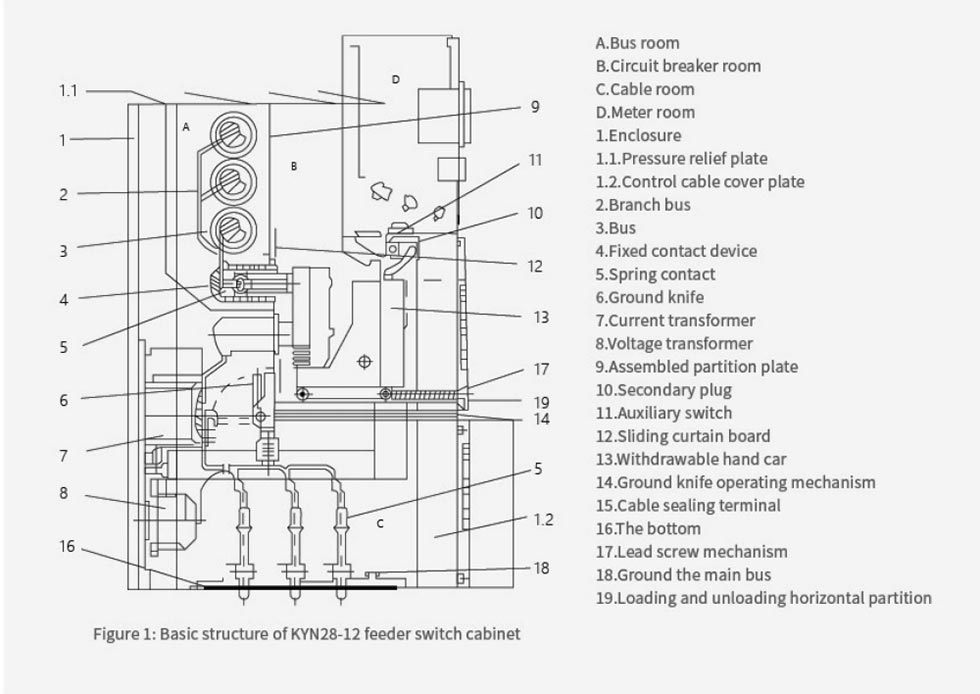

โครงสร้างโลหะหุ้มถอดได้ ช่องแยก 4 ช่อง มีรถเข็นขนาดเล็กตั้งอยู่ตรงกลางเพื่อการบำรุงรักษาง่าย ติดตั้งระบบเชื่อมต่อความปลอดภัยแบบห้าหลักฐานที่ครอบคลุมการป้องกันแบบกลไก + ไฟฟ้าแบบคู่ ขจัดการทำงานผิดพลาด การปรับตัวด้านสิ่งแวดล้อมที่แข็งแกร่งเหมาะสำหรับสภาพการทำงานภายในอาคารต่างๆ

ข้อดีหลัก

1. ประสิทธิภาพที่เชื่อถือได้: เบรกเกอร์สูญญากาศพร้อมการตอบสนองที่รวดเร็ว อายุการใช้งานยาวนาน เหมาะสำหรับการใช้งานบ่อยครั้ง การดำเนินการในหลายสถานการณ์

2. ปลอดภัยและสะดวก: การป้องกันที่ปิดสนิท การออกแบบรถเข็นขนาดเล็กเพื่อการบำรุงรักษาที่มีประสิทธิภาพ รองรับอัจฉริยะ การดำเนินงานและการบำรุงรักษาระยะไกล

3. คุณภาพระดับโลก: ผู้ผลิตในจีน โรงงานที่ได้มาตรฐานรับประกันกำลังการผลิตและคุณภาพ เป็น ซัพพลายเออร์คุณภาพสูง ส่งออกไปยังหลายภูมิภาค และให้บริการครบวงจร

กรณีการใช้งานจริง

กรณีที่ 1: โครงการจำหน่าย 11kV ที่สถานีย่อย 110kV ในเอเชียตะวันออกเฉียงใต้

1. ความเป็นมาของโครงการ: สถานีย่อยแห่งนี้เป็นศูนย์กลางแหล่งจ่ายไฟหลักในภูมิภาค ซึ่งต้องการพลังงานไฟฟ้า 11kV ที่เสถียร จัดหาให้กับสวนอุตสาหกรรมโดยรอบและบริเวณที่อยู่อาศัย อุปกรณ์จะต้องมีความน่าเชื่อถือสูงและ และเข้ากันได้กับระบบไฟฟ้า 50Hz ในพื้นที่

2. โซลูชันแอปพลิเคชัน: Usune ปรับแต่งแผง MV VCB KYN28A-12 11kV 11kV จำนวน 28 แผง โดยใช้บัสบาร์เดี่ยวที่แบ่งส่วน สถาปัตยกรรมและติดตั้งเซอร์กิตเบรกเกอร์สุญญากาศ VS1 เพื่อตอบสนองข้อกำหนดด้านแหล่งจ่ายไฟวงจรคู่

3. ผลการดำเนินงาน: ในช่วงสามปีนับตั้งแต่เริ่มดำเนินการ อุปกรณ์ดังกล่าวทำงานได้โดยไม่มีสิ่งใดเลย ความล้มเหลว ผ่านการทดสอบหลายครั้งภายใต้สภาวะที่รุนแรง เช่น พายุฝนฟ้าคะนองและอุณหภูมิสูง กระจายพลังงานและป้องกันข้อผิดพลาดได้อย่างแม่นยำ ช่วยให้สถานีย่อยบรรลุ "ไฟฟ้าดับเป็นศูนย์" การดำเนินงานและการบำรุงรักษา" และได้รับการยอมรับอย่างสูงจากหน่วยงานการไฟฟ้าส่วนท้องถิ่น

กรณีที่ 2: การอัพเกรดระบบจำหน่ายไฟฟ้าแรงสูงที่โรงงานผลิตรถยนต์ในยุโรป

1. ความเป็นมาของโครงการ: เวิร์คช็อปการปั๊มและพ่นสีของโรงงานมีความต้องการพลังงานที่สูงมาก เสถียรภาพด้านอุปทาน โดยจำเป็นต้องอัพเกรดเป็นระบบจำหน่ายไฟฟ้าขนาด 11kV อุปกรณ์ต้องเป็นไปตามสหภาพยุโรป มาตรฐาน IEC พร้อมทั้งคำนึงถึงความสะดวกในการบำรุงรักษาและการใช้พื้นที่

2. โซลูชันการใช้งาน: เลือกแผง Usune 11kV MV VCB จำนวน 16 แผง โดยใช้รถเข็นขนาดเล็กที่อยู่ตรงกลาง โครงสร้างเข้ากันได้กับระบบบัสบาร์เดี่ยวและติดตั้งเครื่องทำความร้อนป้องกันการควบแน่นและอัจฉริยะ โมดูลตรวจสอบอุณหภูมิและความชื้น

3. ผลการดำเนินงาน: อุปกรณ์ปรับให้เข้ากับระบบความถี่คู่ 50Hz/60Hz ของยุโรปได้อย่างสมบูรณ์แบบ การติดตั้งไม่ส่งผลกระทบต่อการผลิตในโรงงานตามปกติ และสามารถดึงรถเข็นขนาดเล็กออกมาเพื่อการบำรุงรักษาได้อย่างรวดเร็ว หลังจากการอัพเกรด อัตราความล้มเหลวของแหล่งจ่ายไฟของโรงงานลดลง 90% ตอบสนองความต้องการการผลิตอย่างต่อเนื่อง ของการผลิตรถยนต์

สภาพแวดล้อมในการทำงาน

1.อุณหภูมิอากาศแวดล้อม: สูงสุด +40°C, ต่ำสุด -10°C;
2.ความชื้นสัมพัทธ์: เฉลี่ยรายวัน ≤ 95%, เฉลี่ยรายเดือน ≤ 90%;
3.ความสูง: ≤ 1,000 เมตร;
4. ความรุนแรงของแผ่นดินไหว: ไม่เกินเกรด 8;
5.อุปกรณ์จะต้องติดตั้งในสถานที่ที่ปราศจากอันตรายจากไฟไหม้หรือการระเบิด มลพิษรุนแรง สารเคมี การกัดกร่อนและการสั่นสะเทือนที่รุนแรง
6.หากจะใช้อุปกรณ์ภายใต้สภาวะแวดล้อมที่เกินข้อกำหนดปกติที่ระบุไว้ใน GB 3906 การจัดการที่เกี่ยวข้องจะต้องได้รับความเห็นชอบจากผู้ใช้และผู้ผลิต

ข้อมูลจำเพาะทางเทคนิค

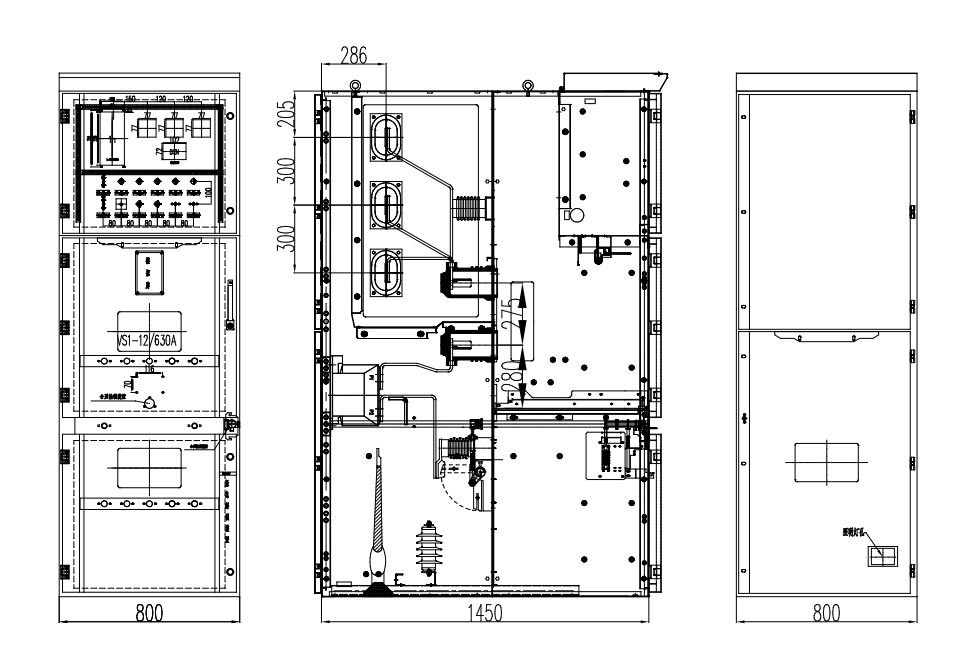

มิติภายนอกของผลิตภัณฑ์

อ้างอิงโครงการ

โครงการปล่อยจรวด Cas-space

รายงานการทดสอบ

คำถามที่พบบ่อย

Q1: ฟังก์ชั่นประสานห้าเท่า?

ตอบ: ประกอบด้วยฟังก์ชันหลัก 5 ฟังก์ชัน เช่น เบรกเกอร์ป้องกันการทำงานผิดพลาด พร้อมระบบคู่ทางกลและไฟฟ้า ประสานเพื่อป้องกันการทำงานผิดพลาด

คำถามที่ 2: แผง Vcb MV ขนาด 11kV เข้ากันได้กับระบบ 10kV หรือไม่

ตอบ: เข้ากันได้อย่างสมบูรณ์ ไม่จำเป็นต้องดัดแปลง สามารถแทนที่อุปกรณ์ที่มีอยู่ได้โดยตรง และปรับแต่งพารามิเตอร์ได้ ได้รับการสนับสนุน

Q3: การปฏิบัติตามข้อกำหนดด้านการส่งออกและบริการหลังการขาย

ตอบ: สอดคล้องกับมาตรฐานสากล การรับรองระดับภูมิภาคสามารถปรับแต่งได้ การตอบสนองอย่างรวดเร็วจากประเทศจีน โรงงาน และบริการหลังการขายเฉพาะท้องถิ่นจากร้านค้าทั่วโลก

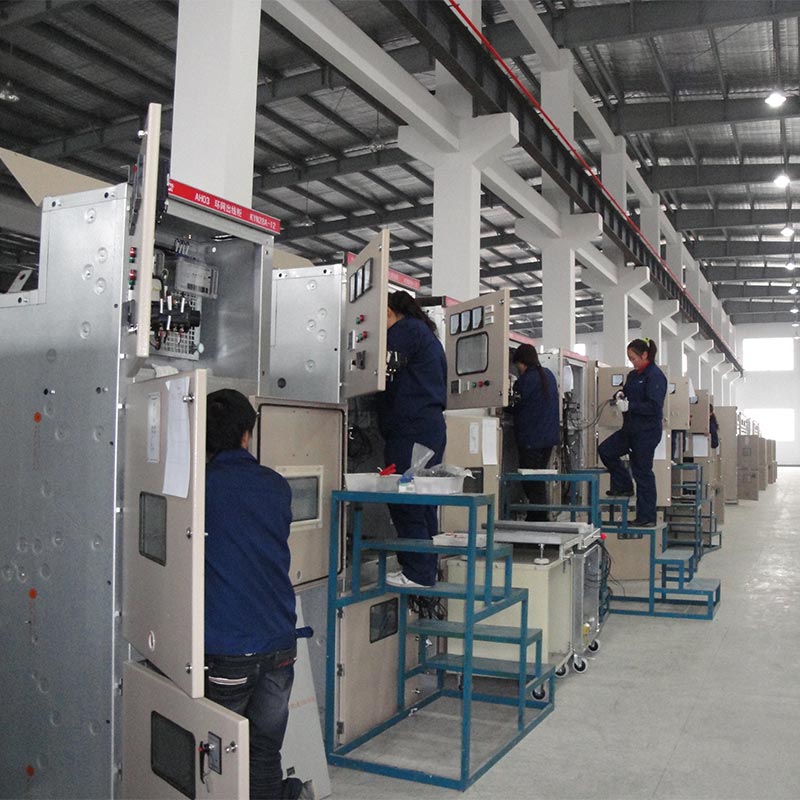

ความแข็งแกร่งของแบรนด์และโรงงาน

Usune อาศัยโรงงานหลักในประเทศจีน โดยมีกำลังการผลิตแผงมากกว่า 5,000 แผงต่อปี มันภูมิใจ การจัดการแบบ end-to-end แบบดิจิทัล บูรณาการการวิจัยและพัฒนา การผลิต และการขาย สินค้าของบริษัทครอบคลุมมากกว่า 30 รายการ ประเทศต่างๆ ทำให้เป็นผู้จัดหาและผู้ผลิตระบบจำหน่ายไฟฟ้าแรงดันปานกลางที่เชื่อถือได้สำหรับลูกค้าทั่วโลก
