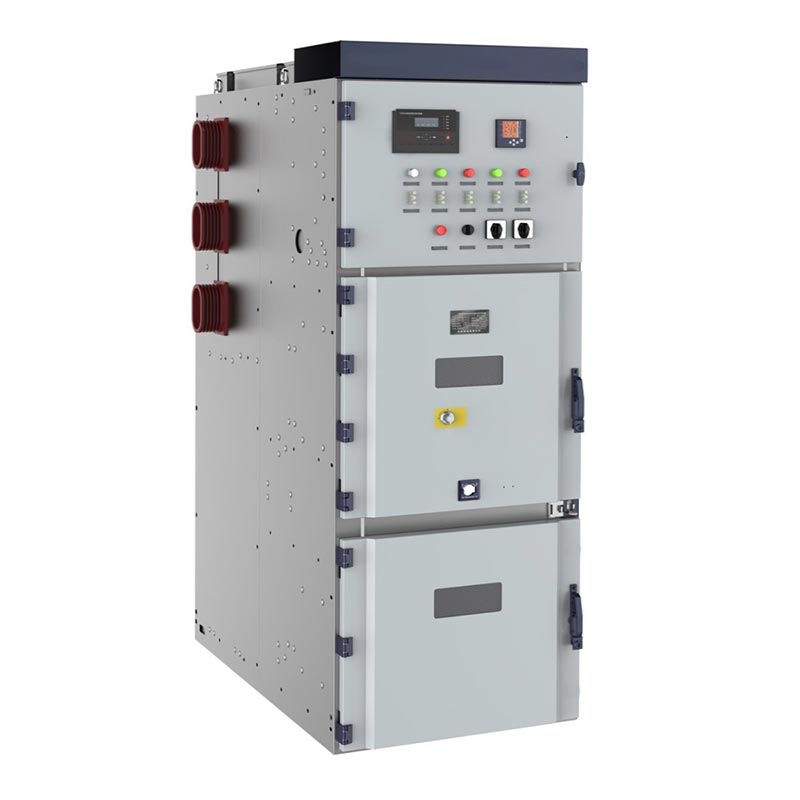

สวิตช์เกียร์แรงดันปานกลาง Lv และ Mv 24kv

สวิตช์เกียร์แรงดันไฟฟ้าปานกลาง Usune 24kV และ Mv, KYN28-24 (Z) (GZS1) เป็นของ AC แบบถอดได้หุ้มเกราะ หมวดหมู่สวิตช์เกียร์ที่ปิดด้วยโลหะ เหมาะสำหรับระบบไฟ AC 3 เฟส 50Hz และส่วนใหญ่จะใช้สำหรับ อำนาจ การรับ การกระจาย การควบคุมวงจร การป้องกัน และการตรวจสอบ

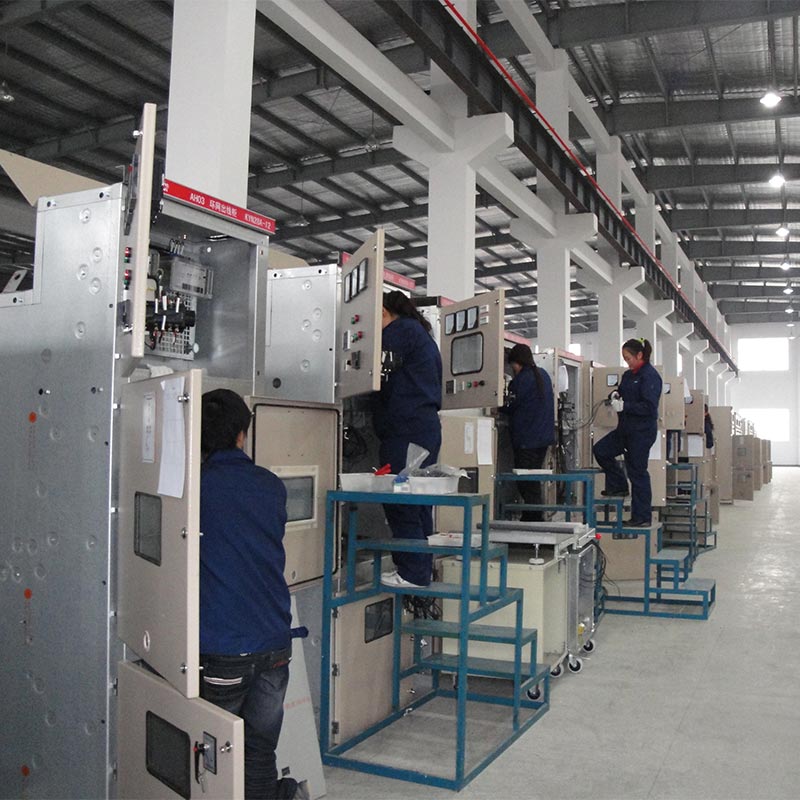

สวิตช์เกียร์แรงดันปานกลาง Lv และ Mv ขนาด 24kV ใช้กันอย่างแพร่หลายในโรงไฟฟ้า สถานีไฟฟ้าย่อย อุตสาหกรรม และเหมืองแร่ และอาคารสูงสำหรับการรับ การจ่ายไฟ การควบคุม และการป้องกันพลังงาน แกนกลางของอุสุเนะ ฐานการผลิตตั้งอยู่ในประเทศจีน ทำให้เป็นผู้ผลิตมืออาชีพที่เชื่อถือได้และให้บริการคุณภาพสูง โซลูชั่นการจำหน่ายไฟฟ้าแรงดันปานกลางให้กับผู้ใช้ทั่วโลก

สวิตช์เกียร์แรงดันต่ำ

สวิตช์เกียร์แรงดันปานกลาง

พารามิเตอร์ทางเทคนิคหลัก

ผลิตภัณฑ์ของเราปฏิบัติตามมาตรฐานดังต่อไปนี้อย่างเคร่งครัด

1. GB3906-2006 "สวิตช์เกียร์และเกียร์ควบคุมที่ปิดด้วยโลหะ AC ขนาด 3.6-40.5kV"
2. GB/T11022 "เงื่อนไขทางเทคนิคทั่วไปสำหรับสวิตช์เกียร์ไฟฟ้าแรงสูงและเกียร์ควบคุม"
3. IEC62271-200 "สวิตช์เกียร์แบบปิดโลหะ AC ที่มีแรงดันไฟฟ้าสูงกว่า 1kV และต่ำกว่า 52kV"
4. DL/T404 "เงื่อนไขทางเทคนิคสำหรับการสั่งซื้อสวิตช์เกียร์ไฟฟ้าแรงสูง AC ในอาคาร"

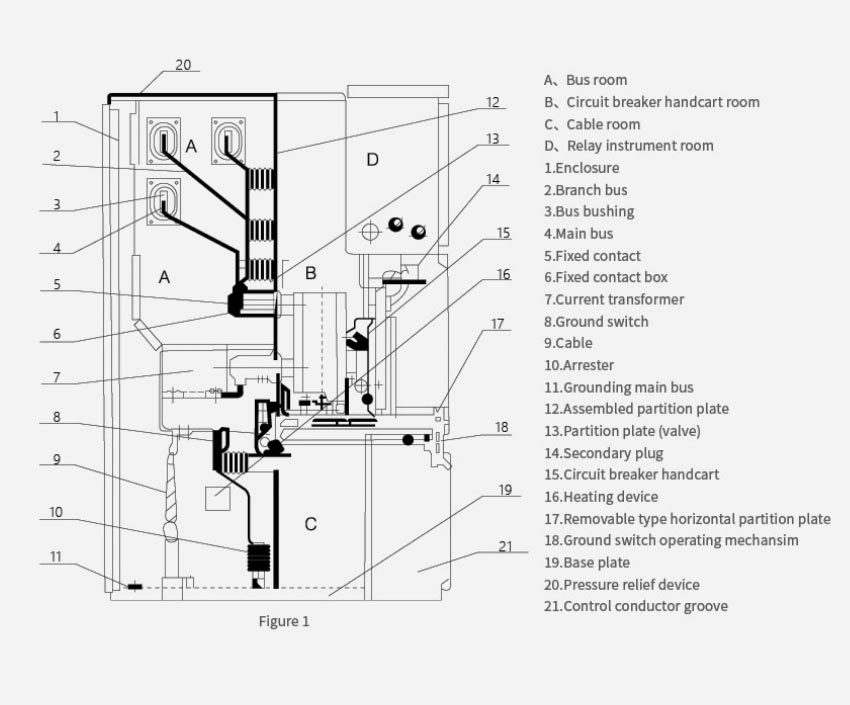

โครงสร้างคณะรัฐมนตรี

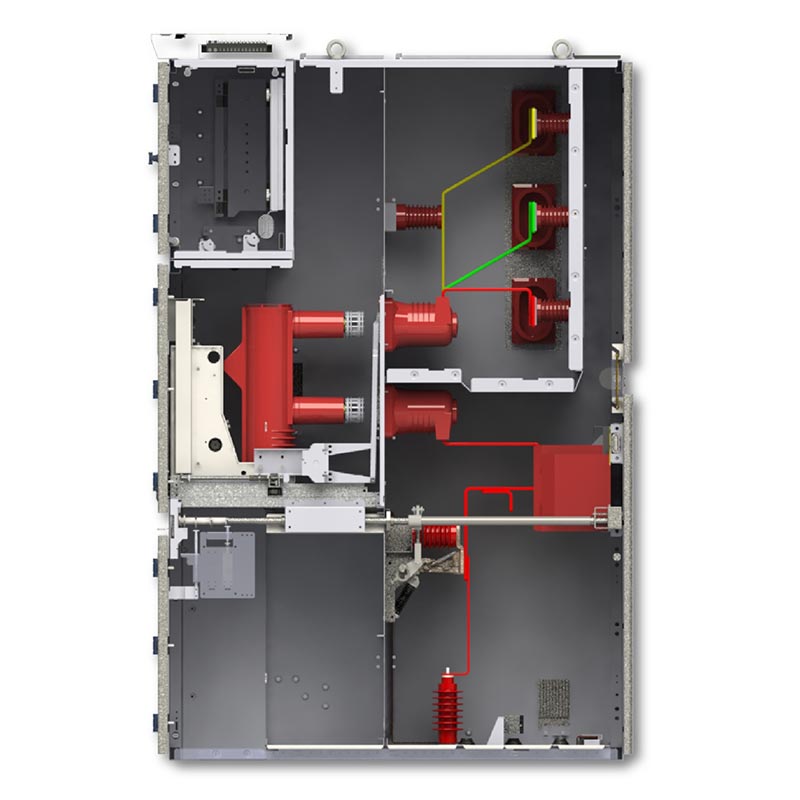

สวิตช์เกียร์แรงดันไฟฟ้าปานกลางและต่ำแรงดันปานกลาง 24kV ใช้โครงสร้างที่แบ่งพาร์ติชันด้วยโลหะทั้งหมดโดยแต่ละสวิตช์ พื้นที่ทำงานแยกออกจากกันอย่างอิสระ ระงับการแพร่กระจายของส่วนโค้งของรอยเลื่อนได้อย่างมีประสิทธิภาพ

1. ช่องใส่เซอร์กิตเบรกเกอร์: ติดตั้งรถเข็นเบรกเกอร์สุญญากาศแบบถอดได้
2. ช่องบัสบาร์: ประกอบด้วยบัสบาร์หลัก บัสบาร์สาขา และฉนวนบัสบาร์
3. ช่องใส่สายเคเบิล: ติดตั้งหม้อแปลงกระแส หม้อแปลงแรงดันไฟฟ้า สวิตช์กราวด์ และขั้วต่อสายเคเบิล
4. ช่องใส่เครื่องมือควบคุม: ติดตั้งรีเลย์ อุปกรณ์ป้องกัน เครื่องมือ สายไฟรอง และ การควบคุม แผง
5. ช่องระบายแรงดัน: มีอุปกรณ์ระบายส่วนโค้งที่ด้านบนของตู้เพื่อเพิ่มความปลอดภัยจากข้อผิดพลาด

คุณสมบัติหลัก

1. ช่องที่เป็นอิสระจากโลหะทั้งหมดเพื่อป้องกันการแพร่กระจายและการรบกวนซึ่งกันและกันของส่วนโค้งที่ผิดพลาด

2. การประสานทางกลห้าข้อที่ครอบคลุม:
- ป้องกันการดันหรือดึงรถเข็นเซอร์กิตเบรกเกอร์ขณะโหลด
- ป้องกันการปิดเซอร์กิตเบรกเกอร์เมื่อปิดสวิตช์กราวด์
- ป้องกันการปิดสวิตช์กราวด์โดยไม่ตั้งใจขณะเปิดเครื่อง
- ป้องกันการเข้าไปในช่องที่มีพลังงานโดยไม่ได้ตั้งใจ
- ป้องกันการทำงานผิดพลาดของสวิตช์แยก

3. รถเข็นแบบถอดได้ติดตั้งตรงกลางสำหรับการทำงานและบำรุงรักษาด้านหน้า อำนวยความสะดวกในการซ่อม

4. ระดับฉนวนสูง โครงสร้างกะทัดรัด และต้านทานข้อบกพร่องที่แข็งแกร่ง

5. สอดคล้องกับมาตรฐานในประเทศและต่างประเทศ ปรับให้เข้ากับแผนการจ่ายพลังงานต่างๆ

กรณีการใช้งานจริง

กรณีที่ 1: สถานีย่อยเทศบาลในภาคตะวันออกของจีน

1. ความเป็นมาของโครงการ

สถานีไฟฟ้าย่อยเทศบาลขนาด 110kV จำเป็นต้องอัปเกรดเครือข่ายจำหน่ายไฟฟ้าสำรองให้สอดคล้องกับเมืองที่กำลังเติบโต ความต้องการพลังงานและปรับปรุงความน่าเชื่อถือของแหล่งจ่ายไฟ

2. วิธีแก้ปัญหา

36 Usune 24kV สวิตช์เกียร์แรงดันปานกลาง Lv และ Mv ถูกปรับใช้สำหรับระบบจำหน่ายไฟฟ้า 24kV

3. ผลลัพธ์

- การออกแบบที่กะทัดรัดของสวิตช์เกียร์ช่วยประหยัดพื้นที่ของสถานีย่อยได้ 30%
- ระบบเชื่อมต่อกันห้าชั้นทำงานโดยไม่มีอุบัติเหตุจากการปฏิบัติงานใดๆ ในช่วงสามปีของการทำงาน
- เทคโนโลยีการทำลายวงจรสุญญากาศที่เชื่อถือได้ช่วยลดเวลาไฟฟ้าดับลงได้มากกว่า 80% ซึ่งช่วยปรับปรุงประสิทธิภาพได้อย่างมาก คุณภาพไฟฟ้าสำหรับผู้อยู่อาศัย 200,000 คน

กรณีที่ 2: โรงงานปิโตรเคมีขนาดใหญ่ในเอเชียกลาง

1. ความเป็นมาของโครงการ

ศูนย์ปิโตรเคมีสมัยใหม่จำเป็นต้องมีระบบจำหน่ายไฟฟ้าแรงดันปานกลางที่เชื่อถือได้สูงเพื่อให้มั่นใจว่า การทำงานอย่างต่อเนื่องของอุปกรณ์การผลิตที่สำคัญ

2. วิธีแก้ปัญหา

มอบชุดสวิตช์เกียร์ Usune 24kV จำนวน 58 ชุด ออกแบบมาเป็นพิเศษสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรงและปรับปรุงด้วย ทนต่อฝุ่นและการกัดกร่อน

3. ผลลัพธ์

- ประสบความสำเร็จในการทนต่อสภาพแวดล้อมที่รุนแรงในสถานที่ (ฝุ่นสูง ควันสารเคมี) ซึ่งแสดงให้เห็นความเสถียร ประสิทธิภาพการทำงาน
- ความสามารถในการตัดการเชื่อมต่อข้อผิดพลาดที่รวดเร็ว (≤ 60ms) ช่วยปกป้องคอมเพรสเซอร์และเครื่องปฏิกรณ์ราคาแพงจากความเสียหายในระหว่างที่เกิดไฟฟ้าลัดวงจร วงจร
- การออกแบบการบำรุงรักษาที่ติดตั้งด้านหน้าช่วยลดเวลาการหยุดทำงานของการบำรุงรักษาลง 50% ทำให้มั่นใจถึงความต่อเนื่องในการผลิต

มิติภายนอกของผลิตภัณฑ์

อ้างอิงโครงการ

โครงการปล่อยจรวด Cas-space

รายงานการทดสอบ

คำถามที่พบบ่อย

คำถามที่ 1: ช่วงแรงดันไฟฟ้าที่ใช้บังคับของสวิตช์เกียร์แรงดันปานกลาง Lv และ Mv ขนาด 24kV คืออะไร

A1: ผลิตภัณฑ์เหมาะสำหรับระบบไฟฟ้ากระแสสลับ 3 เฟส 3.6~12kV, 24kV 50/60Hz ซึ่งตอบสนองความต้องการของส่วนใหญ่ สถานการณ์การกระจายพลังงานไฟฟ้าแรงดันปานกลาง

คำถามที่ 2: อุปกรณ์รองรับการบำรุงรักษาและซ่อมแซมนอกสถานที่หรือไม่

ก2: ใช่. ผลิตภัณฑ์นี้ใช้การออกแบบที่ควบคุมด้านหน้าและบำรุงรักษาด้านหน้า สามารถเคลื่อนย้ายรถเข็นเซอร์กิตเบรกเกอร์ได้ บำรุงรักษาและเปลี่ยนได้อย่างรวดเร็ว โดยไม่กระทบต่อการทำงานของวงจรอื่นๆ

Q3: ในฐานะซัพพลายเออร์มืออาชีพ โรงงานของคุณนำเสนอโซลูชั่นที่ปรับแต่งเองหรือไม่?

A3: ใช่. Usune สามารถปรับแต่งพิกัดกระแส, กระแสไฟลัดวงจร, ขนาดตู้, การกำหนดค่าการป้องกัน, ฯลฯ ตามความต้องการของโครงการเพื่อปรับให้เข้ากับสภาพการทำงานและความต้องการของระบบที่แตกต่างกัน
