สำหรับผู้รับเหมา EPC ผู้จัดจำหน่ายไฟฟ้า สถานีไฟฟ้าย่อย โรงงานอุตสาหกรรม และโครงการโครงสร้างพื้นฐาน Kyn28 สวิตช์เกียร์แรงดันไฟฟ้าปานกลางเป็นแพลตฟอร์มที่กำหนดค่าได้สำหรับการสร้างการกระจายแรงดันไฟฟ้าปานกลางในร่มที่สมบูรณ์ ระบบ
Usune ดำเนินงานโดยใช้ระบบการจัดการ ISO 9001, ISO 14001 และ ISO 45001 สินค้าได้รับการผลิตตาม มาตรฐาน IEC และ GB ที่บังคับใช้ พร้อมการรับรอง CE สำหรับตลาดที่เกี่ยวข้อง
การเลือกสวิตช์เกียร์แรงดันปานกลางเริ่มต้นด้วยระบบไฟฟ้ามากกว่าตัวตู้ ก่อนวาง โดยปกติวิศวกรจะต้องยืนยันแรงดันไฟฟ้าของระบบ, ความถี่ในการทำงาน, กระแสโหลดสูงสุด, ระดับการลัดวงจร จำนวนตัวป้อน ข้อกำหนดในการป้องกัน การจัดวางสายเคเบิล และสภาพแวดล้อมในการติดตั้ง
พารามิเตอร์เหล่านี้จะกำหนดโครงร่างตู้และส่วนประกอบทางไฟฟ้าที่เหมาะสม Usune สามารถตรวจสอบ ฉายข้อมูลทางไฟฟ้าและแนะนำการกำหนดค่าที่เหมาะสมแทนที่จะใช้ข้อกำหนดเดียวกัน ทุกโครงการ
วิธีการเลือกตามโครงการนี้มีความสำคัญอย่างยิ่งสำหรับสถานีไฟฟ้าย่อย โรงงานผลิต และพลังงาน โครงสร้างพื้นฐานและสิ่งอำนวยความสะดวกอื่น ๆ ที่วงจรไฟฟ้าแรงดันปานกลางหลายวงจรทำงานร่วมกัน
การกำหนดค่าสวิตช์เกียร์แรงดันไฟฟ้าปานกลาง Kyn28 มาตรฐานรองรับระบบแรงดันไฟฟ้าปานกลางตั้งแต่ 3.6kV ถึง 12kV พร้อมด้วย การให้คะแนนปัจจุบันตั้งแต่ 630A ถึง 3150A
ประสิทธิภาพการลัดวงจรมีให้เลือกหลายระดับ รวมถึงการกำหนดค่า 25kA, 31.5kA, 40kA และ 50kA ที่ ควรเลือกพิกัดที่เหมาะสมตามกระแสไฟฟ้าลัดที่คำนวณได้ของเครือข่ายไฟฟ้าแทน มากกว่าเพียงแค่ตามภาระการทำงานตามปกติ
สำหรับการจัดซื้อโครงการ ให้จับคู่พิกัดกระแสและพิกัดกำลังไฟฟ้าลัดวงจรกับต้นน้ำและปลายน้ำ อุปกรณ์ไฟฟ้าเป็นสิ่งจำเป็นสำหรับการรักษาประสิทธิภาพของระบบประสานงาน
โดยปกติแล้วระบบจำหน่ายแรงดันไฟฟ้าปานกลางที่สมบูรณ์จะมีตู้มากกว่าหนึ่งประเภท พลังที่เข้ามา, อาจจำเป็นต้องใช้อุปกรณ์ป้อนขาออก หม้อแปลง วงจรวัดแสง การวัดแรงดันไฟฟ้า และการเชื่อมต่อบัสบาร์ ฟังก์ชั่นที่แตกต่างกัน
Usune สามารถกำหนดค่ากลุ่มผลิตภัณฑ์สวิตช์เกียร์ได้ตามความต้องการของวงจรเหล่านี้ ผลการจัดสามารถ รวมถึงฟังก์ชันขาเข้า, ขาออก, PT, การวัดแสง, ตัวแบ่งส่วนบัส และฟังก์ชันการแยกภายในที่ประสานงานกัน ระบบจำหน่ายไฟฟ้า
ทำให้อุปกรณ์เหมาะสำหรับโครงการที่สวิตช์เกียร์ต้องสอดคล้องกับอุปกรณ์ที่ได้รับอนุมัติโดยตรง ไดอะแกรมบรรทัดเดียว
ควรพิจารณาการป้องกันแรงดันไฟฟ้าปานกลางในระดับระบบ สวิตช์เกียร์, เบรกเกอร์, รีเลย์ป้องกัน, หม้อแปลงไฟฟ้า เคเบิล และอุปกรณ์ป้องกันต้นน้ำจำเป็นต้องทำงานร่วมกันตามการป้องกันของโครงการ ปรัชญา
สวิตช์เกียร์แรงดันไฟฟ้าปานกลาง Kyn28 สามารถรวมเข้ากับส่วนประกอบการป้องกันและการควบคุมที่จำเป็นได้ ตามข้อกำหนดของโครงการ เบรกเกอร์วงจรสุญญากาศมีฟังก์ชันการสลับหลัก ในขณะที่ ระบบป้องกันและควบคุมที่เกี่ยวข้องสามารถกำหนดค่าได้ตามการออกแบบทางไฟฟ้า
สำหรับโครงการ EPC Usune สามารถประสานการกำหนดค่าตู้กับข้อกำหนดการป้องกันของลูกค้าและ เอกสารทางเทคนิค

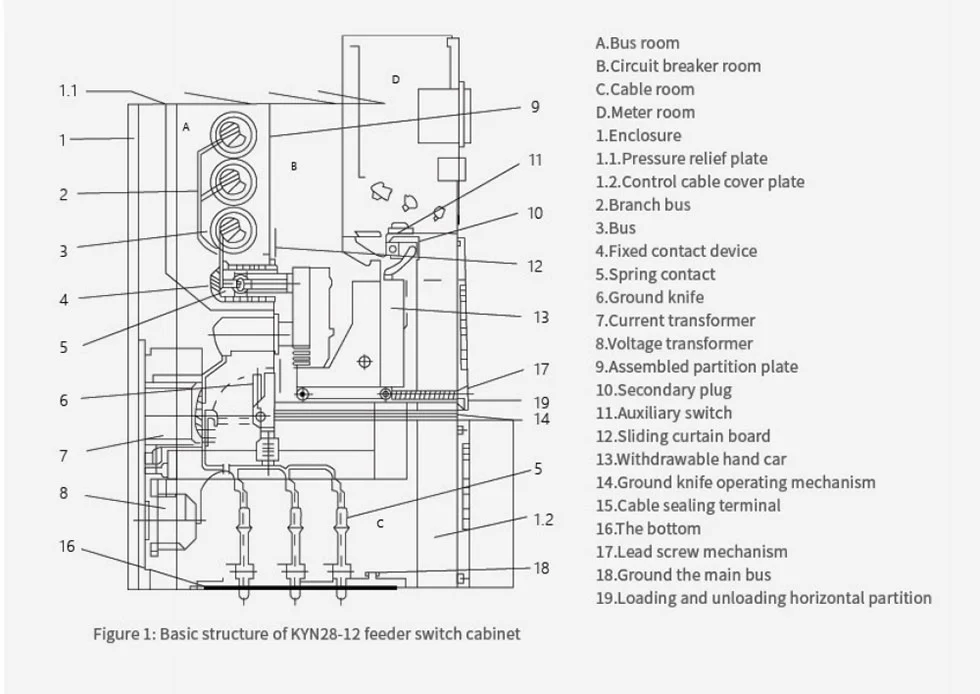

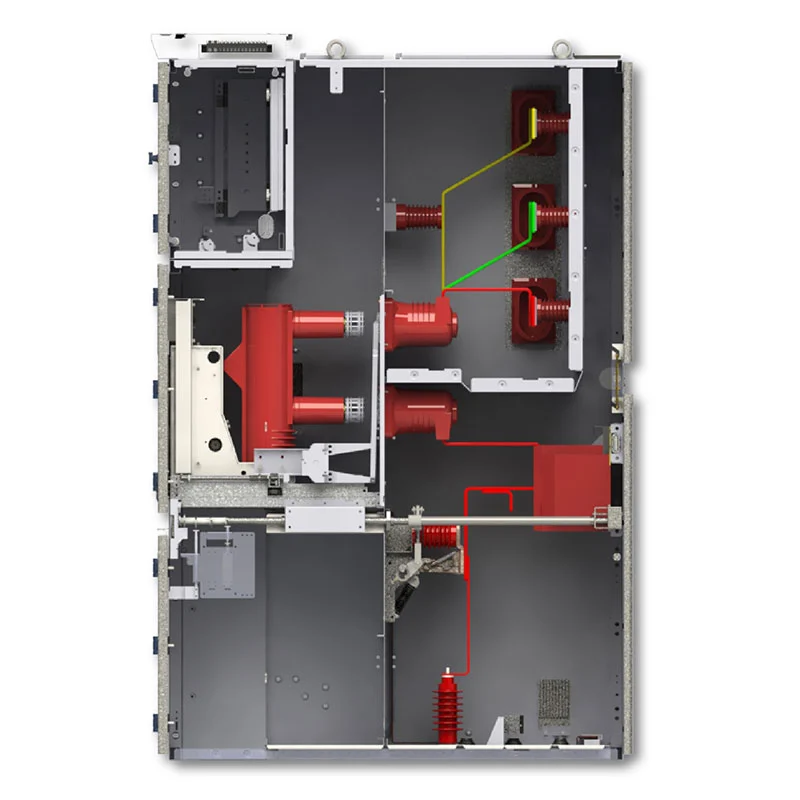

อุปกรณ์นี้ใช้โครงสร้างตู้ที่ปิดด้วยโลหะโดยมีพื้นที่เฉพาะสำหรับส่วนประกอบไฟฟ้าหลัก บัสบาร์ การเชื่อมต่อสายเคเบิล และอุปกรณ์ควบคุมรอง
การจัดเรียงภายในจัดให้มีรูปแบบที่กำหนดไว้สำหรับการติดตั้งระบบไฟฟ้าและช่วยให้สวิตช์เกียร์สมบูรณ์ กลุ่มผลิตภัณฑ์ที่จะประสานงานกับการเดินสายเคเบิล การเดินสายควบคุม การเข้าถึงการปฏิบัติงาน และขนาดห้องไฟฟ้า
สำหรับโครงการที่มีหลายตู้ สามารถวางแผนการจัดเตรียมตามจำนวนวงจรและความต้องการได้ ฟังก์ชั่นมากกว่าการปฏิบัติต่อแต่ละตู้เป็นผลิตภัณฑ์อิสระ
ควรยืนยันสภาพห้องไฟฟ้าก่อนสั่งซื้ออุปกรณ์ ปัจจัยสำคัญได้แก่ความพร้อม พื้นที่ติดตั้ง, ทิศทางทางเข้าสายเคเบิล, ระยะห่างในการทำงาน, อุณหภูมิแวดล้อม, ความชื้น, ระดับความสูง, การระบายอากาศ และการเข้าถึงการคมนาคม
อุปกรณ์มาตรฐานมีไว้สำหรับการติดตั้งภายในอาคาร อุณหภูมิแวดล้อมระบุตั้งแต่ -15°C ถึง +40°C ในขณะที่ความชื้นสัมพัทธ์เฉลี่ยรายวันไม่ควรเกิน 95% และค่าเฉลี่ยรายเดือนไม่ควรเกิน 90%
สำหรับการติดตั้งที่ระดับความสูงที่สูงขึ้นหรือภายใต้สภาพแวดล้อมพิเศษ ควรปรึกษา Usune ในระหว่าง ขั้นตอนทางวิศวกรรมเพื่อให้สามารถพิจารณาพารามิเตอร์ทางไฟฟ้าและฉนวนที่เหมาะสมได้
ตู้ขาเข้าจะเชื่อมต่อแหล่งจ่ายไฟแรงดันปานกลางเข้ากับระบบบัสบาร์ของสวิตช์เกียร์ กระแสไฟที่ได้รับการจัดอันดับการป้องกัน การจัดเตรียม ข้อกำหนดในการวัด และการกำหนดค่าสายเคเบิลขาเข้าควรได้รับการยืนยันตาม เครือข่ายไฟฟ้าต้นน้ำ
ตู้ขาออกจะจ่ายพลังงานให้กับหม้อแปลง มอเตอร์ อุปกรณ์การผลิต หรือโหลดปลายน้ำอื่นๆ พวกเขา ปริมาณและพิกัดปัจจุบันสามารถกำหนดได้ตามรายการโหลดของโครงการและกำหนดการป้อน
สามารถรวม PT และตู้วัดแสงเข้าด้วยกันได้ในกรณีที่โครงการต้องการการวัดแรงดันไฟฟ้า การวัดพลังงาน หรือ ฟังก์ชั่นการตรวจสอบไฟฟ้าอื่น ๆ
การกำหนดค่าตัวแบ่งส่วนบัสสามารถใช้ในกรณีที่เครือข่ายการกระจายต้องการส่วนบัสแยกกันหรือ ควบคุมการเชื่อมต่อระหว่างส่วนต่างๆ ของระบบ
ในสถานีย่อย อุปกรณ์สามารถจัดวางรอบๆ แหล่งขาเข้า, ตัวป้อนหม้อแปลง, วงจรขาออก, ข้อกำหนดการวัดแสงและการแบ่งส่วนบัสบาร์ การกำหนดค่าสามารถจับคู่กับระบบไฟฟ้าของสถานีย่อยได้ ไดอะแกรมบรรทัดเดียว
สำหรับโรงงาน สวิตช์เกียร์สามารถจ่ายไฟฟ้าแรงดันปานกลางไปยังสายการผลิต หม้อแปลง มอเตอร์ คอมเพรสเซอร์ ปั๊ม และระบบเสริม สามารถระบุพิกัดตัวป้อนที่แตกต่างกันตามโหลดจริง การกระจายสินค้า
โครงการเหมืองแร่มักเกี่ยวข้องกับการกระจายโหลดไฟฟ้าจำนวนมาก สวิตช์เกียร์สามารถกำหนดค่าได้รอบๆ หม้อแปลงไฟฟ้า เครื่องป้อน มอเตอร์ ระบบระบายอากาศ อุปกรณ์สูบน้ำ และสิ่งอำนวยความสะดวกในการประมวลผล
อาคารพาณิชย์ขนาดใหญ่และอาคารสูงอาจต้องใช้ไฟฟ้าแรงเข้าปานกลางและปลายน้ำหลายจุด วงจรหม้อแปลงไฟฟ้า สามารถจัดวางอุปกรณ์ได้ตามห้องไฟฟ้าและการจำหน่ายของอาคาร ข้อกำหนด
| รายการ | ข้อมูลจำเพาะ |
| แบบอย่าง | KYN28A-12 |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 3.6kV, 7.2kV, 12kV |
| จัดอันดับความถี่ | 50เฮิร์ต / 60เฮิร์ต |
| จัดอันดับปัจจุบัน | 630A–3150A |
| จัดอันดับกระแสไฟลัดวงจร | 25kA, 31.5kA, 40kA, 50kA |
| จัดอันดับช่วงเวลาสั้น ๆ ทนต่อกระแสไฟ | 25kA/3s, 31.5kA/3s, 40kA/3s, 50kA/3s |
| ระดับการป้องกัน | ตู้ภายนอก IP4X / ช่องภายใน IP2X |
| อุณหภูมิแวดล้อม | -15°ซ ถึง +40°ซ |
| ระดับความสูง | ≤1,000ม. โดยมีการลดพิกัดสำหรับระดับความสูงที่สูงขึ้น |
| การติดตั้ง | ในร่ม |
| ระบบ | ไฟฟ้ากระแสสลับสามเฟส |
ข้อกำหนดขั้นสุดท้ายควรได้รับการยืนยันตามแรงดันไฟฟ้าของโครงการ กระแสโหลด ระดับความผิดปกติ การป้องกัน รูปแบบ การจัดวางสายเคเบิล และสภาพแวดล้อมการติดตั้ง
Usune มีประสบการณ์มากกว่า 14 ปีในการผลิตอุปกรณ์ไฟฟ้าและให้การสนับสนุนทางเทคนิคสำหรับ การจัดซื้ออุปกรณ์แรงดันไฟฟ้าปานกลางตามโครงการ
ลูกค้าสามารถจัดเตรียมไดอะแกรมบรรทัดเดียว ระดับแรงดัน พิกัดกระแส ข้อกำหนดการลัดวงจร ตู้ ปริมาณ ข้อกำหนดการทำงาน และเงื่อนไขการติดตั้ง จากนั้น Usune สามารถช่วยยืนยันทางเทคนิคได้ และการกำหนดค่าอุปกรณ์
สำหรับการกำหนดค่ามาตรฐาน ระยะเวลาการผลิตโดยทั่วไปคือประมาณ 15-20 วันหลังจากการยืนยันทางเทคนิค และการชำระเงิน เวลาจัดส่งจริงขึ้นอยู่กับการกำหนดค่าโครงการและปริมาณการสั่งซื้อ
ซีรีส์ KYN28 ได้รับการอ้างอิงสำหรับโครงการปล่อยจรวด Cas-space
โครงสร้างพื้นฐานด้านการบินและอวกาศอาจแตกต่างจากอาคารพาณิชย์หรือโรงงานทั่วไปตรงที่มีความเชี่ยวชาญเฉพาะด้านหลายประการ โหลดไฟฟ้าและระบบรองรับที่ทำงานในพื้นที่ต่างๆ อุปกรณ์จำหน่ายแรงดันไฟฟ้าปานกลาง ดังนั้นจึงจำเป็นต้องประสานงานกับสถาปัตยกรรมพลังงานของสิ่งอำนวยความสะดวกโดยรวม
สำหรับโปรเจ็กต์นี้ การกำหนดค่าสวิตช์เกียร์ถือเป็นส่วนหนึ่งของการจ่ายไฟฟ้าในวงกว้างของไซต์งาน รวมถึงการรับกำลังไฟฟ้า การกระจายวงจร การป้องกัน และข้อกำหนดการควบคุมไฟฟ้า
โครงการนี้แสดงให้เห็นถึงความสามารถของ Usune ในการมีส่วนร่วมในการใช้งานทางวิศวกรรมเฉพาะทางที่ใช้แรงดันไฟฟ้าปานกลาง อุปกรณ์จำเป็นต้องได้รับการประสานงานกับข้อกำหนดทางไฟฟ้าเฉพาะของโครงการ แทนที่จะจัดหาให้เป็นแบบทั่วไป ตู้มาตรฐาน
Usune ใช้ระบบการจัดการคุณภาพและการผลิตแบบบูรณาการ ครอบคลุมถึงการผลิต การตรวจสอบ การจัดการสิ่งแวดล้อม และความปลอดภัยในการทำงาน
บริษัทได้รับการรับรองมาตรฐาน ISO 9001, ISO 14001 และ ISO 45001 อุปกรณ์ได้รับการออกแบบตาม มาตรฐาน IEC และ GB ที่บังคับใช้ พร้อมใบรับรอง CE สำหรับการกำหนดค่าที่เกี่ยวข้อง
ก่อนจัดส่ง อุปกรณ์จะได้รับการตรวจสอบและทดสอบเป็นประจำซึ่งครอบคลุมถึงส่วนประกอบที่เกี่ยวข้อง การประกอบ การเชื่อมต่อไฟฟ้าและอุปกรณ์สำเร็จรูป สามารถจัดเตรียมเอกสารทางเทคนิคและรายงานการทดสอบได้ตาม ตามความต้องการของโครงการ
ข้อมูลหลักประกอบด้วยแรงดันไฟฟ้าของระบบ ความถี่ กระแสไฟฟ้าที่กำหนด ระดับไฟฟ้าลัดวงจร จำนวนขาเข้า และ วงจรขาออก ข้อกำหนดในการป้องกัน การจัดวางสายเคเบิล และเงื่อนไขการติดตั้ง
การกำหนดค่าที่ให้มารองรับระบบ 3.6kV, 7.2kV และ 12kV ควรยืนยันพิกัดแรงดันไฟฟ้าสุดท้าย ตามโครงข่ายไฟฟ้าของลูกค้า
ใช่. Usune สามารถตรวจสอบไดอะแกรมไฟฟ้าของลูกค้าและกำหนดค่าฟังก์ชันของตู้และพิกัดตามนั้น ข้อกำหนดของโครงการ
ใช่. สามารถกำหนดค่าสำหรับกำลังไฟเข้า, ตัวป้อนหม้อแปลง, วงจรขาออก, การวัดแสง, การวัดแรงดันไฟฟ้า, และการแบ่งส่วนบัสบาร์ในการใช้งานสถานีย่อยในอาคาร
ผลิตภัณฑ์ของ Usune ได้รับการออกแบบตามมาตรฐาน IEC และ GB ที่บังคับใช้ บริษัทดำเนินงานภายใต้ ISO 9001, ISO ระบบการจัดการ ISO 45001 และ ISO 45001 พร้อมใบรับรอง CE สำหรับตลาดที่เกี่ยวข้อง
ใช่. Usune สามารถจัดเตรียมข้อกำหนดทางเทคนิค รายงานผลการทดสอบ เอกสารประกอบผลิตภัณฑ์ และโครงการอื่นๆ ที่เกี่ยวข้องกับโครงการ เอกสารตามความต้องการของลูกค้า
สำหรับการกำหนดค่ามาตรฐาน การผลิตโดยปกติจะใช้เวลาประมาณ 15-20 วันหลังจากการยืนยันทางเทคนิคและการชำระเงิน ที่ กำหนดการจริงขึ้นอยู่กับการกำหนดค่าและปริมาณ
หากคุณกำลังซื้อสวิตช์เกียร์แรงดันไฟฟ้าปานกลาง Kyn28 ให้จัดเตรียมไดอะแกรมบรรทัดเดียว แรงดันไฟฟ้าของระบบ อัตราพิกัด กระแสไฟฟ้า ระดับไฟฟ้าลัดวงจร ปริมาณตู้ ข้อกำหนดของตัวป้อน ข้อกำหนดในการป้องกัน และการติดตั้ง เงื่อนไข
Usune สามารถประเมินข้อกำหนดทางไฟฟ้าและจัดเตรียมการกำหนดค่าสวิตช์เกียร์แรงดันปานกลางที่เหมาะสมสำหรับ โครงการของคุณ
