สวิตช์เกียร์ AC แบบถอดได้หุ้มโลหะภายใน KYN61-40.5 ได้รับการออกแบบมาเพื่อ ระบบจำหน่ายไฟฟ้ากระแสสลับสามเฟส 40.5kV, 50/60Hz การนำ ABB มาใช้ การออกแบบโครงร่างที่เป็นมาตรฐานและแนวคิดอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร สวิตช์เกียร์ไฟฟ้าแรงสูงผสมผสานโครงสร้างช่อง KYN61 ที่ได้รับการพิสูจน์แล้วเข้ากับ รูปลักษณ์ทางอุตสาหกรรมสไตล์ ABB และคุณลักษณะด้านความปลอดภัยในการปฏิบัติงานขั้นสูง
ออกแบบมาเพื่อการใช้งานการกระจายพลังงานแรงดันปานกลางที่เชื่อถือได้ สวิตช์เกียร์ KYN61-40.5 ให้ความแข็งแรงทางกลทางไฟฟ้าที่ดีเยี่ยม ประสิทธิภาพและความสะดวกในการบำรุงรักษาสถานีไฟฟ้าย่อย โรงไฟฟ้า และ ระบบไฟฟ้าอุตสาหกรรม
ตัวตู้ของสวิตช์เกียร์ KYN61-40.5 ผลิตขึ้นโดยใช้คุณภาพสูง แผ่นเหล็กเคลือบอลูมิเนียมสังกะสีที่ประมวลผลด้วยเทคโนโลยีการดัดด้วย CNC ที่ โครงสร้างใช้วิธีการประกอบแบบสลักเกลียวที่มีความแข็งแรงสูงโดยไม่ต้องเชื่อมเพื่อให้มั่นใจ ความแข็งแกร่งของตู้ที่ดีเยี่ยม ความแม่นยำของมิติ และความเสถียรทางกลในระยะยาว
ขนาดตู้มาตรฐานคือ:

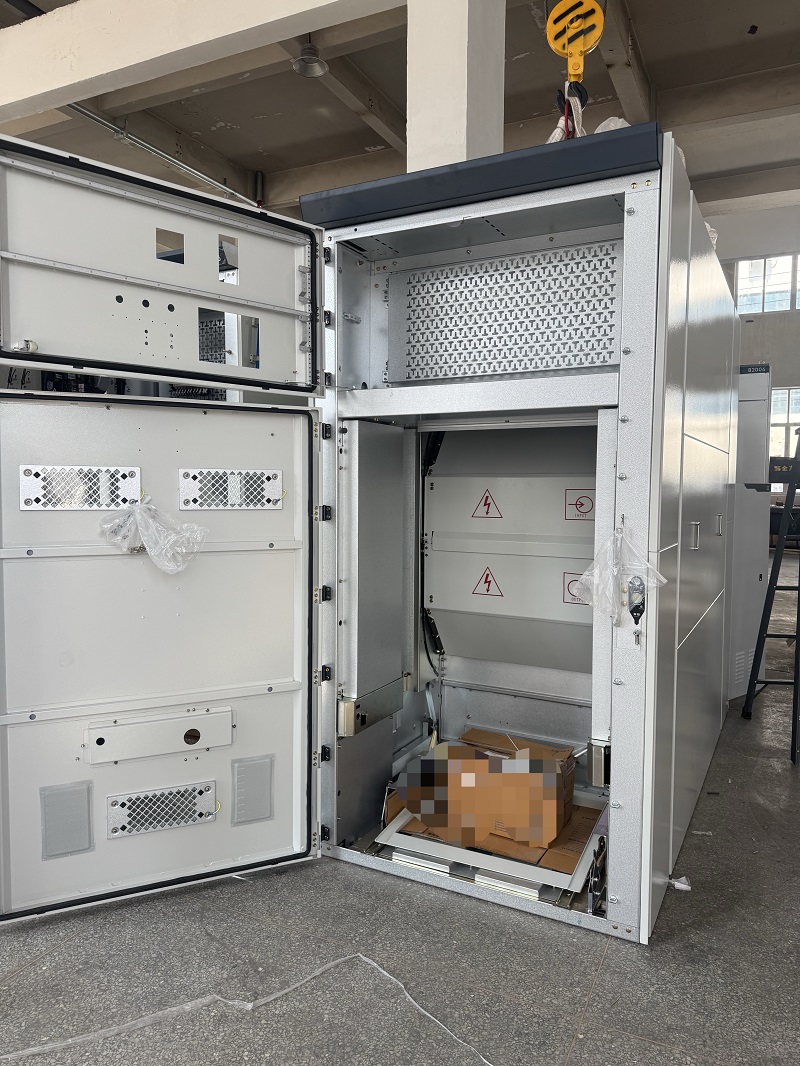

กล่องหุ้มถูกแบ่งโดยฉากกั้นโลหะที่มีการต่อสายดินออกเป็นสี่ส่วนแยกกัน ช่อง:
แต่ละช่องมีช่องระบายแรงดันอิสระเพื่อให้มีประสิทธิภาพ ปล่อยแรงดันส่วนโค้งภายในและปรับปรุงความปลอดภัยในการปฏิบัติงาน
แผงด้านหน้าของสวิตช์เกียร์ KYN61-40.5 ใช้การออกแบบการทำงานแบบรวม หน้าต่างดูเครื่องมือ ที่จับควบคุมการทำงานของกลไก ตำแหน่งรถเข็นขนาดเล็ก ตัวบ่งชี้กลไกการล็อคและป้ายเตือนถูกจัดเรียงไว้อย่างชัดเจนและ รูปแบบการจัดระบบ ช่วยให้ผู้ปฏิบัติงานสามารถระบุสถานะอุปกรณ์ได้อย่างรวดเร็ว
ตะแกรงระบายอากาศที่ได้รับการปรับปรุงให้การกระจายความร้อนอย่างมีประสิทธิภาพในขณะที่ยังคงรักษาไว้ ลักษณะตู้ที่สะอาดและสม่ำเสมอ ระดับการป้องกันตู้ถึง IP4X และระดับการป้องกันคือ IP2X เมื่อประตูช่องเบรกเกอร์อยู่ เปิดแล้ว

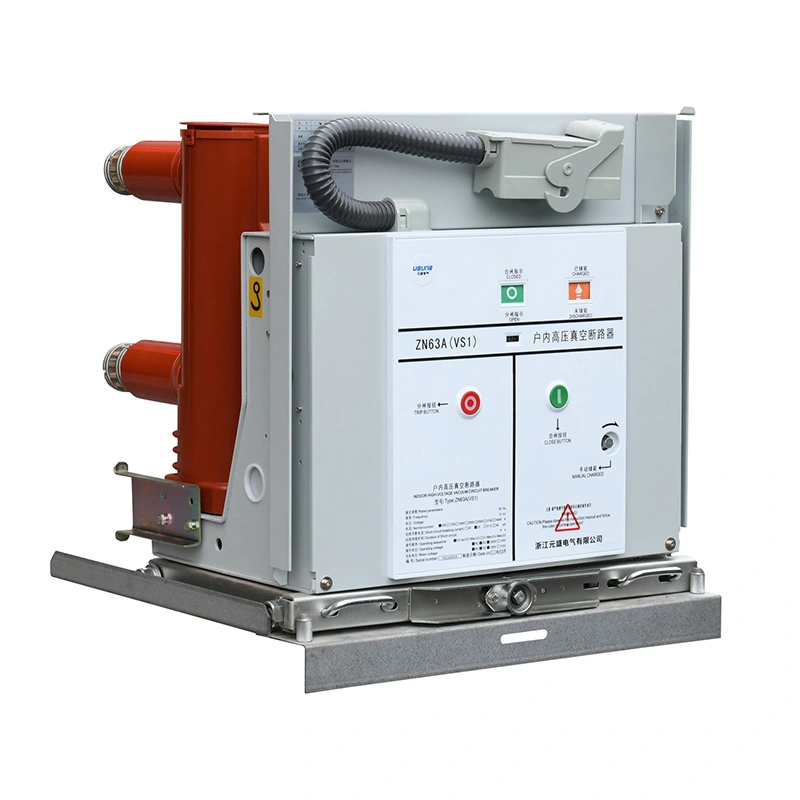

สวิตช์เกียร์ KYN61-40.5 เข้ากันได้กับ ABB HD4 และ VD4-40.5 อย่างสมบูรณ์ เซอร์กิตเบรกเกอร์สุญญากาศแบบถอดได้ รวมถึงรีเลย์ป้องกันซีรีส์ ABB REF ทำให้เป็นโซลูชั่นที่ดีเยี่ยมสำหรับโครงการที่ต้องการสวิตช์เกียร์ที่เข้ากันได้กับ ABB การกำหนดค่า
รถเข็นขนาดเล็กแบบถอดได้ใช้กลไกการขับเคลื่อนด้วยสกรูแบบยึดกับพื้น ให้การทำงานที่ราบรื่นและความสามารถในการสับเปลี่ยนวงจรสุญญากาศ ABB ได้อย่างดีเยี่ยม เบรกเกอร์ ระบบเชื่อมต่อกันห้าป้องกันที่สมบูรณ์ผสมผสานกลไกเข้าด้วยกัน และฟังก์ชันการป้องกันความปลอดภัยทางไฟฟ้าตามแนวคิดตรรกะด้านความปลอดภัยของ ABB
การออกแบบ ระยะห่างของฉนวน โครงสร้างทางกล และสมรรถนะทางไฟฟ้า ของสวิตช์เกียร์ KYN61-40.5 เป็นไปตามมาตรฐานสากล ได้แก่ :
สวิตช์เกียร์รองรับข้อกำหนดของโครงการ รวมถึงการทดสอบการเพิ่มขึ้นของอุณหภูมิ การทดสอบความทนทานต่อไฟฟ้าลัดวงจร และการทดสอบการจำแนกส่วนโค้งภายใน เหมาะสำหรับงานจำหน่ายไฟฟ้าแรงสูงที่มีความต้องการสูง
สวิตช์เกียร์ใช้รูปลักษณ์ของตู้แบบ ABB และการทำงานที่ได้มาตรฐาน การออกแบบอินเทอร์เฟซให้รูปลักษณ์ทางอุตสาหกรรมระดับมืออาชีพและสะดวกสบาย ประสบการณ์การดำเนินงาน
โครงสร้างการประกอบโมดูลาร์แบบเกลียวช่วยเพิ่มความแข็งแกร่งของตู้ และลดความซับซ้อน การติดตั้งและช่วยให้การบำรุงรักษาง่ายขึ้นและการขยายในอนาคต
พาร์ติชั่นโลหะที่ต่อสายดินจะสร้างช่องการทำงานที่แยกจากกันและปรับปรุงให้ดีขึ้น ความปลอดภัยของผู้ปฏิบัติงานและให้การป้องกันการลดแรงดันส่วนโค้งภายในที่มีประสิทธิภาพ
สวิตช์เกียร์ได้รับการออกแบบมาเป็นพิเศษเพื่อให้เข้ากับเบรกเกอร์วงจรสุญญากาศ ABB 40.5kV และอุปกรณ์ป้องกันที่ให้ความสามารถในการสับเปลี่ยนและระบบที่ดีเยี่ยม บูรณาการ
ด้วยการป้องกันตัวเครื่องระดับ IP4X และการออกแบบด้านความปลอดภัยขั้นสูง KYN61-40.5 สวิตช์เกียร์เหมาะสำหรับสถานีไฟฟ้าย่อย โรงงานผลิตไฟฟ้า อุตสาหกรรม โรงงาน และโครงการจำหน่ายไฟฟ้าแรงปานกลางอื่นๆ
สวิตช์ KYN61-40.5 ใช้กันอย่างแพร่หลายใน:
ด้วยการออกแบบที่เข้ากันได้กับ ABB โครงสร้างทางกลที่แข็งแกร่ง ความปลอดภัยขั้นสูง การป้องกันและการปฏิบัติตามมาตรฐาน IEC สวิตช์เกียร์ KYN61-40.5 มอบให้ โซลูชันที่เชื่อถือได้สำหรับข้อกำหนดการจ่ายพลังงานไฟฟ้าแรงดันปานกลาง มันส่งมอบ อายุการใช้งานยาวนาน การบำรุงรักษาที่สะดวก และการทำงานที่มั่นคงสำหรับพลังงานที่สำคัญ การใช้งานทั่วโลก
