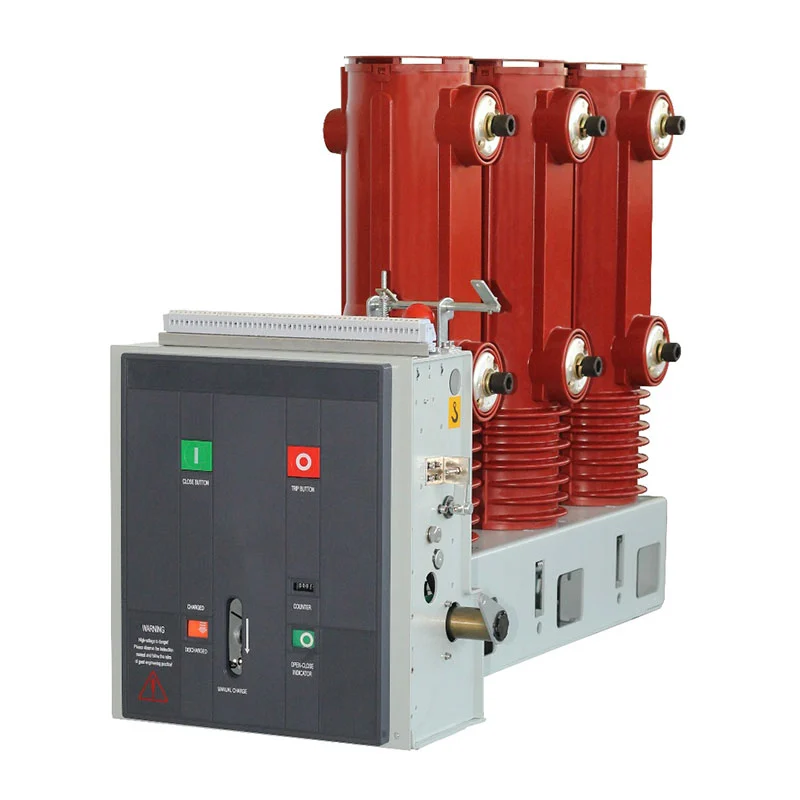

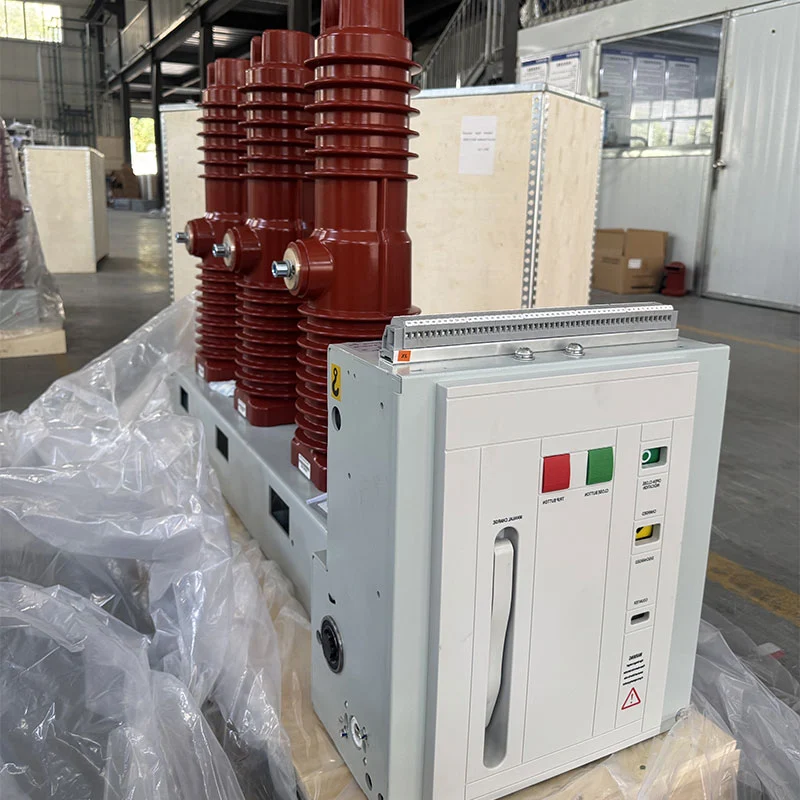

ZN85C-40.5 40.5kV เบรกเกอร์สุญญากาศในร่ม

เบรกเกอร์สุญญากาศในร่มรุ่น ZN85C-40.5 40.5kV ต่างจากตู้สวิตช์เกียร์ทั่วไป โดยมุ่งเน้นไปที่แกนหลัก ฟังก์ชั่นการสลับของวงจรไฟฟ้า โครงสร้างแบบยึดด้านข้าง กลไกการทำงานของสปริงแบบโมดูลาร์ และ เทคโนโลยีการหยุดชะงักของสุญญากาศเป็นโซลูชันที่ใช้งานได้จริงสำหรับการใช้งานภายในอาคารระดับ 40.5kV รวมถึงระบบด้วย ในกรณีที่ต้องมีการดำเนินการสลับบ่อยครั้ง

การออกแบบทางกลเพื่อการสลับที่สม่ำเสมอ

กลไกการทำงานของสปริงแบบโมดูลาร์

กลไกการทำงานได้รับการออกแบบมาโดยเฉพาะสำหรับคุณลักษณะของเซอร์กิตเบรกเกอร์สุญญากาศ 40.5kV มัน ใช้กลไกสปริงแบบโมดูลาร์ที่ติดตั้งภายในเฟรมเบรกเกอร์ ซึ่งช่วยให้สามารถกำหนดลักษณะเอาท์พุตทางกลได้ เพื่อให้ตรงกับข้อกำหนดการปฏิบัติงานของผู้ขัดขวางสุญญากาศ

กลไกนี้ได้รับการออกแบบโดยรอบการจัดเรียงบนและล่างของเบรกเกอร์ และก่อให้เกิดส่วนที่บูรณาการของ โครงสร้างโดยรวม การกำหนดค่านี้ช่วยลดความยุ่งยากในเส้นทางการส่งผ่านทางกลในขณะที่ให้พื้นฐานที่มั่นคงสำหรับ การดำเนินการปิดและเปิด

โครงสร้างติดตั้งด้านข้างคงที่

โครงแบบติดตั้งด้านข้างคงที่มีไว้สำหรับอุปกรณ์ไฟฟ้าภายในอาคารที่ติดตั้งเบรกเกอร์เป็น ส่วนประกอบสวิตช์เฉพาะ ขึ้นอยู่กับการออกแบบโครงการ การกำหนดค่า เช่น เส้นขาออกด้านขวา ด้านบน สามารถเลือกการจัดเรียงขาเข้าและฝังได้

เมื่อเปรียบเทียบกับตู้สวิตช์เกียร์แบบถอดได้ทั้งหมด โครงสร้างนี้ช่วยให้ผู้ออกแบบโครงการมุ่งความสนใจไปที่ รวมเบรกเกอร์เข้ากับอุปกรณ์ไฟฟ้าหลักและรองที่จำเป็นตามลักษณะเฉพาะ การจัดระบบ

การจัดเก็บพลังงานและกระบวนการดำเนินงาน

การจัดเก็บพลังงานสปริง

พลังงานปิดจะถูกเก็บไว้ในกลไกสปริง การจัดเก็บพลังงานสามารถทำได้ผ่านมอเตอร์ หรือด้วยตนเองโดยใช้ที่จับสำหรับเก็บพลังงาน ในระหว่างการทำงานของมอเตอร์ ระบบเกียร์เกียร์จะขับเคลื่อน เพลากักเก็บพลังงานและตึงสปริงปิดจนกระทั่งถึงตำแหน่งพลังงานที่เก็บไว้ที่ระบุ

หลังจากการจัดเก็บพลังงานเสร็จสิ้น กลไกการกักเก็บจะยึดสปริงให้อยู่ในตำแหน่งและกักเก็บพลังงาน ตัวบ่งชี้จะเปลี่ยนเป็นสถานะที่เกี่ยวข้อง สวิตช์เสริมยังตัดการเชื่อมต่อแหล่งจ่ายไฟของมอเตอร์เมื่อ ถึงตำแหน่งพลังงานที่เก็บไว้ ปล่อยให้เบรกเกอร์พร้อมสำหรับคำสั่งปิด

ปิดปฏิบัติการ

การดำเนินการปิดสามารถเริ่มได้ด้วยตนเองผ่านปุ่มปิดหรือด้วยระบบไฟฟ้าผ่านส่วนควบคุม วงจร เมื่อแม่เหล็กไฟฟ้าปิดทำงาน พลังงานสปริงที่เก็บไว้จะถูกปล่อยผ่านลูกเบี้ยวและ กลไกการส่งสัญญาณ

กลไกการเชื่อมต่อจะขับเคลื่อนแกนปฏิบัติการที่หุ้มฉนวนและเคลื่อนหน้าสัมผัสไปยังตำแหน่งปิดในขณะนั้น บีบอัดสปริงหน้าสัมผัส หลังจากจังหวะปิดเสร็จสิ้น กลไกการยึดจะคงสถานะปิดไว้ ตำแหน่งและสวิตช์เสริมจะเปลี่ยนไปตามนั้น

ปฏิบัติการเปิด

การเปิดสามารถเริ่มต้นได้ด้วยตนเองหรือผ่านคำสั่งการเปิดแบบไฟฟ้า กลไกการเปิดปลดล็อคจะปลดล็อค ตัวยึดปิดช่วยให้พลังงานที่เก็บไว้ของหน้าสัมผัสและสปริงเบรกแยกตัวขัดขวางสุญญากาศ ผู้ติดต่อ

ในระหว่างขั้นตอนสุดท้ายของการเปิดกลไก บัฟเฟอร์ไฮดรอลิกจะดูดซับพลังงานกลที่เหลืออยู่และ ควบคุมตำแหน่งการแยก กลไกที่ประสานงานกันนี้ช่วยรักษากระบวนการเปิดที่มีการควบคุม

การกำหนดค่าการควบคุมไฟฟ้า

การปิดและเปิดคอยส์

เบรกเกอร์สามารถกำหนดค่าด้วยกำลังไฟ AC หรือ DC ตามความต้องการของโครงการ ที่ให้มา การกำหนดค่าประกอบด้วยตัวเลือก AC110/220V และ DC110/220V สำหรับคอยล์ปิดและเปิด ให้ความยืดหยุ่น สำหรับสถานีย่อยและระบบควบคุมอุตสาหกรรมต่างๆ

คอยล์ปิดมีกำลังพิกัด 288W ในขณะที่คอยล์เปิดระบุอยู่ที่ 288W เช่นกัน การดำเนินงานปกติ ช่วงแรงดันไฟฟ้าคือ 85%–110% ของแรงดันไฟฟ้าที่กำหนดสำหรับคอยล์ปิด และ 65%–120% ของแรงดันไฟฟ้าที่กำหนดสำหรับคอยล์เปิด

มอเตอร์เก็บพลังงาน

มอเตอร์กักเก็บพลังงานช่วยเตรียมการอัตโนมัติสำหรับการดำเนินการปิดครั้งถัดไป ZYJ220 ที่ให้มา การกำหนดค่าใช้ไฟ DC220V โดยมีกำลังไฟฟ้าเข้าพิกัด 90W ที่แรงดันไฟฟ้าปฏิบัติการที่กำหนด การเก็บพลังงาน เวลากำหนดไว้ไม่เกิน 15 วินาที

การจัดเรียงนี้ช่วยให้เบรกเกอร์สามารถคืนสภาพพลังงานที่เก็บไว้หลังการทำงานโดยไม่ต้องการ การแทรกแซงด้วยตนเองอย่างต่อเนื่อง

การหยุดชะงักของสุญญากาศสำหรับการใช้งาน 40.5kV

เทคโนโลยีการดับเพลิงด้วยอาร์คสุญญากาศ

เครื่องขัดขวางสูญญากาศมีหน้าที่ในการขัดขวางวงจรไฟฟ้าระหว่างการเปิดเครื่อง เมื่อ หน้าสัมผัสแยกออกจากกัน กระบวนการหยุดชะงักจะเกิดขึ้นภายในตัวขัดขวางสุญญากาศ แทนที่จะเป็นใน ห้องสวิตชิ่งฉนวนอากาศ

การผสมผสานระหว่างระบบสูญญากาศหยุดชะงักและระบบส่งกำลังแบบกลไกที่ทำงานด้วยสปริงทำให้เบรกเกอร์เหมาะสำหรับ การใช้งานแรงดันไฟฟ้าปานกลางภายในอาคารที่ต้องการประสิทธิภาพการสลับที่เชื่อถือได้และการทำงานซ้ำๆ

เหมาะสำหรับการใช้งานเป็นประจำ

การออกแบบดั้งเดิมของซีรีส์ ZN85C-40.5 คำนึงถึงการใช้งานที่ต้องมีการสลับบ่อยครั้ง มันปฏิบัติการ กลไกถูกจับคู่กับลักษณะของเครื่องขัดขวางสูญญากาศ 40.5kV ในขณะที่การจัดเก็บพลังงานด้วยมอเตอร์ ระบบช่วยลดความจำเป็นในการชาร์จด้วยตนเองซ้ำๆ

ทำให้อุปกรณ์นี้เหมาะสำหรับโรงงานอุตสาหกรรม สถานีไฟฟ้าย่อย และโรงไฟฟ้าที่มีการสลับสวิตช์ เป็นส่วนหนึ่งของการจัดการระบบไฟฟ้าตามปกติ

พื้นที่ใช้งานทั่วไป

โรงไฟฟ้า

เบรกเกอร์สามารถรวมเข้ากับระบบจ่ายไฟภายในอาคารและระบบควบคุมไฟฟ้าในการผลิตไฟฟ้า สิ่งอำนวยความสะดวกที่ต้องการการสลับและการป้องกันวงจรไฟฟ้าที่เชื่อถือได้

สถานีย่อย

ในสถานีย่อย การกำหนดค่าภายในอาคารคงที่สามารถรวมเข้ากับระบบไฟฟ้าแรงสูงที่เกี่ยวข้องได้ ระบบตามการจัดวงจรหลัก แผนการควบคุม และข้อกำหนดในการป้องกัน

สถานประกอบการอุตสาหกรรมและเหมืองแร่

สำหรับโรงงานอุตสาหกรรมและเหมืองแร่ที่มีโหลดไฟฟ้าจำนวนมาก เบรกเกอร์สามารถจัดให้มีสวิตช์และ ฟังก์ชั่นการป้องกันในระบบจำหน่ายไฟฟ้าภายในอาคารและเหมาะสำหรับการใช้งานที่ต้องใช้งานเป็นประจำ การดำเนินการเปลี่ยน

ระบบไฟฟ้าพร้อมรีโมทคอนโทรล

เนื่องจากการดำเนินการปิดและเปิดสามารถควบคุมได้ด้วยระบบไฟฟ้า เบรกเกอร์จึงสามารถรวมเข้ากับ ระบบควบคุมรองที่เหมาะสมสำหรับการทำงานในพื้นที่หรือระยะไกลตามการออกแบบโครงการ

การกำหนดค่าทางเทคนิคหลัก

สภาพแวดล้อมในการทำงาน

เงื่อนไขการบริการในร่ม

อุปกรณ์นี้มีไว้สำหรับการติดตั้งภายในอาคาร และควรใช้ในสภาพแวดล้อมที่เหมาะสมสำหรับไฟฟ้าแรงสูง อุปกรณ์ไฟฟ้า โครงการสุดท้ายควรคำนึงถึงอุณหภูมิ ความชื้น ระดับความสูง การระบายอากาศ และ สภาวะแวดล้อมอื่น ๆ เมื่อพิจารณาการกำหนดค่าทางไฟฟ้าที่สมบูรณ์

ข้อกำหนดในการติดตั้ง

ควรติดตั้งเบรกเกอร์ในตำแหน่งที่ไม่มีการสั่นสะเทือนอย่างรุนแรง ผลกระทบ หรือสภาวะแวดล้อมที่มีฤทธิ์กัดกร่อน การเตรียมการติดตั้งควรให้แน่ใจว่ามีพื้นที่ปฏิบัติการและบำรุงรักษาเพียงพอรอบๆ อุปกรณ์และ รักษาการจัดตำแหน่งทางกลที่จำเป็นของเบรกเกอร์และอุปกรณ์ไฟฟ้าที่เกี่ยวข้อง

มาตรฐานและการประกันคุณภาพ

การจัดการการผลิต

Zhejiang Usune Electric Co., Ltd. ใช้ระบบการจัดการแบบบูรณาการครอบคลุมถึงคุณภาพผลิตภัณฑ์ สิ่งแวดล้อม การจัดการและอาชีวอนามัยและความปลอดภัย บริษัทได้รับการรับรองมาตรฐาน ISO 9001, ISO 14001 และ ISO 45001 สนับสนุนกระบวนการผลิตที่มีการควบคุมตั้งแต่การเลือกส่วนประกอบไปจนถึงการประกอบและการตรวจสอบ

การปฏิบัติตามมาตรฐาน IEC, GB และ CE

ผลิตภัณฑ์นี้ได้รับการพัฒนาตามมาตรฐาน IEC และ GB ที่บังคับใช้ พร้อมด้วยพารามิเตอร์และการกำหนดค่าทางไฟฟ้า กำหนดตามความต้องการเฉพาะของโครงการ นอกจากนี้ยังมีการรับรอง CE สำหรับการใช้งานอีกด้วย การกำหนดค่าผลิตภัณฑ์ ให้การสนับสนุนเอกสารเพิ่มเติมสำหรับโครงการระหว่างประเทศ

อ้างอิงโครงการวิศวกรรม

โครงการปล่อยจรวด Cas-space

เซอร์กิตเบรกเกอร์สุญญากาศในร่ม ZN85C-40.5 40.5kV ได้รับการอ้างอิงในโครงการเปิดตัวจรวด Cas-space เป็นตัวอย่างการประยุกต์ใช้งานทางวิศวกรรมเชิงปฏิบัติสำหรับอุปกรณ์ไฟฟ้าแรงสูงของ Usune ในสภาพแวดล้อมที่มีความต้องการสูง สภาพแวดล้อมทางอุตสาหกรรม

การเปรียบเทียบผลิตภัณฑ์

เซอร์กิตเบรกเกอร์กับสวิตช์เกียร์แบบสมบูรณ์

เซอร์กิตเบรกเกอร์สุญญากาศในร่ม ZN85C-40.5 40.5kV ส่วนใหญ่เป็นส่วนประกอบสวิตชิ่งและการป้องกัน ในขณะที่ แผงสวิตช์เกียร์แบบถอดได้สมบูรณ์รวมเบรกเกอร์เข้ากับบัสบาร์ ช่องใส่สายเคเบิล อุปกรณ์ควบคุม อุปกรณ์ป้องกันและส่วนประกอบอื่นๆ ของตู้ ดังนั้นเบรกเกอร์จึงเหมาะสมกว่าเมื่อโครงการต้องการ อุปกรณ์สวิตชิ่ง 40.5kV เฉพาะสำหรับการรวมเข้ากับระบบไฟฟ้าขนาดใหญ่

สนับสนุนโครงการอุซุเนะ

การกำหนดค่าตามแบบไฟฟ้า

Usune สามารถกำหนดการกำหนดค่าที่เหมาะสมตามไดอะแกรมบรรทัดเดียวของลูกค้า แรงดันไฟฟ้า กำลังควบคุม การเตรียมการติดตั้ง และข้อกำหนดในการปฏิบัติงาน วิธีการนี้ช่วยให้แน่ใจว่าการเลือก เบรกเกอร์เข้ากันได้กับอุปกรณ์ไฟฟ้าหลักและรองโดยรอบ

พารามิเตอร์ทางไฟฟ้าที่กำหนดเอง

สำหรับโครงการที่มีแรงดันไฟฟ้าควบคุมพิเศษ การเตรียมการติดตั้ง หรือข้อกำหนดในการปฏิบัติงาน ด้านเทคนิค สามารถพูดคุยเรื่องการกำหนดค่าได้ก่อนการผลิต ซึ่งช่วยให้เบรกเกอร์สุญญากาศภายในอาคาร ZN85C-40.5 40.5kV ได้ สามารถนำไปปรับใช้กับระบบไฟฟ้าได้จริง แทนที่จะอาศัยการกำหนดค่ามาตรฐานคงที่

คำถามที่พบบ่อย

การใช้งานหลักของผลิตภัณฑ์นี้คืออะไร?

เป็นเซอร์กิตเบรกเกอร์สุญญากาศขนาด 40.5kV ภายในอาคารที่ออกแบบมาเพื่อการควบคุมและป้องกันไฟฟ้าในโรงไฟฟ้า สถานีไฟฟ้าย่อย โรงงานอุตสาหกรรม และสถานประกอบการเหมืองแร่

เบรกเกอร์ได้รับการแก้ไขหรือถอนออกหรือไม่?

ZN85C-40.5 ใช้โครงสร้างแบบติดตั้งด้านข้างแบบตายตัว แทนที่จะเป็นโครงสร้างรถเข็นแบบถอดได้

สามารถดำเนินการด้วยตนเองได้หรือไม่?

ใช่. กลไกสปริงรองรับการเก็บพลังงานแบบแมนนวลและการทำงานแบบแมนนวล ในขณะที่การทำงานแบบไฟฟ้าก็เช่นกัน ใช้ได้

มีแรงดันไฟฟ้าควบคุมอะไรบ้าง?

ขดลวดปิดและเปิดสามารถกำหนดค่าสำหรับ AC110/220V หรือ DC110/220V ตามความต้องการของโครงการ

กระบวนการกักเก็บพลังงานใช้เวลานานเท่าใด?

เวลาเก็บพลังงานที่ระบุของการกำหนดค่ามอเตอร์ ZYJ220 คือ ≤15 วินาทีที่แรงดันไฟฟ้าที่กำหนด

เหมาะกับการสับเปลี่ยนบ่อยหรือไม่?

ใช่. ผลิตภัณฑ์ได้รับการออกแบบสำหรับการใช้งานที่ต้องการการใช้งานบ่อยครั้ง โดยขึ้นอยู่กับการใช้งานที่เกี่ยวข้อง เงื่อนไขและการกำหนดค่าทางเทคนิค

Usune สามารถปรับแต่งเบรกเกอร์ได้หรือไม่?

ใช่. Usune สามารถกำหนดค่าผลิตภัณฑ์ตามแบบโครงการ พารามิเตอร์ทางไฟฟ้า ข้อกำหนดในการควบคุม และ เงื่อนไขการติดตั้ง
