12 11kv เบรกเกอร์สูญญากาศ Vcb ในร่ม

Usune VS-12 (VEP-12) series 12 11kv Indoor Vcb Vacuum Circuit Breakers เป็นประสิทธิภาพสูงในร่มแรงดันไฟฟ้าสูง สวิตช์เกียร์ที่รวมฟังก์ชั่นการควบคุมและการป้องกัน ส่วนใหญ่ใช้ในพลังงานแรงดันปานกลางในร่ม 12/11kV ระบบจำหน่าย เป็นผู้ผลิตที่เชี่ยวชาญด้านการวิจัยและพัฒนาและผลิตไฟฟ้าแรงสูง อุปกรณ์ไฟฟ้า Usune มีโรงงานที่ได้มาตรฐานในประเทศจีน โดยบูรณาการ R&D การผลิต การทดสอบ และ บริการหลังการขายเพื่อให้มั่นใจว่าสินค้าทุกชิ้นตรงตามมาตรฐานอุตสาหกรรมในประเทศและต่างประเทศ สินค้า มีตัวเลือกการติดตั้งทั้งแบบตายตัวและแบบลิ้นชัก ช่วยให้สามารถใช้งานร่วมกับสวิตช์เกียร์ต่างๆ ได้อย่างยืดหยุ่น ตอบสนองความต้องการในการติดตั้งในสถานการณ์ต่างๆ เช่น โรงงานอุตสาหกรรม ห้องจ่ายไฟฟ้า และ อาคารพาณิชย์

ข้อได้เปรียบหลักของเบรกเกอร์สูญญากาศ Vcb ในร่มขนาด 12 11kv อยู่ที่การนำรุ่นที่สามมาใช้ เทคโนโลยีฉนวนหุ้มฉนวนแข็ง ซึ่งเป็นความก้าวหน้าครั้งสำคัญในวิวัฒนาการของเซอร์กิตเบรกเกอร์แบบสุญญากาศ เทคโนโลยีฉนวน จากฉนวนกันความร้อนรุ่นแรกและฉนวนกันความร้อนคอมโพสิตรุ่นที่สองจนถึงปัจจุบัน ฉนวนหุ้มฉนวนแข็งรุ่นที่สาม Usune ได้ปรับปรุงโครงสร้างฉนวนอย่างต่อเนื่องเพื่อแก้ปัญหา ปัญหาของผลิตภัณฑ์แบบดั้งเดิมที่ไวต่ออิทธิพลของสิ่งแวดล้อมและมีเสถียรภาพต่ำ จึงผลักดันให้เกิดการยกระดับเทคโนโลยีของเซอร์กิตเบรกเกอร์แบบสุญญากาศในอุตสาหกรรม

วิวัฒนาการของเทคโนโลยีฉนวน

ฉนวนขั้วของเซอร์กิตเบรกเกอร์สุญญากาศผ่านการอัพเกรดทางเทคโนโลยีถึงสามรุ่น อุสุเนะ ซีรีส์ VS-12 (VEP-12) ใช้เทคโนโลยีฉนวนหุ้มแข็งรุ่นที่สามที่ทันสมัยที่สุด เพื่อให้บรรลุ การก้าวกระโดดเชิงคุณภาพ:

1. ฉนวนกันอากาศยุคแรก

ชิ้นส่วนที่มีกระแสไฟฟ้าสัมผัสกับอากาศโดยสมบูรณ์ ระดับฉนวนได้รับผลกระทบอย่างมากจากปัจจัยด้านสิ่งแวดล้อมเช่น เช่นความชื้น ฝุ่น ผลกระทบต่อการขนส่ง และสัตว์ขนาดเล็ก ส่งผลให้เสถียรภาพไม่ดีและมีอัตราความล้มเหลวสูง

2. ฉนวนคอมโพสิตรุ่นที่สอง

ห้องดับเพลิงส่วนโค้งได้รับการปกป้องโดยบุชชิ่งอีพอกซีเรซิน แต่ชิ้นส่วนที่มีกระแสไฟฟ้าแรงสูงไม่ได้ ปิดสนิทและยังคงได้รับผลกระทบจากปัจจัยภายนอก เช่น ฝุ่น ความชื้น และแมลง ล้มเหลว แก้ปัญหาการปรับตัวด้านสิ่งแวดล้อมโดยพื้นฐาน

3. ฉนวนหุ้มฉนวนแข็งรุ่นที่สาม (ใช้ในซีรีส์ Usune VS-12)

ด้วยเทคโนโลยี APG ห้องดับเพลิงส่วนโค้งและขั้วต่อขาออกด้านบนและด้านล่างถูกห่อหุ้มด้วย อีพอกซีเรซิน สิ่งนี้ไม่เพียงแต่ช่วยลดปริมาตรของห้องดับเพลิงส่วนโค้งเท่านั้น แต่ยังแยกส่วนดับเพลิงออกจากกันโดยสิ้นเชิงอีกด้วย อุปกรณ์จากอิทธิพลของสภาพแวดล้อมภายนอก (ฝุ่น ความชื้น ฯลฯ) ทำให้สภาพอากาศดีขึ้นอย่างมาก ความต้านทานและเสถียรภาพในการดำเนินงาน อีพอกซีเรซินยังทำหน้าที่เป็นฉนวนหลักและส่วนรองรับทางกลด้วย สนามไฟฟ้าและการกระจายความเค้นที่เหนือกว่าเมื่อเปรียบเทียบกับพาร์ติชันฉนวนที่มีรูปร่างผิดปกติต่างๆ โครงสร้างเพื่อให้มั่นใจว่าการทำงานของอุปกรณ์มีเสถียรภาพในระยะยาว

ข้อดีของผลิตภัณฑ์หลัก

1. ประสิทธิภาพของฉนวนที่ดีเยี่ยม

ด้วยการใช้เทคโนโลยีฉนวนหุ้มแข็งรุ่นที่สาม จึงไม่ได้รับผลกระทบจากสภาพแวดล้อมภายนอก มีความน่าเชื่อถือของฉนวนสูงและหลีกเลี่ยงความล้มเหลวของฉนวนที่เกิดจากปัจจัยด้านสิ่งแวดล้อมได้อย่างมีประสิทธิภาพ

2. ประสิทธิภาพระบบเครื่องกลไฟฟ้าที่เหนือกว่า

อายุการใช้งานทางกลยาวนาน (สูงสุด 20,000 รอบ, 10,000 รอบสำหรับพิกัด 50KA), กระแสไฟฟ้าลัดวงจรพิกัดสูง (20-40KA) ความเร็วในการเปิดและปิดที่รวดเร็ว ช่วยให้สามารถแยกข้อผิดพลาดได้อย่างรวดเร็ว และปกป้องการทำงานที่ปลอดภัยของ ระบบไฟฟ้า

3. โครงสร้างที่กะทัดรัดและการติดตั้งที่ยืดหยุ่น

เทคโนโลยีการห่อหุ้มแบบแข็งช่วยลดขนาดของผลิตภัณฑ์ มีตัวเลือกแบบตายตัวและแบบลิ้นชักให้เลือก การผสานรวมที่ยืดหยุ่นกับสวิตช์เกียร์ต่างๆ และความสามารถในการปรับตัวให้เข้ากับพื้นที่การติดตั้งที่จำกัดในการจำหน่ายภายในอาคาร ห้องพัก

4. ค่าบำรุงรักษาต่ำ

โครงสร้างการห่อหุ้มแบบทึบช่วยป้องกันชิ้นส่วนที่มีกระแสไฟฟ้าจากการกัดกร่อนภายนอก ช่วยลดความถี่ในการบำรุงรักษาและ บรรลุการดำเนินงานหลักที่ไม่ต้องบำรุงรักษา ซึ่งช่วยประหยัดค่าบำรุงรักษาในภายหลังของผู้ใช้ได้อย่างมาก

5. การควบคุมคุณภาพอย่างเข้มงวด

ในฐานะผู้ผลิตมืออาชีพ Usune ได้สร้างระบบการตรวจสอบคุณภาพที่ครอบคลุมในภาษาจีน โรงงาน ผลิตภัณฑ์ทุกชิ้นผ่านการทดสอบประสิทธิภาพอย่างเข้มงวดก่อนออกจากโรงงานเพื่อให้แน่ใจว่าพารามิเตอร์ดังกล่าว ตรงตามมาตรฐานและมีคุณภาพเชื่อถือได้

พารามิเตอร์ทางเทคนิคที่สำคัญ

Usune VS-12 (VEP-12) ซีรีส์ 12 11kv Indoor Vcb Vacuum Circuit Breaker มีพารามิเตอร์ทางเทคนิคที่ยอดเยี่ยม ตรงตามข้อกำหนดของระบบจำหน่ายไฟฟ้าแรงดันปานกลาง 12/11kV อย่างครบถ้วน ข้อมูลจำเพาะที่สำคัญแสดงอยู่ใน ตารางด้านล่าง (พารามิเตอร์ใช้กับห้องดับเพลิงแบบอาร์คที่ผลิตในประเทศ):

กรณีการใช้งานจริง

เพื่อตรวจสอบความน่าเชื่อถือและการบังคับใช้ของวงจรสุญญากาศ Vcb ภายในอาคาร Usune VS-12 (VEP-12) ซีรีส์ 12 11kv เบรกเกอร์ ผลิตภัณฑ์นี้ถูกนำไปใช้กับโครงการปรับปรุงการจ่ายพลังงานในสารเคมีขนาดใหญ่ได้สำเร็จ สวนอุตสาหกรรมในประเทศจีนตะวันออก (โครงการยกระดับอุตสาหกรรมที่สำคัญในท้องถิ่น) สวนสาธารณะมีสภาพการดำเนินงานที่ซับซ้อน ความชื้นสูง ระดับฝุ่นสูง และการเปลี่ยนแปลงโหลดไฟฟ้าบ่อยครั้ง เซอร์กิตเบรกเกอร์ที่มีอยู่บ่อยครั้ง ประสบความล้มเหลวของฉนวนเนื่องจากปัจจัยด้านสิ่งแวดล้อม ส่งผลต่อการผลิตตามปกติในสวนสาธารณะ

หลังจากการตรวจสอบและเปรียบเทียบเชิงลึก อุทยานได้เลือกอูซูเนะเป็นซัพพลายเออร์ที่ได้รับมอบหมาย โดยรับเอา 36 อูซูเนะมาใช้ VS-12 (VEP-12) ซีรีส์ VCB แบบติดตั้งในอาคารแบบคงที่ ทั้งหมดผลิตโดย Usune ในโรงงานในจีน สินค้าชิ้นนี้ใช้ เทคโนโลยีฉนวนหุ้มฉนวนแข็งรุ่นที่สาม ต้านทานผลกระทบของความชื้นสูงและได้อย่างมีประสิทธิภาพ ฝุ่นในสวนอุตสาหกรรม กระแสไฟฟ้าลัดวงจรที่พิกัด 31.5kA เป็นไปตามการป้องกันไฟอย่างสมบูรณ์ ความต้องการอุปกรณ์ไฟฟ้าแรงสูงในสวนสาธารณะ

นับตั้งแต่เริ่มดำเนินการอย่างเป็นทางการในเดือนตุลาคม 2024 หน่วย VCB จำนวน 36 หน่วยได้ดำเนินการอย่างเสถียรมานานกว่าหกเดือนโดยไม่มีสิ่งใดเลย ฉนวนหรือข้อผิดพลาดในการปฏิบัติงาน โดยบรรลุอัตราความล้มเหลวโดยเฉลี่ยที่ 0 ซึ่งช่วยลดความเสียหายของอุทยานได้อย่างมาก ค่าใช้จ่ายในการดำเนินงานและบำรุงรักษาระบบไฟฟ้าทำให้มั่นใจได้ถึงการทำงานของอุปกรณ์การผลิตที่ต่อเนื่องและมีเสถียรภาพ โครงการนี้ได้รับการยอมรับอย่างสูงจากฝ่ายบริหารอุทยาน และอูซูเนะก็กลายเป็นอุปกรณ์ไฟฟ้าในระยะยาว ซัพพลายเออร์สำหรับสวนสาธารณะ

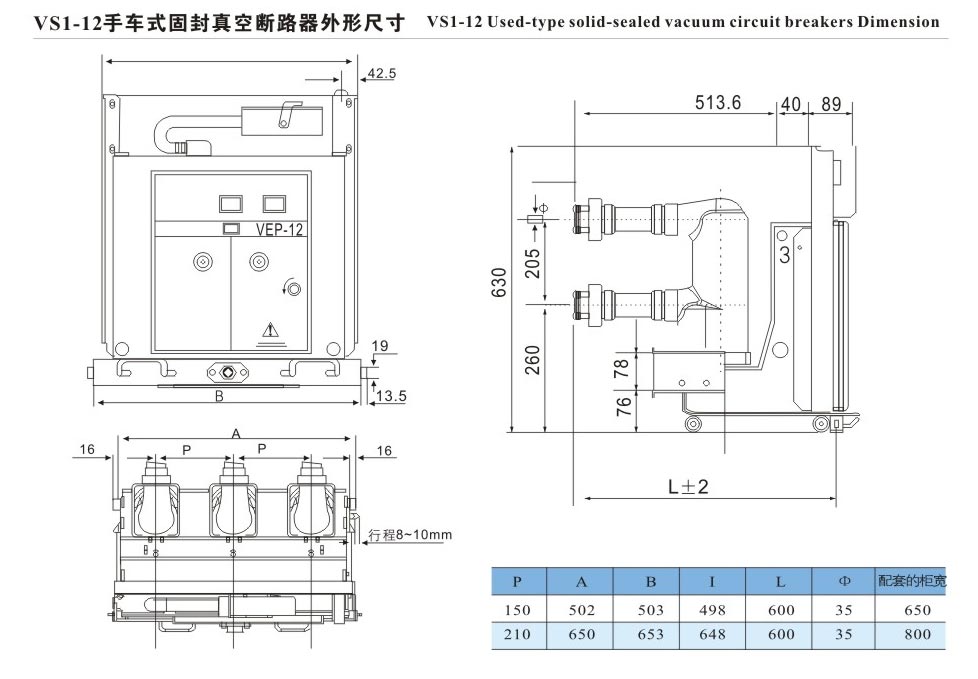

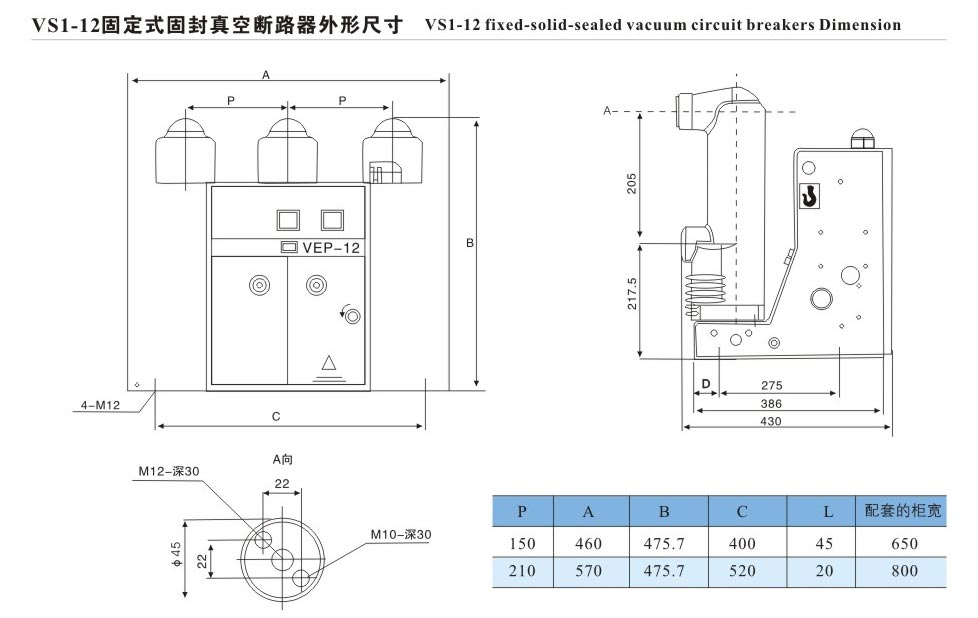

ขนาดภายนอก

อ้างอิงโครงการ

โครงการปล่อยจรวด Cas-space

รายงานการทดสอบ

คำถามที่พบบ่อย

คำถามที่ 1: อายุการใช้งานของ Usune VS-12 (VEP-12) series 12 11kV Indoor Vcb Vacuum Circuit Breaker คืออะไร และอะไร จำเป็นต้องมีการบำรุงรักษาระหว่างการใช้งานหรือไม่?

A1: อายุการใช้งานเชิงกลของผลิตภัณฑ์สูงถึง 20,000 รอบ (10,000 รอบสำหรับคลาส 50kA) และกระแสไฟที่กำหนด รอบการทำลายคือ 20,000 รอบ (10,000 รอบสำหรับคลาส 50kA) ขอบคุณการนำรุ่นที่สามมาใช้ เทคโนโลยีฉนวนโซลิดซีล ด้านหลักของผลิตภัณฑ์ไม่ต้องบำรุงรักษา ในการใช้ชีวิตประจำวันเป็นระยะๆ เท่านั้น การตรวจสอบวงจรทุติยภูมิและกลไกการทำงาน (เช่น มอเตอร์กักเก็บพลังงาน และการทำงาน) แรงดันไฟฟ้า) การทำความสะอาดพื้นผิวอุปกรณ์และการป้องกันการสะสมของฝุ่นจะต้องยืดออกไปอย่างมีประสิทธิภาพ อายุการใช้งานของอุปกรณ์

คำถามที่ 2: VCB ซีรีส์ Usune VS-12 (VEP-12) สามารถใช้ในสภาพแวดล้อมในร่มที่รุนแรง (เช่น ความชื้นและฝุ่นสูง) ได้หรือไม่

ก2: ใช่. ผลิตภัณฑ์นี้ใช้เทคโนโลยีฉนวนโซลิดซีลรุ่นที่สามซึ่งห่อหุ้มสารดับเพลิง ห้องและเทอร์มินัลขาออกด้านบนและด้านล่างด้วยอีพอกซีเรซินโดยใช้กระบวนการ APG สิ่งนี้จะแยกออกจากกันโดยสิ้นเชิง ส่วนประกอบที่มีกระแสไฟฟ้าแรงสูงจากสภาพแวดล้อมภายนอก ป้องกันไม่ให้ได้รับผลกระทบจากฝุ่น ความชื้น แมลง ฯลฯ ทนทานต่อสภาพอากาศและปรับตัวเข้ากับสภาพแวดล้อมได้ดีเยี่ยม ทำให้เหมาะสมอย่างยิ่ง สำหรับสภาพแวดล้อมภายในอาคารที่รุนแรง เช่น โรงงานอุตสาหกรรมที่มีความชื้นสูง เต็มไปด้วยฝุ่น โรงงานเคมี และเหมืองแร่ จริง กรณีการใช้งานในสวนอุตสาหกรรมเคมีตะวันออกของจีนก็ยืนยันเรื่องนี้เช่นกัน
