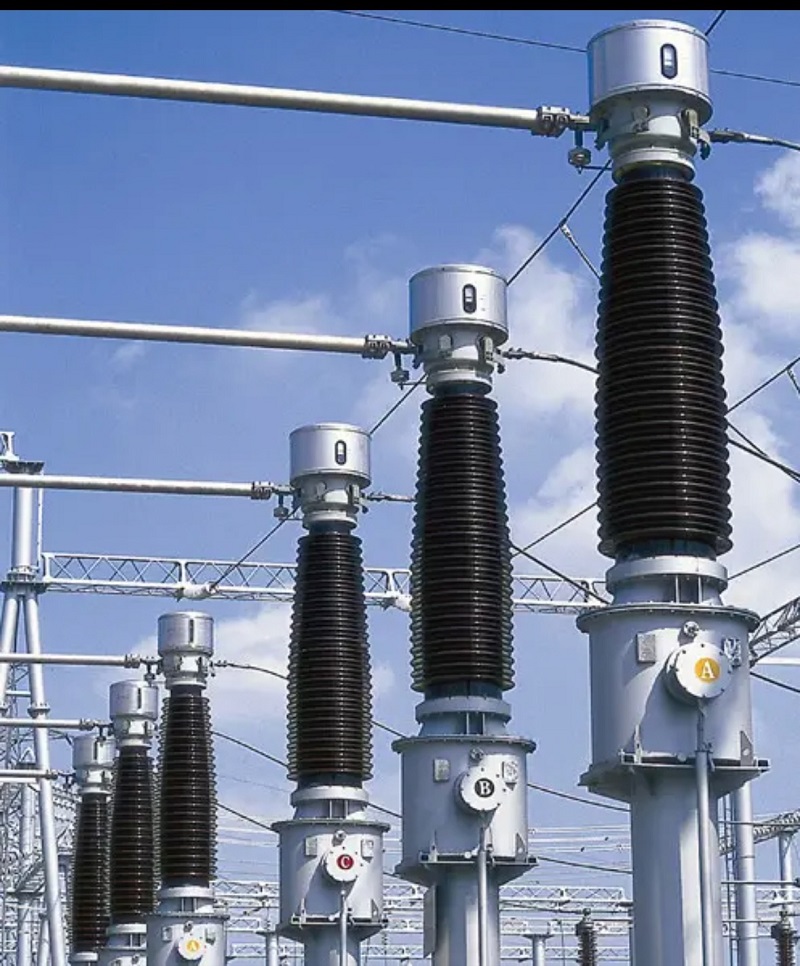

LB6-110kV หม้อแปลงกระแสไฟฟ้าเป็นหม้อแปลงกระแสไฟฟ้าแรงสูงที่ออกแบบมาสำหรับการวัดกระแสไฟฟ้า การวัดพลังงาน และการป้องกันรีเลย์ในระบบไฟฟ้ากระแสสลับขนาด 110kV เหมาะสำหรับเครือข่ายไฟฟ้า 50Hz และ 60Hz หม้อแปลงนี้ให้ประสิทธิภาพที่เสถียรและมีความแม่นยำในการวัดสูงสำหรับสถานีย่อย ระบบส่งกำลัง และโรงงานไฟฟ้าทางอุตสาหกรรม
ด้วยเทคโนโลยีฉนวนแช่น้ำมันขั้นสูงและโครงสร้างที่ปิดสนิท หม้อแปลงกระแส LB6-110kV จึงเป็นฉนวนไฟฟ้าที่ดีเยี่ยม การทำงานที่เชื่อถือได้ และอายุการใช้งานที่ยาวนานภายใต้สภาวะการทำงานแรงดันสูงที่มีความต้องการสูง
หม้อแปลงกระแสซีรีส์ LB6-110kV ใช้การออกแบบระดับมืออาชีพสำหรับการใช้งานพลังงานไฟฟ้าแรงสูง รุ่นผลิตภัณฑ์แสดงถึงคุณสมบัติทางเทคนิคที่สำคัญ:
หม้อแปลงไฟฟ้ามีขดลวดทุติยภูมิหลายเส้น ซึ่งรวมถึงขดลวดวัดแสงหนึ่งเส้นที่มีระดับความแม่นยำ 0.5 และขดลวดป้องกันสามเส้น การกำหนดค่าการพันขดลวดทุติยภูมิหลายรายการทำให้ฟังก์ชันการวัดและการป้องกันกระแสไฟฟ้าที่เชื่อถือได้สำหรับความต้องการของระบบไฟฟ้าที่แตกต่างกัน
LB6-110kV หม้อแปลงกระแสไฟฟ้ารองรับการกำหนดค่าอัตราส่วนกระแสไฟฟ้าได้หลายแบบโดยการเปลี่ยนวิธีการเชื่อมต่อของชิ้นส่วนเชื่อมต่อภายนอกบนตัวป้องกันน้ำมัน เมื่อเชื่อมต่อแบบอนุกรม อัตราส่วนกระแสไฟจะเป็น a/c ในขณะที่การเชื่อมต่อแบบขนานจะให้อัตราส่วนกระแสไฟ 2*a/c
การออกแบบที่ยืดหยุ่นนี้ช่วยให้หม้อแปลงรุ่นเดียวกันสามารถปรับให้เข้ากับความต้องการในการใช้งานที่แตกต่างกัน ลดต้นทุนการเปลี่ยนอุปกรณ์ และปรับปรุงความคล่องตัวในการใช้งานในระบบไฟฟ้าแรงสูง
หม้อแปลงกระแส LB6-110kV ได้รับการออกแบบมาให้ทำงานได้อย่างน่าเชื่อถือภายใต้สภาพแวดล้อมต่างๆ:
สำหรับการใช้งานที่มีอุณหภูมิต่ำกว่าหรือมีข้อกำหนดด้านสิ่งแวดล้อมพิเศษ สามารถปรึกษาวิธีแก้ปัญหาเฉพาะกับผู้ผลิตได้ตามเงื่อนไขของโครงการ
หม้อแปลงกระแส LB6-110kV ใช้โครงสร้างแบบจุ่มน้ำมันซึ่งประกอบด้วยถังเชื้อเพลิง ตัวหม้อแปลง บุชชิ่งพอร์ซเลน ตัวกักเก็บน้ำมัน และอุปกรณ์ขยาย ตัวหม้อแปลงแช่อยู่ในน้ำมันฉนวนและมีขดลวดปฐมภูมิและขดลวดทุติยภูมิที่ออกแบบมาเพื่อประสิทธิภาพทางไฟฟ้าที่เสถียร
ขดลวดปฐมภูมิใช้โครงสร้างรูปตัว U ระบบฉนวนหลักใช้เทคโนโลยีฉนวนกระดาษน้ำมันแบบคาปาซิทีฟ โดยมีหน้าจอคาปาซิทีฟหลายชั้นจัดเรียงระหว่างชั้นฉนวน ตะแกรงด้านในเชื่อมต่อกับศักยภาพสูงในขณะที่ตะแกรงด้านนอกต่อสายดิน ช่วยเพิ่มประสิทธิภาพของฉนวนและความปลอดภัยในการปฏิบัติงาน
ตัวนำขดลวดปฐมภูมิแบ่งออกเป็นสองส่วนโดยมีขั้วต่อสี่ขั้วเชื่อมต่อกับตัวป้องกันน้ำมัน อัตราส่วนกระแสไฟฟ้าสามารถปรับได้โดยการเปลี่ยนสายไฟภายนอก ทำให้มีตัวเลือกการกำหนดค่าที่ยืดหยุ่น
ขดลวดทุติยภูมิได้รับการติดตั้งไว้บนส่วนรองรับด้านล่างขดลวดปฐมภูมิ ขั้วต่อรองและขั้วต่อหน้าจอภายนอกทั้งหมดเชื่อมต่อกับกล่องรวมสัญญาณบนถังหม้อแปลง ทำให้ติดตั้งและบำรุงรักษาได้สะดวก
หม้อแปลงกระแส LB6-110kV มีการออกแบบการเชื่อมต่อที่ใช้งานได้จริงโดยมีแคลมป์จับสายไฟภายนอกติดตั้งอยู่ที่ด้านล่างของกล่องรวมสัญญาณ มีโบลต์กราวด์อยู่ที่กล่องรวมสัญญาณและถังเชื้อเพลิง ช่วยให้สามารถต่อกราวด์ของขดลวดทุติยภูมิและโครงสร้างหม้อแปลงทั้งหมดได้อย่างปลอดภัย
หม้อแปลงไฟฟ้าใช้คุณสมบัติการลดขั้ว เมื่อกระแสหลักไหลจาก P1 ถึง P2 กระแสทุติยภูมิจะไหลผ่านวงจรภายนอกจาก S1 ถึง S2 หรือ S3 ทำให้มั่นใจได้ถึงการส่งกระแสที่แม่นยำสำหรับระบบการวัดและการป้องกัน
เนื่องจากประสิทธิภาพแรงดันไฟฟ้าสูงและฟังก์ชันการป้องกันที่เชื่อถือได้ LB6-110kV Current Transformer จึงถูกนำมาใช้กันอย่างแพร่หลายใน:
หม้อแปลงกระแส LB6-110kV ผสมผสานการวัดที่แม่นยำ ฉนวนที่เชื่อถือได้ การออกแบบอัตราส่วนกระแสไฟที่ยืดหยุ่น และการทำงานที่ต้องบำรุงรักษาต่ำ โครงสร้างที่แช่น้ำมันแบบปิดผนึกอย่างสมบูรณ์ทำให้มั่นใจได้ถึงประสิทธิภาพที่มั่นคงในสภาพแวดล้อมไฟฟ้าแรงสูง ทำให้เป็นโซลูชันที่เชื่อถือได้สำหรับระบบไฟฟ้าสมัยใหม่ที่ต้องการการทำงานที่ปลอดภัยและต่อเนื่อง
