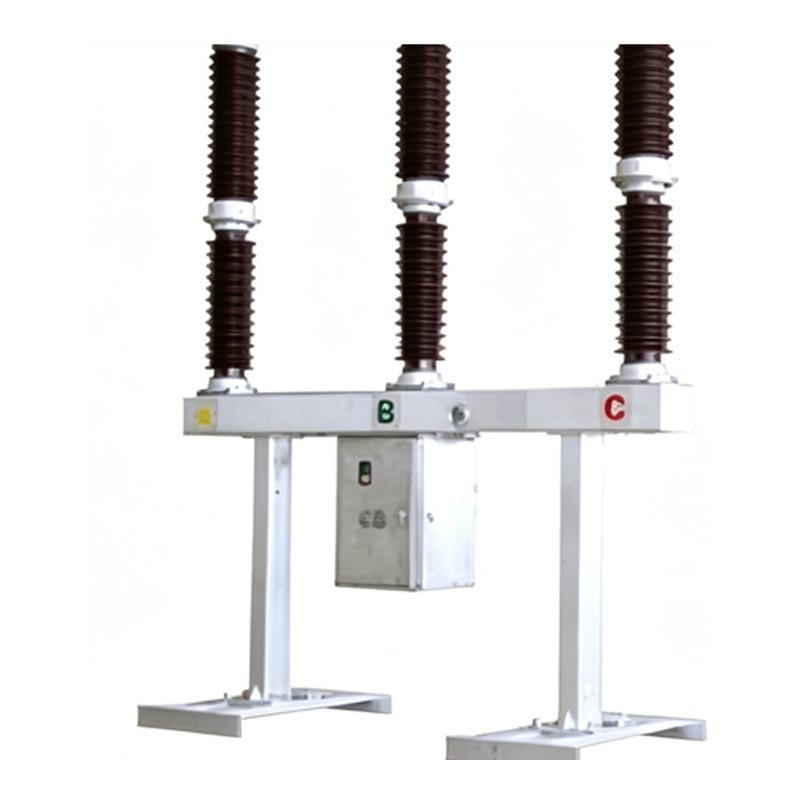

สวิตช์เซอร์กิตเบรกเกอร์ซัลเฟอร์เฮกซาฟลูออไรด์ 126kv

สวิตช์ตัดวงจร Usune LW36-110 ซัลเฟอร์เฮกซาฟลูออไรด์ 126kV เป็นอุปกรณ์หลักสำหรับการควบคุมและการป้องกัน ระบบส่งและแปลงขนาด 110kV และยังสามารถใช้เป็นไทเซอร์กิตเบรกเกอร์และอุปกรณ์สวิตชิ่งได้อีกด้วย กลุ่ม ผลิตภัณฑ์ใช้โครงสร้างดับเพลิงแบบอาร์กที่ใช้พลังงานในตัวในตัว โดยแต่ละเฟสเป็นแบบรองรับเดี่ยว หน่วยแยกเดี่ยว ทั้งสามเฟสได้รับการติดตั้งบนเฟรมเดียวกัน ทำให้เกิดการเชื่อมโยงทางกลผ่านสปริง กลไกการทำงาน ด้านบนของผลิตภัณฑ์ประกอบด้วยบูชพอร์ซเลนห้องดับเพลิงส่วนโค้งส่วนตรงกลาง มีบูชและโครงพอร์ซเลนรองรับและกล่องกลไกที่บรรจุส่วนประกอบควบคุมไฟฟ้าอยู่ แขวนไว้ใต้โครงทำให้มีโครงสร้างที่กะทัดรัดและใช้งานได้สะดวก

ข้อดีหลัก

1. การปฏิบัติตามข้อกำหนดที่เชื่อถือได้

สอดคล้องกับมาตรฐานจีน GB1984-2003 "เบรกเกอร์วงจรไฟฟ้าแรงสูง AC" และ IEC62271-100:2001 "ไฟฟ้าแรงสูง สวิตช์เกียร์และเกียร์ควบคุม - ตอนที่ 100: เซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูง" และผ่านการทดสอบจากโรงงานอย่างเข้มงวดและ การรับรองเพื่อให้มั่นใจว่าผลิตภัณฑ์มีความสอดคล้องและเชื่อถือได้

2. ประสิทธิภาพที่เหนือกว่า

ใช้หลักการดับส่วนโค้ง "การขยายตัวทางความร้อน + ช่วยเป่า" ส่งผลให้ส่วนโค้งสั้น เวลาดับไฟ อายุการใช้งานไฟฟ้ายาวนาน และเสียงรบกวนในการทำงานต่ำ ใช้แก๊ส SF6 พร้อมฉนวนและส่วนโค้งที่ดีเยี่ยม คุณสมบัติในการดับไฟเป็นสื่อช่วยลดความเสี่ยงในการเผาไหม้และการระเบิดทำให้เหมาะสำหรับ พื้นที่ที่มีประชากรหนาแน่น

3. หลักฐานที่เชื่อถือได้

กลไกที่ทำงานด้วยสปริงมีอายุการใช้งานเชิงกลสูงถึง 6,000 รอบ อัตราการรั่วไหลของก๊าซ SF6 ต่อปีที่ ≤0.5% และความต้านทานวงจรหลักที่ ≤80μΩ ทำพารามิเตอร์ทางเทคนิคและข้อมูลการทดสอบให้ครบถ้วนเพื่อยืนยันความเสถียรของผลิตภัณฑ์

4. การปรับตัวที่แข็งแกร่ง

ปรับให้เข้ากับสภาพแวดล้อมกลางแจ้งที่รุนแรงได้อย่างกว้างขวาง โดยมีช่วงอุณหภูมิแวดล้อม -30°C ถึง +40°C และระดับความสูงที่ ≤3000เมตร ทนทานต่อลม น้ำแข็ง และแผ่นดินไหวได้อย่างแข็งแกร่ง ตอบสนองความต้องการของสถานการณ์โครงการพลังงานต่างๆ

พารามิเตอร์ทางเทคนิคหลัก

สวิตช์เซอร์กิตเบรกเกอร์ซัลเฟอร์เฮกซาฟลูออไรด์ 126kV โดดเด่นด้วยประสิทธิภาพทางไฟฟ้าที่ยอดเยี่ยม พร้อมพารามิเตอร์หลัก เป็นไปตามมาตรฐานระดับสูงของอุปกรณ์ไฟฟ้า 126kV จึงรับประกันการทำงานที่มั่นคงในระบบไฟฟ้าที่ซับซ้อน แกนหลัก พารามิเตอร์มีดังนี้:

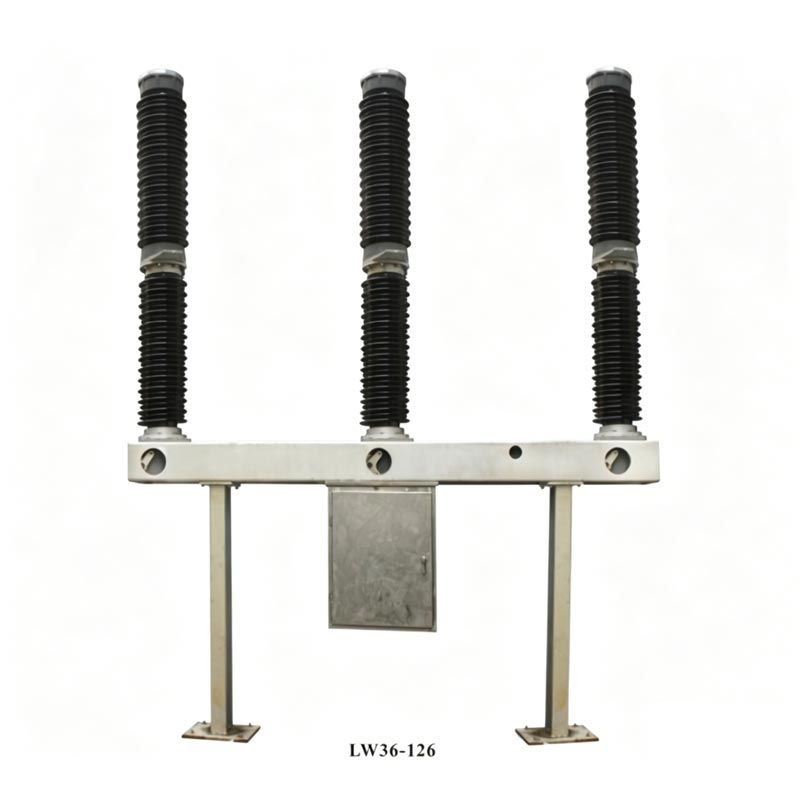

โครงสร้างโดยรวมของผลิตภัณฑ์

สวิตช์เบรกเกอร์ซัลเฟอร์เฮกซาฟลูออไรด์ 126kV ประกอบด้วยสามเฟส โดยแต่ละเฟสติดตั้งระบบจ่ายไฟในตัว ห้องดับเพลิงส่วนโค้ง อุปกรณ์รองรับฉนวน ตัวดูดซับ และโครงสร้างป้องกันการรั่วซึม การใช้การปิดผนึกแบบคงที่ โอริงและยาแนว ในขณะที่การซีลแบบไดนามิกใช้การซีลแบบสปริงอัด ทำให้มั่นใจได้ถึงการรั่วซึมที่ดีเยี่ยม ที่ ส่วนส่งกำลังเชื่อมต่อเบรกเกอร์ขั้วเดียวและกลไกการทำงาน ส่งสัญญาณได้อย่างมีประสิทธิภาพ กำลังปฏิบัติการ กลไกการทำงานของสปริงมีกล่องกลไกในตัว ให้พลังงานไฟฟ้าแบบแมนนวล ฟังก์ชั่นการจัดเก็บและการปิดใหม่ให้การทำงานที่ยืดหยุ่นและเชื่อถือได้

หลักการทำงานของผลิตภัณฑ์

1. สถานะการปิด: กระแสของระบบสร้างวงจรผ่านขั้วต่อ, หน้าสัมผัสแบบอยู่กับที่, หน้าสัมผัสแบบเคลื่อนที่, กระบอกสูบ, และหน้าสัมผัสระดับกลางทำให้มั่นใจในการส่งกำลังตามปกติ
2. การดำเนินการสะดุด: ภายใต้การกระทำของกลไกการทำงาน หน้าสัมผัสที่กำลังเคลื่อนที่จะเลื่อนลงด้านล่าง ทำให้เกิด ส่วนโค้งไฟฟ้าเมื่อหน้าสัมผัสที่เคลื่อนที่และอยู่นิ่งแยกจากกัน ก๊าซ SF6 ที่ถูกบีบอัดในกระบอกสูบทำให้เกิดส่วนโค้ง ผ่านหัวฉีดและส่วนโค้งจะดับลงเมื่อกระแสข้ามศูนย์
3. ระบบแก๊ส SF6: ติดตั้งเครื่องวัดความหนาแน่น SF6 ในตัวและตัวควบคุมที่มีการชดเชยอุณหภูมิ สามารถตรวจสอบแรงดันแก๊สได้แบบเรียลไทม์ เมื่อความดันต่ำเกินไป สัญญาณเตือนจะถูกกระตุ้นและกลไกจะทำงาน ล็อคเพื่อป้องกันความเสียหายทางกล

อ้างอิงโครงการ

โครงการปล่อยจรวด Cas-space

รายงานการทดสอบ

กรณีการสมัคร

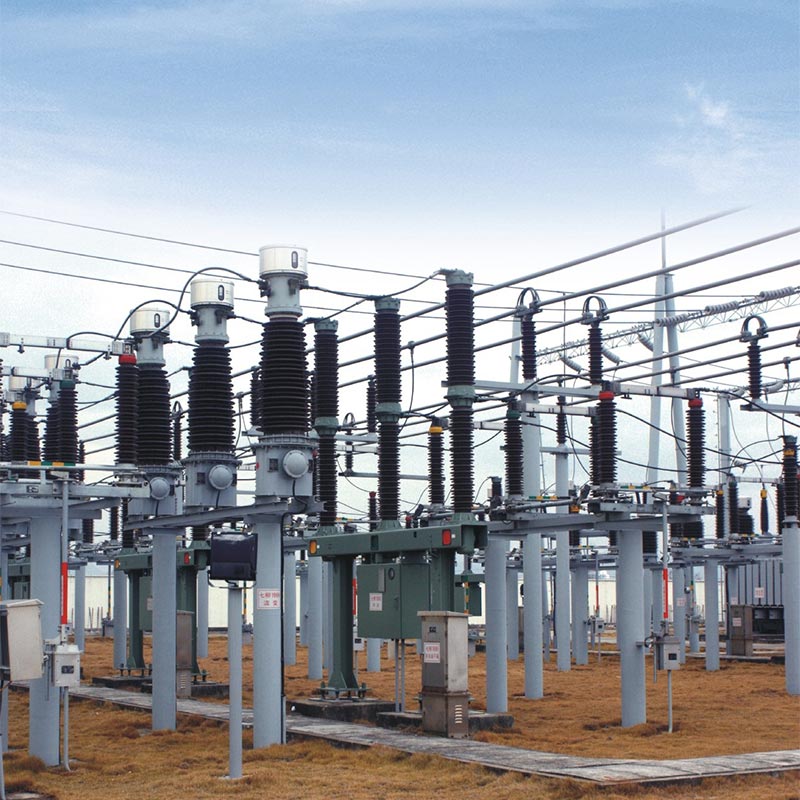

ในปี 2024 สวิตช์เซอร์กิตเบรกเกอร์ Usune LW36-110 ซัลเฟอร์เฮกซาฟลูออไรด์ 126kV ถูกนำไปใช้กับคีย์ 110kV ได้สำเร็จ โครงการส่งผ่านและการเปลี่ยนแปลงทางตอนเหนือของจีน โครงการนี้มีวัตถุประสงค์เพื่อแก้ไขปัญหาความไม่เพียงพอ กำลังการผลิตไฟฟ้าในพื้นที่ชนบทและชานเมือง ที่ตั้งโครงการมีอุณหภูมิแตกต่างกันมาก (-25°C ถึง +38°C) และพายุทรายบ่อยครั้ง ทำให้มีความต้องการการปรับตัวด้านสิ่งแวดล้อมและความน่าเชื่อถือของสภาพแวดล้อมที่สูงมาก อุปกรณ์ไฟฟ้า

ในฐานะซัพพลายเออร์ที่ได้รับมอบหมายสำหรับโครงการนี้ Usune ได้จัดหาเซอร์กิตเบรกเกอร์ LW36-110 จำนวน 28 ตัว ทางโรงงานได้จัดส่ง ช่างเทคนิคมืออาชีพเพื่อให้คำแนะนำในสถานที่สำหรับการติดตั้ง การทดสอบการใช้งาน และการดำเนินการทดลอง หลังจากนั้น การดำเนินงานที่มั่นคงแปดเดือน ผลิตภัณฑ์ประสบความสำเร็จเป็นศูนย์ โดยมีอัตราการรั่วไหลของก๊าซ SF6 ต่ำกว่ามาก ข้อกำหนดมาตรฐาน (การทดสอบจริง ≤0.3%) และความเร็วในการตอบสนองการเปิดและปิดเป็นไปตามการออกแบบโครงการอย่างเต็มที่ มาตรฐาน หลังจากที่โครงการเริ่มดำเนินการ ก็ช่วยปรับปรุงเสถียรภาพของระบบสายส่งไฟฟ้าในท้องถิ่นได้อย่างมีประสิทธิภาพ ลดปัญหาไฟฟ้าดับอันเนื่องมาจากอุปกรณ์ขัดข้อง และได้รับการยอมรับจากเจ้าของโครงการและท้องถิ่นเป็นอย่างสูง แผนกไฟฟ้าตรวจสอบความสามารถในการปรับตัวด้านสิ่งแวดล้อมที่ดีเยี่ยมและประสิทธิภาพการทำงานที่เชื่อถือได้ของ Usune 126kV SF6 เซอร์กิตเบรกเกอร์ในสภาพการทำงานจริง

คำถามที่พบบ่อย

Q1: What is the service life of the Usune Sulfur Hexafluoride Circuit Breaker Switch 126kV, and what are the key maintenance points?

A1: อายุการใช้งานเชิงกลของผลิตภัณฑ์คือ 6,000 รอบ และอายุการใช้งานต่อเนื่องที่แนะนำคือ 12 ปี คีย์ จุดบำรุงรักษา: การตรวจสอบเป็นประจำทุกสัปดาห์ (ความสมบูรณ์ของฉนวน แรงดันแก๊ส SF6 ฯลฯ) การบำรุงรักษาประจำปี ทุก 3 ปี (ทำความสะอาดฉนวน การวัดความต้านทานของวงจรหลัก ฯลฯ ); เมื่อสินค้าถึง สภาวะการบำรุงรักษา (เช่น การลัดวงจรแบบเต็มความจุ 20 ครั้ง) หน้าสัมผัสส่วนโค้ง ตัวดูดซับ และวงแหวนซีล จำเป็นต้องเปลี่ยน ผู้ผลิตจะส่งบุคลากรมืออาชีพเพื่อให้คำแนะนำในการบำรุงรักษาถึงสถานที่

Q2: Can the Usune LW36-110 circuit breaker be used in high-altitude and frigid regions? อะไรจะเหมาะสมที่สุด. ระดับความสูง?

ก2: ใช่. ผลิตภัณฑ์นี้ได้รับการออกแบบมาเป็นพิเศษสำหรับสภาพแวดล้อมกลางแจ้งที่รุนแรง พร้อมความสามารถในการปรับตัวให้เข้ากับที่สูงได้ ระดับความสูงและอุณหภูมิต่ำ เหมาะสำหรับความสูงไม่เกิน 3,000 เมตร และสามารถทนต่ออุณหภูมิต่ำได้ ที่ -30°C ตอบสนองความต้องการของพื้นที่สูงและอากาศหนาวเย็น เช่น จีนตะวันตก ได้อย่างเต็มที่ นอกจากนี้ กล่องกลไกมีฮีตเตอร์ในตัว ช่วยป้องกันความชื้นและความเย็นจัดระหว่างฝนตก หิมะ และความเย็นจัด ฤดูกาลเพื่อให้มั่นใจว่าการดำเนินงานมีเสถียรภาพ

ผู้จัดจำหน่ายและบริการหลังการขาย

Zhejiang Usune Electric Co., Ltd. ในฐานะผู้ผลิตอุปกรณ์ไฟฟ้าแรงสูงระดับมืออาชีพในประเทศจีน มีสายการผลิตที่สมบูรณ์และระบบการควบคุมคุณภาพอย่างเข้มงวด โรงงานมีอุปกรณ์ที่ทันสมัย อุปกรณ์ทดสอบ และผลิตภัณฑ์แต่ละชิ้นผ่านการดูดฝุ่น การเติมแก๊ส และการทดสอบประสิทธิภาพทางกลมาก่อน ออกจากโรงงานเพื่อรับประกันคุณภาพสินค้า ในฐานะซัพพลายเออร์ที่เชื่อถือได้ Usune ให้บริการหลังการขายแบบครบวงจร รวมถึงคำแนะนำในการติดตั้งนอกสถานที่ การทดสอบการใช้งาน การฝึกอบรมการบำรุงรักษา และการจัดหาชิ้นส่วนอะไหล่ มืออาชีพ ทีมงานด้านเทคนิคตอบสนองต่อความต้องการของผู้ใช้ทันที ทำให้มั่นใจได้ว่าอุปกรณ์จะทำงานได้อย่างมีเสถียรภาพในระยะยาว
