เบรกเกอร์ไฟฟ้าแรงสูง Sf6

Zhejiang Usune Electric Co., Ltd. ผู้ผลิตอุปกรณ์ไฟฟ้าแรงสูงระดับมืออาชีพในประเทศจีน ได้เปิดตัว เซอร์กิตเบรกเกอร์แรงดันสูง Sf6 LW36-110 ผลิตภัณฑ์นี้เป็นสวิตช์เกียร์ไฟฟ้าแรงสูงกลางแจ้ง AC 50Hz สามเฟส เหมาะสำหรับการควบคุมและป้องกันระบบส่งและแปลงกำลังขนาด 110kV นอกจากนี้ยังสามารถใช้เป็น ผูกเบรกเกอร์และประกอบอุปกรณ์สวิตชิ่ง

เซอร์กิตเบรกเกอร์ Sf6 ไฟฟ้าแรงสูงใช้หลักการดับส่วนโค้ง "การขยายตัวทางความร้อน + การช่วยเป่า" ที่เป็นเอกลักษณ์ ติดตั้งกลไกการทำงานของสปริงชนิด CTB-1 ซึ่งเป็นไปตามมาตรฐานระดับชาติและนานาชาติ และ มีประสิทธิภาพในการดับอาร์คที่ยอดเยี่ยม มีความปลอดภัยสูง และมีลักษณะการทำงานที่มั่นคง เป็นที่ไว้วางใจได้ ซัพพลายเออร์ Usune มุ่งมั่นที่จะจัดหาสวิตช์เกียร์ไฟฟ้าแรงสูงคุณภาพสูงและทนทาน มันคือวงจร LW36-110 SF6 เบรกเกอร์ถูกนำมาใช้กันอย่างแพร่หลายในโครงการสำคัญๆ เช่น โครงข่ายไฟฟ้าและสวนอุตสาหกรรม ซึ่งให้แหล่งจ่ายไฟที่เชื่อถือได้ สำหรับการก่อสร้างโครงสร้างพื้นฐาน

ข้อดีหลัก

1. เทคโนโลยีการดับเพลิงขั้นสูง

ใช้หลักการดับส่วนโค้ง "การขยายตัวทางความร้อน + การช่วยเป่า" ที่เป็นเอกลักษณ์ โดยมีลักษณะส่วนโค้งสั้น เวลาในการดับไฟ อายุการใช้งานไฟฟ้าที่ยาวนาน และเสียงรบกวนในการทำงานต่ำ ช่วยเพิ่มความเสถียรของแหล่งจ่ายไฟได้อย่างมีประสิทธิภาพ

2. ประสิทธิภาพความปลอดภัยสูง

การใช้ก๊าซ SF6 เป็นฉนวนและสารดับเพลิงชนิดอาร์ค ทำให้มีความเป็นฉนวนและการดับอาร์คได้ดีเยี่ยม ประสิทธิภาพช่วยลดความเสี่ยงในการเผาไหม้และการระเบิดทำให้เหมาะสำหรับพื้นที่ที่มีประชากรหนาแน่น

3. กลไกการทำงานที่มั่นคง

ติดตั้งกลไกการทำงานของสปริงประเภท CTB-1 จึงมีโครงสร้างที่เรียบง่ายและกะทัดรัด ปลอดภัยและเชื่อถือได้ การดำเนินงานและความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง

4. การปฏิบัติตามมาตรฐานสากล

สอดคล้องกับ GB1984-2003 "เบรกเกอร์วงจรไฟฟ้าแรงสูง AC" และ IEC62271-100, 2001 "สวิตช์เกียร์ไฟฟ้าแรงสูง" โดยสมบูรณ์ และชุดควบคุม—ตอนที่ 100: เซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูง" ที่ตรงตามข้อกำหนดทางเทคนิคของพลังงานทั่วโลก โครงการ

สภาพแวดล้อมที่บังคับใช้

เซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูง Sf6 ได้รับการออกแบบมาเพื่อการใช้งานกลางแจ้ง โดยสามารถปรับให้เข้ากับสภาพแวดล้อมได้ดีและ ความเหมาะสมสำหรับสภาวะการทำงานที่รุนแรงต่างๆ:

1. อุณหภูมิแวดล้อม: -30 ℃ ~ +40 ℃
2. ระดับความสูง: ≤3000m
3. ความชื้นสัมพัทธ์: เฉลี่ยรายวัน ≤95%, เฉลี่ยรายเดือน ≤90% (ที่ 25 ℃)
4. แรงดันลม ≤700Pa; ความหนาของไอซิ่ง ≤10มม
5. ความรุนแรงของแผ่นดินไหว: การเร่งความเร็วในแนวนอน ≤0.3g, การเร่งความเร็วในแนวตั้ง ≤0.15g
6. ไม่มีสภาพแวดล้อมที่ติดไฟ ระเบิด มีฤทธิ์กัดกร่อนทางเคมี หรือสั่นสะเทือนอย่างรุนแรง

โครงสร้างผลิตภัณฑ์และหลักการทำงาน

1. โครงสร้างโดยรวม

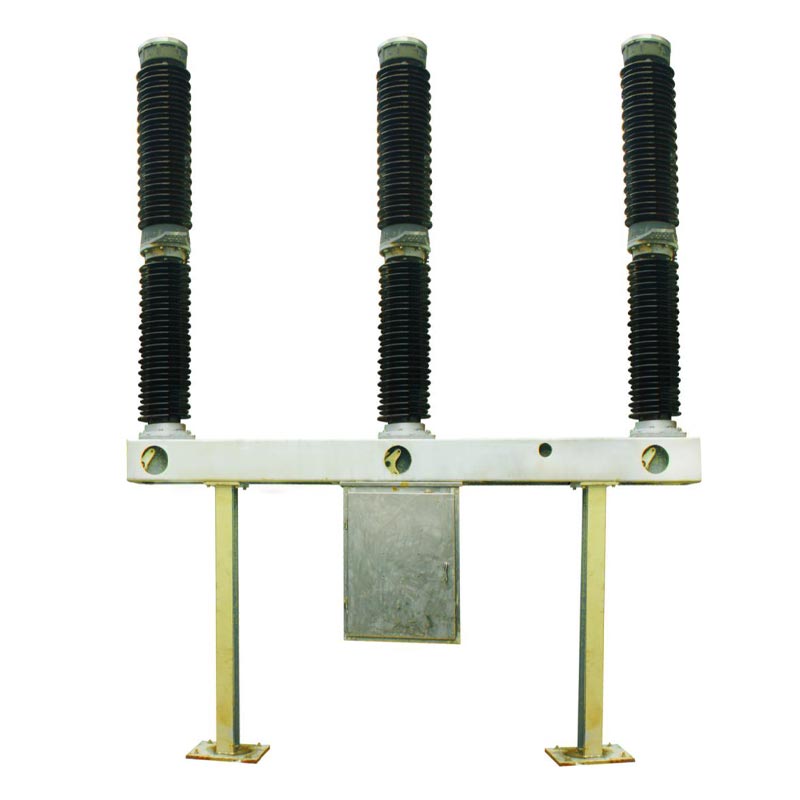

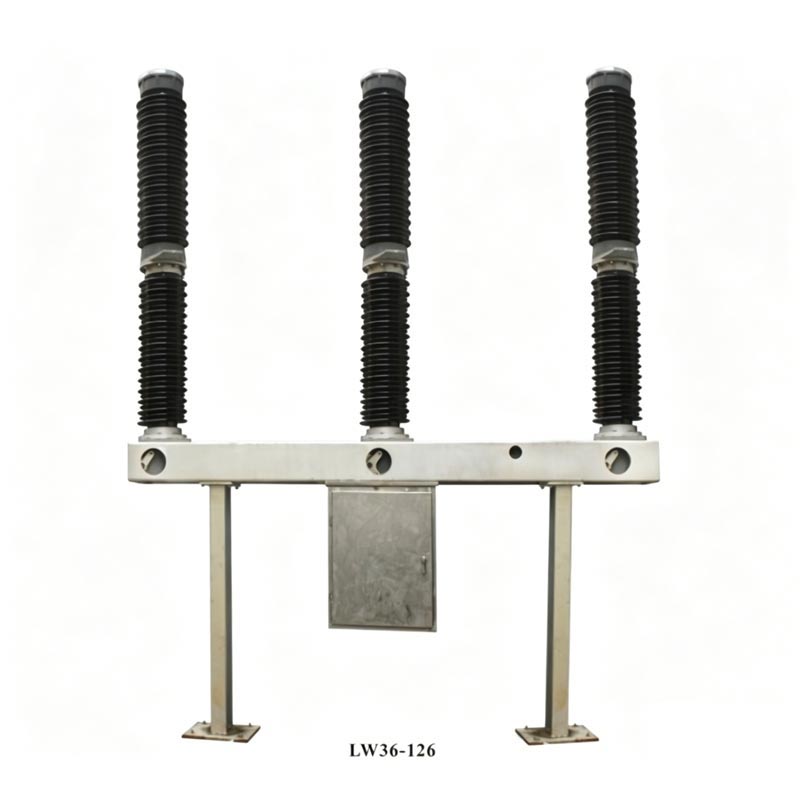

เซอร์กิตเบรกเกอร์ Sf6 ไฟฟ้าแรงสูงใช้โครงสร้างดับไฟในตัวแบบดับเพลิงในตัว แต่ละเฟส เป็นแบบเสาเดี่ยวแบบแยกเดี่ยว (POLE) เซอร์กิตเบรกเกอร์แต่ละตัวประกอบด้วย 3 เฟส ติดตั้งอยู่บนเฟรมเดียวกัน และทำงานโดยกลไกสปริง โดยทั้งสามเฟสจะเชื่อมโยงกันทางกลไก ด้านบนของผลิตภัณฑ์มี ส่วนตรงกลางประกอบด้วยบูชและโครงพอร์ซเลนที่รองรับ และ กล่องกลไกถูกแขวนไว้ใต้กึ่งกลางของเฟรม โดยมีกลไกที่ทำงานด้วยสปริงและระบบไฟฟ้า ส่วนประกอบควบคุม มีการติดตั้งตัวควบคุมความหนาแน่นของก๊าซ SF6 ที่ด้านหน้าของเฟรม ซึ่งได้รับการรองรับทั้งคู่ จบลงด้วยการสนับสนุน

2 ส่วนประกอบและฟังก์ชันหลัก

- หน่วยดับเพลิงส่วนโค้ง: ใช้โครงสร้างดับเพลิงส่วนโค้งที่จ่ายพลังงานได้เอง เมื่อเบรกเกอร์ตัดการทำงาน การขยายตัวทางความร้อนแรงดันสูงภายในกระบอกสูบจะดับส่วนโค้ง ทำให้มั่นใจได้อย่างรวดเร็วและมีประสิทธิภาพ ดับไฟ
- อุปกรณ์ฉนวนรองรับ: รองรับฉนวนห้องดับเพลิงแบบอาร์คและให้ฉนวนสำหรับกราวด์ ส่วนประกอบที่มีพลัง แท่งฉนวนเชื่อมต่อแขนปฏิบัติการและก้านหยุดเพื่อให้มั่นใจในความปลอดภัยของฉนวน
- ตัวดูดซับ: ติดตั้งอยู่ภายในฝาครอบปลายด้านบนของห้องดับเพลิงแบบอาร์ค ซึ่งจะทำให้ก๊าซ SF6 แห้งและดูดซับ ก๊าซสลายตัวที่เกิดจากการสลายตัวของอาร์ค จำเป็นต้องเปลี่ยนระหว่างการบำรุงรักษา
- โครงสร้างการป้องกันการรั่วไหล: ใช้การผสมผสานระหว่างการซีลแบบคงที่ (โอริง + น้ำยาซีล) และการซีลแบบไดนามิก (ซีลสปริงอัด) บรรลุอัตราการรั่วไหลของก๊าซ SF6 ต่อปีที่ ≤0.5% - กลไกแบบสปริง: เปิดใช้งาน การดำเนินการเปิด ปิด และปิดใหม่ด้วยความเร็วในการดำเนินการที่รวดเร็ว (เวลาปิด ≤145ms เวลาเปิด ≤60ms) มีความเสถียร ประสิทธิภาพและรองรับการจัดเก็บพลังงานด้วยตนเองและไฟฟ้า

3. หลักการทำงาน

- ตำแหน่งปิด: กระแสของระบบไหลผ่านขั้วต่อ, แท่งรองรับหน้าสัมผัสแบบอยู่กับที่, หน้าสัมผัสหลักแบบอยู่กับที่, การเคลื่อนย้ายหน้าสัมผัสหลัก กระบอกสูบ หน้าสัมผัสระดับกลาง และหน้าแปลนระดับกลาง สร้างวงจรผ่าน ขั้ว
- การดำเนินการเปิด: ภายใต้การทำงานของกลไกการทำงาน แขนปฏิบัติการจะดึงแกนฉนวนและลูกสูบ ก้าน กระบอกสูบ หน้าสัมผัสส่วนโค้งเคลื่อนที่ และหัวฉีดลงด้านล่าง ส่วนโค้งจะถูกสร้างขึ้นเมื่อมีการเคลื่อนที่และอยู่นิ่งกับที่ แยกจากกัน หลังจากที่ระบบหน้าสัมผัสเคลื่อนที่เคลื่อนไปยังตำแหน่งเฉพาะ หัวฉีดจะเปิดขึ้น และอัดก๊าซ SF6 ไปที่ พัดส่วนโค้งออกไป และดับส่วนโค้งเมื่อกระแสข้ามศูนย์
- การดำเนินการปิด: กลไกการทำงานจะดันหน้าสัมผัสที่เคลื่อนที่ขึ้นไปยังตำแหน่งปิด ในขณะที่ SF6 ก๊าซเข้าสู่กระบอกสูบเพื่อเตรียมเปิดครั้งต่อไป

พารามิเตอร์ทางเทคนิคที่สำคัญ

เซอร์กิตเบรกเกอร์ Usune LW36-110 SF6 มีประสิทธิภาพทางเทคนิคที่ยอดเยี่ยม พร้อมพารามิเตอร์ที่สำคัญที่ตอบสนองความต้องการสูง มาตรฐานระบบไฟฟ้า 110kV ทำให้การทำงานมีเสถียรภาพและมีประสิทธิภาพ

อ้างอิงโครงการ

โครงการปล่อยจรวด Cas-space

รายงานการทดสอบ

กรณีการใช้งานจริง

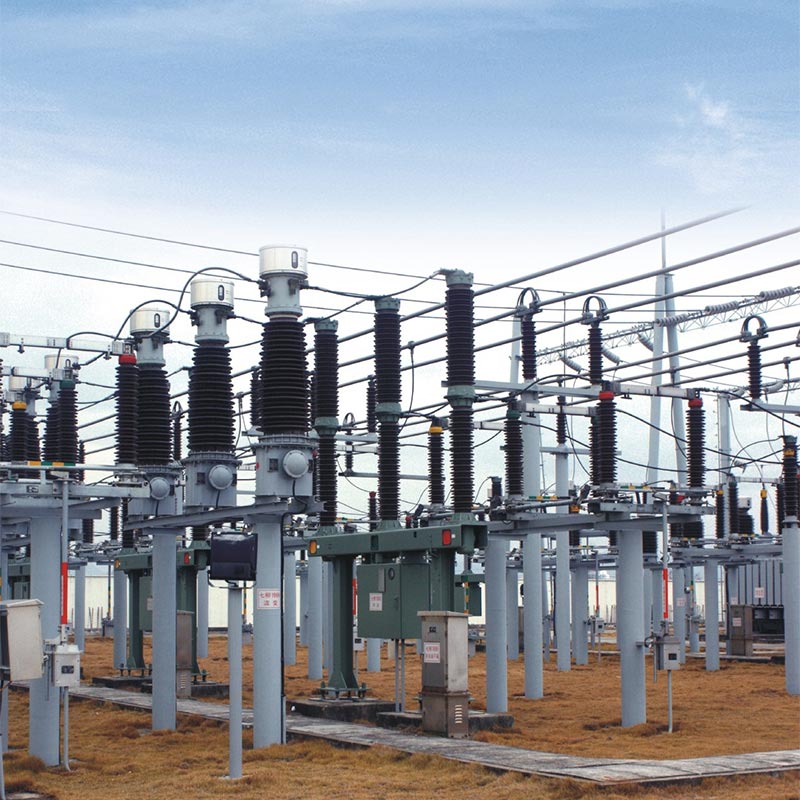

กรณีศึกษา: โครงการอัปเกรดโครงข่ายไฟฟ้า 110kV ในจีนตอนเหนือ

ความเป็นมาของโครงการ: โครงข่ายไฟฟ้า 110kV ในภาคเหนือของจีนจำเป็นต้องอัปเกรดสวิตช์เกียร์ที่เก่าแล้วเพื่อปรับปรุงกำลังไฟ เสถียรภาพในการจัดหาและความปลอดภัย เผชิญกับสภาพแวดล้อมที่รุนแรง เช่น อุณหภูมิฤดูหนาวต่ำ (-25 ℃) และลมแรง ความกดดัน

การใช้งานผลิตภัณฑ์: โครงการเลือกเบรกเกอร์วงจร Usune LW36-110 SF6 จำนวน 20 ตัว ความสามารถในการปรับตัวที่อุณหภูมิต่ำ (-30°C~+40°C) และประสิทธิภาพการดับส่วนโค้งที่ยอดเยี่ยมช่วยแก้ปัญหาการทำงานที่ไม่เสถียรของ อุปกรณ์เสื่อมสภาพที่อุณหภูมิต่ำ

ผลลัพธ์การใช้งาน: นับตั้งแต่เริ่มดำเนินการในปี 2022 อุปกรณ์ดังกล่าวทำงานได้เสถียรเป็นเวลาสี่ปีโดยไม่มี ความล้มเหลวในการดับอาร์ก การรั่วไหลของก๊าซ หรือข้อผิดพลาดอื่น ๆ อัตราความน่าเชื่อถือของแหล่งจ่ายไฟต่อปีเพิ่มขึ้น 0.8% รับประกันการจ่ายไฟตามปกติอย่างมีประสิทธิภาพสำหรับผู้อยู่อาศัยและสถานประกอบการอุตสาหกรรมในพื้นที่

คำถามที่พบบ่อย

คำถามที่ 1: เซอร์กิตเบรกเกอร์แรงดันสูง Usune LW36-110 SF6 มีอายุการใช้งานเท่าใด และการบำรุงรักษาคืออะไร จำเป็นระหว่างการดำเนินการหรือไม่?

A1: ผลิตภัณฑ์มีอายุการใช้งานเชิงกล 6,000 รอบ และอายุการใช้งานต่อเนื่องสูงสุด 12 ปีภายใต้สภาวะปกติ การบำรุงรักษา การบำรุงรักษาตามปกติประกอบด้วยการตรวจสอบด้วยสายตาทุกสัปดาห์ (ความสมบูรณ์ของฉนวน แรงดันแก๊ส SF6 ฯลฯ) และการบำรุงรักษาประจำปีทุกๆ 3 ปี (การทำความสะอาดฉนวน การวัดความต้านทานวงจรหลัก ฯลฯ) วิชาเอก จำเป็นต้องยกเครื่องใหม่เมื่อตรงตามเงื่อนไขการบำรุงรักษา (เช่น 12 ปีของการทำงานต่อเนื่อง กระแสไฟพิกัด 2000 การหยุดชะงัก ฯลฯ) ผู้ผลิต Usune ให้คำแนะนำในการบำรุงรักษาอย่างมืออาชีพและจัดหาอะไหล่เพื่อให้มั่นใจ การทำงานของอุปกรณ์ที่มั่นคงในระยะยาว

คำถามที่ 2: ควรทำอย่างไรหากเกิดแก๊ส SF6 รั่วในเซอร์กิตเบรกเกอร์ และมีความเสี่ยงด้านความปลอดภัยหรือไม่

A2: ผลิตภัณฑ์นี้ใช้โครงสร้างป้องกันการรั่วไหลสองชั้น (ซีลแบบคงที่ + ซีลแบบไดนามิก) โดยมีอัตราการรั่วไหลต่อปี ≤0.5% ต่ำกว่ามาตรฐานแห่งชาติมาก หากตรวจพบการรั่วไหล สามารถระบุตำแหน่งจุดรั่วโดยใช้แก๊สรั่ว SF6 เครื่องตรวจจับ หลังจากไฟฟ้าดับแล้ว สามารถเปลี่ยนซีลแลนท์หรือโอริงได้ ก๊าซ SF6 นั้นไม่เป็นพิษและไม่ติดไฟแต่ การรั่วไหลที่มากเกินไปอาจส่งผลต่อประสิทธิภาพของฉนวนและการดับไฟของอุปกรณ์ สินค้ามีพร้อม ด้วยตัวควบคุมความหนาแน่นของก๊าซ SF6 โดยจะแจ้งเตือนเมื่อความดันต่ำกว่าค่าสัญญาณเตือน (0.45±0.03MPa) และล็อค การทำงานเมื่อความดันต่ำกว่าความดันล็อค (0.40 ± 0.03MPa) จึงหลีกเลี่ยงความเสี่ยงด้านความปลอดภัย
