ด้วยการพัฒนาอย่างต่อเนื่องของระบบไฟฟ้าทางอุตสาหกรรม โรงไฟฟ้าและโรงงานไฟฟ้าจึงต้องการโซลูชันที่ปลอดภัยและเชื่อถือได้มากขึ้นสำหรับการแยกพลังงานระหว่างการบำรุงรักษาอุปกรณ์สวิตช์ตัดการเชื่อมต่อไฟฟ้าแรงสูงมีบทบาทสำคัญในการรับรองความปลอดภัยทางไฟฟ้าโดยการแยกส่วนที่เชื่อถือได้และปรับปรุงประสิทธิภาพการบำรุงรักษา

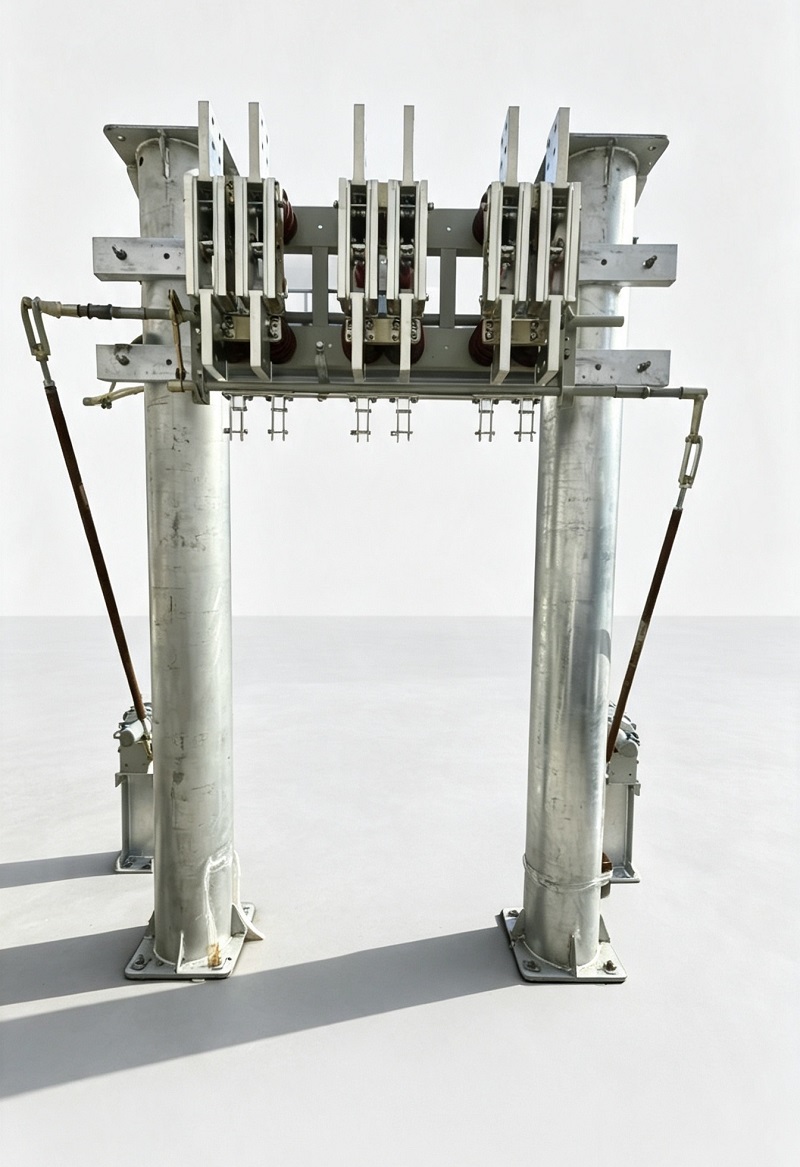

สวิตช์ตัดการเชื่อมต่อแรงดันไฟฟ้าสูงในร่ม ซีรีส์ GN22-6 เป็นอุปกรณ์ไฟฟ้าแรงสูงรุ่นใหม่ที่พัฒนาขึ้นสำหรับระบบไฟฟ้าแรงดันปานกลาง ด้วยการผสานรวมเทคโนโลยีการส่งผ่านเชิงกลขั้นสูง โครงสร้างหน้าสัมผัสที่ปรับให้เหมาะสม และส่วนประกอบที่เป็นสื่อกระแสไฟฟ้าที่มีความแข็งแรงสูง ซีรีส์ GN22-6 จึงให้ประสิทธิภาพการแยกที่เชื่อถือได้สำหรับโรงไฟฟ้าขนาดใหญ่และการใช้งานไฟฟ้าทางอุตสาหกรรม
สวิตช์ตัดการเชื่อมต่อแรงดันสูงในร่ม GN22-6 ส่วนใหญ่จะใช้ในโรงไฟฟ้าขนาดใหญ่และระบบไฟฟ้าเพื่อแยกแหล่งจ่ายไฟระหว่างการตรวจสอบและบำรุงรักษาอุปกรณ์ ผลิตภัณฑ์สามารถกำหนดค่าเป็นยูนิตขั้วเดี่ยวอิสระสามยูนิตหรือชุดประกอบสามขั้วในตัว ทำให้มีตัวเลือกการติดตั้งที่ยืดหยุ่นสำหรับความต้องการของระบบไฟฟ้าที่แตกต่างกัน
สวิตช์ตัดการเชื่อมต่อและกลไกการทำงานที่ตรงกันเป็นไปตาม GB 1985 (กระแสสลับสวิตช์ตัดการเชื่อมต่อไฟฟ้าแรงสูงและสวิตช์สายดิน) ทำให้มั่นใจได้ถึงประสิทธิภาพที่เชื่อถือได้และเข้ากันได้กับมาตรฐานอุปกรณ์ไฟฟ้าแรงสูง
| รายการ | ข้อกำหนดทางเทคนิค |
|---|---|
| ระดับความสูง | ≤1,000 ม |
| อุณหภูมิแวดล้อม | -25°C ~ +40°C |
| ความชื้นสัมพัทธ์ | ≤90% (ที่ +25 ℃) |
| สภาพแวดล้อมการติดตั้ง | ไม่มีก๊าซที่มีฤทธิ์กัดกร่อนรุนแรง ละอองเกลือ ฝุ่น สารระเบิดหรือกัดกร่อน |
| สภาพการสั่นสะเทือน | ไม่มีการสั่นสะเทือนที่รุนแรงบ่อยครั้ง |
ซีรีส์ GN22-6 ใช้โครงสร้างใบมีดแบบสามขั้ว ส่วนประกอบที่เป็นสื่อกระแสไฟฟ้าของแต่ละขั้วได้รับการแก้ไขบนโครงฐานผ่านฉนวนโพสต์หรือฉนวนบุชชิ่ง เพื่อให้มั่นใจว่ามีการรองรับทางกลที่มั่นคงและประสิทธิภาพของฉนวนไฟฟ้า
ใบมีดสวิตช์ผลิตจากแผ่นทองแดงหนาพร้อมเทคโนโลยีการตัดเฉือนที่มีความแม่นยำ ปรับปรุงคุณภาพพื้นผิวและการนำไฟฟ้าของส่วนประกอบที่เป็นสื่อกระแสไฟฟ้า โครงสร้างหน้าสัมผัสที่ได้รับการปรับปรุงให้ประสิทธิภาพการเชื่อมต่อที่เชื่อถือได้ และให้ความสามารถในการทำความสะอาดตัวเองระหว่างการทำงาน ช่วยลดความต้านทานต่อหน้าสัมผัส และปรับปรุงความเสถียรของการบริการ

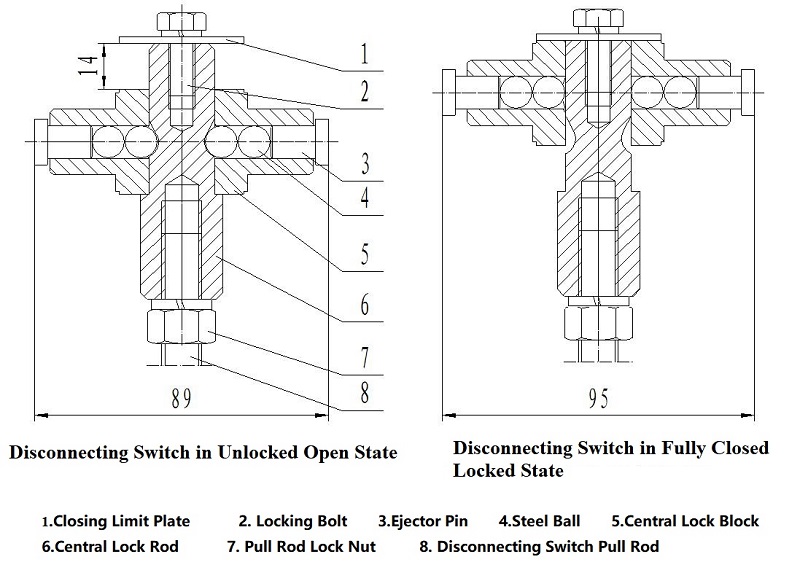

แตกต่างจากกลไกสวิตช์ตัดการเชื่อมต่อแบบเดิม ซีรีส์ GN22-6 ใช้กลไกการปิดและล็อคสองขั้นตอนที่ออกแบบมาเป็นพิเศษเพื่อแก้ปัญหาความท้าทายทั่วไประหว่างแรงกดสัมผัสสูงและแรงบิดในการทำงาน
ในระหว่างการหมุน 80° แรกของเพลาหลัก ใบมีดสวิตช์จะเคลื่อนจากตำแหน่งเปิดสุดไปยังตำแหน่งปิดเบื้องต้น
ในระหว่างการหมุน 10° ต่อไปนี้ กลไกบล็อคล็อคจะขับเคลื่อนแกนล็อคกลาง ลูกเหล็ก และหมุดดีดตัวออก แผ่นล็อคแม่เหล็กจะขยายแรงผ่านโครงสร้างคันโยก โดยเพิ่มแรงขับประมาณ 5.5 เท่า และสร้างแรงกดสัมผัสที่แข็งแกร่งบนใบมีดสวิตช์
โครงสร้างที่เป็นนวัตกรรมนี้ให้:
ซีรีส์ GN22-6 รองรับข้อกำหนดกระแสไฟพิกัดต่างๆ ทำให้เหมาะสำหรับการจ่ายกระแสไฟสูงและการใช้งานแยกเพื่อการบำรุงรักษา
| แบบอย่าง | แรงดันไฟฟ้า (kV) | แรงดันไฟฟ้าที่ใช้งานสูงสุด (kV) | แรงดันไฟฟ้าที่ทนต่อความถี่กำลังไฟฟ้า 1 นาที (kV) | จัดอันดับปัจจุบัน (A) | กระแสความเสถียรแบบไดนามิก (kA) | กระแสความเสถียรทางความร้อน 3 วินาที (kA) |
|---|---|---|---|---|---|---|
| GN22-6/3150-50 | 6 | 7.2 | 42 | 3150 | 125 | 50 |
| GN22-6/4000-40 | 6 | 7.2 | 42 | 4000 | 100 | 40 |
| GN22-6/5000-63 | 6 | 7.2 | 42 | 5000 | 160 | 63 |
| GN22-6/6300-100 | 6 | 7.2 | 42 | 6300 | 250 | 100 |
| GN22-6/8000-100 | 6 | 7.2 | 42 | 8000 | 250 | 100 |
หมายเหตุ:GN22-10 หมายถึงชนิดติดตั้งแบบแบน C หมายถึงประเภทผนังทะลุ D หมายถึงประเภทการต่อสายดิน
สวิตช์ตัดการเชื่อมต่อ GN22-6 รองรับวิธีการติดตั้งในแนวนอน แนวตั้ง และเอียง ทำให้สามารถรวมเข้ากับระบบไฟฟ้าต่างๆ ได้อย่างยืดหยุ่น
กลไกการทำงานที่เข้ากันได้ได้แก่:
| จัดอันดับปัจจุบัน | แรงบิดในการทำงานสูงสุด |
|---|---|
| 2000A | <145 นิวตันเมตร |
| 3150A | <180 นิวตันเมตร |
| 4000A | <200 นิวตันเมตร |
| 5,000A | <250 นิวตันเมตร |
| 6300A | <300 นิวตันเมตร |
| 8000A | <350 นิวตันเมตร |
เพื่อรักษาประสิทธิภาพการทำงานที่มั่นคง ควรมีการตรวจสอบและบำรุงรักษาอย่างสม่ำเสมอหลังการทดสอบเดินเครื่อง ขั้นตอนการบำรุงรักษาที่แนะนำได้แก่:
| ส่วนประกอบ | วัสดุที่แนะนำ |
|---|---|
| ส่วนประกอบการเคลื่อนย้าย | จาระบีหล่อลื่น ZG-1 |
| ติดต่อการป้องกันพื้นผิว | SYB1607 อุตสาหกรรมปิโตรเลียม |
ในขณะที่ระบบไฟฟ้าพัฒนาอย่างต่อเนื่องไปสู่ความจุที่สูงขึ้นและความน่าเชื่อถือที่ดีขึ้น เทคโนโลยีสวิตช์ตัดการเชื่อมต่อขั้นสูงจึงมีความสำคัญมากขึ้นสำหรับความปลอดภัยของพลังงานและการบำรุงรักษาอุปกรณ์
ด้วยความสามารถกระแสสูง โครงสร้างหน้าสัมผัสที่ได้รับการปรับปรุง และการออกแบบกลไกที่เชื่อถือได้ สวิตช์ตัดการเชื่อมต่อแรงดันสูงภายในอาคาร GN22-6 มอบโซลูชันการแยกที่เชื่อถือได้สำหรับโรงไฟฟ้า สถานีย่อย และระบบไฟฟ้าอุตสาหกรรม
ด้วยการปรับปรุงความปลอดภัยในการปฏิบัติงานและความน่าเชื่อถือของอุปกรณ์ ซีรีส์ GN22-6 สนับสนุนการปรับปรุงโครงสร้างพื้นฐานด้านพลังงานแรงดันไฟฟ้าปานกลางให้ทันสมัยและมีเสถียรภาพ
