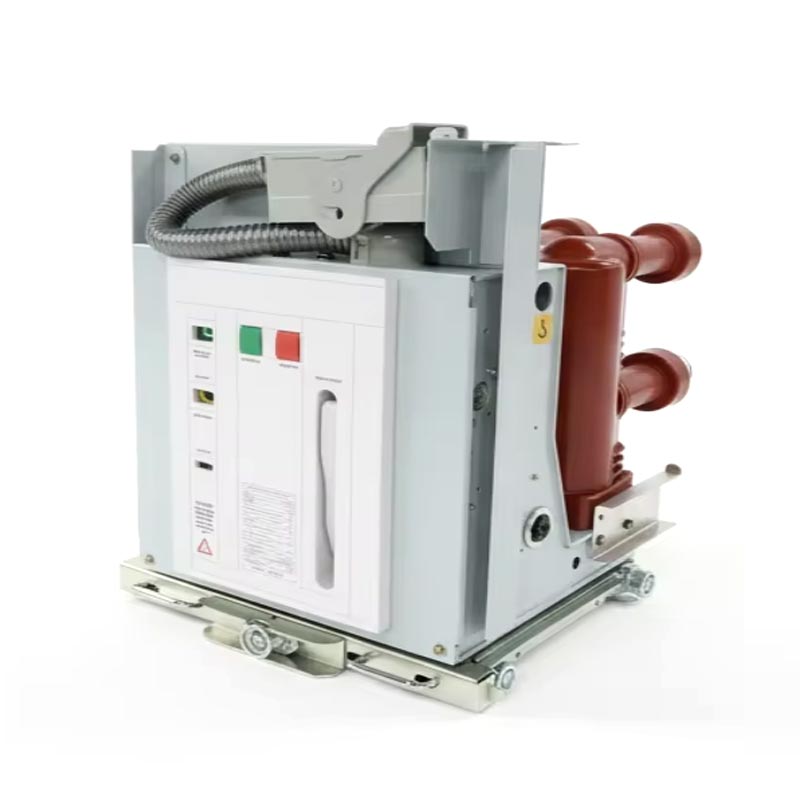

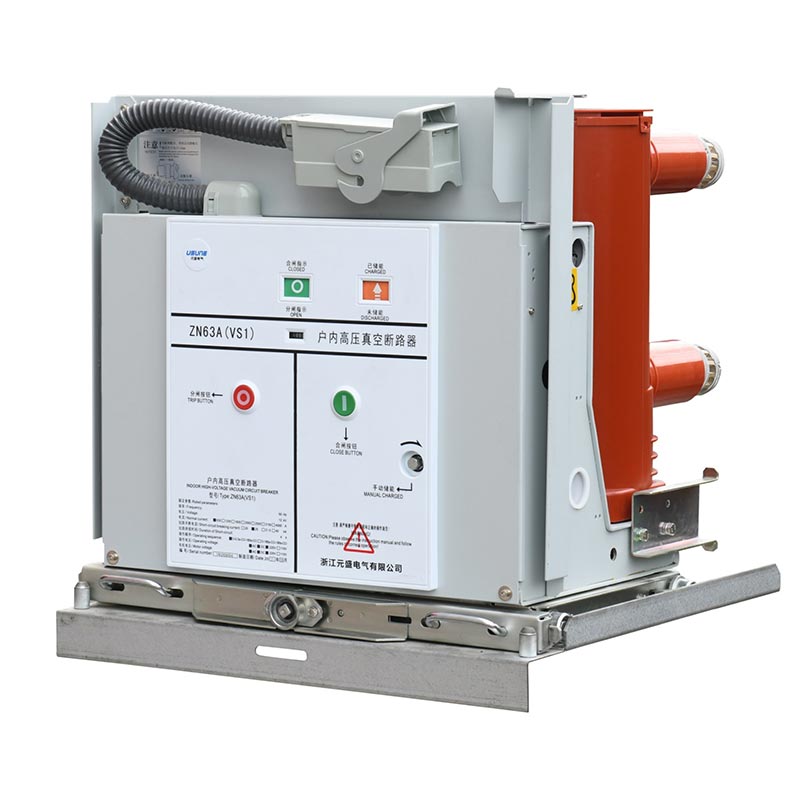

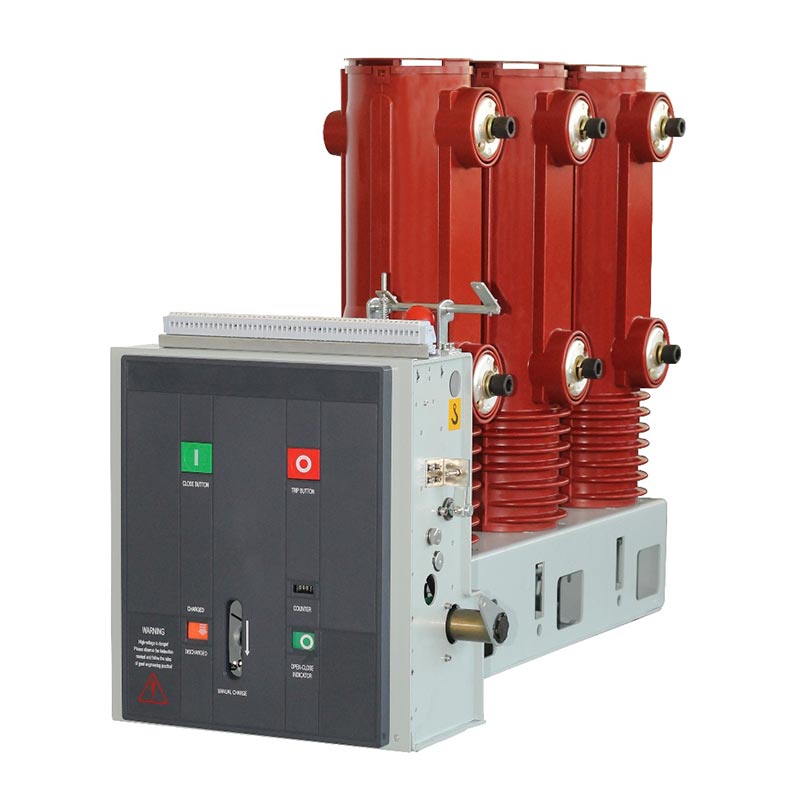

เบรกเกอร์สุญญากาศชนิดด้านข้าง

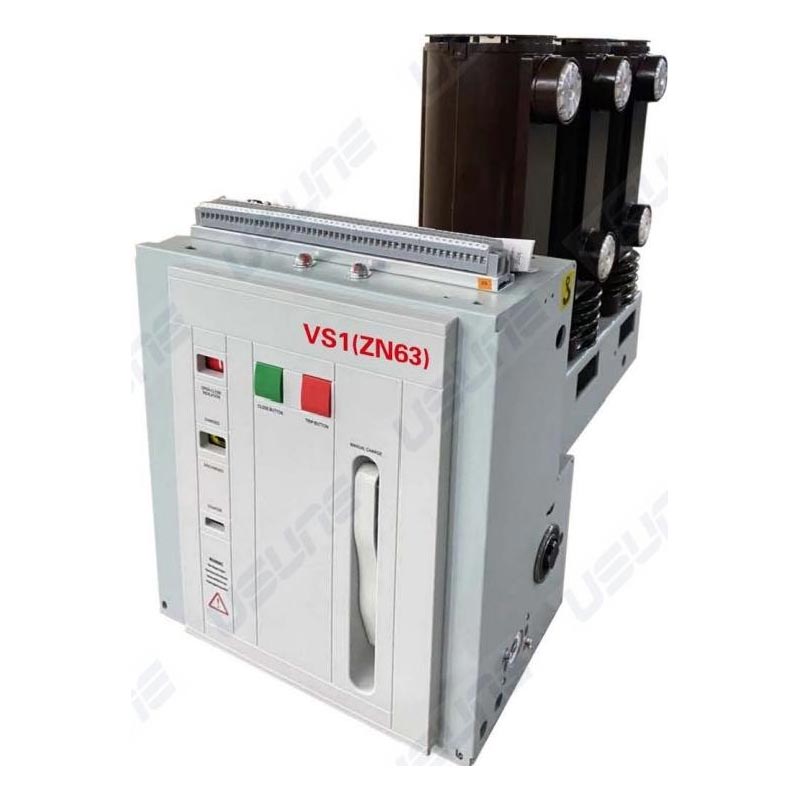

เซอร์กิตเบรกเกอร์สุญญากาศชนิด Usune ด้านข้างเป็นสวิตช์เกียร์ไฟฟ้าแรงสูงที่ติดตั้งภายในอาคาร โดยแบ่งออกเป็นสองส่วนหลัก ซีรีส์: VS1(ZN63)-12 และ VS1-24 ใช้เป็นหลักในระบบไฟฟ้าสามเฟส 12KV, 24KV และ 36KV โดยดำเนินการ ความรับผิดชอบในการป้องกันและควบคุมอุปกรณ์โครงข่ายไฟฟ้าและระบบไฟฟ้าขององค์กรอุตสาหกรรมและเหมืองแร่ ใช้เทคโนโลยีดับไฟอาร์กแบบสุญญากาศขั้นสูง มีความเร็วดับไฟอาร์คที่รวดเร็ว ขนาดเล็ก ยาว อายุการใช้งานและค่าบำรุงรักษาต่ำ ทำให้เป็นอุปกรณ์หลักที่ขาดไม่ได้ในระบบส่งกำลังสมัยใหม่และ ระบบจำหน่าย

ข้อดีหลัก:

1. ประสบการณ์หลายปีในด้านการส่งและจ่ายพลังงาน ซึ่งใช้กันอย่างแพร่หลายในอุตสาหกรรมและเหมืองแร่ องค์กร โรงไฟฟ้า และโครงข่ายไฟฟ้าในเมืองและชนบท ได้รับการยอมรับจากผู้ใช้อย่างกว้างขวางในเรื่องความเสถียร ประสิทธิภาพและการทำงานที่เชื่อถือได้

2. พัฒนาโดยทีมงาน R&D มืออาชีพของ Usune โดยมีการออกแบบติดตั้งด้านข้างที่ผสานรวม กลไกการทำงานของสปริงพร้อมตัวเบรกเกอร์ ปรับโครงสร้างโดยรวมให้เหมาะสม ผู้ขัดขวางสูญญากาศ ใช้กระบอกสูบฉนวนอีพอกซีเรซินกระบวนการ APG ซึ่งให้ประสิทธิภาพการคืบคลานและสิ่งแวดล้อมที่ดีเยี่ยม การปรับตัว

3. ปฏิบัติตาม GB/T1984-2014 "เบรกเกอร์วงจรไฟฟ้าแรงสูง" อย่างเคร่งครัด, JB3855-1996 "3.6~40.5KV ไฟฟ้าแรงสูงในร่ม เซอร์กิตเบรกเกอร์สุญญากาศ", DL/T403-2000 "เซอร์กิตเบรกเกอร์สุญญากาศ 12~40.5KV การสั่งซื้อเงื่อนไขทางเทคนิค" และ มาตรฐานสากล IEC62271-100:2008 และผ่านการทดสอบและการรับรองที่เชื่อถือได้หลายรายการ

4. ในฐานะผู้ผลิตอุปกรณ์ไฟฟ้าแรงสูงระดับมืออาชีพในประเทศจีน Usune มีมาตรฐาน โรงงานผลิตและเซอร์กิตเบรกเกอร์แต่ละตัวผ่านการทดสอบอย่างเข้มงวดก่อนออกจากโรงงาน เป็นที่ไว้วางใจได้ โดยจะให้บริการหลังการขายและการสนับสนุนทางเทคนิคอย่างครอบคลุม โดยขจัดข้อกังวลใดๆ สำหรับผู้ใช้

ข้อมูลจำเพาะของผลิตภัณฑ์และพารามิเตอร์ทางเทคนิค

เซอร์กิตเบรกเกอร์สุญญากาศชนิด Usune ด้านข้างนำเสนอข้อมูลจำเพาะที่ครบถ้วนและประสิทธิภาพที่มั่นคง หลัก พารามิเตอร์ทางเทคนิค (โดยการใช้ซีรีส์ VS1(ZN63)-24 เป็นข้อมูลอ้างอิงหลัก) แสดงอยู่ในตารางด้านล่าง:

โครงสร้างและหน้าที่

1. โครงสร้างโดยรวม

กลไกการทำงานและห้องดับเพลิงส่วนโค้งถูกจัดเรียงไว้ในโครงสร้างแบบรวมโดยมีหลัก วงจรนำไฟฟ้าเป็นแบบติดตั้งพื้น 3 เฟส ห้องดับเพลิงส่วนโค้งสุญญากาศอยู่ตามยาว ติดตั้งภายในกระบอกฉนวนท่ออีพอกซีเรซินที่ประมวลผลโดย APG ให้ประสิทธิภาพการคืบคลานที่ดีเยี่ยม ลดการสะสมของฝุ่นบนพื้นผิวห้องดับเพลิงแบบอาร์ค หลีกเลี่ยงอิทธิพลของปัจจัยภายนอก และ รับประกันความเป็นฉนวนที่ดีแม้ในสภาพแวดล้อมที่ชื้นและมีมลพิษสูง ซีรีส์ VS1-12 เป็นการติดตั้งแบบตายตัว เหมาะสำหรับสวิตช์เกียร์แบบคงที่ และสามารถใช้แยกกันหรือใช้กับแหล่งจ่ายไฟเครือข่ายแบบวงแหวน ชนิดกล่อง หม้อแปลงไฟฟ้า และระบบอื่นๆ

2. กลไกการทำงาน

เซอร์กิตเบรกเกอร์สุญญากาศชนิดด้านข้างใช้กลไกที่ทำงานด้วยสปริงระนาบ ซึ่งรองรับทั้งแบบแมนนวลและ การจัดเก็บพลังงานไฟฟ้า มอเตอร์ทำงานอยู่ภายในตู้ด้านหน้าของห้องดับเพลิงส่วนโค้ง แบ่งออกเป็นห้าพื้นที่ประกอบ แต่ละแห่งมีการจัดเก็บพลังงาน การส่งผ่าน การสะดุด และส่วนประกอบบัฟเฟอร์ การออกแบบแบบบูรณาการของห้องดับเพลิงส่วนโค้งและกลไกการทำงานช่วยให้มั่นใจได้ว่ามีการจับคู่ในระดับสูง ระหว่างประสิทธิภาพการปฏิบัติงานและข้อกำหนดในการเปิดและปิดของห้องดับเพลิงส่วนโค้งลดลง ขั้นตอนกลาง ลดการใช้พลังงานและเสียงรบกวน และปรับปรุงการทำงานของเซอร์กิตเบรกเกอร์ ความน่าเชื่อถือ

สภาพแวดล้อมการใช้งาน

เซอร์กิตเบรกเกอร์สุญญากาศชนิดด้านข้างเหมาะสำหรับสภาพแวดล้อมภายในอาคารและต้องมีคุณสมบัติดังต่อไปนี้ ข้อกำหนด: อุณหภูมิแวดล้อม -15 ℃ถึง +40 ℃; ความชื้นสัมพัทธ์เฉลี่ยรายวัน ≤95% เฉลี่ยรายเดือน ≤90% ระดับความสูง ≤1,000ม. ความรุนแรงของแผ่นดินไหว ≤8 องศา; และไม่มีฝุ่น ก๊าซที่มีฤทธิ์กัดกร่อน หรือมลพิษอื่นๆ อย่างมีนัยสำคัญ หมายเหตุ: จำเป็นต้องมีการปรับแต่งสำหรับแอปพลิเคชันที่เกินข้อกำหนดเหล่านี้เมื่อได้รับคำปรึกษาล่วงหน้ากับ ผู้ผลิต

การติดตั้งและการว่าจ้าง

เซอร์กิตเบรกเกอร์สุญญากาศชนิดด้านข้างผ่านการทดสอบอย่างเข้มงวดก่อนออกจากโรงงาน ก่อนจะเติมพลัง. วงจรปฐมภูมิต้องเตรียมการดังต่อไปนี้

1. ตรวจสอบความเสียหายของอุปกรณ์ หากเสียหายให้หยุดใช้
2. ทำความสะอาดพื้นผิวฉนวนของสิ่งปนเปื้อนใด ๆ
3. ใช้งานฟังก์ชั่นการจัดเก็บพลังงานและการเปิด/ปิดด้วยตนเอง โดยสังเกตว่าสถานะเป็นปกติ
4. ทำงานโดยใช้แหล่งจ่ายไฟในการทำงานเพื่อยืนยันว่าสถานะเป็นปกติ
5. เลื่อน/ถอยเบรกเกอร์แบบรถเข็นขนาดเล็กตามข้อกำหนด และยืนยันตำแหน่ง ตัวบ่งชี้เป็นปกติหลังจากถึงตำแหน่งที่ถูกต้อง

หมายเหตุ: เมื่อใช้อุปกรณ์เชื่อมต่อแบบปิด จะต้องต่อสายไฟเพื่อปลดล็อคก่อนปิด

กรณีการใช้งานจริง

กรณีศึกษา: การประยุกต์ในองค์กรอุตสาหกรรมและเหมืองแร่ขนาดใหญ่ในประเทศจีน

องค์กรเหล็กขนาดใหญ่แห่งหนึ่งในจีนมีระบบไฟฟ้าที่ซับซ้อนและมีข้อกำหนดสูงในการใช้งานอุปกรณ์ ความถี่และการควบคุมกระแสลัดวงจร หลังจากเปรียบเทียบซัพพลายเออร์หลายราย ซีรีส์ Usune VS1(ZN63)-24 โดยเลือกใช้เซอร์กิตเบรกเกอร์เป็นอุปกรณ์ป้องกันหลักสำหรับระบบจำหน่ายไฟฟ้า เนื่องจากมัน เริ่มดำเนินการในปี 2567 ระบบทำงานได้เสถียรกว่า 12 เดือน โดยไม่มีข้อผิดพลาดใดๆ จัดการได้สำเร็จ ข้อผิดพลาดในการลัดวงจรสามประการ ปกป้องอุปกรณ์ได้อย่างมีประสิทธิภาพ และป้องกันการสูญเสียไฟฟ้าดับ บริษัทอย่างสูง ตระหนักถึงประสิทธิภาพของผลิตภัณฑ์และบริการติดตั้งและทดสอบการใช้งานที่จัดทำโดยผู้ผลิต

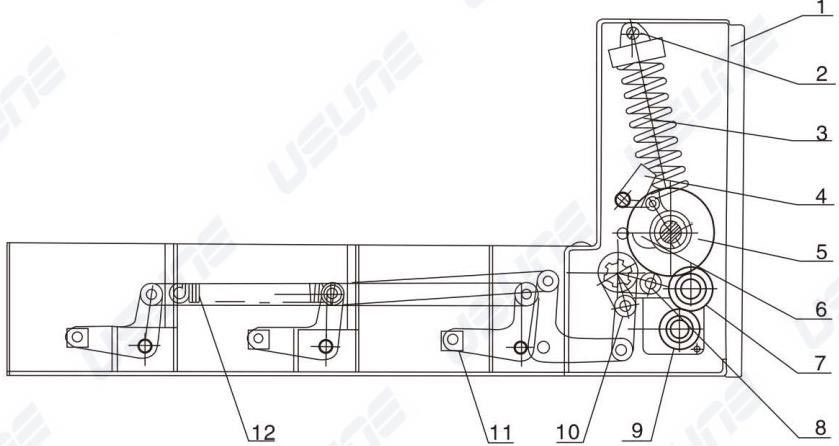

1.กล่องสวิตช์
2. สลักเกลียว
3.ปิดสปริง
4. อุปกรณ์ปิด
5.หลักการเดินสายไฟฟ้าภายใน
6.กลไกกล้อง/การทำงานของกลไก
7.กลไกการส่งผ่านล้อเกียร์
8.คันโยกเชื่อมต่ออินพุต
9. มอเตอร์ชาร์จแล้ว
10. กลไกการส่งผ่านแบบ Fourlever
11.บล็อกการส่งกำลัง
12.กลไกการสะดุด

ความมุ่งมั่นของซัพพลายเออร์และผู้ผลิต: Usune ในฐานะผู้ผลิตอุปกรณ์ไฟฟ้าแรงสูงระดับมืออาชีพใน ประเทศจีน มีโรงงานที่ได้มาตรฐานและทีมงาน R&D การผลิต และหลังการขายมืออาชีพ เป็นที่ไว้วางใจได้ ซัพพลายเออร์ เรายึดมั่นในหลักการของ "คุณภาพก่อน ลูกค้าสำคัญที่สุด" การควบคุมทุกด้านอย่างเคร่งครัด การผลิตเพื่อให้มั่นใจว่าผลิตภัณฑ์เป็นไปตามมาตรฐานและความต้องการของผู้ใช้ เรามีบริการหลังการขายแบบครบวงจรได้แก่ คำแนะนำในการติดตั้งนอกสถานที่ การทดสอบการใช้งาน การบำรุงรักษา และการฝึกอบรมด้านเทคนิค และสร้างสรรค์สิ่งใหม่ๆ และอย่างต่อเนื่อง เพิ่มประสิทธิภาพผลิตภัณฑ์ของเราเพื่อรองรับการพัฒนาอุตสาหกรรมการส่งและจำหน่ายพลังงานไฟฟ้า
