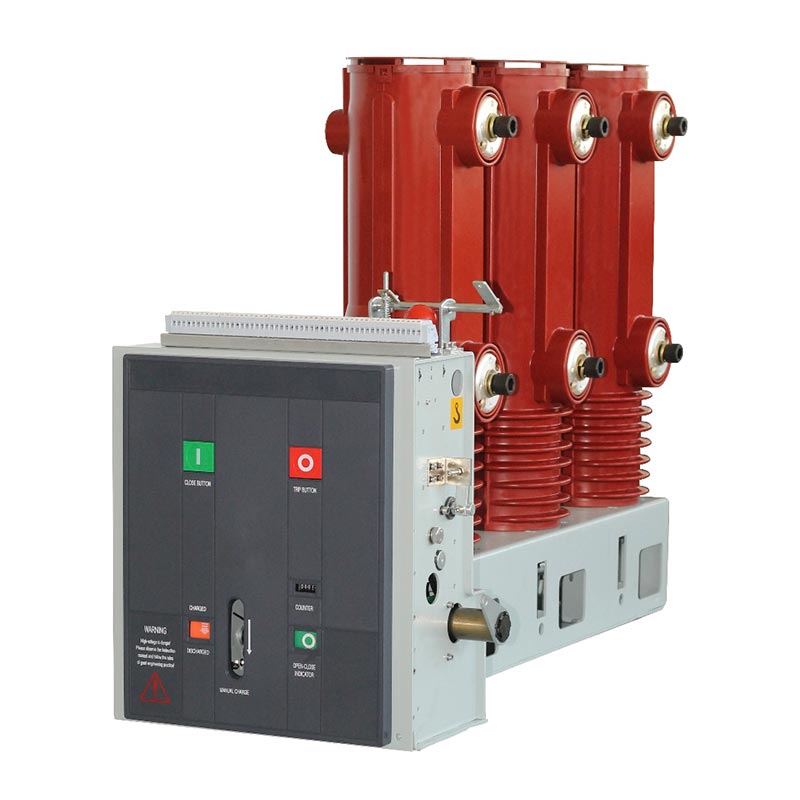

เซอร์กิตเบรกเกอร์สุญญากาศ Vcb ภายในอาคาร Usune 33kv เป็นผลิตภัณฑ์รุ่นใหม่ที่ออกแบบโดยใช้สวิตช์เกียร์ขั้นสูง แนวคิดด้านการวิจัยและพัฒนาและความต้องการที่แท้จริงของตลาดการจำหน่ายไฟฟ้าทั่วโลก เหมาะสำหรับไฟ AC สามเฟส ระบบจำหน่ายไฟฟ้าภายในอาคาร 50Hz ที่มีแรงดันไฟฟ้า 40.5kV (ระดับการทำงาน 33kV) ซึ่งเป็นแกนหลัก ฟังก์ชันต่างๆ เช่น การสลับโหลดปกติ การหยุดชะงักของกระแสไฟฟ้าลัด การป้องกันโอเวอร์โหลดของระบบ และอุปกรณ์ การแยกความปลอดภัย
ผลิตภัณฑ์ละทิ้งโครงสร้างที่ซับซ้อนและซ้ำซ้อน โดยนำเฟรมที่ผสานรวมและโครงร่างแบบโมดูลาร์มาปรับให้เหมาะสม สำหรับการติดตั้งแบบติดตั้งด้านข้างแบบตายตัวภายในสวิตช์เกียร์ไฟฟ้าแรงสูง มีข้อได้เปรียบที่สำคัญในพื้นที่ตู้ การปรับตัว เสถียรภาพของโครงสร้างโดยรวม และการดำเนินการและการบำรุงรักษาในภายหลัง เมื่อเทียบกับในร่มทั่วไป เซอร์กิตเบรกเกอร์แบบสุญญากาศ สามารถปรับให้เข้ากับสภาพการทำงานบ่อยครั้งได้ดีกว่า มีอายุการใช้งานเชิงกลยาวนานขึ้น และ ความสม่ำเสมอในการดำเนินงานที่มีเสถียรภาพมากขึ้น ตอบสนองความต้องการการดำเนินงานที่สำคัญอย่างต่อเนื่องและเชื่อถือได้อย่างเต็มที่ ลิงค์แหล่งจ่ายไฟ
พัฒนาขึ้นโดยเฉพาะเพื่อแก้ไขจุดบกพร่องของการใช้งานจริงในสวิตช์เกียร์ภายในอาคาร 33kV/40.5kV ใช้ตรรกะการออกแบบสวิตช์แบบมืออาชีพ ลักษณะเอาต์พุตทางกลของมันเข้ากันได้อย่างลงตัวกับ ข้อกำหนดการปฏิบัติงานของผู้ขัดขวางสุญญากาศ การกำหนดค่าโครงสร้างและประสิทธิภาพทั้งหมดได้รับการออกแบบมาเพื่อ การติดตั้งคงที่ภายในอาคาร การทำงานบ่อยครั้ง สถานีย่อย และสถานการณ์การจ่ายพลังงานทางอุตสาหกรรม ที่ เทคโนโลยีมีความสมบูรณ์และใช้งานได้จริงสำหรับการใช้งานด้านวิศวกรรม
เบรกเกอร์สูญญากาศ Vcb ในร่มขนาด 33kV ใช้กลไกการทำงานของสปริงแบบโมดูลาร์ที่เป็นผู้ใหญ่ การส่งผ่านของมัน โครงสร้างนั้นเรียบง่ายและเชื่อถือได้โดยไม่มีการเชื่อมโยงการส่งสัญญาณที่ซับซ้อนหรือเสียหายง่าย ได้รับการตรวจสอบแล้วมากมาย การกระจายพลังงานทางอุตสาหกรรม การอัพเกรดสถานีย่อย และโครงการจ่ายไฟสำหรับการขุด ซึ่งแสดงให้เห็นได้อย่างยอดเยี่ยม ประสิทธิภาพในด้านความแม่นยำในการปิดและเปิด อายุการใช้งานทางกล และความสามารถในการป้องกันการรบกวน
คอยล์ควบคุม มอเตอร์กักเก็บพลังงาน และลอจิกการทำงานได้รับการออกแบบตามพารามิเตอร์ที่กำหนด ที่ ช่วงการปรับแรงดันไฟฟ้ามีความชัดเจน และตรรกะการเชื่อมต่อสวิตช์เสริมมีความน่าเชื่อถือ สินค้าปิด, การดำเนินการเปิดและกักเก็บพลังงานได้รับมาตรฐาน โดยมีขนาด อินเทอร์เฟซ และสายไฟที่สมบูรณ์ การกำหนดค่า สามารถจับคู่กับสวิตช์เกียร์ในร่มมาตรฐาน 33kV ได้โดยตรง ซึ่งให้ความเข้ากันได้สูงและ ความสามารถในการทดแทนสูง
มาพร้อมกับโหมดการจัดเก็บพลังงานไฟฟ้า/แบบใช้มือคู่ ไฟแสดงสถานะและสวิตช์เสริมจะซิงโครไนซ์กัน การออกแบบการดูดซับบัฟเฟอร์แบบไฮดรอลิกจะใช้ในขั้นตอนต่อมาของการสะดุด ช่วยลดการสึกหรอและแรงกระแทกได้อย่างมีประสิทธิภาพ ปรับปรุงความปลอดภัยในการปฏิบัติงาน โดยให้ผลตอบรับที่ชัดเจนเกี่ยวกับการจัดเก็บพลังงานและสถานะการเปิด/ปิด โดยหลีกเลี่ยง ความเสี่ยงของการทำงานผิดพลาดและการสร้างความมั่นใจในการปฏิบัติงานและการบำรุงรักษาในสถานที่ปฏิบัติงานอย่างครอบคลุม

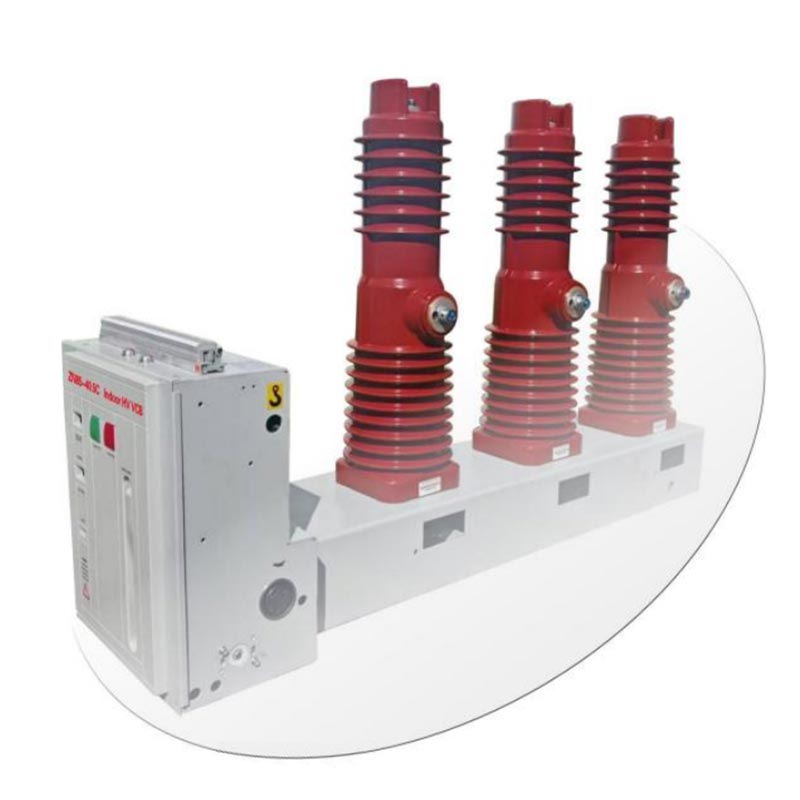

แกนหลักของ Usune ZN85C-40.5 33kV Indoor Vcb Vacuum Circuit Breaker ใช้การทำงานของสปริงแบบโมดูลาร์โดยเฉพาะ กลไกซึ่งติดตั้งอยู่ภายในกรอบอุปกรณ์ทั้งหมดและเป็นส่วนประกอบหลักที่ขาดไม่ได้ของ โครงสร้างโดยรวมของเซอร์กิตเบรกเกอร์ กลไกนี้ได้รับการออกแบบมาเป็นพิเศษสำหรับการติดตั้งด้านข้างคงที่ในอาคาร 40.5kV รุ่นที่มีโครงสร้างการส่งกำลังที่เรียบง่ายสูงและการกระจายแรงที่มีเหตุผลมากขึ้น
จุดเด่นด้านโครงสร้างที่สำคัญที่สุดคือการปรับให้เข้ากับรูปแบบแนวตั้งของเซอร์กิตเบรกเกอร์ได้อย่างสมบูรณ์แบบ ทำให้สามารถประกอบเข้ากับวงจรหลักและระบบเสาได้อย่างบูรณาการ เส้นโค้งแรงเอาท์พุตของกลไก ตรงกับข้อกำหนดการปฏิบัติงานของผู้ขัดขวางสุญญากาศอย่างสมบูรณ์แบบ หลีกเลี่ยงปัญหา เช่น การทำงานที่ไม่ตรงกัน ความเร็ว แรงกดสัมผัสที่ไม่เสถียร และอายุการใช้งานเชิงกลสั้นที่เกิดจากกลไกแบบเดิมๆ มันคือ เหมาะอย่างยิ่งสำหรับลักษณะทางกลและสภาพการทำงานของวงจรสุญญากาศภายในอาคาร 40.5kV เบรกเกอร์
กำลังปิดของเซอร์กิตเบรกเกอร์นั้นมาจากแหล่งกักเก็บพลังงานของสปริงปิดซึ่งรองรับทั้งสองอย่าง โหมดการทำงานของมอเตอร์ไฟฟ้าและมือจับแบบแมนนวล แม้ในช่วงที่ไฟฟ้าดับหรือการบำรุงรักษาก็ช่วยให้มั่นใจได้ว่าจะเป็นปกติ การจัดเก็บพลังงานและการปิดการสำรองข้อมูล
ในโหมดกักเก็บพลังงานไฟฟ้า มอเตอร์เก็บพลังงานที่ยึดอยู่กับแผ่นด้านข้างของกลไกจะขับเคลื่อนเกียร์ ระบบส่งกำลัง ในโหมดการจัดเก็บพลังงานด้วยตนเอง ผู้ปฏิบัติงานจะดึงที่จับสำหรับจัดเก็บพลังงานโดยเฉพาะโดยหมุน เพลาเกียร์และชุดเกียร์ เพลากักเก็บพลังงานจะหมุนพร้อมกันผ่านคลัตช์แบบโอเวอร์รันนิ่ง ยืดสปริงปิดเพื่อกักเก็บพลังงานให้สมบูรณ์
เมื่อถึงพื้นที่กักเก็บพลังงานเต็มที่ หมุดกักเก็บพลังงานจะล็อคลูกกลิ้งลูกเบี้ยวและคลัตช์ที่โอเวอร์รันนิ่งไว้อย่างแน่นหนา เลิกใช้งานโดยอัตโนมัติ ในขณะเดียวกัน แผ่นเชื่อมต่อจะขับเคลื่อนตัวบ่งชี้การจัดเก็บพลังงานเพื่อพลิก แสดงสัญลักษณ์ "พลังงานสะสม" และสวิตช์เสริมจะสลับเพื่อตัดกำลังของมอเตอร์ ที่นี้ จุดเบรกเกอร์จะเข้าสู่สถานะพร้อมปิดโดยมีสถานะที่ชัดเจนและเชื่อถือได้
การปิดสามารถทำได้โดยการกดปุ่มปิดด้วยตนเองหรือควบคุมแม่เหล็กไฟฟ้าปิดจากระยะไกล เมื่อกระตุ้น กลไกกักเก็บพลังงานจะปลดกุญแจล็อค และสปริงปิดที่เก็บไว้ล่วงหน้าอย่างรวดเร็ว หดตัวส่งผลให้ลูกเบี้ยว เพลากักเก็บพลังงาน และคลัตช์โอเวอร์รันซิงก์เคลื่อนที่ไปพร้อมๆ กัน
ลูกเบี้ยวขับเคลื่อนกลไกการเชื่อมโยงเพิ่มเติม โดยดันแกนดึงที่หุ้มฉนวนและเคลื่อนหน้าสัมผัสไปทางจุดปิด ตำแหน่ง การบีบอัดสปริงหน้าสัมผัส และสร้างแรงดันหน้าสัมผัสที่มั่นคงซึ่งจำเป็นสำหรับพิกัด การนำปัจจุบัน หลังจากปิดแล้ว หมุดปิดจะล็อคลูกกลิ้งกลไก โดยรักษาตำแหน่งปิดไว้ ที่ ตัวบ่งชี้การจัดเก็บพลังงานและสวิตช์เสริมจะรีเซ็ตโดยอัตโนมัติโดยเชื่อมต่อวงจรมอเตอร์ ด้วยภายนอก แหล่งจ่ายไฟจะเข้าสู่สถานะการจัดเก็บพลังงานใหม่ทันที ตัวบ่งชี้การปิด/เปิดจะสลับไปที่ สถานะ "ปิด" และสวิตช์หลักและสวิตช์เสริมทำให้การสลับซิงโครนัสเสร็จสมบูรณ์
การเดินทางสามารถเรียกใช้ได้สามวิธี: ด้วยตนเองผ่านปุ่มตัดการทำงาน ผ่านชุดการเดินทางด้วยไฟฟ้าภายนอก หรือผ่านทาง หน่วยการเดินทางกระแสเกิน เมื่อทริกเกอร์ สลักปิดจะปลดล็อก และปล่อยสถานะการล็อกระหว่าง กลไกและลูกกลิ้ง
ภายใต้การทำงานร่วมกันของสปริงหน้าสัมผัสและสปริงสะดุด หน้าสัมผัสที่เคลื่อนที่และอยู่กับที่ภายใน ห้องขัดขวางสุญญากาศของเสาคงที่แยกได้อย่างรวดเร็วและเชื่อถือได้ ทำให้เกิดกระแสไฟฟ้าขัดข้องหรือโหลด การหยุดชะงักในปัจจุบัน ในระยะหลังของการสะดุด บัฟเฟอร์ไฮดรอลิกในตัวจะดูดซับสิ่งตกค้าง พลังงานกระแทก การจำกัดตำแหน่งการสะดุดขั้นสุดท้าย ลดเสียงรบกวนและการสึกหรอของแรงกระแทกทางกล และการขยาย อายุการใช้งานทางกลโดยรวมของอุปกรณ์
วิธีการติดตั้งและขนาด
Usune ZN85C-40.5 ใช้โครงสร้างการติดตั้งแบบยึดด้านข้างแบบคงที่ ซึ่งออกแบบมาเป็นพิเศษสำหรับในร่มมาตรฐาน สวิตช์เกียร์ไฟฟ้าแรงสูง มีคุณลักษณะที่เข้ากันได้กับตู้สูง การประกอบที่สะดวก การทดสอบการใช้งาน และอื่นๆ และรองรับวิธีการติดตั้งสายไฟหลักสามวิธี:
- ประเภทสายเคเบิลขาออกด้านขวา
- ชนิดสายเข้าด้านบน
- ชนิดติดตั้งแบบฝังฝ้า
ขนาดโดยรวมเป็นไปตามข้อกำหนดการจับคู่หน่วยโดยรวมอย่างเคร่งครัด (ดูรายละเอียดในรูปที่ 1 ระยะห่างของรูยึด ความยาวโดยรวม ความกว้าง ความสูง และขนาดการเชื่อมต่อบัสบาร์) ทำให้ได้มาตรฐาน การเปลี่ยนและการจับคู่ตู้แบบรวมศูนย์ ช่วยลดต้นทุนการออกแบบ การดัดแปลง และการติดตั้งของลูกค้า
ก. ใช่. แรงดันไฟฟ้าในการออกแบบของผลิตภัณฑ์คือ 40.5kV ซึ่งตรงตามข้อกำหนดการทำงานภายในอาคารทั่วไปอย่างสมบูรณ์ ของระบบไฟฟ้าขนาด 33kV มีฉนวนที่เพียงพอและมีความสามารถในการทำลายได้เพียงพอ และสามารถใช้งานได้อย่างปลอดภัยและมั่นคง นำไปใช้กับโครงการสวิตช์เกียร์ในร่มขนาด 33kV ในองค์กรอุตสาหกรรมและเหมืองแร่ โรงไฟฟ้า และขนาดเล็กและ สถานีย่อยขนาดกลาง
ตอบ: เซอร์กิตเบรกเกอร์สูญญากาศ Vcb ภายในอาคารขนาด 33kV นี้มาพร้อมกับที่จับสำหรับจัดเก็บพลังงานแบบแมนนวลโดยเฉพาะ เมื่อ แหล่งจ่ายไฟภายนอกถูกขัดจังหวะหรือมอเตอร์ทำงานล้มเหลว ผู้ปฏิบัติงานสามารถดำเนินการปิดและจ่ายพลังงานได้ด้วยตนเอง การดำเนินการจัดเก็บผ่านที่จับการจัดเก็บพลังงานบรรลุการดำเนินการปิดตามปกติและปรับปรุงอย่างมีนัยสำคัญ ความสามารถในการดำเนินการฉุกเฉินของอุปกรณ์ภายใต้สภาวะไฟฟ้าดับและการบำรุงรักษา
ตอบ: รุ่นคงที่ที่ติดตั้งด้านข้างนี้มีความแข็งแกร่งของโครงสร้างที่แข็งแกร่งกว่าและพื้นที่การติดตั้งในแนวรัศมีน้อยกว่า ทำให้เป็นเช่นนั้น จับคู่กับสวิตช์เกียร์ขนาดกะทัดรัดได้ง่ายขึ้น อีกทั้งยังให้ความเสถียรที่สูงกว่าภายใต้การทำงานและการสั่นสะเทือนบ่อยครั้ง เงื่อนไข การติดตั้ง การแก้ไข และการบำรุงรักษาในภายหลังนั้นง่ายกว่า ทำให้เหมาะสำหรับงานอุตสาหกรรมมากขึ้น ผู้ใช้ โครงการปรับปรุง และสถานการณ์การเปลี่ยนแบบลิ้นชักที่ไม่ครบถ้วนซึ่งมีข้อกำหนดสูงสำหรับการแก้ไขและ การดำเนินงานที่เชื่อถือได้
