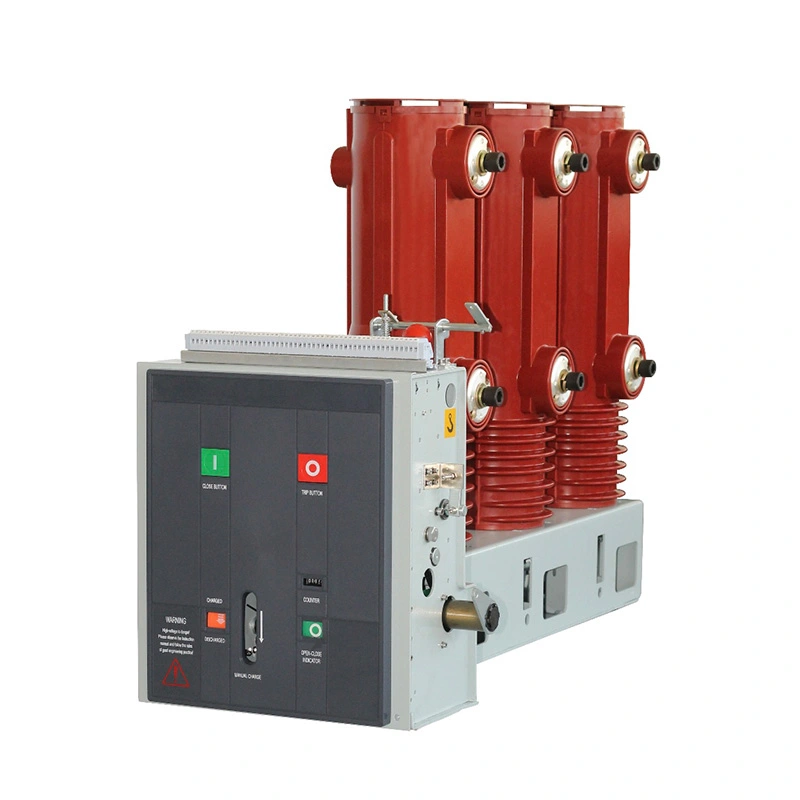

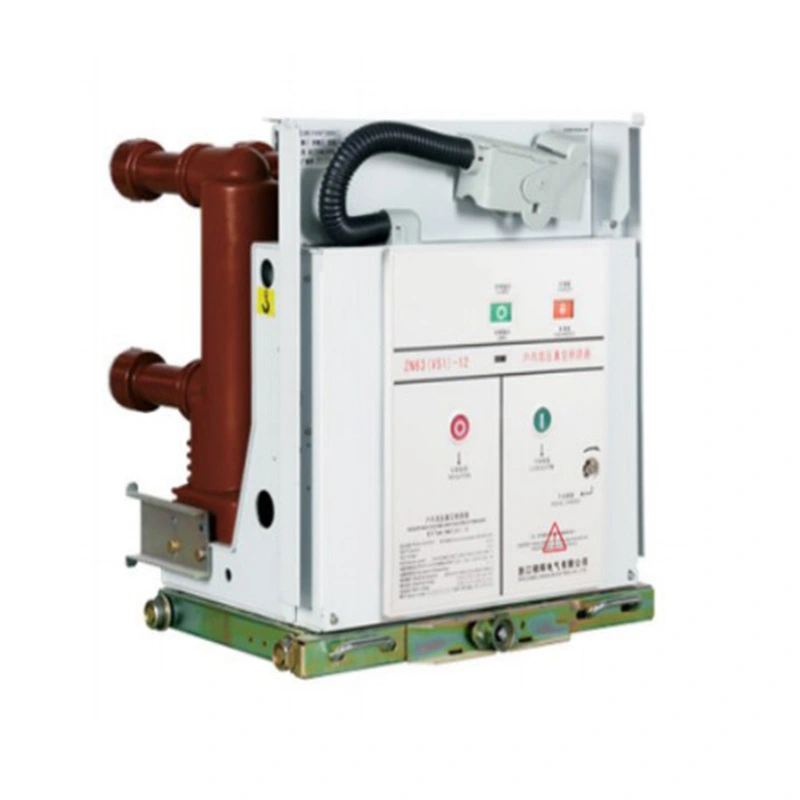

Usune 36 kV เบรกเกอร์สุญญากาศไฟฟ้าแรงสูงได้รับการออกแบบมาสำหรับการใช้งานที่ต้องการการกระจายพลังงานที่มีความต้องการสูง จำเป็นต้องมีประสิทธิภาพการหยุดชะงักที่เสถียร การกำหนดค่าที่ยืดหยุ่น และการควบคุมที่เชื่อถือได้ ด้วย VS1 ที่ปรับให้เหมาะสม การออกแบบโครงสร้าง เทคโนโลยีการหยุดชะงักของสุญญากาศขั้นสูง และฟังก์ชันการป้องกันอัจฉริยะเสริม ผลิตภัณฑ์นี้เป็นโซลูชันที่เชื่อถือได้สำหรับระบบสวิตชิ่งไฟฟ้าแรงสูงสมัยใหม่
สำหรับโครงการสวิตช์เกียร์ไฟฟ้าแรงสูง ขนาดทางกลและความเข้ากันได้ของตู้เป็นปัจจัยสำคัญในระหว่างนี้ การเลือกอุปกรณ์

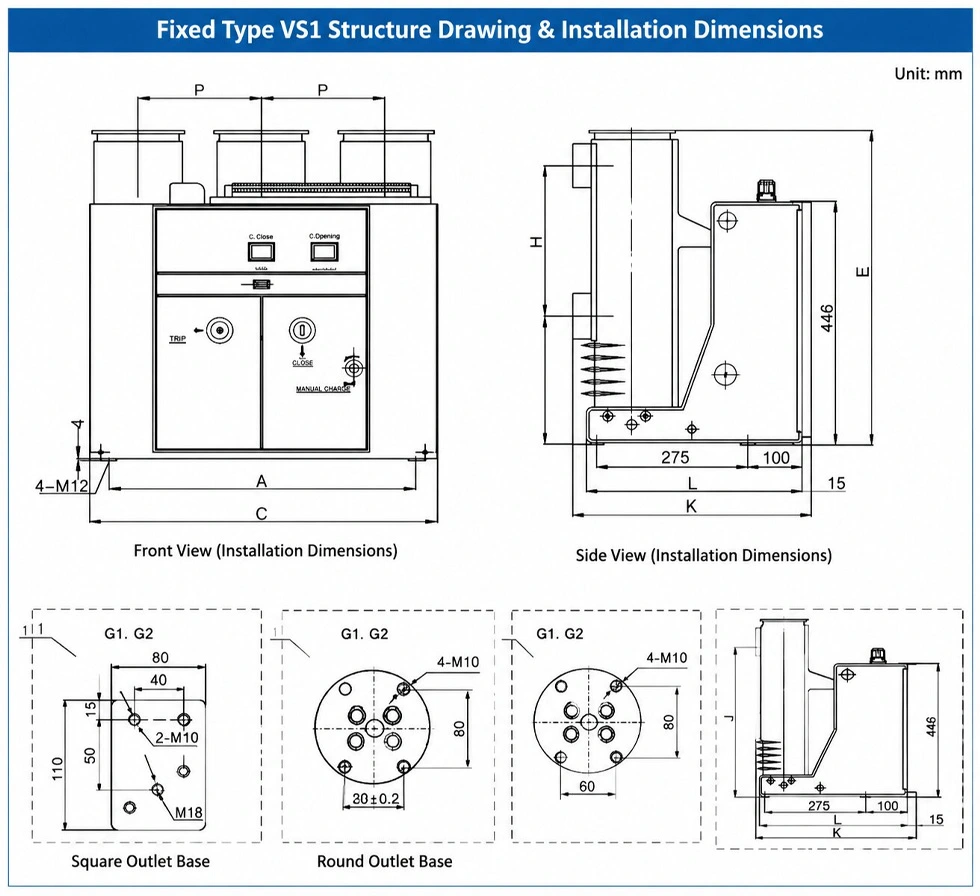

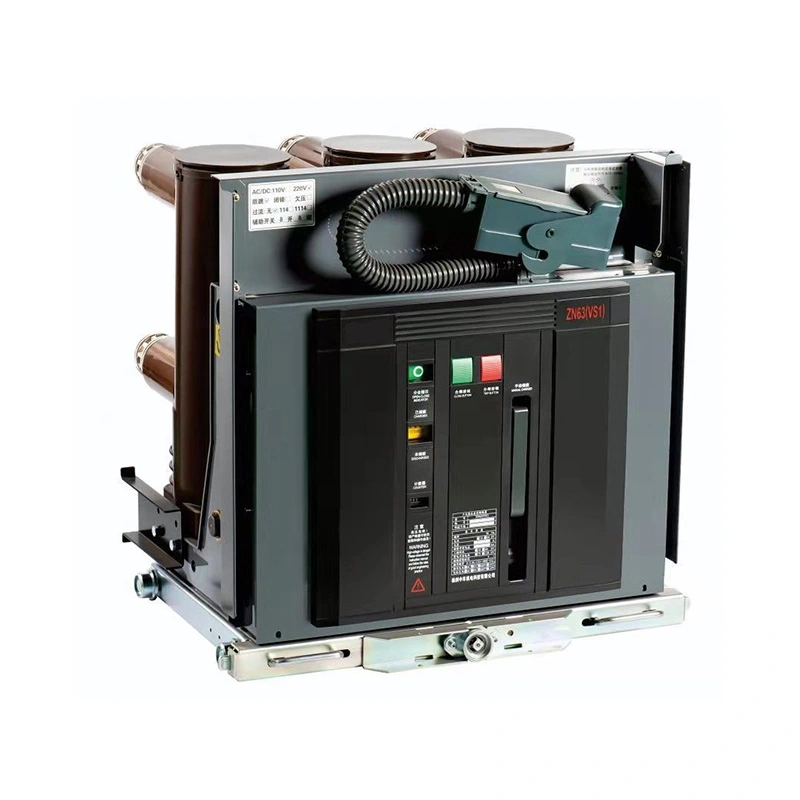

โครงสร้าง VS1 แบบคงที่ได้รับการออกแบบให้มีขนาดการติดตั้งที่เหมาะสมที่สุด ช่วยให้วิศวกรสามารถบูรณาการได้ เบรกเกอร์เป็นการกำหนดค่าตู้ต่างๆ ตามข้อกำหนดกระแสไฟฟ้าที่ได้รับการจัดอันดับ
โครงสร้างมาตรฐานรองรับความกว้างของตู้และระดับกระแสไฟฟ้าที่แตกต่างกัน ทำให้มีความยืดหยุ่นในหลากหลายรูปแบบ การออกแบบระบบไฟฟ้า
| ความกว้างของตู้ | จัดอันดับปัจจุบัน | ลักษณะมิติหลัก |
| 800มม | 630A-1600A | โครงสร้างที่กะทัดรัดสำหรับการใช้งานกระแสไฟฟ้าปานกลาง |
| 1,000มม | 630A-1600A | เหมาะสำหรับโครงตู้ขนาดใหญ่ |
| 1,000มม | 1600A-5000A | ออกแบบมาเพื่อความต้องการในปัจจุบันที่สูงขึ้น |
รูปแบบกลไกที่ได้รับการปรับปรุงจะช่วยลดความยุ่งยากในการติดตั้งในขณะที่ปรับปรุงการประสานงานของอุปกรณ์ด้วย สวิตช์เกียร์ไฟฟ้าแรงสูง
การจับคู่ขนาดที่แม่นยำเป็นสิ่งสำคัญในการลดการปรับเปลี่ยนทางวิศวกรรมระหว่างการติดตั้งโครงการ

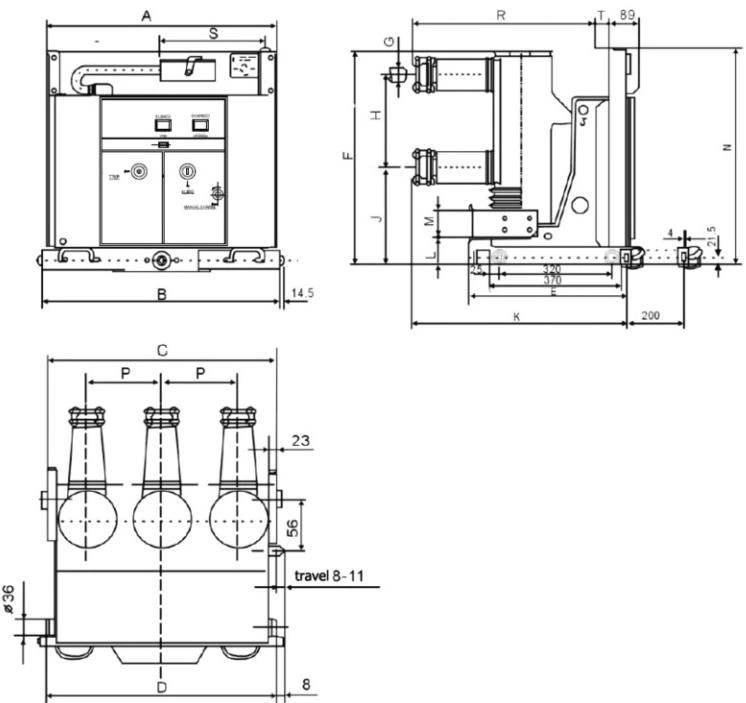

ซีรีส์ VS1 ให้ขนาดการติดตั้งที่ได้มาตรฐาน รวมถึงตำแหน่งการติดตั้ง การจัดเรียงขั้วต่อ และ ข้อกำหนดอินเทอร์เฟซของตู้
| พารามิเตอร์ | ตู้ 800มม | ตู้ 1,000 มม |
| จัดอันดับช่วงปัจจุบัน | 630A-1600A | 630A-5000A |
| ประเภทการสมัคร | การติดตั้งคงที่ | การติดตั้งคงที่ |
| การออกแบบโครงสร้าง | การกำหนดค่าที่กะทัดรัด | การกำหนดค่าความจุสูง |
การออกแบบที่ได้มาตรฐานนี้ช่วยให้ลูกค้าสามารถเลือกการกำหนดค่าที่เหมาะสมตามความจุของระบบและตู้ ข้อกำหนด
ระบบควบคุมส่งผลโดยตรงต่อความน่าเชื่อถือในการทำงานของอุปกรณ์สวิตช์ไฟฟ้าแรงสูง
เซอร์กิตเบรกเกอร์สุญญากาศไฟฟ้าแรงสูง Usune 36 kV ใช้การออกแบบวงจรควบคุมระดับมืออาชีพพร้อมอุปกรณ์เสริม ส่วนประกอบต่างๆ ได้แก่ คอยล์ปิด คอยล์เปิด สวิตช์เสริม คอยล์บล็อค ระบบกักเก็บพลังงานของมอเตอร์ และ คอยล์สะดุดกระแสเกิน
| ส่วนประกอบ | การทำงาน |
| HQ คอยล์ปิด | ควบคุมการดำเนินการปิดเบรกเกอร์ |
| คอยล์เปิด TQ | ควบคุมการทำงานของการเปิดเบรกเกอร์ |
| เอ็ม มอเตอร์ | มีฟังก์ชั่นกักเก็บพลังงาน |
| S1 สวิตช์เสริม | บ่งชี้สถานะการจัดเก็บพลังงาน |
| S8 สวิตช์เสริม | ระบุตำแหน่งการทดสอบ |
| S9 สวิตช์เสริม | บ่งบอกถึงตำแหน่งการทำงาน |
| Y1 บล็อคคอยล์ | ให้การป้องกันการล็อคการทำงาน |
| Y7-Y9 โอเวอร์คอยล์ปัจจุบัน | ให้การป้องกันกระแสเกิน |
การกำหนดค่านี้ทำให้วิศวกรสามารถปรับแต่งระบบควบคุมตามความต้องการของโครงการที่แตกต่างกันได้
ในระหว่างการทำงานทางไฟฟ้า สัญญาณการปิดซ้ำๆ อาจทำให้เกิดการสลับที่ผิดปกติ
รีเลย์ป้องกันการสะท้อนที่เป็นอุปกรณ์เสริมช่วยป้องกันการดำเนินการปิดซ้ำๆ โดยการถอดวงจรปิดออกเมื่อใด สัญญาณการปิดยังคงทำงานอยู่นานเกินไป
ฟังก์ชันนี้ช่วยเพิ่มเสถียรภาพในการทำงานและปกป้องกลไกการทำงานของกลไกจากการทำซ้ำโดยไม่จำเป็น การกระทำ
ฟังก์ชันการบล็อคจะป้องกันการทำงานที่ไม่ถูกต้องเมื่อเงื่อนไขการควบคุมไม่เป็นที่พอใจ
เมื่อไม่ได้เปิดใช้งานแหล่งจ่ายไฟควบคุมรองหรือไม่ตรงตามช่วงแรงดันไฟฟ้าที่ต้องการ การบล็อก กลไกป้องกันการดำเนินการปิดที่ไม่ปลอดภัย
การออกแบบนี้ช่วยเพิ่มความปลอดภัยในการปฏิบัติงานในสภาพแวดล้อมไฟฟ้าแรงสูงที่ซับซ้อน
ฟังก์ชั่นตัดกระแสเกินที่เป็นอุปกรณ์เสริมให้การป้องกันข้อผิดพลาดอัจฉริยะ
ระบบรับสัญญาณกระแสสามเฟสจากด้านทุติยภูมิของหม้อแปลงกระแสและเปรียบเทียบกับ ค่าที่ตั้งไว้ล่วงหน้า เมื่อกระแสเกินค่าที่ตั้งไว้ หน่วยป้องกันจะส่งสัญญาณการเดินทางเพื่อเปิด เบรกเกอร์และดำเนินกระบวนการป้องกันข้อผิดพลาดให้เสร็จสิ้น
| ฟังก์ชั่นการป้องกัน | คำอธิบาย |
| การตรวจจับปัจจุบัน | ตรวจสอบสัญญาณกระแสเฟส A, B, C |
| การเปรียบเทียบสัญญาณ | เปรียบเทียบค่าปัจจุบันกับการตั้งค่าที่ตั้งไว้ล่วงหน้า |
| เอาท์พุทการเดินทาง | เปิดใช้งานการดำเนินการเปิดเบรกเกอร์ |
| ผลการคุ้มครอง | ตัดการเชื่อมต่อกระแสไฟลัดอย่างปลอดภัย |
โครงการที่แตกต่างกันอาจต้องมีการจัดเตรียมวงจรควบคุมที่แตกต่างกัน
ผลิตภัณฑ์รองรับการกำหนดค่าการเดินสายเสริมตามความต้องการของลูกค้า รวมถึงการใช้งานร่วมกับ ฟังก์ชันป้องกันการเด้ง ฟังก์ชันการบล็อก และตัวเลือกพลังงานในการทำงาน
| การกำหนดค่า | ป้องกันการตีกลับ | ฟังก์ชั่นการปิดกั้น |
| การควบคุมมาตรฐาน | ไม่จำเป็น | ไม่จำเป็น |
| การกำหนดค่าการป้องกัน | มีอยู่ | มีอยู่ |
| การเดินสายไฟแบบกำหนดเอง | ตามความต้องการของโครงการ | ตามความต้องการของโครงการ |
การออกแบบสายไฟที่ยืดหยุ่นช่วยให้สามารถใช้งานร่วมกับระบบป้องกันและระบบอัตโนมัติต่างๆ ได้ดียิ่งขึ้น
เมื่อใช้การทำงานของไฟ DC ขั้วของขั้วต่อกล่องประควรมีความสม่ำเสมอ
ขั้วสายไฟของมอเตอร์ควรเป็นไปตามแผนภาพวงจรที่ระบุเพื่อให้แน่ใจว่าการดำเนินการจัดเก็บพลังงานถูกต้อง
แผนภาพการเดินสายไฟแสดงถึงเบรกเกอร์ภายใต้สภาวะตำแหน่งทดสอบโดยไม่มีการเก็บพลังงานและอยู่ในสถานะเปิด
การเดินสายไฟที่ถูกต้องถือเป็นสิ่งสำคัญสำหรับการทำงานที่เชื่อถือได้ของระบบควบคุม
Usune 36 kV High Voltage Vacuum Circuit Breaker ได้รับการพัฒนาสำหรับระบบจำหน่ายไฟฟ้าแรงสูงที่ต้องการ ประสิทธิภาพการสลับที่เชื่อถือได้และความเสถียรในการทำงานในระยะยาว
โครงสร้างทางกลที่ได้รับการปรับปรุง เทคโนโลยีการหยุดชะงักของสุญญากาศที่เชื่อถือได้ และการกำหนดค่าการควบคุมที่ยืดหยุ่น เหมาะสำหรับโครงการจำหน่ายไฟฟ้าที่คำนึงถึงความปลอดภัยและความน่าเชื่อถือเป็นหลัก
สำหรับบริษัทวิศวกรรมและผู้ผลิตสวิตช์เกียร์ ความเข้ากันได้กับระบบที่มีอยู่คือตัวเลือกที่สำคัญ ปัจจัย
โครงสร้างที่ได้มาตรฐาน ตัวเลือกความกว้างของตู้ที่หลากหลาย และวงจรควบคุมที่กำหนดค่าได้ ช่วยให้การรวมระบบทำได้ง่ายขึ้น ไปสู่โซลูชันสวิตช์เกียร์ไฟฟ้าแรงสูงต่างๆ
เมื่อเลือกเซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูง ลูกค้ามักจำเป็นต้องสร้างสมดุลระหว่างข้อกำหนดการปฏิบัติงานและการป้องกัน ฟังก์ชั่น
| รายการเปรียบเทียบ | การกำหนดค่ามาตรฐาน | การกำหนดค่าการป้องกัน |
| ฟังก์ชั่นการสลับพื้นฐาน | มีอยู่ | มีอยู่ |
| ฟังก์ชั่นป้องกันการตีกลับ | ไม่จำเป็น | รวมไว้เมื่อจำเป็น |
| การป้องกันการปิดกั้น | ไม่จำเป็น | มีอยู่ |
| การป้องกันกระแสเกิน | ข้อกำหนดภายนอก | ตัวเลือกแบบรวม |
| ระดับความปลอดภัยของระบบ | การดำเนินงานมาตรฐาน | การป้องกันขั้นสูง |
ระบบไฟฟ้าที่แตกต่างกันต้องการความสามารถในปัจจุบันที่แตกต่างกัน
| จัดอันดับช่วงปัจจุบัน | แอปพลิเคชั่นที่แนะนำ |
| 630A-1600A | ระบบกระจายโหลดปานกลาง |
| 1600A-5000A | ระบบไฟฟ้าที่มีความจุสูงขึ้น |
การเลือกพิกัดกระแสที่ถูกต้องจะช่วยปรับปรุงประสิทธิภาพของระบบและป้องกันการโอเวอร์โหลดของอุปกรณ์

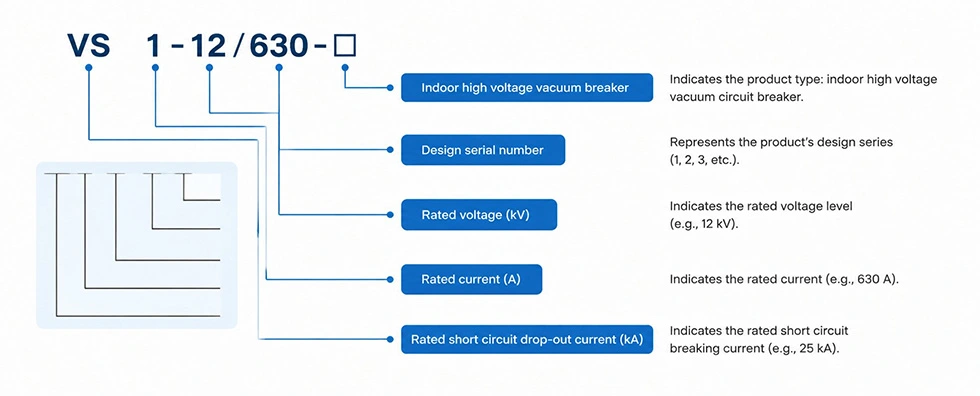

| พารามิเตอร์ | ข้อมูลจำเพาะ |
| ประเภทสินค้า | เบรกเกอร์สุญญากาศไฟฟ้าแรงสูง 36 kV |
| ชุด | VS1 |
| ประเภทการติดตั้ง | ประเภทคงที่ |
| จัดอันดับปัจจุบัน | 630A-5000A |
| ความกว้างของตู้ | 800 มม. / 1,000 มม |
| เทคโนโลยีการหยุดชะงัก | การหยุดชะงักของส่วนโค้งสุญญากาศ |
| ตัวเลือกการควบคุม | ป้องกันการตีกลับ / การปิดกั้น / การป้องกันกระแสเกิน |
| มาตรฐาน | ไออีซีและจีบี |
| การรับรอง | ซีอี |
เพื่อให้แน่ใจว่าการกำหนดค่าถูกต้อง ลูกค้าควรจัดเตรียมข้อกำหนดทางเทคนิคให้ครบถ้วนก่อนสั่งซื้อ
| ข้อมูล | วัตถุประสงค์ |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | ยืนยันระดับแรงดันไฟฟ้าของระบบ |
| จัดอันดับปัจจุบัน | เลือกความจุที่เหมาะสม |
| ขนาดตู้ | ตรวจสอบความเข้ากันได้ในการติดตั้ง |
| ควบคุมแรงดันไฟฟ้า | จับคู่ระบบปฏิบัติการ |
| ข้อกำหนดการเดินสายไฟ | ยืนยันฟังก์ชั่นเสริม |
| ข้อกำหนดการป้องกัน | เลือกโมดูลเพิ่มเติม |
ข้อมูลทางเทคนิคที่แม่นยำช่วยลดเวลาการยืนยันทางวิศวกรรมและปรับปรุงประสิทธิภาพของโครงการ
Usune ใช้การจัดการคุณภาพที่เข้มงวดตลอดทั้งการพัฒนาผลิตภัณฑ์ การผลิต และการทดสอบ
| การรับรอง | มาตรฐาน |
| การจัดการคุณภาพ | ISO9001 |
| การจัดการสิ่งแวดล้อม | ISO 14001 |
| การจัดการความปลอดภัยในการทำงาน | ISO 45001 |
| มาตรฐานไฟฟ้า | ไออีซีและจีบี |
| การรับรองผลิตภัณฑ์ | ซีอี |
การรับรองเหล่านี้แสดงให้เห็นถึงความมุ่งมั่นของ Usune ในการจัดหาอุปกรณ์ไฟฟ้าแรงสูงที่เชื่อถือได้ให้กับ ลูกค้าทั่วโลก
ลูกค้าควรพิจารณาแรงดันไฟฟ้าที่กำหนด กระแสไฟฟ้าที่กำหนด ความเข้ากันได้ของตู้ ข้อกำหนดในการควบคุม และการป้องกัน ฟังก์ชั่น
ใช่. สามารถกำหนดค่าฟังก์ชันต่างๆ เช่น การควบคุมป้องกันการสะท้อน การป้องกันการบล็อก และการสะดุดกระแสเกินได้ ตามความต้องการของโครงการ
การจับคู่ทางกลที่ถูกต้องช่วยลดการปรับเปลี่ยนการติดตั้งและปรับปรุงประสิทธิภาพการรวมระบบ
ผลิตภัณฑ์สามารถรองรับการควบคุมป้องกันการสะท้อน การป้องกันการบล็อก และฟังก์ชันการสะดุดกระแสไฟเกินอัจฉริยะ
