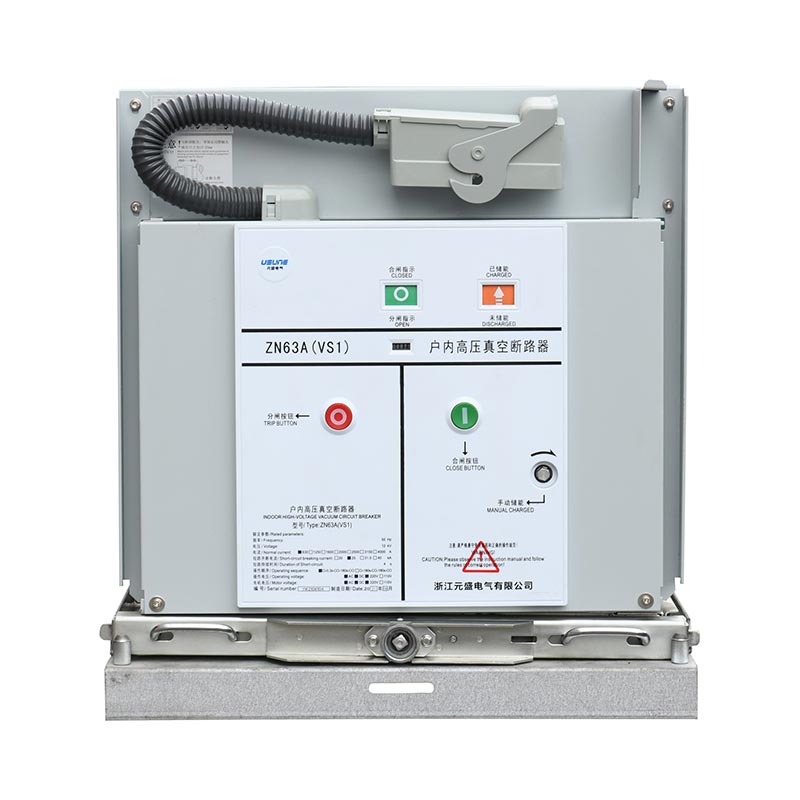

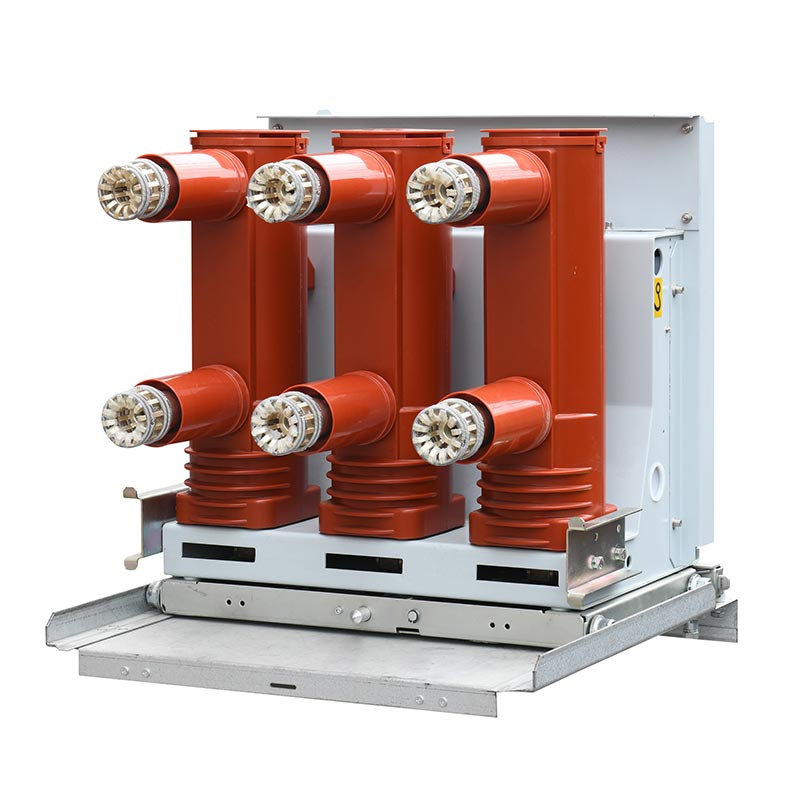

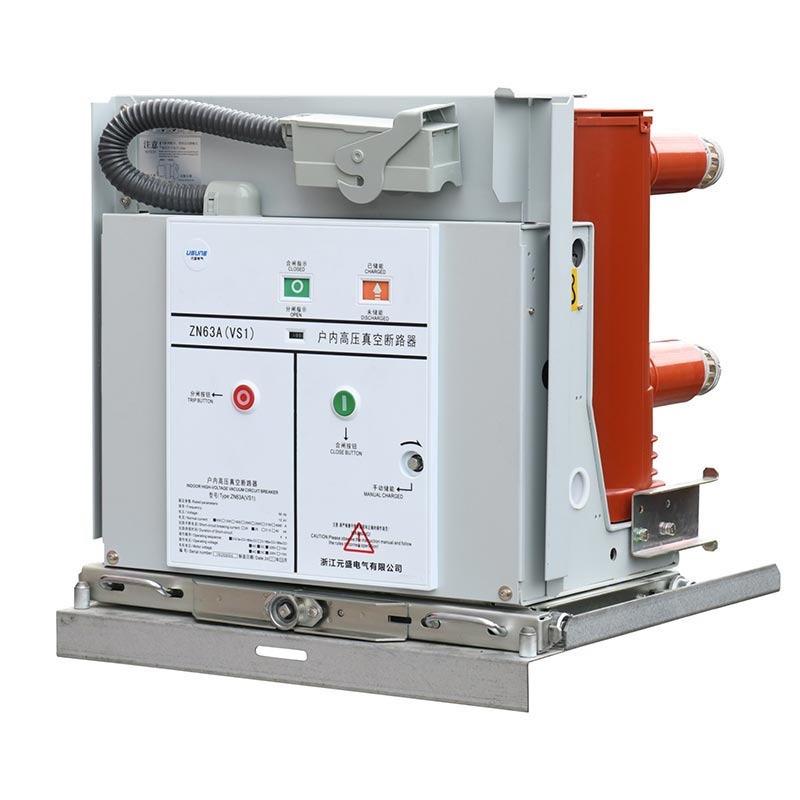

เบรกเกอร์สุญญากาศ 24kv

เซอร์กิตเบรกเกอร์สุญญากาศ 24kV มีรูปแบบที่ผสานรวม รองรับการจัดเก็บพลังงานทั้งแบบใช้มือและแบบไฟฟ้า และเป็น ใช้งานง่าย วงจรหลักไม่จำเป็นต้องบำรุงรักษาเพิ่มเติม เครื่องขัดขวางสุญญากาศถูกห่อหุ้มโดยใช้ APG เทคโนโลยีที่ให้การป้องกันมลพิษและ Creepage ยืดอายุการใช้งานและลดการบำรุงรักษา ค่าใช้จ่าย ประกอบด้วยกลไกประสานการป้องกันการทำงานผิดพลาดที่ครอบคลุมเพื่อรับรองอุปกรณ์และบุคลากร ความปลอดภัย ห้องดับเพลิงส่วนโค้งรักษาสุญญากาศให้คงที่ โดยเปิด ≤50ms และปิด ≤100ms ให้ความเร็วที่รวดเร็ว การตอบสนอง สามารถใช้งานร่วมกับแรงดันไฟฟ้าควบคุมทุติยภูมิต่างๆ เพื่อให้เป็นไปตามข้อกำหนดด้านแหล่งจ่ายไฟที่แตกต่างกัน

เซอร์กิตเบรกเกอร์สุญญากาศ 24kV มีจำหน่ายทั้งแบบอยู่กับที่และแบบใช้มือ เข้ากันได้กับสวิตช์เกียร์ต่างๆ พิกัดกระแสอยู่ในช่วงตั้งแต่ 630A ถึง 4000A และกระแสไฟลัดวงจรตั้งแต่ 20kA ถึง 50kA การเลือกที่ยืดหยุ่นตาม ตามความต้องการของผู้ใช้ทำให้สามารถปรับให้เข้ากับสถานการณ์การทำงานบ่อยครั้งได้ ในฐานะผู้ผลิตมืออาชีพ Usune ใช้ประโยชน์ กระบวนการผลิตที่ครบถ้วน การควบคุมคุณภาพอย่างเข้มงวด และการสนับสนุนทางเทคนิคที่ครอบคลุมเพื่อให้มีประสิทธิภาพสูง เซอร์กิตเบรกเกอร์สุญญากาศสำหรับผู้ใช้ทั่วโลก นอกจากนี้ ด้วยการใช้ทรัพยากรซัพพลายเออร์ที่มีประสบการณ์ Usune ก็ประสบความสำเร็จ การทำงานร่วมกันในห่วงโซ่อุปทานที่มีประสิทธิภาพ ช่วยให้มั่นใจในการส่งมอบผลิตภัณฑ์ที่ตรงเวลาและคุณภาพที่มั่นคง

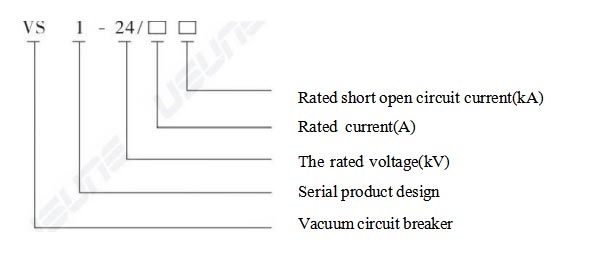

แบบจำลองแห่งความหมาย

พารามิเตอร์ทางเทคนิคหลัก

1. พารามิเตอร์ทางไฟฟ้าพื้นฐาน

2. พารามิเตอร์โครงสร้างที่สำคัญ

- ระยะสัมผัส: 13 ± 1 มม.;
- เดินทางเกิน: 3.5 ± 0.5 มม.;
- ความเร็วเปิดเฉลี่ย: 0.9-1.2 เมตร/วินาที;
- ความเร็วในการปิดเฉลี่ย: 0.5-0.8m/s;
- ความหนาการสึกหรอที่อนุญาตของหน้าสัมผัสที่เคลื่อนที่และอยู่กับที่: ≤3มม.
- ความต้านทานของวงจรนำไฟฟ้าหลัก: ≤60μΩ (630A), ≤55μΩ (1250A), ≤35μΩ (1600-2000A) ทำให้มั่นใจได้ถึงการนำไฟฟ้าที่มีเสถียรภาพ

3. พารามิเตอร์การปรับตัวด้านสิ่งแวดล้อม

อุณหภูมิในการทำงาน: -15°C~+40°C; ความชื้นสัมพัทธ์รายวัน ≤95% ความชื้นสัมพัทธ์รายเดือน ≤90%; ระดับความสูง ≤1,000ม (ปรับแต่งสำหรับระดับความสูงพิเศษ); ความรุนแรงของแผ่นดินไหว ≤8 องศา; เหมาะสำหรับสถานที่ที่ไม่มีน้ำหยด วัสดุไวไฟและระเบิดได้ ก๊าซที่มีฤทธิ์กัดกร่อน และการสั่นสะเทือนที่รุนแรง ปรับตัวให้เข้ากับสภาพอากาศส่วนใหญ่ของ จีน.

สถานการณ์ที่เกี่ยวข้อง

Usune 24kV Vacuum Circuit Breaker พร้อมประสิทธิภาพที่เหนือกว่า มีการใช้กันอย่างแพร่หลายในสถานการณ์ต่อไปนี้ ครอบคลุมหลายสาขา เช่น พลังงาน อุตสาหกรรม และโครงสร้างพื้นฐาน:

1. โรงไฟฟ้าและสถานีไฟฟ้าย่อย: ในฐานะที่เป็นอุปกรณ์ควบคุมและป้องกันหลักสำหรับวงจรจำหน่ายไฟฟ้า ใช้ในการตัดและปิดกระแสวงจร ปกป้องอุปกรณ์ที่สำคัญ เช่น หม้อแปลงและบัสบาร์จากการโอเวอร์โหลด และความเสียหายจากการลัดวงจร
2. สถานประกอบการอุตสาหกรรม : เหมาะสำหรับระบบจำหน่ายไฟฟ้าแรงสูงในอุตสาหกรรมต่างๆ เช่น โลหะวิทยา, วิศวกรรมเคมี การผลิตเครื่องจักร และสิ่งทอ ตอบสนองความต้องการของการเริ่มต้นและการปิดระบบบ่อยครั้ง อุปกรณ์การผลิตและความผันผวนของโหลดมาก
3. โครงสร้างพื้นฐาน: ใช้สำหรับจำหน่ายไฟฟ้าแรงสูงในระบบขนส่งทางรางในเมือง อาคารสูง และการพาณิชย์ คอมเพล็กซ์ทำให้มั่นใจได้ถึงการจ่ายไฟที่เสถียรและปรับปรุงความน่าเชื่อถือของพลังงาน
4. สนามพลังงานใหม่: เหมาะสำหรับรองรับระบบจำหน่ายไฟฟ้าของโรงไฟฟ้าพลังงานแสงอาทิตย์และพลังงานลม พืชที่มีความสามารถในการป้องกันการรบกวนที่ดีและปรับให้เข้ากับลักษณะโหลดของพลังงานพลังงานใหม่ รุ่น

กรณีศึกษาการใช้งานจริง

กรณีศึกษา: โครงการอัพเกรดระบบจำหน่ายไฟฟ้าแรงสูงในสวนอุตสาหกรรมเคมีขนาดใหญ่

1. ความเป็นมาของโครงการ

เซอร์กิตเบรกเกอร์ที่มีอยู่ในสวนสาธารณะประสบปัญหาความน่าเชื่อถือไม่เพียงพอและค่าบำรุงรักษาสูง จำเป็นต้องอัปเกรดเป็นเซอร์กิตเบรกเกอร์สุญญากาศ 24kV ที่มีความน่าเชื่อถือสูง การบำรุงรักษาต่ำ และความเข้ากันได้ กับสภาพแวดล้อมทางเคมีที่มีฤทธิ์กัดกร่อน

2. วิธีแก้ปัญหา

เลือกเซอร์กิตเบรกเกอร์แบบใช้มือ Usune จำนวน 32 ตัว (1600A/31.5kA) โครงสร้างฉนวนได้รับการปรับให้เหมาะสมสำหรับ เพิ่มความต้านทานการกัดกร่อน มีการให้คำแนะนำในการติดตั้งและการฝึกอบรมทางเทคนิคเพื่อให้แน่ใจว่าตรงเวลา การส่งมอบ

3. ผลการสมัคร

อุปกรณ์ทำงานได้อย่างเสถียรและไม่มีข้อผิดพลาด ลดต้นทุนการบำรุงรักษาลง 60% มันก็เข้ากันได้กับ สวิตช์เกียร์ที่มีอยู่ ทำให้วงจรการก่อสร้างสั้นลง อุทยานแห่งนี้ได้มอบหมายให้ Usune เป็นพันธมิตรระยะยาว

การประกันการผลิตและห่วงโซ่อุปทาน

1. การประกันการผลิต

Usune มีโรงงานที่ทันสมัย ​​ยึดมั่นในมาตรฐานสากลและในประเทศ แต่ละผลิตภัณฑ์ผ่านอย่างเข้มงวด การทดสอบโรงงาน และระบบตรวจสอบย้อนกลับคุณภาพแบบเต็มรูปแบบได้ถูกสร้างขึ้น

2. การประกันห่วงโซ่อุปทาน

ความร่วมมือระยะยาวกับซัพพลายเออร์คุณภาพสูง โดยใช้แบรนด์ที่มีชื่อเสียงสำหรับส่วนประกอบหลัก และการจัดหาที่เหมาะสมที่สุด การจัดการห่วงโซ่ช่วยให้มั่นใจในการส่งมอบผลิตภัณฑ์ที่ตรงเวลา

3. บริการหลังการขาย

เราให้คำแนะนำในการติดตั้ง การฝึกอบรมทางเทคนิค และบริการแก้ไขปัญหา ซ่อมและเปลี่ยนฟรี ชิ้นส่วนจะถูกนำเสนอในช่วงระยะเวลาการรับประกัน และการสนับสนุนทางเทคนิคตลอดอายุการใช้งานจะมีให้หลังจากระยะเวลาการรับประกัน

คำแนะนำการกำหนดค่าและการสั่งซื้อผลิตภัณฑ์

1. การกำหนดค่าเพิ่มเติม

- วิธีการใช้งาน: คู่มือ + การจัดเก็บพลังงานไฟฟ้า (มาตรฐาน);
- อุปกรณ์ป้องกัน: อุปกรณ์เสริมทริปกระแสเกิน แรงดันตก/แรงดันตก
- อุปกรณ์สายดิน: ตัวเลือกสายดินกว้าง 650W, 800W, 1000W;
- ส่วนประกอบเสริม: ตัวเลือกรีเลย์ป้องกันการสูบน้ำ, แม่เหล็กไฟฟ้าล็อค ฯลฯ

2. ข้อมูลการสั่งซื้อ คำสั่งซื้อต้องระบุ

รุ่นผลิตภัณฑ์ วิธีการติดตั้ง และปริมาณ พารามิเตอร์ที่กำหนด การกำหนดค่าเพิ่มเติม การควบคุมรอง แรงดันไฟฟ้า; อะไหล่และข้อกำหนดพิเศษ
