Zhejiang Usune Electric Co., Ltd. เป็นโรงงานมืออาชีพที่รวม R&D การออกแบบ การผลิต และการขาย หลักของมัน ผลิตภัณฑ์ได้แก่ เซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูงในร่มและกลางแจ้ง 12kV~245kV เซอร์กิตเบรกเกอร์ SF6 โหลด สวิตช์และสวิตช์ตัดการเชื่อมต่อต่างๆ เป็นซัพพลายเออร์มืออาชีพที่เชื่อถือได้สำหรับโครงการวิศวกรรมไฟฟ้าทั้งคู่ ในประเทศและต่างประเทศ

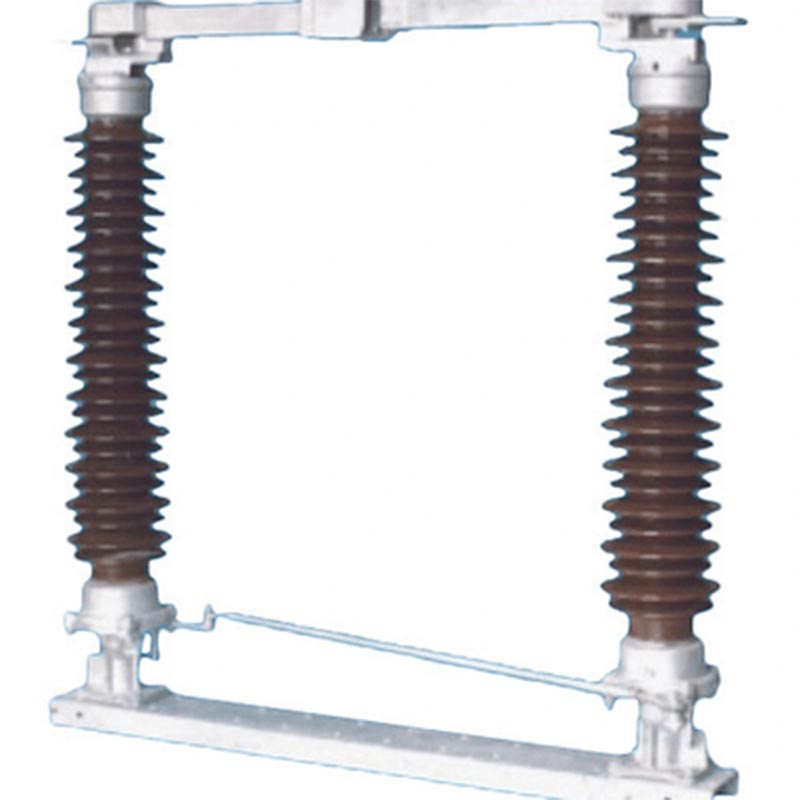

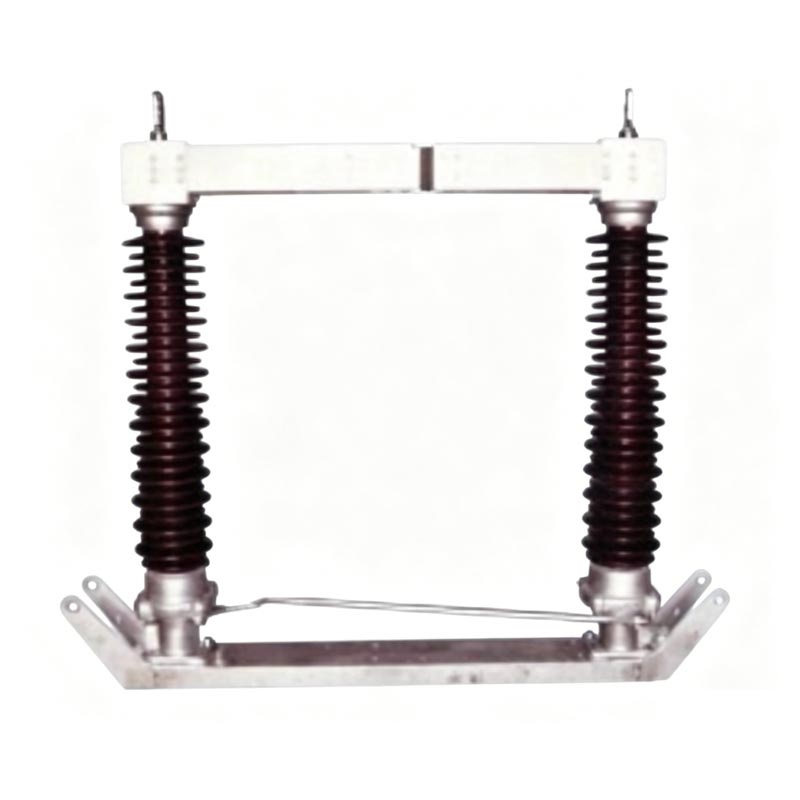

สวิตช์ตัดการเชื่อมต่อ Usune Gw4 ได้รับการออกแบบมาเป็นพิเศษสำหรับระบบไฟฟ้ากระแสสลับ 50Hz/60Hz สามเฟส มันเป็นหลัก ฟังก์ชันคือการเชื่อมต่อหรือปลดวงจรไฟฟ้าแรงสูงภายใต้สภาวะที่มีกระแสไฟและไม่มีโหลด และเพื่อให้มองเห็นได้ ช่องว่างการแยกไฟฟ้าสำหรับการบำรุงรักษาบัสบาร์ เซอร์กิตเบรกเกอร์ หม้อแปลงไฟฟ้า และไฟฟ้าแรงสูงอื่นๆ อุปกรณ์
-GB 1985-2004: สวิตช์ตัดการเชื่อมต่อไฟฟ้าแรงสูง AC และสวิตช์กราวด์
-IEC 62271-102: สวิตช์เกียร์ไฟฟ้าแรงสูงและเกียร์ควบคุม
-GB/T 11022: ข้อมูลจำเพาะทั่วไปสำหรับสวิตช์เกียร์ไฟฟ้าแรงสูงและเกียร์ควบคุม

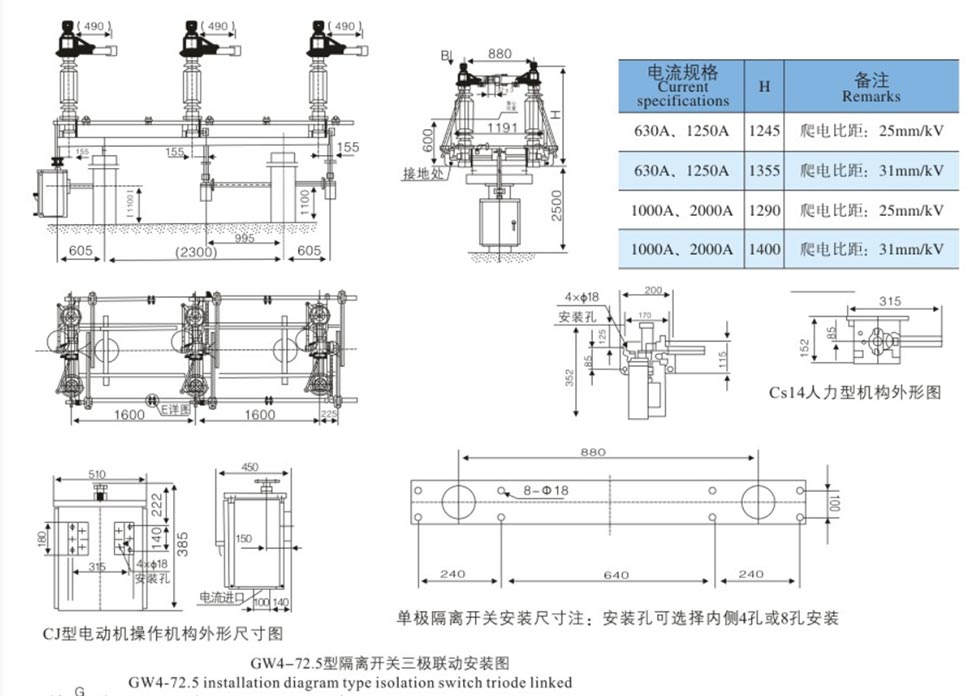

ซีรี่ส์ GW4: ฉนวนสองเสา หมุนในแนวนอน ชนิดขัดจังหวะ
1. โครงสร้างฉนวนสองเสา ฉนวนสองเสาต่อเฟสหมุนในแนวนอน 90° พร้อมกัน
2. หน้าสัมผัสหลักคือหน้าสัมผัสทองแดงชุบเงิน ความต้านทานการสัมผัสต่ำ และการนำไฟฟ้าที่ดี
3. ฐานทำจากเหล็กชุบสังกะสีแบบจุ่มร้อนพร้อมลูกปืนปิดผนึกทนต่อการกัดกร่อนและทนทาน
4. สวิตช์ตัดการเชื่อมต่อ GW4 สามารถติดตั้งสวิตช์กราวด์ด้านเดียวหรือสองด้านพร้อมกลไก
เชื่อมต่อกันเพื่อความปลอดภัยในการปฏิบัติงาน
5. กลไกการทำงานอาจเป็นแบบแมนนวล (CS14G, CS17G) หรือแบบไฟฟ้า (CJ6B, CJ11, XCJ-I)
| พารามิเตอร์ | ข้อมูลจำเพาะ |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 126kV (ระบบ 110kV) |
| จัดอันดับความถี่ | 50เฮิร์ต |
| จัดอันดับปัจจุบัน | 630A, 1250A, 1600A, 2000A, 2500A |
| ทนกระแสไฟในช่วงเวลาสั้น ๆ (1 วินาที) | 31.5kA, 40kA, 50kA |
| จัดอันดับสูงสุดทนต่อปัจจุบัน | 80kA, 100kA, 125kA |
| AC แห้ง 1 นาทีทนต่อแรงดันไฟฟ้า | - ลงดิน: 140kV- ระยะเบรกข้าม: 160kV |
| อุณหภูมิในการทำงาน | -40°ซ ถึง +40°ซ |
| ระดับความสูง | ≤ 2000ม |

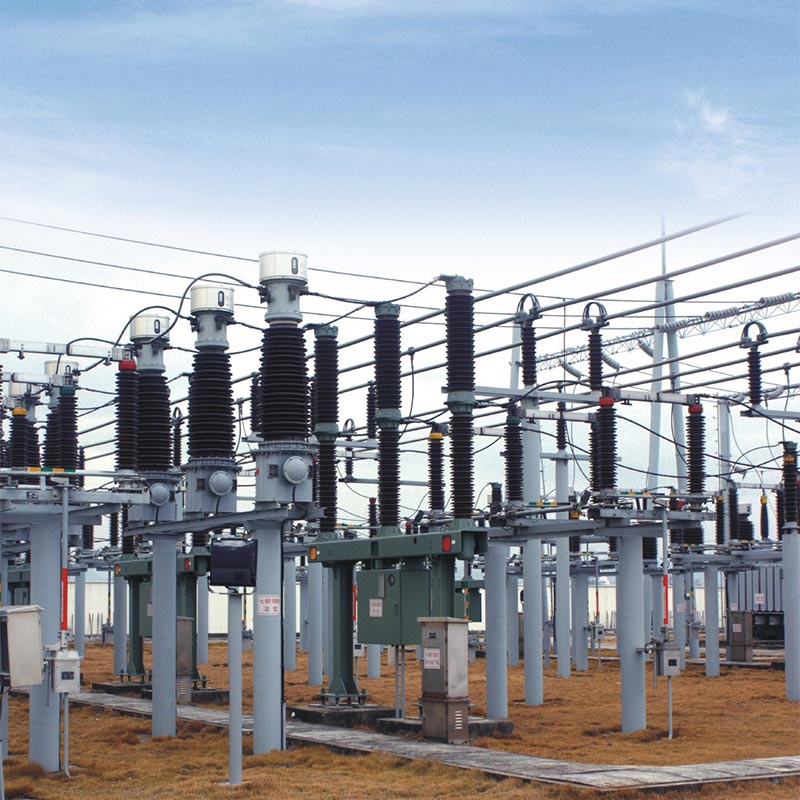

โครงการสถานีไฟฟ้าย่อยพลังงานลม 110kV...
โครงการนี้ตั้งอยู่ในภาคเหนือที่มีอุณหภูมิแตกต่างกันมาก ต้องใช้อุปกรณ์สูง ความน่าเชื่อถือและความต้านทานต่อความเย็น โครงการได้เลือกสวิตช์ตัดการเชื่อมต่อ Usune GW4 หลายตัวที่ติดตั้งระบบไฟฟ้า กลไกและสวิตช์กราวด์สองด้าน เป็นเวลาหลายปีนับตั้งแต่การทดสอบเดินเครื่อง อุปกรณ์ทำงานได้เสถียร ด้วยกลไกที่เชื่อถือได้และทนต่อการกัดกร่อนได้ดีเยี่ยม ช่วยให้มั่นใจในความปลอดภัยในการบำรุงรักษาสถานีย่อยได้อย่างมีประสิทธิภาพ และประสิทธิภาพการทำงานในแต่ละวัน ได้รับการยกย่องอย่างสูงจากผู้ใช้
| รายการ | หน่วย | พารามิเตอร์ | |||||
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | กิโลโวลต์ | 40.5 | 72.5 | 126 | 145 | ||
| ระดับฉนวนที่ได้รับการจัดอันดับ | ความถี่ไฟฟ้า 1 นาทีทนต่อแรงดันไฟฟ้า (ค่าที่มีประสิทธิภาพ) | บนพื้นดิน | กิโลโวลต์ | 95 | 160 | 230 | 275 |
| การแตกหัก | กิโลโวลต์ | 118 | 200 | 230+70 | 275+85 | ||
| พิกัดแรงกระตุ้นฟ้าผ่าที่ทนต่อกระแส (สูงสุด) | บนพื้นดิน | กิโลโวลต์ | 185 | 350 | 550 | 650 | |
| การแตกหัก | กิโลโวลต์ | 215 | 410 | 550+110 | 650+120 | ||
| จัดอันดับความถี่ | เฮิรตซ์ | 50/60 | |||||
| จัดอันดับปัจจุบัน | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| จัดอันดับเวลาสั้น ๆ ทนต่อกระแสไฟฟ้า | เคเอ | 20、31.5、40、50 | 20、31.5、40、50 | 20、31.5、40、50 | 20、31.5、40、50 | ||
| พิกัดสูงสุดทนกระแสได้ | เคเอ | 50、80、100、125 | 50、80、100、125 | 50、80、100、125 | 50、80、100、125 | ||
| จัดอันดับระยะเวลาลัดวงจร | มีด/ดาบ | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| โหลดเทอร์มินัลเชิงกลที่ได้รับการจัดอันดับ | แนวนอนและแนวตั้ง | N | 1250 | 1250 | 1250 | 1250 | |
| แนวนอน | N | 750 | 750 | 750 | 750 | ||
| แรงในแนวตั้ง | N | 1000 | 1000 | 1000 | 1000 | ||
| ระยะทางที่คืบคลาน | มม | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| ชีวิตเครื่องกล | ครั้ง | 5000 | 5000 | 1000 | 5000 | ||
| ตัวกระตุ้นมอเตอร์ | แบบอย่าง | ซีเจ | ซีเจ | ซีเจ | ซีเจ | ||
| แรงดันไฟฟ้าของมอเตอร์ | V | AC380、AC220、DC220、DC110 | |||||
| วงจรควบคุมแรงดันไฟฟ้า | V | AC380、AC220、DC220、DC110 | |||||
| คะแนนเวลาปิดทำการ | s | 7 ± 1 | |||||
|
ตัวกระตุ้นของมนุษย์ |
แบบอย่าง | ซีเอส14 ซีเอส17 | |||||
| แรงดันไฟฟ้าล็อคแม่เหล็กไฟฟ้า | V | เอซี220、ดีซี220、ดีซี110 | |||||
• ฉนวนไฟฟ้า: ไม่มีรอยแตก ความเสียหาย หรือสิ่งสกปรก
• หน้าสัมผัส: พื้นผิวชุบเงินสะอาดสมบูรณ์
• ตัวยึด: ขันโบลท์ทั้งหมดให้แน่น
• กลไก: การหมุนที่ราบรื่น; หล่อลื่นชิ้นส่วนที่เคลื่อนไหว
• ความเป็นแนวตั้งของฉนวน: ปรับด้วยแผ่นรอง (สูงสุด 3 มม. ต่อตำแหน่ง)
• การซิงโครไนซ์สามเฟส: ปรับข้อเหวี่ยงและก้านต่อ
• แรงกดสัมผัส: ตรวจสอบให้แน่ใจว่ามีการใส่และแรงกดที่เหมาะสม
• ทำงานภายใต้ NO LOAD เท่านั้น; ยืนยันว่าเบรกเกอร์เปิดอยู่
• การดำเนินการด้วยตนเอง: ใช้ที่จับสำหรับการปฏิบัติงาน; หลีกเลี่ยงแรงมากเกินไป
• การทำงานแบบใช้มอเตอร์: ใช้การควบคุมภายในเครื่อง/รีโมทคอนโทรล; ตำแหน่งจอภาพ
• อินเทอร์ล็อค: ห้ามบังคับการทำงานหากอินเทอร์ล็อค
• ยกเครื่องเป็นระยะ: ทุก 1-2 ปี
• ทำความสะอาดฉนวนและหน้าสัมผัส; ใช้วาสลีนอุตสาหกรรม.
• หล่อลื่นแบริ่งและชิ้นส่วนเกียร์
• ตรวจสอบสลักเกลียวที่หลวม หน้าสัมผัสที่สึกหรอ และความเสียหายของฉนวน
• หลังจากการลัดวงจร: ให้ตรวจสอบทันที
• ไม่สามารถทำงานได้: ตรวจสอบอินเทอร์ล็อค การเชื่อมต่อที่ติดขัด หรือความผิดปกติของมอเตอร์
• เฟสอะซิงโครนัส: ปรับแท่งเชื่อมโยงข้าม
• สัมผัสกับความร้อนสูงเกินไป: ทำความสะอาดและขันให้แน่น; ตรวจสอบการชุบเงิน
ตอบ: ไม่ สวิตช์ตัดการเชื่อมต่อ GW4 เหมาะสำหรับการแยกและสวิตช์ภายใต้แรงดันไฟฟ้าเท่านั้น และไม่มีโหลด เงื่อนไข ไม่มีความสามารถในการดับเพลิงและห้ามใช้งานภายใต้ภาระงานโดยเด็ดขาด มัน ต้องใช้ร่วมกับเซอร์กิตเบรกเกอร์
ตอบ: อินเตอร์ล็อคทางกลบังคับใช้ลำดับการทำงานที่ปลอดภัย: สวิตช์หลักเปิดอยู่ → สวิตช์สายดินปิด; สวิตช์สายดินเปิด → สวิตช์หลักปิด ป้องกันการทำงานผิดพลาดและมั่นใจในความปลอดภัยในการบำรุงรักษา บุคลากร
ตอบ: รุ่นมาตรฐานเหมาะสำหรับสภาพแวดล้อมที่มีระดับความสูง ≤2000ม. และอุณหภูมิ -40°C ถึง +40°C ซึ่งสามารถตอบสนองความต้องการของสถานีย่อยกลางแจ้งส่วนใหญ่ สำหรับพื้นที่สูงพิเศษหรือพื้นที่ที่มีมลพิษสูง ฉนวนกันความร้อนเสริมและโซลูชั่นป้องกันการกัดกร่อนสามารถปรับแต่งได้
