สวิตช์ตัดการเชื่อมต่อ 110kv 1250a 2000a

สวิตช์ตัดการเชื่อมต่อ 110kV 1250A 2000A เป็นเครื่องใช้ไฟฟ้าแรงดันสูงกลางแจ้ง AC 50Hz สามเฟสพร้อม พิกัดแรงดันไฟฟ้า 126kV (ระดับ 110kV) และกระแสพิกัด 1250A/2000A ส่วนใหญ่จะใช้สำหรับการเปิดและปิด การดำเนินงานภายใต้สภาวะที่ไม่มีโหลด สามารถแยกอุปกรณ์บำรุงรักษาออกจากสายไฟที่มีไฟฟ้าได้อย่างน่าเชื่อถือ และสร้างรูปแบบที่ชัดเจน มองเห็นการแตกหัก

Usune เป็นโรงงานมืออาชีพที่เชี่ยวชาญด้านการวิจัยและพัฒนาและการผลิตสวิตช์เกียร์ไฟฟ้าแรงสูง ผลิตภัณฑ์สำหรับสถานีไฟฟ้าย่อยระบบส่งกำลังหลัก 110kV ซึ่งตรงตามข้อกำหนดสำหรับการทำงานที่ปลอดภัยของระบบโครงข่ายไฟฟ้า

คุณสมบัติโครงสร้าง

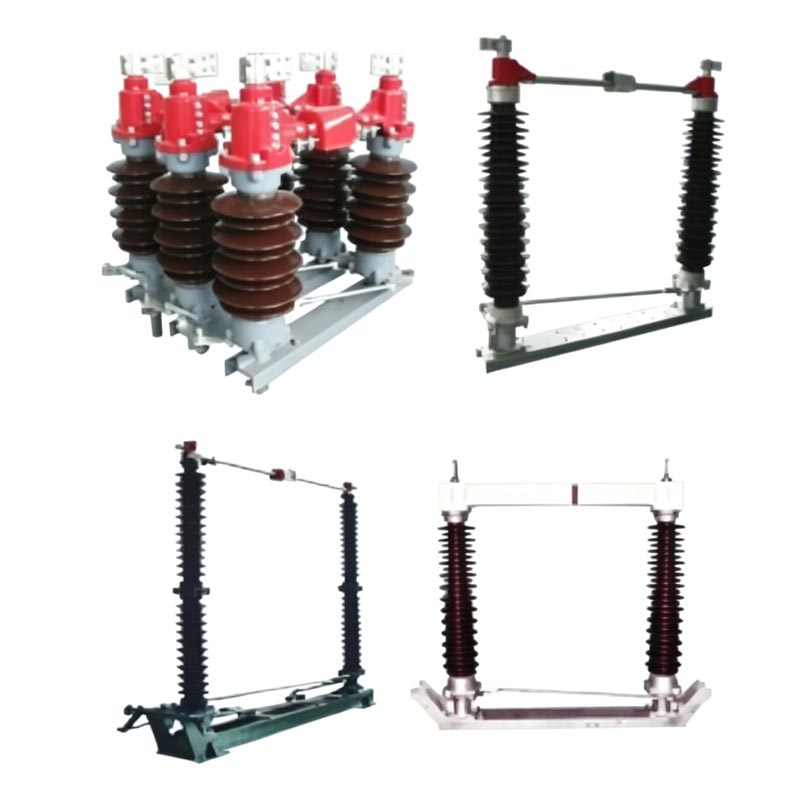

1. โครงสร้างการหมุนแนวนอนแบบคอลัมน์คู่

แต่ละเฟสมีคอลัมน์หุ้มฉนวนสองคอลัมน์ที่หมุนพร้อมกัน 90° ในแนวนอนเพื่อให้สามารถเปิดและปิดได้ ที่ ฐานทำจากเหล็กชุบสังกะสีแบบจุ่มร้อนพร้อมลูกปืนปิดผนึก ทนทานต่อการกัดกร่อนและทนทาน

2. ระบบหน้าสัมผัสการนำไฟฟ้าสูง

หน้าสัมผัสหลักของสวิตช์ตัดการเชื่อมต่อ 110kV 1250A 2000A แบบแยกประเภททำจากทองแดงชุบเงินส่งผลให้ ความต้านทานการสัมผัสต่ำ ความสามารถในการรองรับกระแสไฟสูง และความร้อนสูงเกินไปน้อยที่สุดในระหว่างการใช้งานระยะยาว

3. สวิตช์สายดินเสริมและลูกโซ่

รุ่นที่มีสวิตช์กราวด์จะมีลูกโซ่เชิงกลที่เชื่อถือได้ โดยทำตามลำดับอย่างเคร่งครัด "สวิตช์หลักเปิด → สวิตช์กราวด์ปิด; สวิตช์กราวด์เปิด → สวิตช์หลักปิด" การป้องกันได้อย่างมีประสิทธิภาพ การทำงานผิดพลาด

4. กลไกการทำงานที่ยืดหยุ่น

สามารถกำหนดค่าด้วยกลไกแบบแมนนวล CS14G หรือ CS17G หรือกลไกไฟฟ้า CJ6B หรือ CJ11 ซึ่งรองรับในท้องถิ่นและ การควบคุมระยะไกล

พารามิเตอร์ทางเทคนิคหลัก

ข้อดีของการสมัคร

1. ความน่าเชื่อถือสูง

- ผลิตโดยใช้อุปกรณ์การผลิตที่ทันสมัยและวิธีการทดสอบที่เข้มงวดเพื่อให้มั่นใจว่าผลิตภัณฑ์มีความสม่ำเสมอและ ความมั่นคง
- วัสดุคุณภาพสูงมาตรฐานและฝีมือประณีตวางรากฐานที่มั่นคงสำหรับคุณภาพของผลิตภัณฑ์
- ระบบการจัดการคุณภาพที่ครอบคลุมครอบคลุมกระบวนการผลิตทั้งหมดตั้งแต่การจัดเก็บวัตถุดิบไปจนถึง การส่งมอบผลิตภัณฑ์สำเร็จรูป

2. การปรับตัวด้านสิ่งแวดล้อมในวงกว้าง

- รุ่นมาตรฐานสามารถทำงานได้อย่างเสถียรในช่วงอุณหภูมิ -40°C ถึง +40°C เหมาะสำหรับภูมิภาคส่วนใหญ่
- ชนิดทนมลภาวะ (GW4-126W) มีฉนวนที่ได้รับการปรับปรุง ทำให้เหมาะสำหรับพื้นที่ที่มีมลพิษสูง เช่นบริเวณชายฝั่ง พื้นที่อุตสาหกรรม หรือพื้นที่ที่มีฝุ่นมาก ละอองเกลือ หรือสารเคมีกัดกร่อน
- สามารถทนต่อสภาพอากาศที่รุนแรง เช่น ลมแรง ฝนตกหนัก และพายุหิมะได้

3. การทำงานที่ปลอดภัยและสะดวก

- กลไกการเชื่อมต่อทางกลที่ชัดเจนช่วยป้องกันการทำงานผิดพลาดได้อย่างมีประสิทธิภาพ ทำให้มั่นใจในความปลอดภัยของบุคลากรและ อุปกรณ์
- สวิตช์ตัดการเชื่อมต่อ 110kV 1250A 2000A มีโครงสร้างที่กะทัดรัด ซึ่งใช้พื้นที่ในการติดตั้งเพียงเล็กน้อย ทำให้ ติดตั้ง ปรับเปลี่ยน และบำรุงรักษาได้ง่าย
- จุดพักที่มองเห็นได้ให้การประกันความปลอดภัยที่ใช้งานง่ายสำหรับการดำเนินการบำรุงรักษา

กรณีการใช้งานจริง

1. กรณีศึกษา: สถานีย่อยฟาร์มกังหันลม 110kV ในพื้นที่ชายฝั่งตะวันออกเฉียงใต้

2. ความเป็นมาของโครงการ: ฟาร์มกังหันลมขนาด 110kV ที่ตั้งอยู่ในพื้นที่ชายฝั่งตะวันออกเฉียงใต้ของจีน ซึ่งเป็นพื้นที่ที่มีเกลือสูง ความเข้มข้นของสเปรย์ ความชื้นสูง และมลภาวะที่รุนแรง

3. ผลิตภัณฑ์ประยุกต์: Usune GW4-126W 2000A สวิตช์ตัดการเชื่อมต่อป้องกันมลพิษ (12 ชุด)

4. ผลการดำเนินงาน:
- ดำเนินการได้สำเร็จเป็นเวลา 5 ปีโดยไม่มีข้อผิดพลาดใดๆ ปรับให้เข้ากับสภาพแวดล้อมสเปรย์เกลือชายฝั่งที่รุนแรง
- ฉนวนคอมโพสิตป้องกันมลภาวะรักษาสมรรถนะของฉนวนที่ดีเยี่ยม โดยไม่มีการปล่อยสารคืบคลานหรือ วาบไฟตามสภาพมลพิษ
- หน้าสัมผัสเคลือบเงินยังคงสว่าง มีความต้านทานหน้าสัมผัสที่มั่นคง และไม่มีความร้อนสูงเกินไปเกิดขึ้น กระแสไฟฟ้าทำงานระยะยาว 1800A

5. คำติชมของผู้จัดการโครงการ: "สวิตช์ตัดการเชื่อมต่อ Usune แสดงให้เห็นถึงประสิทธิภาพในการป้องกันมลพิษที่ยอดเยี่ยมอย่างเต็มที่ ตอบสนองความต้องการด้านสิ่งแวดล้อมที่เข้มงวดของฟาร์มกังหันลมชายฝั่ง"

พารามิเตอร์ทางเทคนิคหลัก

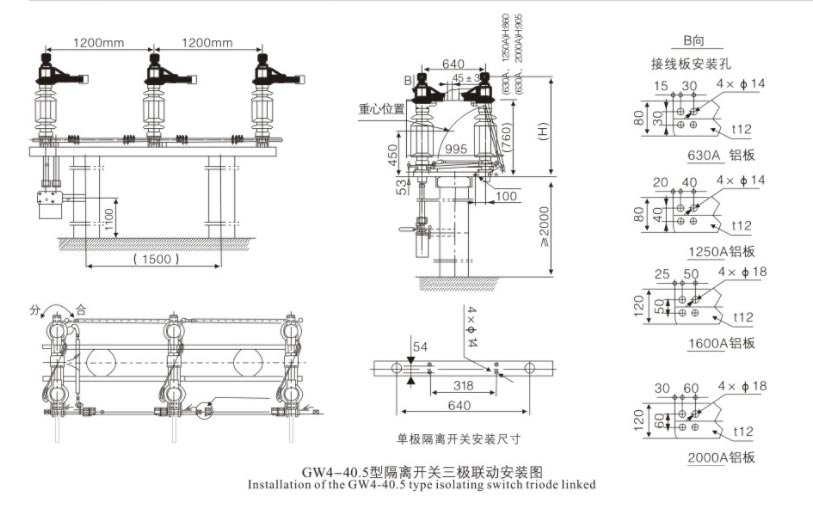

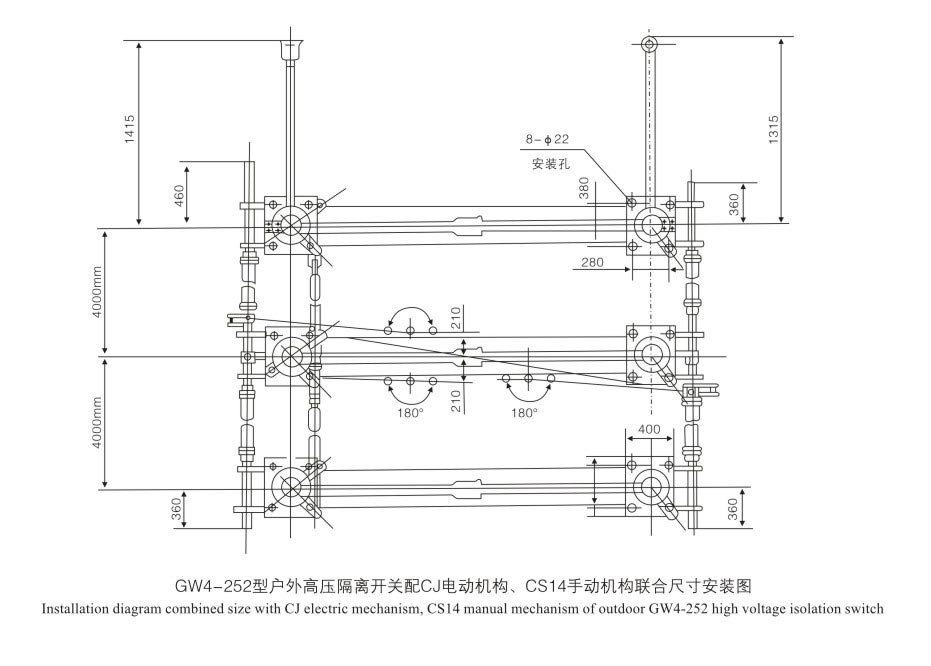

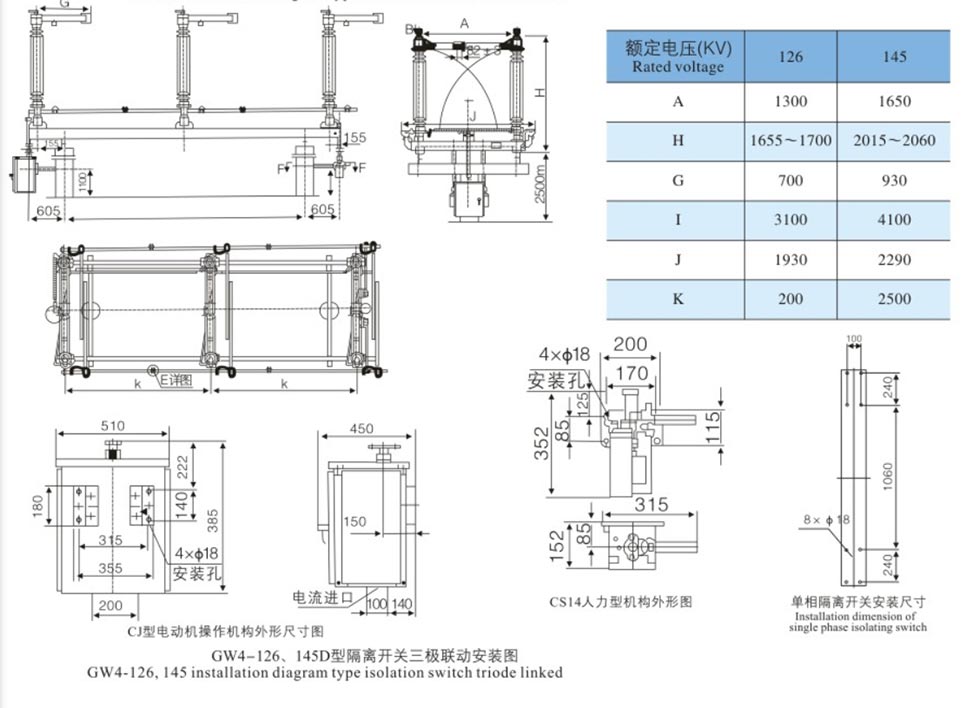

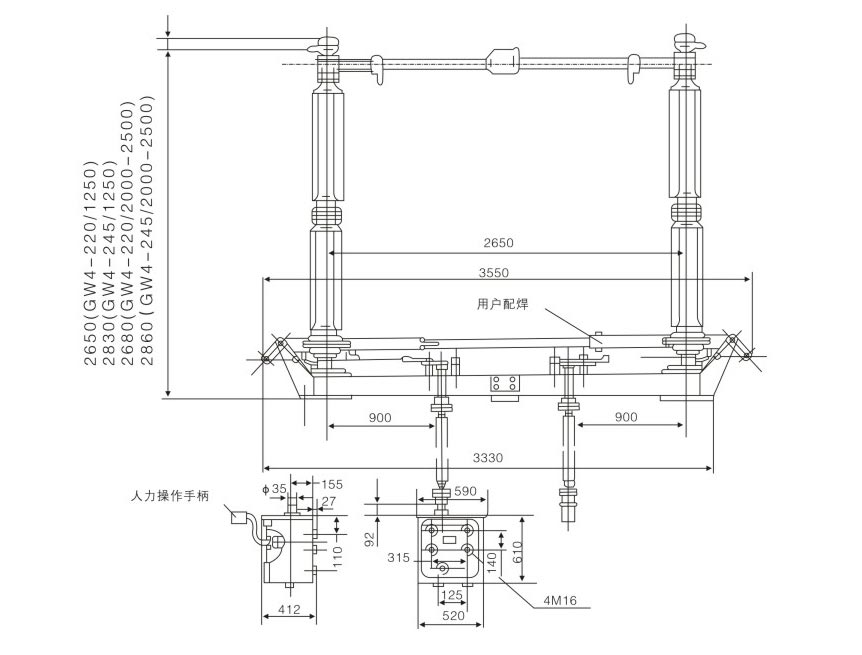

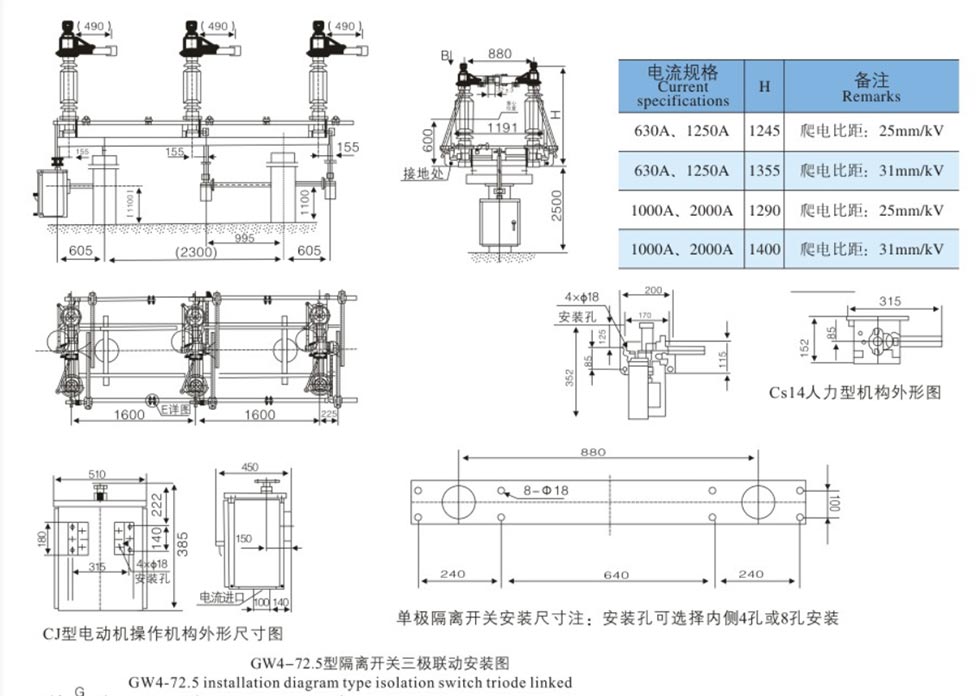

ขนาดภายนอก

การติดตั้งและการว่าจ้าง

1. การตรวจสอบก่อนการติดตั้ง

• ฉนวนไฟฟ้า: ไม่มีรอยแตก ความเสียหาย หรือสิ่งสกปรก
• หน้าสัมผัส: พื้นผิวชุบเงินสะอาดสมบูรณ์
• ตัวยึด: ขันโบลท์ทั้งหมดให้แน่น
• กลไก: การหมุนที่ราบรื่น; หล่อลื่นชิ้นส่วนที่เคลื่อนไหว

2. การปรับเปลี่ยน

• ความเป็นแนวตั้งของฉนวน: ปรับด้วยแผ่นรอง (สูงสุด 3 มม. ต่อตำแหน่ง)
• การซิงโครไนซ์สามเฟส: ปรับข้อเหวี่ยงและก้านต่อ
• แรงกดสัมผัส: ตรวจสอบให้แน่ใจว่ามีการใส่และแรงกดที่เหมาะสม

การดำเนินการ

• ทำงานภายใต้ NO LOAD เท่านั้น; ยืนยันว่าเบรกเกอร์เปิดอยู่
• การดำเนินการด้วยตนเอง: ใช้ที่จับสำหรับการปฏิบัติงาน; หลีกเลี่ยงแรงมากเกินไป
• การทำงานแบบใช้มอเตอร์: ใช้การควบคุมภายในเครื่อง/รีโมทคอนโทรล; ตำแหน่งจอภาพ
• อินเทอร์ล็อค: ห้ามบังคับการทำงานหากอินเทอร์ล็อค

การซ่อมบำรุง

• ยกเครื่องเป็นระยะ: ทุก 1-2 ปี
• ทำความสะอาดฉนวนและหน้าสัมผัส; ใช้วาสลีนอุตสาหกรรม.
• หล่อลื่นแบริ่งและชิ้นส่วนเกียร์
• ตรวจสอบสลักเกลียวที่หลวม หน้าสัมผัสที่สึกหรอ และความเสียหายของฉนวน
• หลังจากการลัดวงจร: ให้ตรวจสอบทันที

การแก้ไขปัญหา

• ไม่สามารถทำงานได้: ตรวจสอบอินเทอร์ล็อค การเชื่อมต่อที่ติดขัด หรือความผิดปกติของมอเตอร์
• เฟสอะซิงโครนัส: ปรับแท่งเชื่อมโยงข้าม
• สัมผัสกับความร้อนสูงเกินไป: ทำความสะอาดและขันให้แน่น; ตรวจสอบการชุบเงิน

อ้างอิงโครงการ

โครงการปล่อยจรวด Cas-space

รายงานการทดสอบ

คำถามที่พบบ่อย

คำถามที่ 1: อะไรคือความแตกต่างที่สำคัญระหว่างสวิตช์ตัดการเชื่อมต่อ 1250A และ 2000A?

ตอบ: ความแตกต่างหลักคือความสามารถในการรองรับกระแสไฟฟ้าที่ได้รับการจัดอันดับ 1250A เหมาะสำหรับโหลดปานกลาง 110kV สถานีไฟฟ้าย่อย ในขณะที่รุ่น 2000A เหมาะสำหรับวงจรขาเข้าและขาออกของหม้อแปลงหลักกระแสสูง ที่ โครงสร้าง ชั้นฉนวน และขนาดการติดตั้งโดยพื้นฐานแล้วจะเหมือนกัน

คำถามที่ 2: สวิตช์ตัดการเชื่อมต่อ 110kV 1250A 2000A นี้สามารถใช้ในพื้นที่ชายฝั่งทะเลหรือพื้นที่ที่มีมลพิษสูงได้หรือไม่

ก. ใช่. มีผลิตภัณฑ์ป้องกันมลพิษ (ชนิด W) โดยมีระยะตามผิวฉนวน 31.5 มม./กิโลโวลต์ พวกเขาใช้ ลูกถ้วยพอร์ซเลนหรือลูกถ้วยคอมโพสิตป้องกันมลภาวะ และทนทานต่อการกัดกร่อนของละอองเกลือและฝุ่น

Q3: ในฐานะซัพพลายเออร์ Usune สามารถให้การสนับสนุนด้านเทคนิคอะไรบ้าง?

ตอบ: เราสามารถจัดหาโซลูชั่นการเลือกสรร ภาพวาดการติดตั้ง คำแนะนำในการทดสอบการใช้งานถึงสถานที่ และการซ่อมแซมฟรี บริการตลอดระยะเวลาการรับประกัน รุ่นมาตรฐานได้รับการจัดส่งอย่างรวดเร็วเพื่อให้ตรงตามข้อกำหนดด้านเวลาของกำลัง โครงการกริด
