ตัวตัดการเชื่อมต่อไฟฟ้าแรงสูง

อุปกรณ์ตัดการเชื่อมต่อไฟฟ้าแรงสูงซีรีส์ Usune GW8 และ GW13 สำหรับระบบสายดินที่เป็นกลางของหม้อแปลงไฟฟ้าเป็นแบบไฟฟ้าแรงสูงกลางแจ้ง อุปกรณ์ไฟฟ้าที่ออกแบบมาโดยเฉพาะสำหรับระบบสายดินจุดที่เป็นกลางของหม้อแปลง เหมาะสำหรับไฟฟ้ากระแสสลับ 50Hz/60Hz ระบบมีจำหน่ายในข้อกำหนดแรงดันไฟฟ้า 40.5kV, 72kV และ 110kV หน้าที่หลักของพวกเขาคือการเปลี่ยนอย่างปลอดภัย สถานะการเชื่อมต่อจุดที่เป็นกลางของหม้อแปลงไฟฟ้าภายใต้สภาวะที่ไม่มีโหลด เป็นไปตามข้อกำหนดด้านความปลอดภัยสำหรับพลังงาน การสลับโหมดการทำงานของระบบและการบำรุงรักษาอุปกรณ์

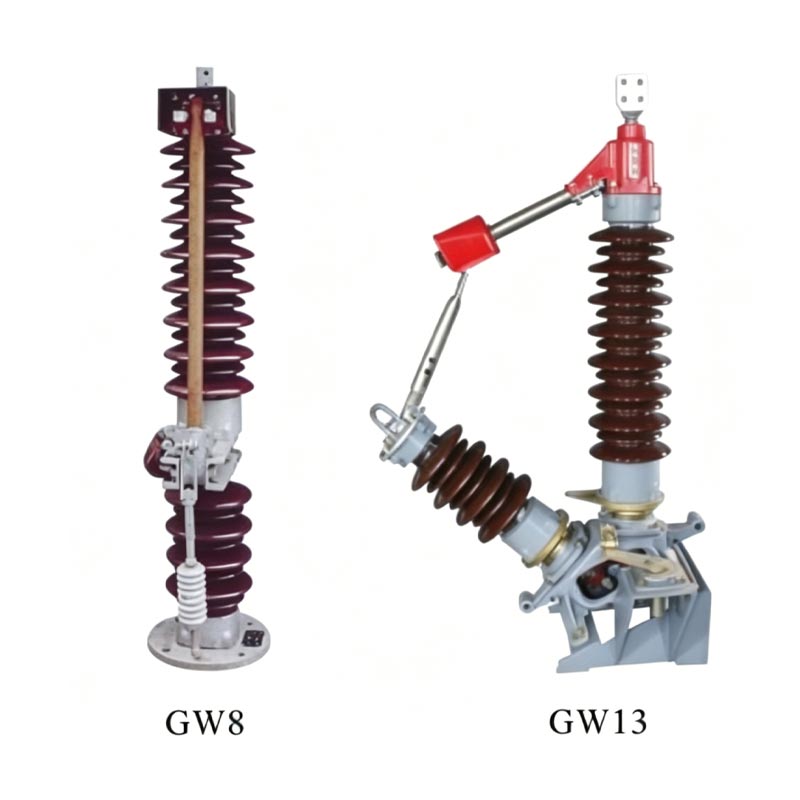

รุ่นผลิตภัณฑ์และกลไกการทำงาน

1. ซีรีส์ GW8: สามารถติดตั้งกลไกการทำงานด้วยไฟฟ้าประเภท CJ หรือกลไกการทำงานด้วยตนเองประเภท CS8 เหมาะสำหรับสถานการณ์การต่อสายดินจุดที่เป็นกลางในสถานีย่อยทั่วไป

2. ซีรีส์ GW13: สามารถติดตั้งกลไกการทำงานด้วยไฟฟ้าประเภท CJ หรือการทำงานด้วยตนเองประเภท CS14 กลไกให้การทำงานที่ยืดหยุ่นและความน่าเชื่อถือสูงขึ้น

โครงสร้างผลิตภัณฑ์

การตัดการเชื่อมต่อไฟฟ้าแรงสูงซีรีส์ GW8 และ GW13 สำหรับระบบสายดินที่เป็นกลางของหม้อแปลงจะใช้ขั้วเดียว โครงสร้างส่วนใหญ่ประกอบด้วยตัวเสาและกลไกการทำงาน

1. ตัวเสา

รวมถึงฐาน ฉนวนโพสต์ แขนนำไฟฟ้า หน้าสัมผัส ฯลฯ ฉนวนโพสต์ให้ระบบไฟฟ้าที่เชื่อถือได้ ฉนวน แขนนำไฟฟ้า และหน้าสัมผัสเป็นวงจรนำไฟฟ้าหลัก และฐานทำให้มั่นใจได้ถึงความเสถียร การติดตั้ง

2. กลไกการทำงาน

ขับเคลื่อนแขนนำไฟฟ้าให้หมุนผ่านจุดเชื่อมต่อ โดยคำนึงถึงการเปิดและปิดของตัวตัดการเชื่อมต่อ switch. ตำแหน่งที่แม่นยำและการทำงานที่มั่นคงช่วยให้มั่นใจได้ถึงการตัดการเชื่อมต่อที่ชัดเจนและเชื่อถือได้หลังจากเปิด

คุณสมบัติและข้อดีของผลิตภัณฑ์

1. ประสิทธิภาพความปลอดภัยสูง

ใช้วัสดุฉนวนคุณภาพสูงและการออกแบบหน้าสัมผัสที่แม่นยำ พร้อมความแข็งแรงของฉนวนที่ดีเยี่ยมและ ประสิทธิภาพการดับไฟอาร์คทำให้มั่นใจได้ถึงการสลับแบบไม่โหลดอย่างปลอดภัย

2. การดำเนินงานที่ยืดหยุ่น

รองรับโหมดการทำงานทั้งแบบไฟฟ้าและแบบแมนนวล ปรับให้เข้ากับการควบคุมอัตโนมัติและการทำงานแบบแมนนวลนอกสถานที่ ความต้องการของสถานการณ์ที่แตกต่างกัน

3. การปรับตัวด้านสิ่งแวดล้อมที่แข็งแกร่ง

ออกแบบมาโดยเฉพาะสำหรับการใช้งานกลางแจ้ง ทนทานต่ออุณหภูมิ ความชื้น การกัดกร่อน และมลภาวะสูงและต่ำ เหมาะสำหรับสภาพแวดล้อมกลางแจ้งที่รุนแรงต่างๆ

4. การดำเนินงานที่มั่นคงและเชื่อถือได้

การเลือกวัสดุและการควบคุมกระบวนการอย่างเข้มงวด ควบคู่ไปกับระบบการจัดการคุณภาพที่ครอบคลุม ส่งผลให้ อัตราความล้มเหลวต่ำและการทำงานที่มั่นคงในระยะยาว

5. โครงสร้างที่เรียบง่ายและการบำรุงรักษาที่สะดวก

โครงสร้างที่กะทัดรัด ติดตั้งและบำรุงรักษาง่าย ช่วยลดการทำงานและการบำรุงรักษาในภายหลังได้อย่างมีประสิทธิภาพ ค่าใช้จ่าย

กรณีการสมัคร

กรณีที่ 1: สถานีย่อยในเมือง 220kV ในประเทศจีนตะวันออก

สถานีย่อยกลางเมือง 220kV ในประเทศจีนตะวันออกใช้ตัวตัดการเชื่อมต่อไฟฟ้าแรงสูง Usune GW8-110kV สำหรับหม้อแปลงไฟฟ้า ระบบสายดินเป็นกลางสำหรับหม้อแปลงหลัก สถานีย่อยนี้มีหน้าที่จ่ายไฟให้กับเมือง ซึ่งต้องการความน่าเชื่อถือและความปลอดภัยของอุปกรณ์ที่สูงมาก นับตั้งแต่เริ่มดำเนินการในปี 2565 อุปกรณ์ต่างๆ ประสบความสำเร็จในการดำเนินการสลับจุดที่เป็นกลางนับพันครั้ง ระหว่างการบำรุงรักษาและโครงข่ายประจำปี การปรับโหมดการทำงาน การทำงานที่ยืดหยุ่น และประสิทธิภาพการติดต่อที่เชื่อถือได้ทำให้มั่นใจได้อย่างมีประสิทธิภาพ ความปลอดภัยส่วนบุคคลของเจ้าหน้าที่ซ่อมบำรุงและการทำงานที่มั่นคงของโครงข่ายไฟฟ้า

กรณีศึกษาที่ 2: สถานีย่อยฟาร์มกังหันลมตะวันตกเฉียงเหนือ

สถานีย่อยฟาร์มกังหันลมขนาดใหญ่ในภาคตะวันตกเฉียงเหนือของจีนได้เลือกระบบตัดการเชื่อมต่อไฟฟ้าแรงสูง Usune GW13-72kV สำหรับระบบสายดินที่เป็นกลางของหม้อแปลง ภูมิภาคนี้มีสภาพธรรมชาติที่รุนแรง โดยมีอุณหภูมิแตกต่างกันมาก และมีลมแรง และพายุทรายและที่สูง ผลิตภัณฑ์ซีรีส์ GW13 มีความสามารถในการปรับตัวกลางแจ้งและการกัดกร่อนได้ดีเยี่ยม ต้านทานการทำงานอย่างมีเสถียรภาพมานานกว่าสามปีร่วมมือกับหม้อแปลงไฟฟ้าฟาร์มกังหันลมอย่างมีประสิทธิภาพ ระบบป้องกันสายดินจุดที่เป็นกลางเพื่อให้มั่นใจถึงการทำงานที่ปลอดภัยและมั่นคงของการผลิตพลังงานลม ระบบและการเชื่อมต่อโครงข่ายไฟฟ้าที่ราบรื่น

พารามิเตอร์ทางเทคนิคหลัก

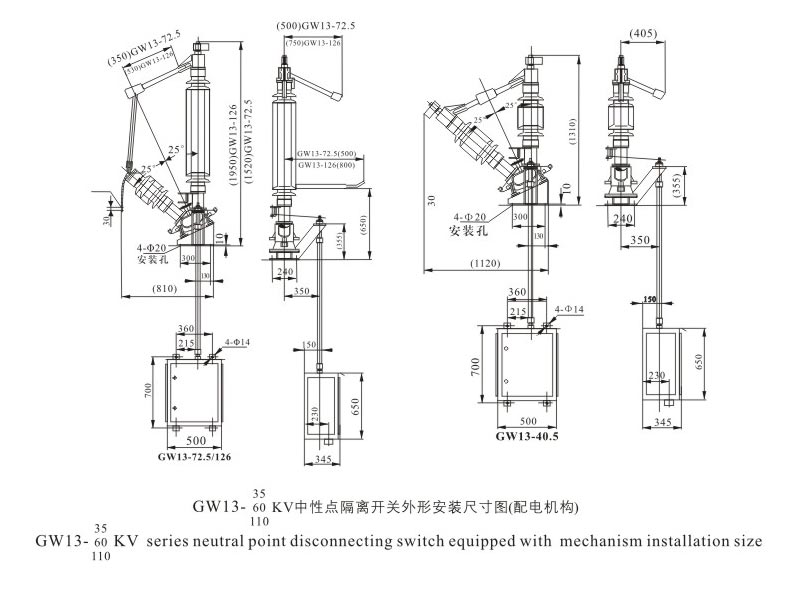

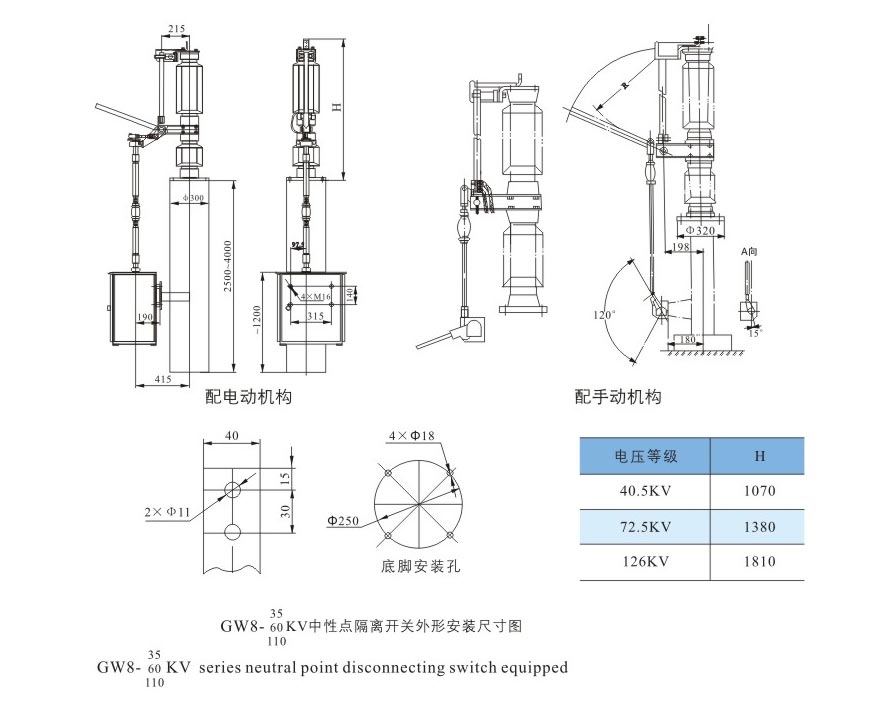

ขนาดภายนอก

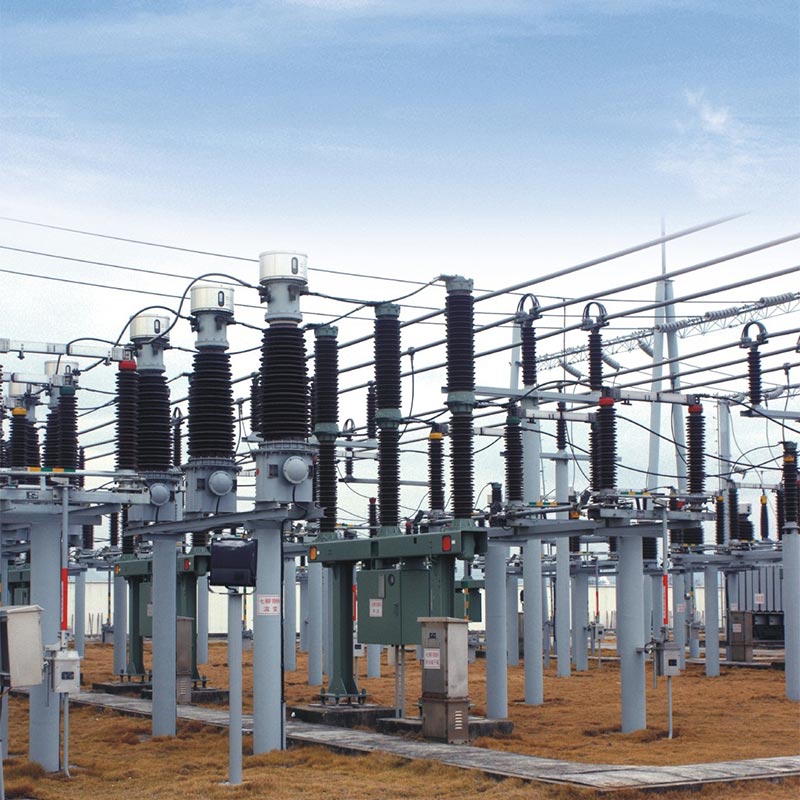

อ้างอิงโครงการ

โครงการปล่อยจรวด Cas-space

รายงานการทดสอบ

คำถามที่พบบ่อย

คำถามที่ 1: อะไรคือความแตกต่างที่สำคัญระหว่างสวิตช์ตัดการเชื่อมต่อจุดที่เป็นกลางของซีรีย์ Usune GW8 และ GW13?

ตอบ: ความแตกต่างหลักอยู่ที่กลไกการทำงานที่ตรงกันและการออกแบบโครงสร้างบางอย่าง ซีรี่ส์ GW8 คือ ติดตั้งกลไกไฟฟ้าแบบ CJ หรือกลไกแบบแมนนวลแบบ CS8 ซีรีส์ GW13 มาพร้อมกับ a กลไกไฟฟ้าประเภท CJ หรือกลไกแบบแมนนวลประเภท CS14 โครงสร้างมีหน้าสัมผัสแบบหมุนที่ปรับให้เหมาะสม การออกแบบที่นำเสนอความสามารถในการทำความสะอาดตัวเองที่เพิ่มขึ้นและความเหมาะสมที่ดีขึ้นสำหรับสภาพแวดล้อมกลางแจ้งที่รุนแรง

คำถามที่ 2: สวิตช์ตัดการเชื่อมต่อกราวด์เป็นกลางของ Usune สามารถใช้ในพื้นที่สูงและอุณหภูมิสูงได้หรือไม่

ก. ใช่. ซีรีส์นี้ได้รับการออกแบบมาโดยเฉพาะสำหรับการใช้งานกลางแจ้ง โดยสามารถปรับให้เข้ากับสิ่งแวดล้อมได้ดี ก็สามารถดำเนินการได้ โดยปกติที่ระดับความสูง ≤1,000ม. (สามารถปรับแต่งระดับความสูงที่สูงขึ้นได้) และในอุณหภูมิตั้งแต่ -40°C ถึง +40°C มัน มีความต้านทานต่อความชื้น ทนต่อมลภาวะ และทนต่อการกัดกร่อนได้ดีเยี่ยม ป้องกันการกัดกร่อนพิเศษและ สามารถจัดเตรียมการบำบัดป้องกันน้ำแข็งได้ตามความต้องการของผู้ใช้

บทสรุป

หม้อแปลงซีรีส์ Usune GW8 และ GW13 (ระบบตัดการเชื่อมต่อไฟฟ้าแรงสูงสำหรับระบบสายดินที่เป็นกลางของหม้อแปลง) คือ ผลิตภัณฑ์คุณภาพสูงที่ผสมผสานเทคโนโลยีขั้นสูง คุณภาพที่เชื่อถือได้ และประสิทธิภาพที่ยอดเยี่ยม ในฐานะที่เป็น ผู้ผลิตและผู้จัดจำหน่ายมืออาชีพในประเทศจีน Usune ยึดมั่นในหลักการด้านคุณภาพเป็นอันดับแรกเสมอ ลูกค้าสำคัญที่สุด โดยมอบโซลูชันอุปกรณ์ไฟฟ้าแรงสูงที่ปลอดภัย เชื่อถือได้ และมีประสิทธิภาพสำหรับทั่วโลก ลูกค้าระบบไฟฟ้า. ในหมู่พวกเขาผลิตภัณฑ์สวิตช์ตัดการเชื่อมต่อกราวด์จุดที่เป็นกลางได้รับความนิยมอย่างแพร่หลาย การยอมรับและความไว้วางใจจากลูกค้าในอุตสาหกรรมพลังงานเนื่องจากประสบการณ์การใช้งานจริงที่หลากหลายและ บริการหลังการขายครบวงจร
