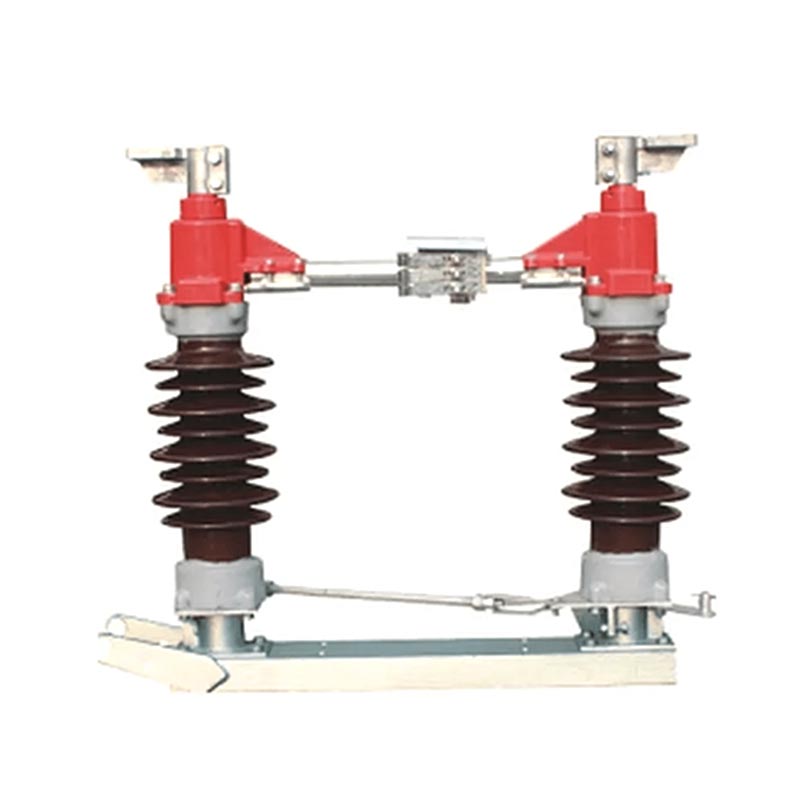

สวิตช์แยกไฟฟ้าแบบแมนนวลกลางแจ้งแบบใช้มอเตอร์

สวิตช์แยกไฟฟ้าแบบใช้มอเตอร์กลางแจ้งเป็นผลิตภัณฑ์หลักของ Usune ออกแบบมาโดยเฉพาะสำหรับเครื่องปรับอากาศกลางแจ้ง วงจรที่มีความถี่พิกัด 50Hz และแรงดันไฟฟ้าพิกัด 35kV~170kV เป็นอุปกรณ์ชิ้นสำคัญสำหรับ เพื่อให้มั่นใจว่าการทำงานของระบบไฟฟ้ามีความปลอดภัยและมั่นคง และยังสามารถใช้เป็นหน่วยพื้นฐานสำหรับซีรีส์นี้ได้อีกด้วย ผลิตภัณฑ์อนุพันธ์ ผลิตภัณฑ์นี้ผลิตขึ้นตามมาตรฐาน IEC 62271-102 "ไฟฟ้ากระแสสลับแรงดันสูง" อย่างเคร่งครัด ตัดการเชื่อมต่อสวิตช์และสวิตช์กราวด์ "และ IEC 60694" เงื่อนไขทางเทคนิคทั่วไปสำหรับสวิตช์เกียร์ไฟฟ้าแรงสูง และอุปกรณ์ควบคุม" ซึ่งรับประกันความเชี่ยวชาญระดับมืออาชีพและความน่าเชื่อถือของผลิตภัณฑ์

สวิตช์นี้มีโครงสร้างสวิตช์แบบหมุนแนวนอน สวิตช์นี้มีระดับความเป็นฉนวนสูง มลภาวะรุนแรง ความต้านทาน สมรรถนะทางกลที่มั่นคง และการติดตั้งและบำรุงรักษาที่สะดวก รองรับทั้งแบบแมนนวลและ การทำงานด้วยไฟฟ้าและสามารถกำหนดค่าด้วยสวิตช์กราวด์ได้ตามต้องการ สามารถปรับเปลี่ยนให้เหมาะกับกิจกรรมกลางแจ้งที่รุนแรงได้ สภาพแวดล้อมต่างๆ เช่น ระดับความสูง อุณหภูมิต่ำ และมลภาวะที่รุนแรง ในฐานะซัพพลายเออร์ที่เชื่อถือได้ Usune อย่างเคร่งครัด ปฏิบัติตามมาตรฐานสากลและควบคุมคุณภาพผลิตภัณฑ์อย่างเข้มงวดเพื่อให้ลูกค้าได้รับผลิตภัณฑ์คุณภาพสูง สวิตช์ตัดการเชื่อมต่อที่ปลอดภัยและทนทาน

สถานการณ์การใช้งานหลัก

สวิตช์แยกมอเตอร์แบบแมนนวลกลางแจ้งถูกนำมาใช้กันอย่างแพร่หลายในระบบส่งและจ่ายพลังงานกลางแจ้ง ในโครงข่ายไฟฟ้า วิสาหกิจอุตสาหกรรมและเหมืองแร่ การก่อสร้างในเมือง และการผลิตพลังงานไฟฟ้าใหม่ มันคือ เหมาะสำหรับการใช้งานที่ต้องการการแยกกระแสไฟบ่อยครั้งและการบำรุงรักษาด้านความปลอดภัย และเหมาะอย่างยิ่งอย่างยิ่ง สำหรับสภาพแวดล้อมกลางแจ้งที่รุนแรง ช่วยให้มั่นใจในความต่อเนื่องและความปลอดภัยของแหล่งจ่ายไฟได้อย่างมีประสิทธิภาพ

พารามิเตอร์หลักผลิตภัณฑ์

ผลิตภัณฑ์มีประสิทธิภาพทางเทคนิคที่ยอดเยี่ยมและครอบคลุมข้อกำหนดเฉพาะที่หลากหลาย พารามิเตอร์หลักของมันคือ ดังต่อไปนี้:
- แรงดันไฟฟ้า: 35kV~170kV
- จัดอันดับปัจจุบัน: 630A ~ 2500A
- ทนกระแสไฟในระยะเวลาอันสั้นได้: 20kA/s~50kA/s
- พิกัดกระแสทนสูงสุด: 50kA~125kA
- ความต้านทานวงจรหลัก: ≤125μΩ (แตกต่างกันไปขึ้นอยู่กับรุ่น)
- ความถี่กำลังไฟฟ้าหนึ่งนาทีทนต่อแรงดันไฟฟ้า: 80kV~200kV
- แรงดันไฟฟ้าทนแรงกระตุ้นฟ้าผ่า: 115kV~860kV (แตกต่างกันไปขึ้นอยู่กับรุ่นและสวิตช์กราวด์)
- กลไกการทำงาน: แบบแมนนวล (รุ่น CS11, CS17D, CS14G) หรือแบบไฟฟ้า (ชนิด CJ2)

โครงสร้างหลักของผลิตภัณฑ์

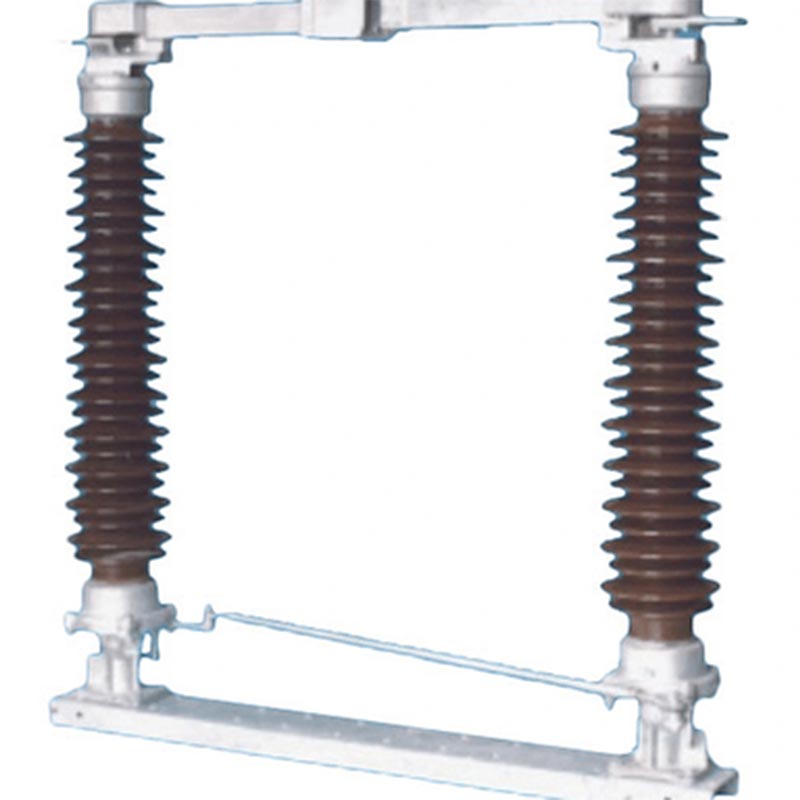

สวิตช์แยกส่วนกลางแจ้งแบบแมนนวลแบบมอเตอร์ใช้โครงสร้างการจับมือแบบเสาคู่ แต่ละเฟสประกอบด้วยฐาน โพสต์ลูกถ้วย เทอร์มินัลขาออก และหน้าสัมผัส ลูกถ้วยไฟฟ้าทั้งสองตัวติดตั้งขนานกัน มีเบาะรองนั่งที่ปลายทั้งสองของฐานและตั้งฉากกับฐาน ส่วนที่เป็นสื่อกระแสไฟฟ้าหลักจะหมุนโดยประมาณ 90° พร้อมฉนวนโพสต์ หน้าสัมผัสตรงกลางมีโครงสร้างหมุนที่ทำความสะอาดตัวเองได้ ซึ่งช่วยขจัดฝุ่นและ สิ่งสกปรกจากหน้าสัมผัสระหว่างการเปิดและปิดทำให้มั่นใจในการสัมผัสที่เชื่อถือได้ ชิ้นส่วนที่หมุนได้ใช้การปิดผนึก การออกแบบที่ไม่ต้องบำรุงรักษา และส่วนประกอบของระบบส่งกำลังใช้หมุดสแตนเลสและโมลิบดีนัม บูชไนลอนที่มีไดซัลไฟด์ซึ่งทนทานต่อการกัดกร่อนและปลอดสนิม

คุณสมบัติผลิตภัณฑ์หลัก

1. ความน่าเชื่อถือสูง

นิ้วสัมผัสใช้วัสดุชนิดใหม่ที่มีความแข็งแรงสูง ความนำไฟฟ้าสูง และมีความยืดหยุ่นสูง พวกเขาพึ่งพา ความยืดหยุ่นของตัวเองในการยึดหน้าสัมผัส หลีกเลี่ยงความล้มเหลวของการสัมผัสที่เกิดจากการกัดกร่อนของสปริงและการหลอมด้วยความร้อน โครงสร้างส่วนประกอบที่เป็นสื่อกระแสไฟฟ้านี้ได้รับสิทธิบัตรแบบจำลองอรรถประโยชน์ระดับประเทศ

2. การปรับตัวต่อสภาพแวดล้อมที่รุนแรง

ปรับให้เข้ากับระดับความสูง ≤2000ม. อุณหภูมิแวดล้อม -40°C ถึง +40°° ความเร็วลม ≤34ม./วินาที และความรุนแรงของแผ่นดินไหว ≤8 องศา ระยะ Creepage ตรงตามข้อกำหนด Class III หรือ IV ของ GB/T5582 ทนทานต่อมลภาวะและ ไอซิ่ง (ความหนาของน้ำแข็ง ≤10มม.)

3. โหมดการทำงานแบบคู่

รองรับการทำงานทั้งแบบธรรมดาและแบบไฟฟ้าเลือกได้ตามต้องการ กลไกแบบแมนนวลนั้นใช้งานง่ายในขณะเดียวกัน กลไกไฟฟ้า (แบบ CJ2) ขับเคลื่อนด้วยมอเตอร์ AC ผ่านเกียร์ทดรอบ ให้ประสิทธิภาพสูงและ ประสิทธิภาพการประหยัดแรงงาน

4. ลูกโซ่ความปลอดภัย

เมื่อติดตั้งสวิตช์กราวด์ วงจรนำไฟฟ้าหลักและสวิตช์กราวด์จะเชื่อถือได้ เชื่อมต่อกันเพื่อให้แน่ใจว่าสวิตช์กราวด์ไม่สามารถปิดได้เมื่อปิดวงจรหลักและในทางกลับกัน ป้องกันการทำงานโดยไม่ตั้งใจ

5. การติดตั้งและบำรุงรักษาที่สะดวก

ก้านเชื่อมต่อแบบเฟสต่อเฟสและแนวตั้งใช้โครงสร้างตัวจับยึด ทำให้ไม่ต้องใช้หมุดและ การเชื่อมทำให้ประสิทธิภาพการติดตั้งสูง ชิ้นส่วนที่หมุนได้ไม่ต้องบำรุงรักษา และทำให้กิจวัตรง่ายขึ้น การตรวจสอบและบำรุงรักษา ลดต้นทุนการดำเนินงานในระยะยาว

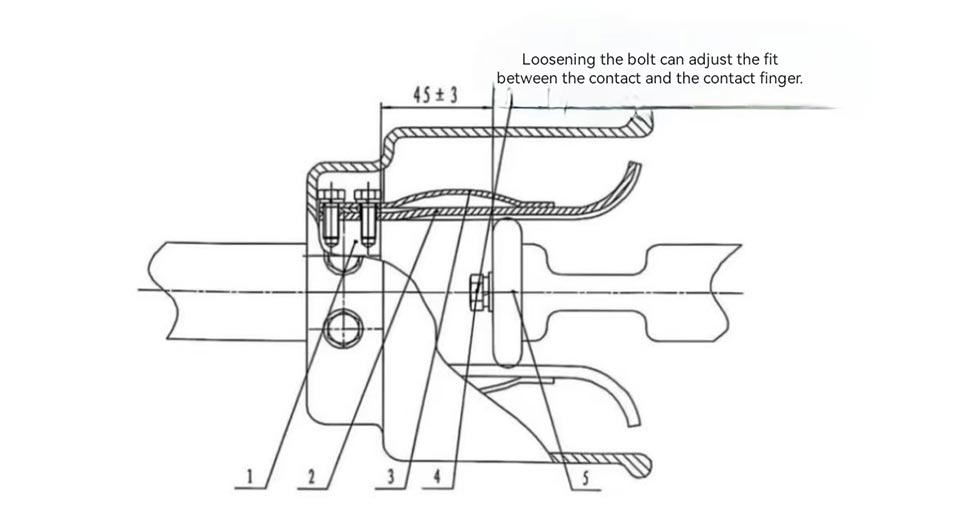

1. ฐานสัมผัสนิ้ว
2. การใช้นิ้วสัมผัส
3. แผ่นล็อคแม่เหล็ก
4. โบลท์
5. ติดต่อ
รูปที่ 2 แผนผังของจุดสัมผัสทางไฟฟ้าที่โดดเด่น

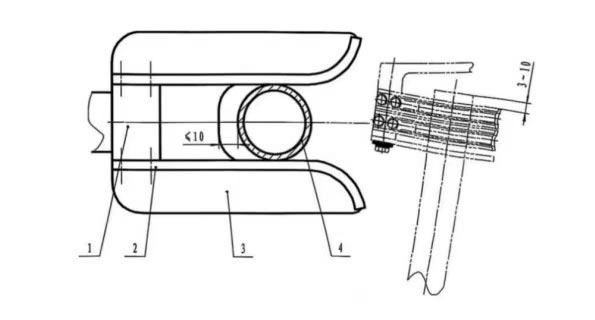

1. หัวสัมผัสแบบคงที่ของมีดกราวด์
2. ติดต่อนิ้ว
3. แผ่นวางตำแหน่ง
4. ท่อมีดกราวด์
รูปที่ 3 แผนผังตำแหน่งของท่อกราวด์และแผ่นกำหนดตำแหน่ง

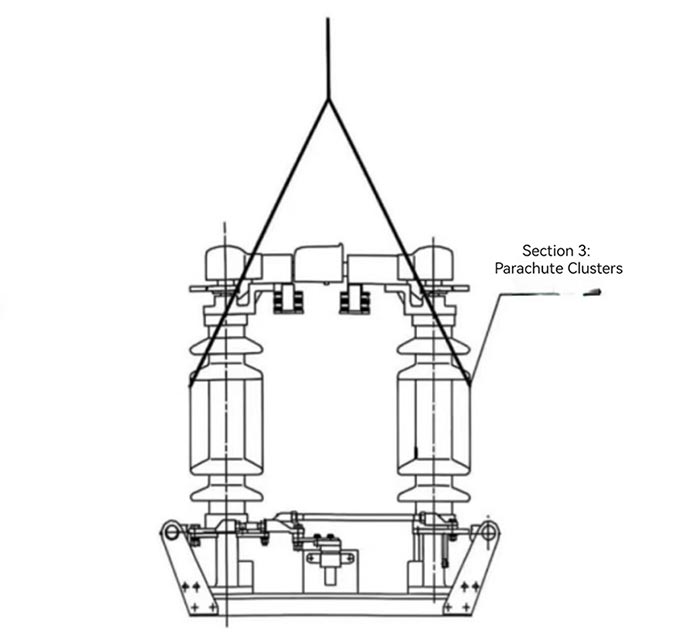

รูปที่ 4 แผนผังการยก

อ้างอิงโครงการ

โครงการปล่อยจรวด Cas-space

รายงานการทดสอบ

กรณีการใช้งานจริง

กรณีศึกษา: โครงการโครงข่ายไฟฟ้าในพื้นที่สูงในประเทศจีนตะวันตก

บริษัทโครงข่ายไฟฟ้าแห่งหนึ่งทางตะวันตกของจีนกำลังดำเนินโครงการอัพเกรดสายส่ง 110kV ตั้งอยู่ที่ ระดับความสูง 1,800 เมตร โครงการมีอุณหภูมิเฉลี่ยทั้งปีอยู่ที่ -15°C ถึง 25°C มีลมแรงบ่อยครั้ง และ หิมะตกหนักในฤดูหนาว โครงการเลือกสวิตช์ตัดการเชื่อมต่อ Usune GW4(A)-126(D)(W)/1250 (พร้อมกับ CJ2 กลไกการทำงานของไฟฟ้าและสวิตช์สายดิน) ตลอดสามปีที่ผ่านมาผลิตภัณฑ์ได้แสดงให้เห็น ปรับตัวเข้ากับสิ่งแวดล้อมได้ดีเยี่ยม โดยไม่มีฉนวนเสียหายหรือเกิดความร้อนสูงเกินไปเมื่อสัมผัส การเปิดและปิด การดำเนินงานเป็นไปอย่างราบรื่นและยังคงสามารถทำงานได้ตามปกติแม้จะมีน้ำแข็งสะสมหนา 8 มม. ในฤดูหนาว จึงมั่นใจได้ การทำงานของโครงข่ายไฟฟ้าที่มั่นคง ในฐานะผู้ผลิต Usune ได้ให้คำแนะนำในการติดตั้งถึงสถานที่และสม่ำเสมอ บริการบำรุงรักษาโครงการจนได้รับการยกย่องอย่างสูงจากลูกค้า

คำถามที่พบบ่อย

คำถามที่ 1: ฉันควรทำอย่างไรหากแรงบิดในการทำงานแบบแมนนวลของสวิตช์ตัดการเชื่อมต่อกลางแจ้ง Usune เพิ่มขึ้นระหว่างการใช้งาน

A1: สาเหตุหลักที่ทำให้แรงบิดในการทำงานแบบแมนนวลเพิ่มขึ้นก็คือน้ำมันหล่อลื่นในส่วนที่หมุนอยู่ ระบบส่งกำลังแห้ง สกปรก หรือหมุดเพลาเป็นสนิมส่งผลให้ระบบส่งกำลังเพิ่มมากขึ้น ความต้านทาน วิธีแก้ไข: ขั้นแรก ให้หยุดการทำงาน หลังจากตรวจสอบแล้วว่าสวิตช์แยกอยู่ในตำแหน่งเปิดและ สายไฟฟ้าแรงสูงต่อสายดิน ถอดชิ้นส่วนที่หมุนอยู่ ทำความสะอาดสิ่งสกปรกและสนิมที่สะสมอยู่ แล้วทา ปริมาณสารหล่อลื่นที่เหมาะสม หากปัญหายังคงอยู่ โปรดติดต่อทีมบริการหลังการขายของ Usune ซ่อมมืออาชีพ โรงงาน Usune มีช่างซ่อมมืออาชีพและอะไหล่เพื่อให้การสนับสนุนอย่างทันท่วงที

คำถามที่ 2: Usune Isolation Switch Outdoor Manual Motorized สามารถใช้ในพื้นที่ที่มีการกัดกร่อนของสารเคมีอย่างรุนแรงได้หรือไม่? ถ้าเป็นเช่นนั้น ควรมีข้อควรระวังอะไรบ้าง?

A2: สามารถใช้ในพื้นที่ที่มีการกัดกร่อนของสารเคมีเล็กน้อยถึงปานกลาง ข้อควรระวังที่สำคัญ: 1. แจ้งให้ซัพพลายเออร์ทราบ ระดับการกัดกร่อนของสิ่งแวดล้อมเมื่อสั่งซื้อ Usune จะปรับแต่งการรักษาป้องกันการกัดกร่อน (เช่น การจุ่มร้อน) การชุบสังกะสีส่วนประกอบเหล็กเสริมและการเลือกฉนวนป้องกันการกัดกร่อนพิเศษ) 2. ทำความสะอาดสม่ำเสมอ พื้นผิวของฉนวนและชิ้นส่วนที่เป็นสื่อกระแสไฟฟ้าเพื่อขจัดสารกัดกร่อน 3. ลดระยะเวลาการตรวจสอบตามปกติ โดยเน้นการตรวจสอบพื้นผิวสัมผัสและสภาพฉนวนและเปลี่ยนชิ้นส่วนที่ชำรุดทันที สำหรับ พื้นที่ที่มีการกัดกร่อนของสารเคมีอย่างรุนแรง โปรดปรึกษาฝ่ายเทคนิคของ Usune เพื่อขอวิธีแก้ปัญหาที่ปรับแต่งตามความต้องการ

การจัดหาผลิตภัณฑ์และบริการหลังการขาย

สวิตช์แยก Usune แบบใช้มอเตอร์กลางแจ้งทุกตัวมาพร้อมกับอุปกรณ์ติดตั้งครบครันและ กลไกการทำงานที่ลูกค้าสั่ง พร้อมใบรับรองผลิตภัณฑ์ คู่มือการติดตั้งและการใช้งาน และรายการอุปกรณ์เสริม ในฐานะซัพพลายเออร์ที่มีรากฐานในประเทศจีน Usune มีระบบการผลิตและหลังการขายที่ครอบคลุม: โรงงานมีกระบวนการตรวจสอบคุณภาพอย่างเข้มงวดเพื่อให้แน่ใจว่าผลิตภัณฑ์ทุกชิ้นมีคุณสมบัติก่อนออกจากโรงงาน โรงงาน; ทีมงานบริการหลังการขายให้คำแนะนำในการติดตั้ง การแก้ไขจุดบกพร่อง การบำรุงรักษา และอื่นๆ การบริการ ตอบสนองความต้องการของลูกค้าตลอด 24 ชั่วโมง และมุ่งมั่นที่จะนำเสนอผลิตภัณฑ์คุณภาพสูงและ การบริการที่เอาใจใส่แก่ลูกค้าทั้งในประเทศและต่างประเทศ สร้างความสัมพันธ์ความร่วมมือระยะยาวและมั่นคง
