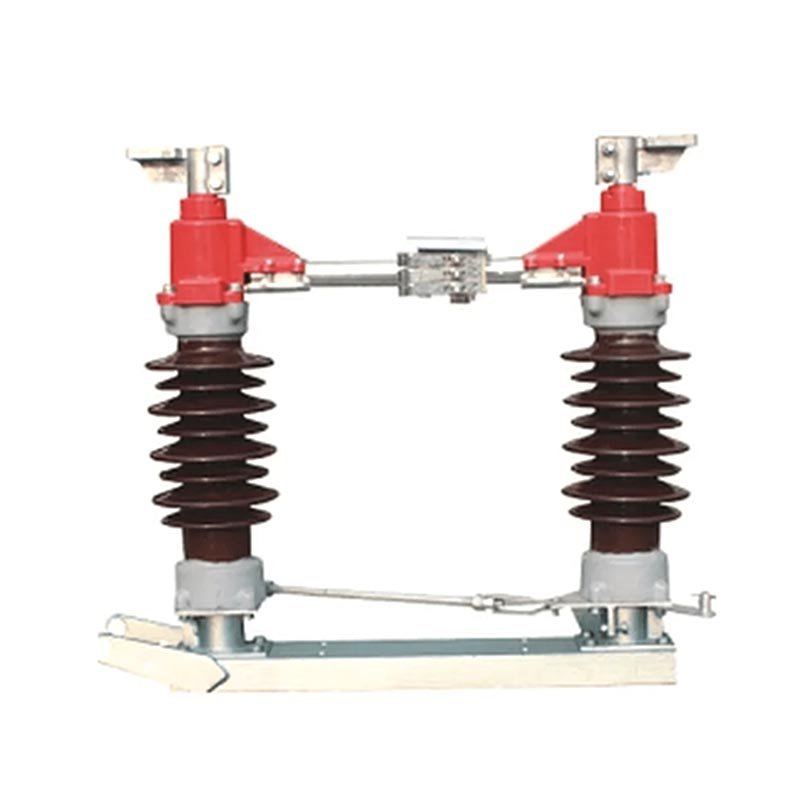

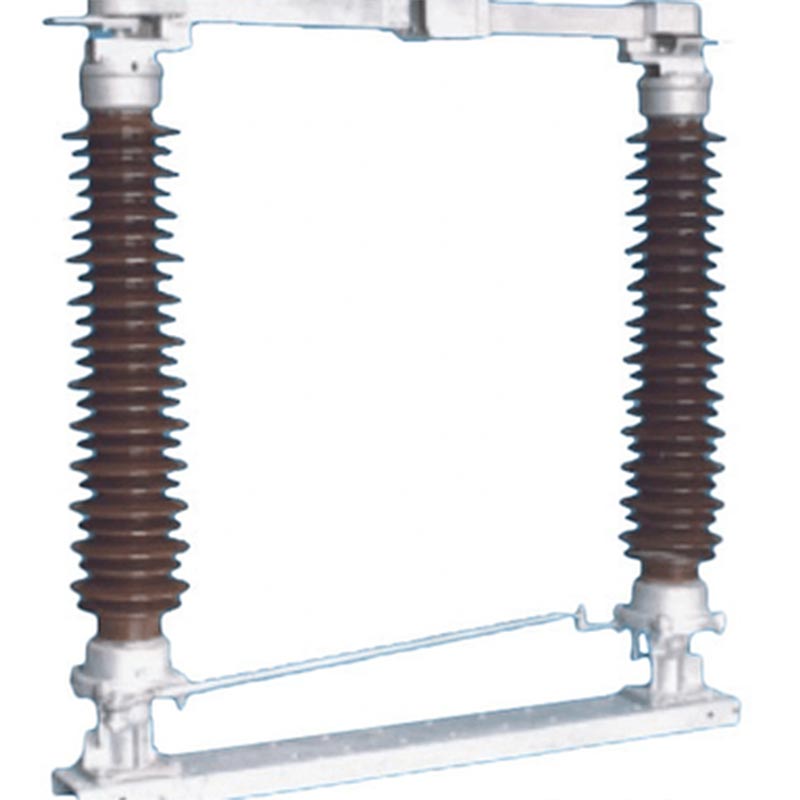

สวิตช์ตัดการเชื่อมต่อสถานีย่อยกลางแจ้ง Usune GW4 ซีรีส์เป็นผลิตภัณฑ์หลักที่พัฒนาขึ้นโดยอิสระและ ผลิตโดยบริษัทอูซูเนะ เหมาะสำหรับวงจรไฟฟ้ากระแสสลับที่มีความถี่พิกัด 50Hz และแรงดันไฟฟ้าพิกัด 35kV ถึง 170kV. ส่วนใหญ่จะใช้สำหรับการเปิดและปิดวงจรภายใต้สภาวะที่ไม่มีโหลด ถือเป็นความปลอดภัยที่ขาดไม่ได้ ส่วนประกอบในระบบส่งและจำหน่ายไฟฟ้า นอกจากนี้ยังสามารถใช้เป็นหน่วยพื้นฐานสำหรับผลิตภัณฑ์อนุพันธ์ได้อีกด้วย ในซีรีย์เดียวกัน นำเสนอความสามารถในการขยายที่แข็งแกร่งเพื่อตอบสนองความต้องการของโครงการที่หลากหลาย
สวิตช์ตัดการเชื่อมต่อสถานีย่อยกลางแจ้งใช้โครงสร้างสวิตช์แบบหมุนแนวนอนซึ่งมีความเสถียร ประสิทธิภาพทางกล ระดับฉนวนสูง ทนต่อมลภาวะที่แข็งแกร่ง และการติดตั้งที่สะดวกและ การบำรุงรักษา โดยแยกแหล่งจ่ายไฟได้อย่างมีประสิทธิภาพ ช่วยให้มั่นใจในความปลอดภัยของการบำรุงรักษาอุปกรณ์ไฟฟ้า และ ดำเนินการสลับแบบไม่มีโหลดเสร็จสมบูรณ์ ทำให้เหมาะสำหรับสภาพแวดล้อมกลางแจ้งที่รุนแรงต่างๆ เช่น ที่สูง ระดับความสูง อุณหภูมิต่ำ และมลภาวะที่รุนแรง
1. การแยกไฟฟ้า: ตัดการเชื่อมต่ออุปกรณ์จากโครงข่ายไฟฟ้าอย่างมีประสิทธิภาพ มั่นใจในความปลอดภัยในการบำรุงรักษา
บุคลากรและอุปกรณ์
2. ความสามารถในการรับน้ำหนักในระยะยาว: สามารถรับกระแสโหลดที่กำหนดได้อย่างเสถียรเป็นระยะเวลานาน ทำให้มั่นใจได้ถึงพลังงานที่ต่อเนื่อง
อุปทาน;
3. การสลับแบบไม่มีโหลด: ทำการสลับแบบไม่มีโหลดของสายและหม้อแปลงที่ไม่ได้โหลด รวมถึงการสลับบัสบาร์
การดำเนินงานที่ตอบสนองความต้องการการปรับเปลี่ยนที่ยืดหยุ่นของโครงข่ายไฟฟ้า
4. การป้องกันการต่อสายดิน: สามารถกำหนดค่าด้วยสวิตช์สายดินได้ตามต้องการเพื่อให้ได้การต่อสายดินของวงจรที่เชื่อถือได้
เพิ่มความปลอดภัยในการปฏิบัติงานอีกด้วย
เพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์และความปลอดภัยในการปฏิบัติงาน ซีรีส์ Usune GW4 จึงปฏิบัติตามมาตรฐานสากลอย่างเคร่งครัด มาตรฐานที่เชื่อถือได้ รวมถึง IEC 62271-102 "สวิตช์ตัดการเชื่อมต่อไฟฟ้าแรงสูง AC และสวิตช์สายดิน" และ IEC 60694 "เงื่อนไขทางเทคนิคทั่วไปสำหรับสวิตช์เกียร์ไฟฟ้าแรงสูงและเกียร์ควบคุม" โรงงานดำเนินการก กระบวนการตรวจสอบคุณภาพที่เข้มงวด ผลิตภัณฑ์แต่ละชิ้นผ่านการทดสอบประสิทธิภาพอย่างครอบคลุมก่อนออกเดินทาง โรงงานเพื่อให้แน่ใจว่าพารามิเตอร์ทั้งหมดเป็นไปตามข้อกำหนดมาตรฐาน
พารามิเตอร์ทางเทคนิคของผลิตภัณฑ์ซีรีส์ Usune GW4 มีหลายรุ่น เช่น GW4(A)-35(D)(W), GW4(A)-126(D)(W) และ GW4(A)-170(D)(W) โดยมีพิกัดกระแสตั้งแต่ 630A ถึง 2500A เหมาะสำหรับระดับแรงดันไฟฟ้าและโหลดที่แตกต่างกัน สถานการณ์ พารามิเตอร์ทางเทคนิคหลัก (ตัวชี้วัดหลัก) มีดังนี้:
| ซีรี่ส์โมเดล | แรงดันไฟฟ้า (kV) | จัดอันดับปัจจุบัน (A) | พิกัดกระแสไฟทนระยะเวลาอันสั้น (kA/s) | แรงดันไฟฟ้าทนแรงกระตุ้นฟ้าผ่า (kV) | ความต้านทานวงจรหลัก (μΩ) |
| GW4(เอ)-35(ล)(ญ) | 35 | 630-2500 | 20/4 - 40/4 | 170 - 118 | 50 - 80 |
| GW4(เอ)-126(ล)(ญ) | 126 | 630-2500 | 20/4 - 50/3 | 200 - 115 | 50 - 125 |
| GW4(เอ)-170(ล)(ญ) | 150 | 630-2500 | 20/4 - 50/3 | 200 - 115 | 50 - 125 |
นอกจากนี้ ผลิตภัณฑ์ยังติดตั้งกลไกการทำงานแบบแมนนวล CS11, CS17D และ CS14G และระบบไฟฟ้า CJ2 กลไกการดำเนินงาน การกำหนดค่าสวิตช์เสริมได้รับการปรับให้เหมาะสมตามประเภทของกลไกเพื่อให้มั่นใจ การดำเนินงานที่ยืดหยุ่นและเชื่อถือได้
การออกแบบที่ปิดผนึกสองชั้น ชุดประกอบเพลาได้รับการสนับสนุนโดยตลับลูกปืนแบบรัศมีสองตัว ช่วยป้องกันได้อย่างมีประสิทธิภาพ การบุกรุกของความชื้น ฝุ่น และก๊าซที่เป็นอันตราย
หน้าสัมผัสตรงกลางใช้นิ้วสัมผัสที่ทำงานเอง ทำให้ไม่จำเป็นต้องใช้สปริง มันขึ้นอยู่กับตัวมันเอง ความยืดหยุ่นในการยึดหน้าสัมผัส ทำให้หน้าสัมผัสมีความเสถียรและลดต้นทุนการบำรุงรักษา
วงจรนำไฟฟ้าหลักและสวิตช์กราวด์มีการติดตั้งกลไกที่เชื่อมต่อกันเพื่อให้มั่นใจว่า สวิตช์กราวด์ไม่สามารถปิดได้เมื่อวงจรหลักถูกปิด และในทางกลับกัน เพื่อป้องกันการทำงานผิดพลาด
การเชื่อมต่อที่ยืดหยุ่นภายในฐานขาออกได้รับการแก้ไขอย่างแน่นหนากับแกนนำไฟฟ้าและแผ่นขั้วต่อ ปราศจากน้ำมัน ตลับลูกปืนแบบหล่อลื่นในตัวช่วยให้หมุนได้อย่างราบรื่นและยืดอายุการใช้งาน
Usune มีทีมงาน R&D มืออาชีพที่มีประสบการณ์หลายปีในการออกแบบอุปกรณ์ไฟฟ้าแรงสูง ที่ โครงสร้างส่วนประกอบที่เป็นสื่อกระแสไฟฟ้าซีรีส์ GW4 ได้รับสิทธิบัตรแบบจำลองอรรถประโยชน์ระดับประเทศ นิ้วสัมผัสใช้ วัสดุใหม่ที่มีความแข็งแรงสูง ค่าการนำไฟฟ้าสูง และความยืดหยุ่นสูง หลีกเลี่ยงปัญหาต่างๆ เช่น การกัดกร่อนของสปริง แรงจับยึดลดลงเนื่องจากการหลอมด้วยความร้อน และเพิ่มความต้านทานการสัมผัส
ซีรีส์ GW4 เข้าสู่ตลาดมาหลายปีแล้ว โดยมีเทคโนโลยีการผลิตที่ครบถ้วนและประสิทธิภาพที่มั่นคง ส่วนประกอบที่หมุนได้มีการออกแบบที่ไม่ต้องบำรุงรักษา และชิ้นส่วนเกียร์ใช้หมุดสแตนเลสที่จับคู่กัน ด้วยบูชไนลอนที่มีโมลิบดีนัมไดซัลไฟด์ ส่วนประกอบที่เป็นเหล็กผ่านการชุบสังกะสีแบบจุ่มร้อนเพื่อให้แน่ใจว่ามีความเรียบเนียน การทำงานและการป้องกันสนิมในระยะยาว
ในฐานะผู้ผลิตมืออาชีพ Usune ปฏิบัติตามมาตรฐานสากลในกระบวนการผลิตอย่างเคร่งครัด ที่ โรงงานมีระบบการควบคุมคุณภาพที่ครอบคลุม ดูแลกระบวนการทั้งหมดตั้งแต่การจัดหาวัตถุดิบ เพื่อประกอบและทดสอบผลิตภัณฑ์ ผลิตภัณฑ์ผ่านการทดสอบและการรับรองที่เชื่อถือได้มากมายและ ประสิทธิภาพเป็นที่ยอมรับอย่างกว้างขวางในอุตสาหกรรม
Usune ให้ความสำคัญกับความพึงพอใจของลูกค้า โดยให้คำปรึกษาก่อนการขายอย่างครอบคลุม คำแนะนำในการติดตั้ง และ บริการบำรุงรักษาหลังการขาย สินค้ามีอายุการใช้งานยาวนานและค่าบำรุงรักษาต่ำและทางโรงงาน ให้การสนับสนุนหลังการขายอย่างครอบคลุมเพื่อแก้ไขข้อกังวลของลูกค้า
สวิตช์ตัดการเชื่อมต่อสถานีย่อยกลางแจ้ง Usune GW4 ซีรีส์ ได้รับการออกแบบมาสำหรับสภาพแวดล้อมกลางแจ้งที่รุนแรง การจัดแสดง การปรับตัวด้านสิ่งแวดล้อมที่แข็งแกร่ง เงื่อนไขการใช้งานต้องเป็นไปตามข้อกำหนดต่อไปนี้: ระดับความสูงไม่เกิน 2,000 ม.; อุณหภูมิแวดล้อม -40°C ถึง +40°C; ความเร็วลมไม่เกิน 34m/s; ความรุนแรงของแผ่นดินไหวไม่เกิน 8 องศา ความหนาของน้ำแข็งไม่เกิน 10 มม. ไม่มีฝุ่นหนา การกัดกร่อนของสารเคมี การสั่นสะเทือนที่รุนแรง และ อันตรายจากไวไฟ/ระเบิด; และฐานรากติดตั้งระดับ หากสภาพแวดล้อมการใช้งานของผู้ใช้เกิน ข้อกำหนดข้างต้นสามารถเจรจาโซลูชันแบบกำหนดเองกับ Usune ได้

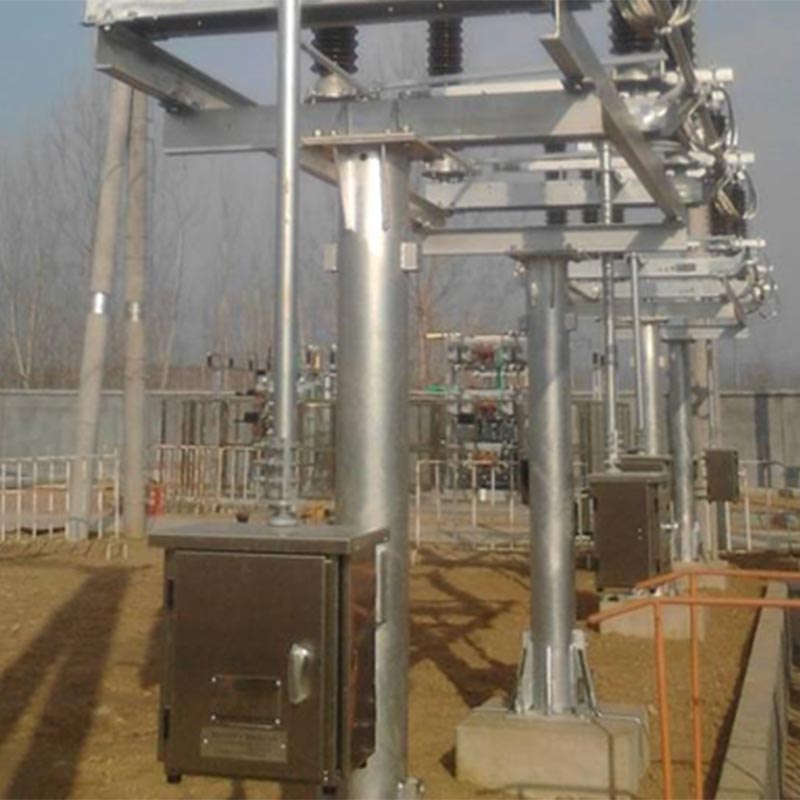

ชื่อโครงการ: โครงการปรับปรุงสถานีไฟฟ้าย่อยกลางแจ้ง 110kV ในภาคเหนือของจีน
ที่มาของโครงการ: สถานีย่อยนี้ตั้งอยู่ในเมืองทางตอนเหนือของจีน ประสบกับฤดูหนาวที่รุนแรง (ขั้นต่ำ อุณหภูมิ -35°C) และมีลมแรงบ่อยครั้ง สวิตช์ตัดการเชื่อมต่อเดิมประสบปัญหาอุณหภูมิต่ำต่ำ ความต้านทาน การทำงานไม่เสถียร และค่าบำรุงรักษาสูง หลังจากเปรียบเทียบอย่างครอบคลุมแล้วทีมงานโครงการ เลือกสวิตช์ตัดการเชื่อมต่อสถานีย่อย Usune GW4-126(D)(W)/1250 Usune จัดหาผลิตภัณฑ์ที่สมบูรณ์ บริการแนะนำชุดและการติดตั้ง
ผลลัพธ์การใช้งาน: ผลิตภัณฑ์ทำงานได้อย่างเสถียรเป็นเวลา 3 ปีหลังจากการว่าจ้าง ซึ่งแสดงให้เห็นได้อย่างยอดเยี่ยม ทนต่ออุณหภูมิต่ำและต้านทานลม การดำเนินการเปิดและปิดมีความยืดหยุ่นและเชื่อถือได้ ที่ ฟังก์ชั่นหน้าสัมผัสที่ทำความสะอาดตัวเองช่วยป้องกันความล้มเหลวของหน้าสัมผัสที่เกิดจากการสะสมของฝุ่นและหิมะได้อย่างมีประสิทธิภาพ และ การออกแบบที่ไม่ต้องบำรุงรักษาช่วยลดภาระงานบำรุงรักษารายวันของสถานีย่อย เจ้าของโครงการอย่างสูง ตระหนักถึงประสิทธิภาพและบริการหลังการขายของผลิตภัณฑ์ Usune และได้ลงนามความร่วมมือระยะยาว ได้ทำข้อตกลงกับ Usune โดยกำหนดให้เป็นผู้ผลิตที่ได้รับมอบหมายสำหรับโครงการปรับปรุงสถานีย่อยในภายหลัง
A1: ขั้นแรก ให้ตรวจดูด้วยสายตาว่าก้านสูบผิดรูปหรือไม่ ข้อต่อหลวมหรือไม่ และไม่ว่า แคลมป์หลวมหรือลื่นไถล จำเป็นต้องเปลี่ยนก้านสูบที่ผิดรูป จำเป็นต้องมีข้อต่อและที่หนีบหลวม ขันให้แน่นด้วยประแจทอร์คตามแรงบิดที่ระบุในคู่มือ (ดูตารางที่ 5) ถ้าเป็นคู่มือ แรงบิดในการทำงานเพิ่มขึ้นอย่างมาก อาจเกิดจากการแห้งของสารหล่อลื่นบนชิ้นส่วนที่หมุนอยู่ หรือสนิมบน หมุดเพลา ทำความสะอาดและหล่อลื่นชิ้นส่วนที่หมุนเพื่อให้การทำงานราบรื่น
A2: ผลิตภัณฑ์ได้รับการออกแบบมาให้ไม่ต้องบำรุงรักษา แต่แนะนำให้ตรวจสอบและบำรุงรักษาเป็นประจำเพื่อให้มั่นใจ การทำงานที่มั่นคงในระยะยาว: ควรทำการตรวจสอบนอกสถานที่อย่างง่ายทุกๆ 2 ปี เมื่อออกจากบริการ การบำรุงรักษาควรทำทุกๆ 5 ปีหรือทุกๆ 2,000 การดำเนินงาน ควรมีการยกเครื่องครั้งใหญ่ทุกครั้ง 10 ปีหรือทุกๆ 5,000 การดำเนินงาน จุดบำรุงรักษาที่สำคัญ ได้แก่ การตรวจสอบความสมบูรณ์ของชิ้นส่วนเครื่องจักรกล และ ฉนวน การวัดความต้านทานของวงจรนำไฟฟ้าหลัก การตรวจสอบความแน่นของสลักเกลียว และการทดสอบ สถานะการทำงานของสวิตช์เสริมและอุปกรณ์ไฟฟ้าที่เชื่อมต่อกัน
1. ความครบถ้วนสมบูรณ์ของผลิตภัณฑ์: สวิตช์ตัดการเชื่อมต่อซีรีส์ Usune GW4 และสวิตช์กราวด์ที่จัดส่งมาด้วย อุปกรณ์เสริมในการติดตั้งและกลไกการทำงานที่ผู้ใช้สั่งพร้อมใบรับรองผลิตภัณฑ์ คู่มือการติดตั้งและใช้งาน และรายการอุปกรณ์เสริมเพื่อให้แน่ใจว่าการติดตั้งและใช้งานราบรื่น
2. คำแนะนำในการสั่งซื้อเมื่อสั่งซื้อกรุณาระบุรุ่นสินค้า ชื่อ พิกัดกระแส พิกัดแรงดันไฟฟ้า ไม่ว่าจะเป็น มีการกำหนดค่าสวิตช์กราวด์ (กราวด์เดี่ยว/กราวด์คู่); ประเภท รุ่น และชื่อของการดำเนินงาน กลไก; ระดับแหล่งจ่ายไฟและแรงดันไฟฟ้าของล็อคแม่เหล็กไฟฟ้า (ถ้ามี) รูปแบบและการควบคุมแรงดันไฟฟ้าของ กลไกการทำงานด้วยไฟฟ้า (ถ้ามี) หากจำเป็นต้องใช้เอกสารทางเทคนิคพิเศษหรืออุปกรณ์ติดตั้ง โปรดระบุเมื่อสั่งซื้อ
1. ฐานสัมผัสนิ้ว
2. การใช้นิ้วสัมผัส
3. แผ่นล็อคแม่เหล็ก
4. โบลท์
5. ติดต่อ
รูปที่ 2 แผนผังของจุดสัมผัสทางไฟฟ้าที่โดดเด่น
1. หัวสัมผัสแบบคงที่ของมีดกราวด์
2. ติดต่อนิ้ว
3. แผ่นวางตำแหน่ง
4. ท่อมีดกราวด์
รูปที่ 3 แผนผังตำแหน่งของท่อกราวด์และแผ่นกำหนดตำแหน่ง
รูปที่ 4 แผนผังการยก
