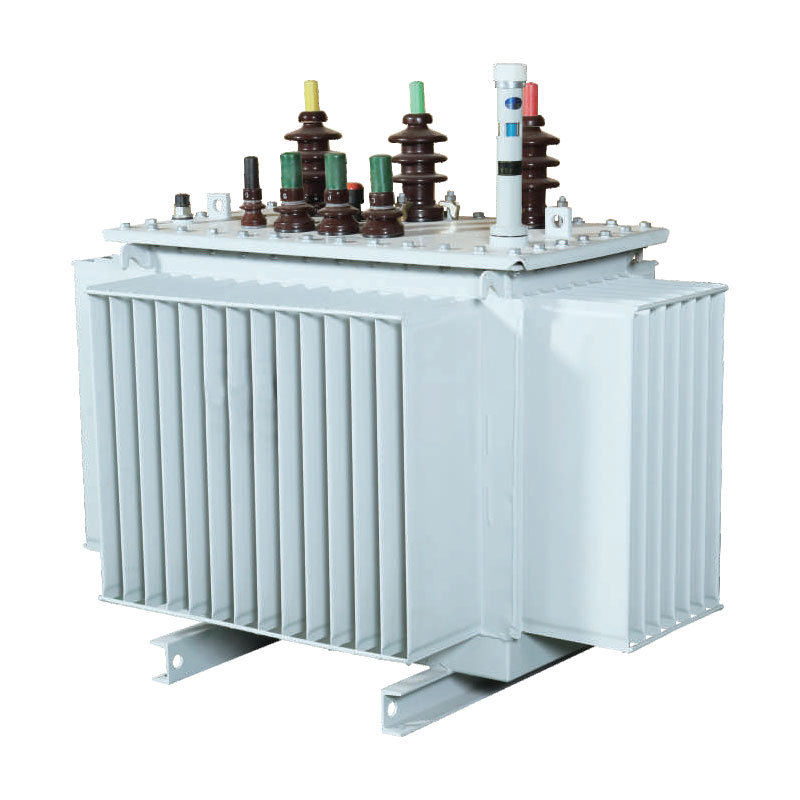

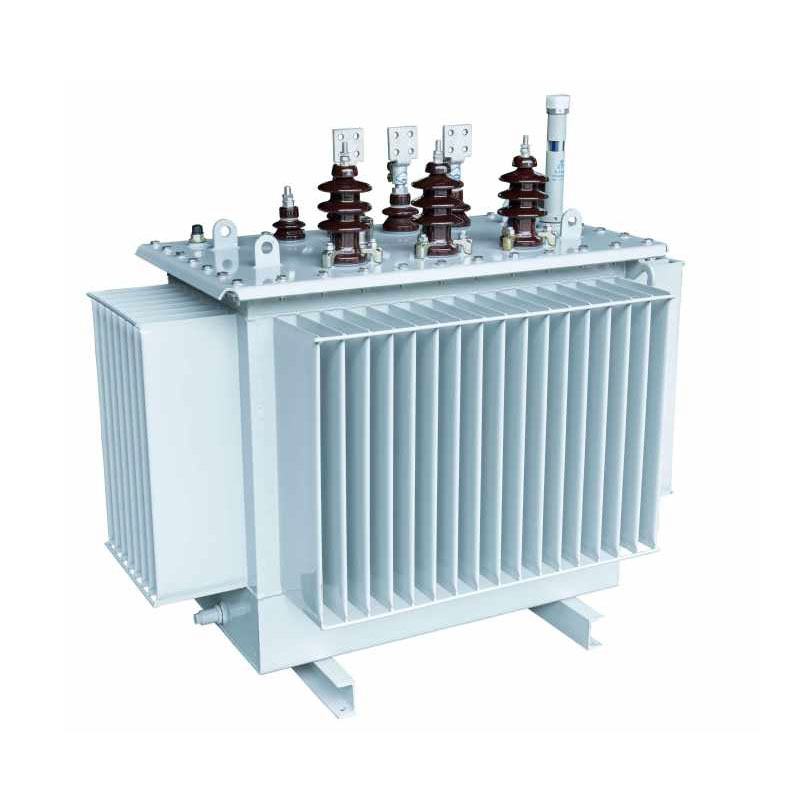

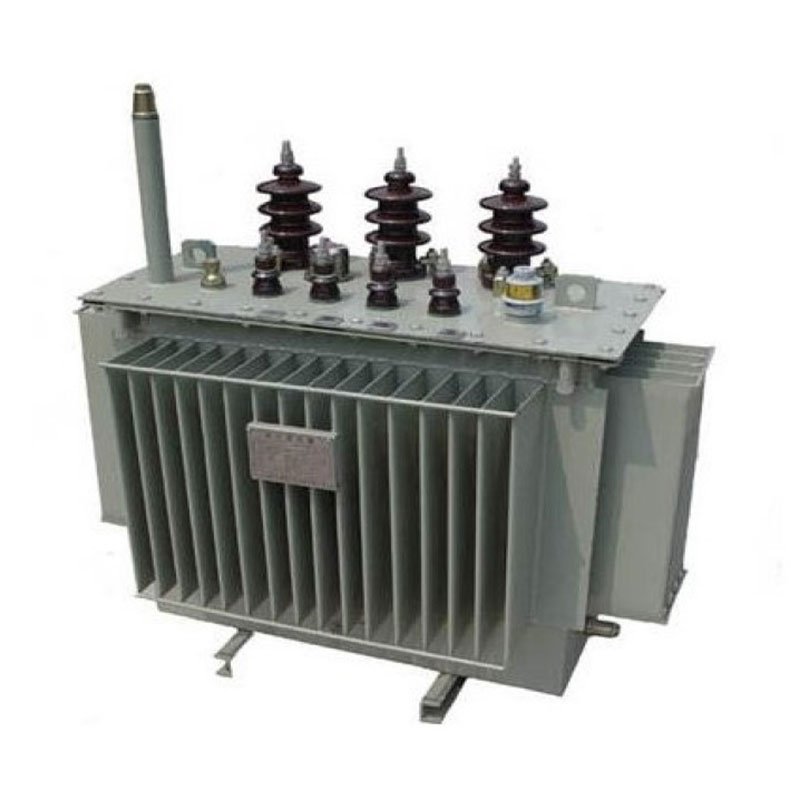

หม้อแปลงระบายความร้อนด้วยตัวเองแบบแช่น้ำมันขนาด 630kVA นี้เป็นตัวแทนของระบบจำหน่ายประสิทธิภาพสูงรุ่นใหม่ หม้อแปลงไฟฟ้า แกนกลางใช้การออกแบบรอยแผลแบบ 3 มิติตามรูปแบบสามเหลี่ยมด้านเท่า เพื่อให้มั่นใจว่าเป็นรอยที่สั้นที่สุด และเส้นทางแม่เหล็กที่มีความยาวเท่ากันสำหรับทั้งสามเฟสโดยไม่มีช่องว่างอากาศเป็นศูนย์ ในขณะที่หน้าตัดของคอลัมน์แกนกลาง ประมาณเป็นวงกลม เมื่อเทียบกับอุปกรณ์แบบดั้งเดิม จะช่วยลดการสูญเสียและเสียงรบกวนได้อย่างมีประสิทธิภาพ และแม่นยำ ความสมดุลแบบสามเฟส ลดฮาร์โมนิคที่สาม และให้ประสิทธิภาพทางไฟฟ้าที่ได้รับการปรับปรุงอย่างมีนัยสำคัญ
รองรับระดับแรงดันไฟฟ้า 10kV, 20kV และ 36kV หน่วยนี้ใช้วิธีการระบายความร้อนด้วยตัวเองแบบแช่น้ำมัน ซึ่งไม่จำเป็นต้อง อุปกรณ์ทำความเย็นภายนอก ช่วยให้ใช้งานและบำรุงรักษาได้ง่าย รวมถึงสามารถปรับตัวให้เข้ากับการทำงานต่างๆ ได้ดี เงื่อนไข มีการใช้กันอย่างแพร่หลายในกริดในเมืองและชนบท สถานประกอบการอุตสาหกรรมและเหมืองแร่ และสถานีย่อยแบบรวม การใช้งาน ด้วยการสนับสนุนจากห่วงโซ่อุปทานที่ครบวงจร Usune ซึ่งเป็นซัพพลายเออร์อุปกรณ์ไฟฟ้าที่เชื่อถือได้ จึงมีมาตรฐาน ผลิตภัณฑ์คุณภาพสูงและบริการสนับสนุนที่ครอบคลุมแก่ลูกค้าทั่วโลก
แกนกลางสร้างจากแผ่นเหล็กซิลิกอนที่มีเกรนซึ่งมีความสามารถในการซึมผ่านสูง ประมวลผลโดยใช้ GEORG นำเข้า อุปกรณ์ตัดขวางและเทคนิคการต่อแบบไร้รอยต่อ 45° เพื่อขจัดช่องว่างอากาศของวงจรแม่เหล็กอย่างสมบูรณ์ ที่ แผ่นงานจะถูกสร้างเป็นหน้าตัดแบบวงกลมหลายขั้นตอน ซึ่งช่วยลดการฝืนแม่เหล็กและไม่มีโหลดได้อย่างมาก การสูญเสียและเสียงรบกวนในการทำงาน การออกแบบนี้ช่วยแก้ไขปัญหาทั่วไปของหม้อแปลงแบบเดิม เช่น ไฟสามเฟส ความไม่สมดุลและการสูญเสียสูง—จึงรับประกันการดำเนินงานระยะยาวและสิ้นเปลืองน้อย
การพันขดลวดไฟฟ้าแรงสูงใช้โครงสร้างทรงกระบอก ในขณะที่การพันขดลวดแรงดันต่ำเสนอทางเลือกระหว่าง การกำหนดค่าทรงกระบอกและฟอยล์เพื่อให้เหมาะสมกับสภาพการทำงานเฉพาะ การออกแบบนี้ช่วยเพิ่มประสิทธิภาพฟลักซ์แม่เหล็ก การกระจายตัวช่วยเพิ่มความต้านทานของอุปกรณ์ต่อการลัดวงจรและไฟกระชากฟ้าผ่าได้อย่างมีประสิทธิภาพในขณะเดียวกัน ป้องกันความร้อนสูงเกินไปเฉพาะที่ ช่วยให้มั่นใจได้ถึงเสถียรภาพในการทำงานที่เหนือกว่าและความต้านทานการรบกวน เหมาะสำหรับสภาพแวดล้อมที่ซับซ้อน เช่น พื้นที่อุตสาหกรรมและโครงข่ายไฟฟ้ากลางแจ้ง
ถังผลิตจากเหล็กรีดเย็นที่มีความแม่นยำโดยใช้สายการผลิตถังลูกฟูกเฉพาะและ มีการเคลือบพื้นผิวป้องกันการกัดกร่อน ทำให้สามารถทนต่อสภาวะที่ไม่เอื้ออำนวย เช่น การสัมผัสน้ำมัน และ การกัดกร่อนของสารเคมี การออกแบบลูกฟูกผสมผสานการกระจายความร้อนที่มีประสิทธิภาพเข้ากับการเปลี่ยนรูปแบบปรับเปลี่ยนได้ ความสามารถ; รองรับการขยายตัวและการหดตัวจากความร้อนของน้ำมันฉนวน รักษาอากาศให้สมบูรณ์ ซีลเพื่อชะลอการเสื่อมสภาพของน้ำมัน และยืดอายุการใช้งานของอุปกรณ์ได้อย่างมาก
หม้อแปลงระบายความร้อนด้วยตัวเองแบบแช่น้ำมันขนาด 630kVA ใช้โครงสร้างฉนวน Class A ที่มีศูนย์กลางสูงและสูง ขดลวดแรงดันต่ำ ฉนวนระหว่างคอยล์ใช้การออกแบบคอมโพสิต โดยผสมผสานปลอกกระดาษแข็งเข้ากับขนาดเล็ก ช่องว่างน้ำมัน—เพื่อให้มั่นใจถึงความเป็นฉนวนสูงและประสิทธิภาพการซีลที่ดีเยี่ยม การออกแบบนี้ช่วยลดปัญหาได้อย่างมีประสิทธิภาพ ความเสี่ยงด้านความปลอดภัย เช่น การรั่วไหล การลัดวงจร และฉนวนพัง รองรับการทำงานต่อเนื่องตลอด 24 ชั่วโมง และ เป็นไปตามมาตรฐานความปลอดภัยด้านพลังงานของประเทศ
หม้อแปลงระบายความร้อนด้วยตัวเองแบบแช่น้ำมันขนาด 630kVA มอบความสามารถในการประหยัดพลังงานและลดคาร์บอนได้เป็นพิเศษ สูตรมาตรฐานช่วยให้คำนวณค่าไฟฟ้าต่อปีและการปล่อยก๊าซคาร์บอนได้อย่างแม่นยำ การสนับสนุนที่ขับเคลื่อนด้วยข้อมูลสำหรับการอัพเกรดประสิทธิภาพพลังงานขององค์กรและการจัดการต้นทุน สูตรหลักมีดังนี้:
1. สูตรค่าไฟฟ้ารายปี: ค่าไฟฟ้ารายปี (CNY/ปี) = [การสูญเสียที่ไม่มีโหลด (kW) + การสูญเสียโหลด (kW) × (เฉลี่ย
โหลดแฟคเตอร์)²] × 365 × 24 × ราคาค่าไฟฟ้า
2. สูตรการปล่อย CO₂ รายปี: การปล่อยก๊าซคาร์บอนต่อปี (กก.) = [การสูญเสียขณะไม่มีโหลด (kW) + การสูญเสียโหลด (kW) × (โหลดเฉลี่ย
ปัจจัย)²] × 365 × 24 × ปัจจัยการปล่อยคาร์บอน (กก.-CO₂/kWh)
เมื่อเปรียบเทียบกับหม้อแปลงแบบดั้งเดิมที่ล้าสมัย ผลิตภัณฑ์นี้มีคุณสมบัติไม่มีโหลดและการสูญเสียโหลดต่ำกว่าอย่างเห็นได้ชัด ลดต้นทุนค่าไฟฟ้าและการปล่อยก๊าซคาร์บอนตามนโยบายการอัพเกรดพลังงานสีเขียว ให้ราคาสูง ความคุ้มทุนสำหรับการดำเนินงานระยะยาวและระยะเวลาคืนทุนสั้น มอบมูลค่าทั้งทางเศรษฐกิจและสิ่งแวดล้อม
| ความจุที่กำหนด (kVA) | เอชวี (กิโลโวลต์) | ช่วงการกรีดไฟฟ้าแรงสูง | เลเวล (กิโลโวลต์) | กลุ่มเวกเตอร์ | การสูญเสียขณะไม่มีโหลด (kW) | การสูญเสียน้ำหนัก (กิโลวัตต์) | กระแสไฟไม่โหลด (%) | ความต้านทาน (%) | น้ำหนักรวม (กก.) | ยาว×กว้าง×สูง (มม.) | ศูนย์ติดตั้ง / รูติดตั้ง (มม.) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | หยิน0 ไดน์11 |
100 | 630/600 | 1.8 | 4.0 | 335 | 1,030×690×860 | 400x400/4xφ14 |
| 50 | 130 | 910/870 | 1.6 | 410 | 1,045×700×925 | 400x400/4×φ14 | |||||
| 63 | 150 | 1090/1040 | 1.5 | 460 | 1,075×710×940 | 400x400/4×φ14 | |||||
| 80 | 180 | 1310/1250 | 1.4 | 490 | 1080×715×995 | 400×400/4×φ19 | |||||
| 100 | 200 | 1580/1500 | 1.3 | 550 | 1110×730×1020 | 40×400(50)14×019 | |||||
| 125 | 240 | 1890/1800 | 1.2 | 615 | 1135×740×1035 | 40x×400(50)4×019 | |||||
| 160 | 280 | 2310/2200 | 1.1 | 695 | 1155×755×1050 | 550×550/4×φ19 | |||||
| 200 | 340 | 2730/2600 | 1 | 790 | 1200×770×1075 | 550×550/4×φ19 | |||||
| 250 | 400 | 3200/3050 | 0.9 | 930 | 1240×800×1100 | 550×550/4xφ19 | |||||
| 315 | 480 | 3830/3650 | 0.8 | 1110 | 1305×840×1120 | 550×550/4×φ19 | |||||
| 400 | 570 | 4520/4300 | 0.7 | 1290 | 1390×900×1160 | 660×660/4xφ19 | |||||
| 500 | 680 | 5410/5150 | 0.7 | 1510 | 1500×990×1195 | 660×660/4×φ19 | |||||
| 630 | 810 | 6200 | 0.6 | 4.5 | 1730 | 1580×1030×1305 | 660×660/4xφ19 | ||||
| 800 | 980 | 7500 | 0.6 | 2075 | 1705×1140×1360 | 820×820/4×φ19 | |||||
| 1000 | 1150 | 10300 | 0.5 | 2490 | 1730×1290×1395 | 820×820/4×φ19 | |||||
| 1250 | 1360 | 12000 | 0.4 | 2960 | 1780×1320×1480 | 820×820/4×φ19 | |||||
| 1600 | 1640 | 14500 | 0.4 | 3515 | 1890×1430×1520 | 820×820/4×φ19 | |||||
| 2000 | 1940 | 18300 | 0.4 | 5 | 4880 | 2050×1360×1840 | 820×820/4×φ19 | ||||
| 2500 | 2290 | 21200 | 0.4 | 6010 | 2170×1430×2015 | 1070×1070/4×φ19 |
หมายเหตุ: สำหรับทรานส์ฟอร์มเมอร์ที่มีความจุพิกัด 500 kVA และต่ำกว่า การสูญเสียโหลดเหนือทางลาดในตารางคือ ใช้ได้กับ ไดน์11 กลุ่มการเชื่อมต่อ และการสูญเสียโหลดด้านล่างทางลาดใช้ได้กับกลุ่มการเชื่อมต่อ Yyn0
| ความจุที่กำหนด (kVA) | เอชวี (กิโลโวลต์) | ช่วงการกรีดไฟฟ้าแรงสูง | เลเวล (กิโลโวลต์) | กลุ่มเวกเตอร์ | การสูญเสียขณะไม่มีโหลด (kW) | การสูญเสียน้ำหนัก (กิโลวัตต์) | กระแสไฟไม่โหลด (%) | ความต้านทาน (%) | น้ำหนักรวม (กก.) | ยาว×กว้าง×สูง (มม.) | ศูนย์ติดตั้ง / รูติดตั้ง (มม.) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | หยิน0 ไดน์11 |
80 | 630/600 | 1.8 | 4.0 | 345 | 1175×685×925 | 400×400/4xφ14 |
| 50 | 100 | 910/870 | 1.6 | 430 | 1190×700×985 | 400×400/4xφ14 | |||||
| 63 | 110 | 1090/1040 | 1.5 | 500 | 1210×710×1015 | 400×400/4xφ14 | |||||
| 80 | 130 | 1310/1250 | 1.4 | 570 | 1240×730×1080 | 400×400/4xφ19 | |||||
| 100 | 150 | 1580/1500 | 1.3 | 590 | 1255×730×1095 | 400×400(550)4×Q19 | |||||
| 125 | 170 | 1890/1800 | 1.2 | 675 | 1300×740×1255 | 400×400(50)4×Q19 | |||||
| 160 | 200 | 2310/2200 | 1.1 | 755 | 1330×760×1275 | 550×550/4xφ19 | |||||
| 200 | 240 | 2730/2600 | 1 | 870 | 1360×770×1300 | 550×550/4xφ19 | |||||
| 250 | 290 | 3200/3050 | 0.9 | 1035 | 1390×800×1340 | 550×550/4xφ19 | |||||
| 315 | 340 | 3830/3650 | 0.8 | 1200 | 1440×820×1375 | 550×550/4xφ19 | |||||
| 400 | 410 | 4520/4300 | 0.7 | 1390 | 1470×830×1415 | 660×660/4xφ19 | |||||
| 500 | 480 | 5410/5150 | 0.7 | 1590 | 1545×950×1445 | 660×660/4xφ19 | |||||
| 630 | 570 | 6200 | 0.6 | 4.5 | 1950 | 1650×1000×1565 | 660×660/4xφ19 | ||||
| 800 | 700 | 7500 | 0.6 | 2375 | 1975×1060×1690 | 820×820/4xφ19 | |||||
| 1000 | 830 | 10300 | 0.5 | 2685 | 2160×1240×1725 | 820×820/4×φ19 | |||||
| 1250 | 970 | 12000 | 0.4 | 3110 | 2200×1260×1820 | 820×820/4xφ19 | |||||
| 1600 | 1170 | 14500 | 0.4 | 3800 | 2260×1320×1890 | 820×820/4xφ19 | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 5005 | 2540×1290×2225 | 820×820/4xφ19 | ||||
| 2500 | 1830 | 21200 | 0.4 | 6310 | 2625×1360×2395 | 1070×1070/4×φ19 |
| ความจุที่กำหนด (kVA) | เอชวี (กิโลโวลต์) | ช่วงการกรีดไฟฟ้าแรงสูง | เลเวล (กิโลโวลต์) | กลุ่มเวกเตอร์ | การสูญเสียขณะไม่มีโหลด (kW) | การสูญเสียน้ำหนัก (กิโลวัตต์) | กระแสไฟไม่โหลด (%) | ความต้านทาน (%) | น้ำหนักรวม (กก.) | ยาว×กว้าง×สูง (มม.) | ศูนย์ติดตั้ง / รูติดตั้ง (มม.) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | หยิน0 ไดน์11 |
80 | 505/480 | 1.8 | 4.0 | 390 | 1210×705×935 | 400×400/4×φ14 |
| 50 | 100 | 730/695 | 1.6 | 495 | 1255×715×1020 | 400×400/4×φ14 | |||||
| 63 | 110 | 870/830 | 1.5 | 540 | 1240×725×1045 | 400×400/4×φ14 | |||||
| 80 | 130 | 1050/1000 | 1.4 | 620 | 1270×740×1105 | 400×400/4×φ19 | |||||
| 100 | 150 | 1265/1200 | 1.3 | 685 | 1295×750×1120 | 40×40(550)14×019 | |||||
| 125 | 170 | 1510/1440 | 1.2 | 775 | 1345×760×1285 | 40×400(550)14×019 | |||||
| 160 | 200 | 1850/1760 | 1.1 | 890 | 1360×780×1325 | 550×550/4×φ19 | |||||
| 200 | 240 | 2185/2080 | 1 | 1005 | 1415×790×1340 | 550×550/4×φ19 | |||||
| 250 | 290 | 2560/2440 | 0.9 | 1130 | 1450×810×1360 | 550×550/4×φ19 | |||||
| 315 | 340 | 3065/2920 | 0.8 | 1320 | 1495×830×1410 | 550×550/4×φ19 | |||||
| 400 | 410 | 3615/3440 | 0.7 | 1445 | 1510×840×1435 | 660×660/4×φ19 | |||||
| 500 | 480 | 4330/4120 | 0.7 | 1735 | 1555×855×1495 | 660×660/4×φ19 | |||||
| 630 | 570 | 4960 | 0.6 | 4.5 | 2080 | 1655×905×1610 | 660×660/4×φ19 | ||||
| 800 | 700 | 6000 | 0.6 | 2465 | 1960×910×1725 | 820×820/4×φ19 | |||||
| 1000 | 830 | 8240 | 0.5 | 2755 | 2060×1210×1765 | 820×820/4×φ19 | |||||
| 1250 | 970 | 9600 | 0.4 | 3480 | 1590×1120×1940 | 820×820/4×φ19 | |||||
| 1600 | 1170 | 11600 | 0.4 | 4110 | 1670×1180×1770 | 820×820/4×φ19 | |||||
| 2000 | 1550 | 14640 | 0.4 | 5 | 5610 | 2240×1140×2495 | 820×820/4×φ19 | ||||
| 2500 | 1830 | 16960 | 0.4 | 6735 | 2315×1210×2670 | 1070×1070/4×φ19 |
ในโครงการอัพเกรดโครงข่ายไฟฟ้าในชนบทในเจ้อเจียง อุปกรณ์ที่ล้าสมัยและมีการสูญเสียสูงได้ถูกแทนที่ด้วยชุดงาน ที่อยู่ ปัญหาต่างๆ เช่น ความผันผวนของโหลดอย่างมีนัยสำคัญ ความไม่สมดุลของสามเฟส และฮาร์โมนิกที่มากเกินไป ผลิตภัณฑ์—ใช้ประโยชน์จากข้อดีของแกนบาดแผล 3 มิติเพื่อการรักษาเสถียรภาพและความสมดุลของแรงดันไฟฟ้า—ได้รับการปรับปรุงโดยพื้นฐาน คุณภาพแหล่งจ่ายไฟ การวัดภาคสนามแสดงให้เห็นการลดลงมากกว่า 30% ในการสูญเสียที่ไม่มีโหลดต่อหน่วย และลดลง 40% อัตราความล้มเหลวของแหล่งจ่ายไฟสำหรับพื้นที่จำหน่าย หน่วยนี้เหมาะอย่างยิ่งกับการดำเนินงานในชนบทที่ซับซ้อน เงื่อนไขอำนวยความสะดวกในการอัพเกรดกริดประหยัดพลังงาน
สถานีชาร์จรถบรรทุกหนักในซูโจวได้ใช้หม้อแปลงรุ่นนี้หลายหน่วยเพื่อรองรับ การดำเนินการที่เกี่ยวข้องกับการสตาร์ท/หยุดกองชาร์จบ่อยครั้งและการเปลี่ยนแปลงโหลดกะทันหัน ด้วยความร้อนที่ดีเยี่ยม ประสิทธิภาพการกระจายตัว (การระบายความร้อนด้วยน้ำมัน) หม้อแปลงไฟฟ้าจะรักษาขดลวดที่เสถียรและควบคุมได้ อุณหภูมิระหว่างการทำงานเต็มพิกัดโดยไม่มีการเดินทางที่เกี่ยวข้องกับความร้อนสูงเกินไป ซึ่งจะทำให้มั่นใจได้ว่าตลอด 24 ชั่วโมงจะไม่ถูกรบกวน การดำเนินงานของสถานี ลดต้นทุนที่เกี่ยวข้องกับการบำรุงรักษาและการหยุดทำงานได้อย่างมีประสิทธิภาพ
ผลิตภัณฑ์รองรับพิกัดแรงดันไฟฟ้ากระแสสูงหลักทั้งหมด (10kV, 20kV และ 36kV) และเหมาะสำหรับการใช้งาน เช่น การอัพเกรดกริดในเมืองและชนบท การจ่ายพลังงานในอุตสาหกรรมและเหมืองแร่ สถานีชาร์จ และ สถานีย่อยสำเร็จรูปหรือแบบแยกส่วน มีการออกแบบระบายความร้อนด้วยตัวเองแบบไม่มีพัดลมและแช่น้ำมัน เหมาะสำหรับการใช้งานกลางแจ้ง การติดตั้ง; ทนทานต่ออุณหภูมิสุดขั้ว ฝุ่น และการกัดกร่อนระดับเล็กน้อย สู่สภาวะการทำงานต่างๆ
คุณสมบัติการประหยัดพลังงานหลักของผลิตภัณฑ์คือโครงสร้างแกนบาดแผลแบบไม่มีช่องว่าง 3 มิติ ซึ่งลดระดับแม่เหล็กลงอย่างมาก การสูญเสียวงจร ไม่มีโหลด และโหลด ในขณะที่ลดการสูญเสียฮาร์มอนิกและความร้อนได้อย่างมีประสิทธิภาพ ภายใต้มาตรฐาน สภาพการทำงานจะช่วยลดการใช้พลังงานโดยรวมลงได้ 20%–30% เมื่อเทียบกับอุปกรณ์ทั่วไปของ ความจุเดียวกัน สิ่งนี้นำไปสู่การประหยัดค่าไฟฟ้ารายปีได้อย่างมากและลดการปล่อยก๊าซคาร์บอนสอดคล้องกัน ด้วยนโยบายพลังงานสีเขียวและมอบผลประโยชน์ทางเศรษฐกิจที่โดดเด่นในระยะยาว
อุปกรณ์นี้ใช้ถังน้ำมันลูกฟูกแบบแยกอากาศและวัสดุฉนวนป้องกันการกัดกร่อนคลาส A ซึ่ง ชะลอการเสื่อมสภาพของน้ำมันและตัวเครื่องได้อย่างมาก ส่งผลให้อายุการใช้งานยาวนานกว่ามาตรฐาน หม้อแปลงไฟฟ้า มีอัตราความล้มเหลวต่ำและทนทานต่อแรงกระแทกและการรบกวนได้ดี การบำรุงรักษาตามปกติ ต้องการเพียงการตรวจสอบระดับน้ำมันและสถานะฉนวนเป็นระยะๆ เท่านั้น ทำให้ O&M ง่ายและคุ้มต้นทุน - เหมาะอย่างยิ่ง สำหรับสถานการณ์ที่ต้องดำเนินการระยะยาวและไม่หยุดชะงัก
