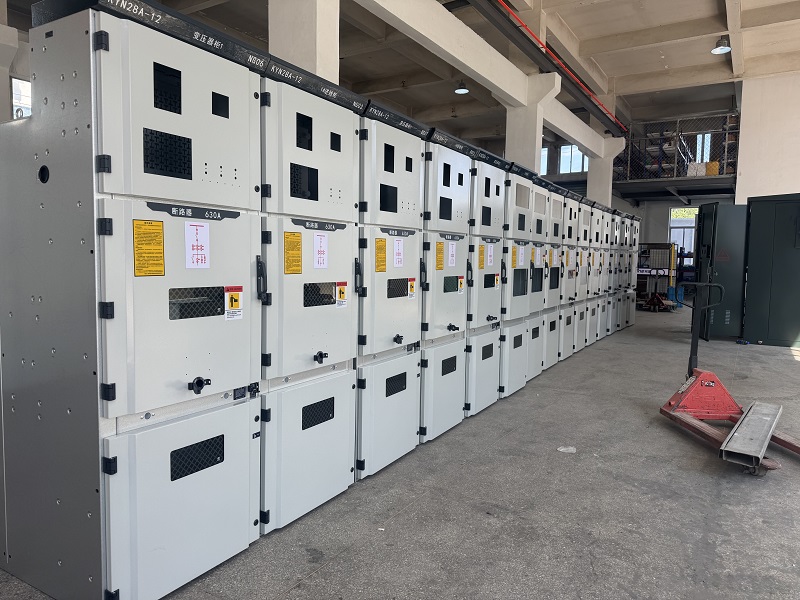

KYN28-12 สวิตช์เกียร์ความกว้างแคบ 550 มมเป็นสวิตช์เกียร์หุ้มโลหะแบบถอดได้แรงดันไฟฟ้าปานกลางในร่มขนาดกะทัดรัด ออกแบบมาสำหรับระบบจำหน่ายไฟฟ้า 10kV ด้วยความกว้างของตู้ที่ได้รับการปรับปรุงเพียง 550 มม. สวิตช์เกียร์ประหยัดพื้นที่นี้จึงเป็นโซลูชันที่ดีเยี่ยมสำหรับสถานีไฟฟ้าย่อย โรงงานอุตสาหกรรม และโครงการจำหน่ายไฟฟ้าในตู้คอนเทนเนอร์ซึ่งมีพื้นที่ติดตั้งจำกัด
สวิตช์เกียร์ KYN28-12 ทำงานที่ 12kV / 50Hz หรือ 60Hz ผสมผสานการออกแบบที่กะทัดรัดเข้ากับประสิทธิภาพทางไฟฟ้าที่เชื่อถือได้ โครงสร้างตู้รักษาระยะห่างของฉนวน ความแข็งแรงทางกล และความปลอดภัยในการปฏิบัติงานที่เพียงพอ ขณะเดียวกันก็เป็นไปตามมาตรฐาน IEC สากล
สวิตช์เกียร์แรงดันไฟฟ้าปานกลางแบบดั้งเดิมมักต้องใช้พื้นที่ติดตั้งขนาดใหญ่ สวิตช์เกียร์ความกว้าง 550 มม. KYN28-12 ใช้โครงสร้างตู้แคบที่ได้รับการปรับปรุงให้เหมาะสม ซึ่งช่วยลดพื้นที่ของระบบจ่ายไฟที่สมบูรณ์ได้อย่างมาก
การออกแบบที่กะทัดรัดนี้ทำให้เหมาะอย่างยิ่งสำหรับ:
สวิตช์เกียร์ภายในอาคาร KYN28-12 ใช้โครงสร้างหุ้มเกราะที่หุ้มด้วยโลหะทั้งหมดพร้อมช่องการทำงานที่เป็นอิสระ รวมถึง:
การออกแบบแบบแบ่งส่วนจะแยกส่วนไฟฟ้าต่างๆ ได้อย่างมีประสิทธิภาพ เพิ่มความปลอดภัยในการทำงาน ความสะดวกในการบำรุงรักษา และความสามารถในการแยกข้อผิดพลาด

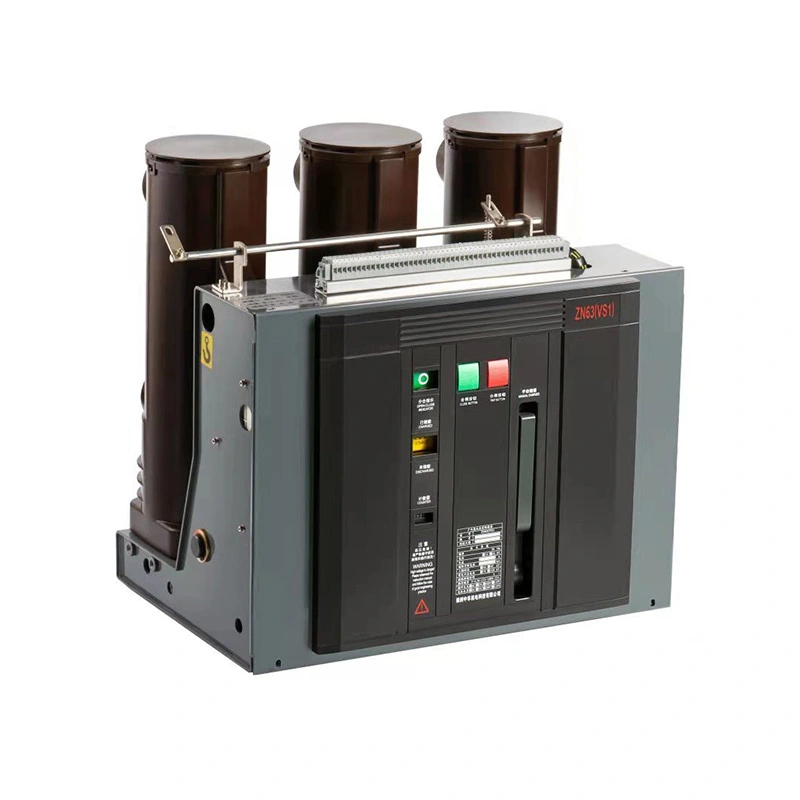

สวิตช์เกียร์ KYN28-12 550 มม. รองรับการติดตั้งมาตรฐานVS1 เซอร์กิตเบรกเกอร์สุญญากาศและส่วนประกอบแรงดันไฟฟ้าปานกลางต่างๆ ได้แก่ :
การกำหนดค่าที่ได้มาตรฐานช่วยให้สามารถบูรณาการเข้ากับระบบจำหน่ายแรงดันไฟฟ้าปานกลางต่างๆ ได้อย่างยืดหยุ่น และลดความยุ่งยากในการบำรุงรักษาและการเปลี่ยนส่วนประกอบ
สวิตช์เกียร์หุ้มโลหะ KYN28-12 ติดตั้งระบบเชื่อมต่อทางกลและไฟฟ้า รวมถึงอินเตอร์ล็อคเพื่อความปลอดภัยห้าระดับ เพื่อป้องกันการทำงานที่ไม่ถูกต้องระหว่างการใช้งานและการบำรุงรักษาอุปกรณ์
ฟังก์ชันประสานช่วยป้องกัน:
ระยะห่างของฉนวนไฟฟ้า ระยะตามผิวฉนวน และประสิทธิภาพฉนวนโดยรวมของสวิตช์เกียร์ KYN28-12 ได้รับการออกแบบตามข้อกำหนดสวิตช์เกียร์แรงดันไฟฟ้าปานกลางระหว่างประเทศ
ผลิตภัณฑ์สอดคล้องกับ:
ทำให้ KYN28-12 เหมาะสำหรับโครงการจำหน่ายไฟฟ้าแรงดันปานกลางระดับโลกที่ต้องการอุปกรณ์ไฟฟ้าที่เชื่อถือได้และได้มาตรฐาน
| รายการ | ข้อมูลจำเพาะ |
|---|---|
| ประเภทสินค้า | สวิตช์เกียร์แบบถอดได้หุ้มโลหะในร่ม |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 12kV |
| ความถี่ | 50เฮิร์ต / 60เฮิร์ต |
| ความกว้างของตู้ | 550มม |
| โครงสร้าง | หุ้มด้วยโลหะ แบ่งส่วน ชนิดถอดได้ |
| มาตรฐานที่ใช้บังคับ | IEC 62271-1 / IEC 62271-100 |
| ส่วนประกอบหลัก | เซอร์กิตเบรกเกอร์สุญญากาศแบบถอดได้ 12kV |
เนื่องจากโครงสร้างที่กะทัดรัด ระดับความปลอดภัยสูงและประสิทธิภาพทางไฟฟ้าที่เชื่อถือได้ สวิตช์เกียร์ KYN28-12 550 มม. จึงถูกนำมาใช้กันอย่างแพร่หลายใน:
สวิตช์เกียร์หุ้มโลหะภายใน KYN28-12 (กว้าง 550 มม.) ให้ความสมดุลที่มีประสิทธิภาพระหว่างการติดตั้งขนาดกะทัดรัด ความปลอดภัยทางไฟฟ้า และการปฏิบัติตามมาตรฐานสากล การออกแบบที่มีความกว้างแคบช่วยให้ลูกค้าลดความต้องการพื้นที่สถานีย่อยโดยไม่กระทบต่อความน่าเชื่อถือของระบบ
สำหรับโครงการจำหน่ายไฟฟ้าแรงดันปานกลางที่ต้องการโซลูชันที่ปลอดภัย ยืดหยุ่น และประหยัดพื้นที่ สวิตช์เกียร์แบบถอดได้ KYN28-12 เป็นตัวเลือกที่เหมาะสำหรับการใช้งานในอุตสาหกรรมและสาธารณูปโภคสมัยใหม่
