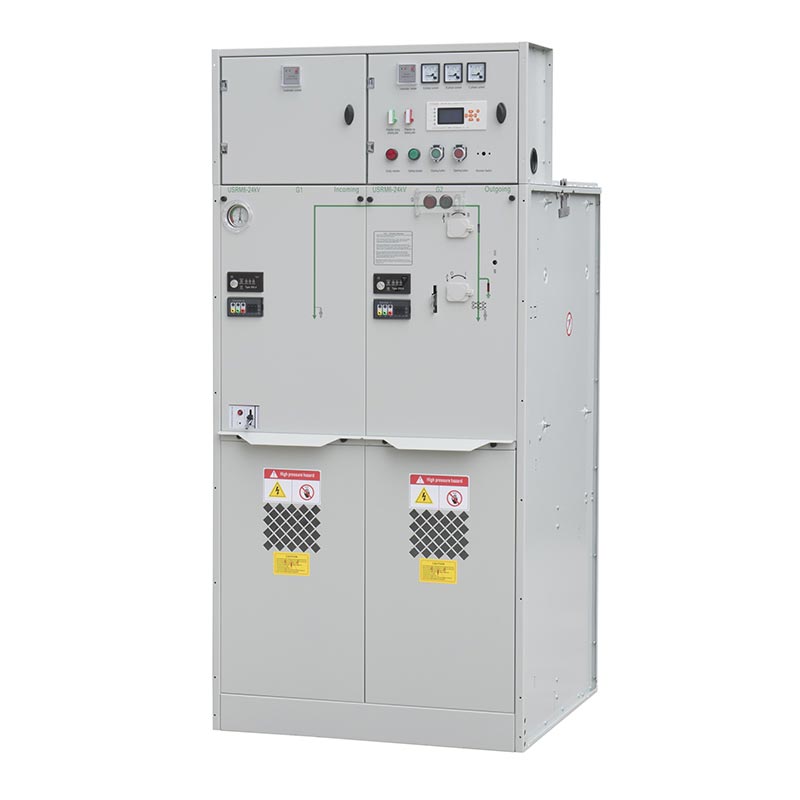

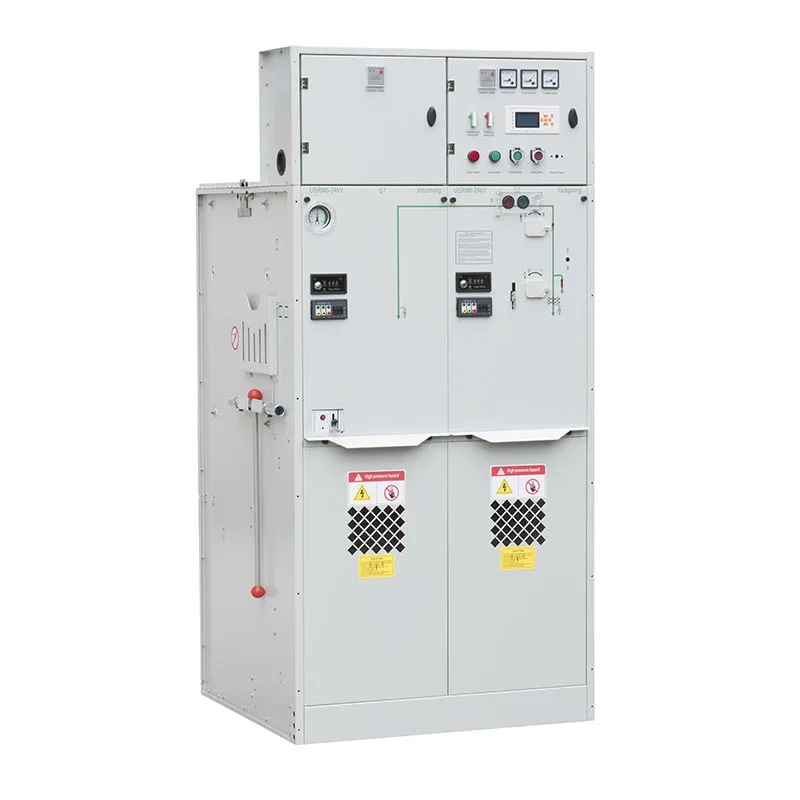

สวิตช์เกียร์ฉนวนก๊าซ Usune 24kV มีจำหน่ายในหน่วยการทำงานที่แตกต่างกันเพื่อให้ตรงกับการกระจายเฉพาะ ข้อกำหนด ยูนิต C คือยูนิตสวิตช์แบ่งโหลดสำหรับการสลับโหลดและการควบคุมการกระจาย ส่วนยูนิต F คือโหลด เบรกเกอร์ชุดรวมสวิตช์-ฟิวส์สำหรับการป้องกันหม้อแปลงและตัวป้อน และยูนิต V เป็นยูนิตเซอร์กิตเบรกเกอร์สำหรับ แอปพลิเคชันที่ต้องการฟังก์ชันการสลับและการป้องกันขั้นสูง
ด้วยโครงสร้างแบบปิดขนาดกะทัดรัด การกำหนดค่าการทำงานที่ยืดหยุ่น และประสิทธิภาพของฉนวนที่เชื่อถือได้ Usune มอบโซลูชันที่ใช้งานได้จริงสำหรับลูกค้าที่ต้องการปรับปรุงความปลอดภัยในการจ่ายพลังงานในขณะที่ลดการติดตั้ง พื้นที่
การออกแบบที่หุ้มฉนวนแก๊สแบบปิดผนึกจะวางส่วนประกอบทางไฟฟ้าหลักไว้ในตู้ปิดซึ่งช่วยลดค่าใช้จ่ายลง การสัมผัสกับฝุ่น ความชื้น และการปนเปื้อนภายนอก โครงสร้างที่กะทัดรัดนี้ช่วยเพิ่มประสิทธิภาพพื้นที่การติดตั้งและ เหมาะอย่างยิ่งสำหรับสถานีไฟฟ้าย่อย โรงงานอุตสาหกรรม และโครงการกระจายสินค้าในเขตเมืองที่มีพื้นที่ว่าง จำกัด
สวิตช์เกียร์แบบหุ้มฉนวนแก๊ส Usune 24kV รองรับการกำหนดค่าการทำงานที่แตกต่างกันตามเครือข่ายการจำหน่าย ข้อกำหนด ยูนิต C ใช้สวิตช์แบ่งโหลดเพื่อการสลับโหลดที่เชื่อถือได้ ส่วนยูนิต F จะรวมการแบ่งโหลด สวิตช์พร้อมฟิวส์สำหรับป้องกันหม้อแปลงและตัวป้อน ในขณะที่ยูนิต V ใช้เบรกเกอร์สำหรับการใช้งาน ต้องการความสามารถในการสลับและการป้องกันที่ครอบคลุมมากขึ้น
สวิตช์เกียร์ได้รับการออกแบบสำหรับอุณหภูมิแวดล้อมตั้งแต่ -40°C ถึง +50°C โดยที่อุณหภูมิเฉลี่ย 24 ชั่วโมงไม่ เกิน 35°C สามารถใช้งานได้ที่ระดับความสูงสูงสุดถึง 4,000 ม. ในขณะที่ควรให้ความใส่ใจเป็นพิเศษกับการชาร์จแก๊ส ความดันเมื่อติดตั้งอุปกรณ์สูงกว่า 1,000 ม. สำหรับการติดตั้งในพื้นที่สูง การกำหนดค่าขั้นสุดท้าย ควรได้รับการยืนยันกับ Usune ตามสภาพการใช้งานจริง
โครงสร้างแบบปิดช่วยลดอิทธิพลของการปนเปื้อนต่อสิ่งแวดล้อมต่อส่วนประกอบภายในซึ่งสามารถทำได้ ลดความซับซ้อนในการจัดการอุปกรณ์ประจำ ทำให้สวิตช์เกียร์เหมาะสำหรับลูกค้าที่ต้องการความน่าเชื่อถือ อุปกรณ์ไฟฟ้าแรงดันปานกลางที่มีภาระงานบำรุงรักษาลดลง
ระดับความสูงมาตรฐานในการให้บริการสูงถึง 4,000 ม. เมื่อติดตั้งอุปกรณ์ที่ระดับความสูงมากกว่า 1,000 ม. ความดันการชาร์จสามารถปรับได้ตามระดับความสูงในการติดตั้งจริง สำหรับการติดตั้งตั้งแต่ 2,000 ขึ้นไป m ควรพิจารณาเป็นพิเศษเกี่ยวกับความดันบรรยากาศที่ลดลงและข้อกำหนดของฉนวนที่เกิดขึ้น
อุปกรณ์ได้รับการออกแบบสำหรับช่วงอุณหภูมิแวดล้อม -40°C ถึง +50°C โดยมีอุณหภูมิเฉลี่ยมากกว่า 24 ชั่วโมงไม่เกิน 35°C ช่วงอุณหภูมิการทำงานที่กว้างนี้ช่วยให้สวิตช์เกียร์สามารถใช้งานได้ทั้งในพื้นที่เย็นและ การใช้งานในสภาพอากาศร้อนเมื่อสภาพโครงการโดยรวมตรงตามข้อกำหนดที่ระบุ
ความชื้นสัมพัทธ์ได้รับการออกแบบสำหรับสภาวะไม่เกิน 95% ภายใน 24 ชั่วโมงและไม่เกิน 90% บน รายเดือน สภาพแวดล้อมการติดตั้งควรปราศจากก๊าซที่ระเบิดได้หรือมีฤทธิ์กัดกร่อนที่อาจเป็นไปได้ ส่งผลเสียต่ออุปกรณ์
ควรติดตั้งสวิตช์เกียร์ในสถานที่ที่ไม่มีก๊าซระเบิดหรือกัดกร่อน หรือการกระแทกและการกระแทกอย่างรุนแรง ที่ ระดับการปนเปื้อนต่อสิ่งแวดล้อมไม่ควรเกินระดับ III ตาม GB/T 5582 เงื่อนไขการปฏิบัติงานพิเศษ ควรสื่อสารกับผู้ผลิตก่อนการผลิตเพื่อให้สามารถกำหนดค่าอุปกรณ์ที่เหมาะสมได้ ยืนยันแล้ว
ยูนิต C ได้รับการออกแบบมาเพื่อการสลับโหลดและการควบคุมการกระจายแรงดันไฟฟ้าปานกลาง มันมีการปฏิบัติ การกำหนดค่าสำหรับตัวป้อนและแอปพลิเคชันเครือข่ายที่ต้องการการสลับโหลดที่เชื่อถือได้โดยไม่จำเป็นต้อง a การจัดเตรียมการป้องกันแบบใช้เซอร์กิตเบรกเกอร์
หน่วย F รวมสวิตช์ตัดโหลดเข้ากับฟิวส์เพื่อจัดให้มีฟังก์ชันการสลับและการป้องกัน โดยเฉพาะอย่างยิ่ง เหมาะสำหรับการใช้งานเครื่องป้อนหม้อแปลงซึ่งมีอุปกรณ์ขนาดกะทัดรัดและมีการป้องกันไฟฟ้าลัดวงจรที่มีประสิทธิภาพ จำเป็น
หน่วย V ใช้เซอร์กิตเบรกเกอร์สำหรับการใช้งานที่ต้องการฟังก์ชันการสลับและการป้องกันที่ครอบคลุมมากขึ้น เหมาะสำหรับระบบจำหน่ายแรงดันไฟฟ้าปานกลางที่มีการหยุดชะงักของวงจรและการประสานงานการป้องกัน ข้อกำหนดที่สำคัญ
| เลขที่ | รายการ | หน่วย | หน่วยสวิตช์แบ่งโหลด | หน่วยรวมกัน | หน่วยเบรกเกอร์ |
| 1 | แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | กิโลโวลต์ | 12/24 | 12/24 | 12/24 |
| 2 | ความถี่ที่กำหนด | เฮิรตซ์ | 50 | 50 | 50 |
| 3 | จัดอันดับปัจจุบัน | A | 630 | 125 (ขึ้นอยู่กับกระแสฟิวส์) | 630 |
| 4 | ระดับฉนวนพิกัด 1 นาที ความถี่ทนต่อแรงดันไฟฟ้า เฟสอินเตอร์ กราวด์ | กิโลโวลต์ | 42/65 | 42/65 | 42/65 |
| ระดับฉนวนพิกัด 1 นาที ความถี่ทนต่อระยะการแยกแรงดันไฟฟ้า | กิโลโวลต์ | 48/79 | 48/79 | 48/79 | |
| ระดับฉนวนพิกัด 1 นาที ความถี่ทนต่อแรงดันไฟฟ้า วงจรควบคุมและเสริม | กิโลโวลต์ | 2/2 | 2/2 | 2/2 | |
| ระดับฉนวนพิกัด ‑ แรงกระตุ้นไฟส่องสว่างทนต่อแรงดันไฟฟ้า ‑ เฟสอินเตอร์ กราวด์ | กิโลโวลต์ | 75/125 | 75/125 | 75/125 | |
| ระดับฉนวนพิกัด ‑ แรงกระตุ้นไฟส่องสว่างทนทานต่อแรงดันไฟฟ้า ‑ ระยะห่างของการแยก | กิโลโวลต์ | 85/145 | 85/145 | 85/145 | |
| 5 | จัดอันดับการลัดวงจรที่ทนต่อกระแสไฟฟ้า | kA/วินาที | 25/4 | —— | 25/4 |
| 6 | พิกัดสูงสุดทนกระแสได้ | เคเอ | 63 | —— | 63 |
| 7 | จัดอันดับการลัดวงจรที่ทำให้กระแสไฟฟ้า | เคเอ | 63 | จำกัดด้วยฟิวส์ HV | 63 |
| 8 | จัดอันดับกระแสไฟฟ้าลัดวงจร | เคเอ | —— | จำกัดด้วยฟิวส์ HV | 25/25 |
| 9 | จัดอันดับการส่งปัจจุบัน | A | —— | 1700/1400 | —— |
| 10 | จัดอันดับกระแสทำลายโหลดที่ใช้งานอยู่ | A | 630 | —— | —— |
| 11 | พิกัดกระแสไฟกระชากวงปิด | A | 630 | —— | 630 |
| 12 | สวิตช์หยุดอายุการใช้งานเชิงกล/CB | ครั้ง | 10000 | 10000 | 20000 |
| สวิตช์แยกอายุการใช้งานทางกล/สวิตช์กราวด์ | ครั้ง | 5000 | 5000 | 5000 | |
| 13 | ความต้านทานของวงจร | μΩ | ≤150 | —— | ≤150 |
| 14 | แรงดันการชาร์จสูงสุด (แรงดันเกจ 20 ℃) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | อัตราการรั่วไหลสัมพัทธ์ของก๊าซประจำปี | % | 0.05 | 0.05 | 0.05 |
| 16 | ระดับการป้องกัน IP-ตู้ | IP4X | IP4X | IP4X | |
| ระดับการป้องกัน IP-ถังแก๊ส | IP67 | IP67 | IP67 |
สวิตช์เกียร์แบบหุ้มฉนวนแก๊ส Usune 24kV สามารถใช้ในโรงงานอุตสาหกรรมที่มีการสวิตช์และแรงดันไฟฟ้าปานกลางที่เชื่อถือได้ การป้องกันถือเป็นสิ่งสำคัญสำหรับการผลิตต่อเนื่อง ตู้ขนาดกะทัดรัดช่วยเพิ่มประสิทธิภาพพื้นที่ห้องไฟฟ้า ในขณะที่การกำหนดค่า C, F และ V ช่วยให้อุปกรณ์สามารถจับคู่กับเครื่องป้อนและหม้อแปลงที่แตกต่างกันได้ ข้อกำหนด
สามารถกำหนดค่าหน่วย F และ V สำหรับการใช้งานหม้อแปลงและตัวป้อนที่มีฟังก์ชันการป้องกันและการสลับ จำเป็นต้องรวมเข้ากับระบบแรงดันไฟฟ้าปานกลางขนาดกะทัดรัด การออกแบบที่ปิดล้อมยังช่วยปกป้องภายในอีกด้วย ส่วนประกอบจากการปนเปื้อนสิ่งแวดล้อม
สถานีไฟฟ้าย่อยในเมือง สิ่งอำนวยความสะดวกเชิงพาณิชย์ และโครงการโครงสร้างพื้นฐานมักมีข้อกำหนดที่เข้มงวดสำหรับอุปกรณ์ ขนาดและความน่าเชื่อถือในการปฏิบัติงาน การออกแบบที่กะทัดรัดของสวิตช์เกียร์ฉนวนก๊าซ Usune 24kV ทำให้เหมาะสำหรับ โครงการที่มีพื้นที่ติดตั้งจำกัดและต้องการการกระจายแรงดันไฟฟ้าปานกลางที่เชื่อถือได้
สวิตช์เกียร์หุ้มฉนวนแก๊สใช้โครงสร้างแบบปิดและกะทัดรัด ช่วยให้สามารถสลับและป้องกันได้ตามต้องการ ฟังก์ชั่นที่จะรวมเข้ากับพื้นที่การติดตั้งที่เล็กลง สวิตช์เกียร์หุ้มฉนวนอากาศแบบดั้งเดิมโดยทั่วไป ต้องใช้ช่องว่างทางไฟฟ้ามากขึ้น ส่งผลให้ความต้องการพื้นที่สูงขึ้น
โครงสร้างแบบปิดของสวิตช์เกียร์ฉนวนแก๊ส Usune ช่วยลดการสัมผัสโดยตรงกับส่วนประกอบทางไฟฟ้าภายใน ไปจนถึงฝุ่นละออง ความชื้น และการปนเปื้อนภายนอก อุปกรณ์ฉนวนอากาศแบบดั้งเดิมนั้นขึ้นอยู่กับ สภาพแวดล้อมการติดตั้งโดยรอบและอาจต้องมีการคุ้มครองสิ่งแวดล้อมเพิ่มเติมในสถานที่ที่มีความต้องการ
หน่วย C, F และ V ช่วยให้ลูกค้าสามารถเลือกฟังก์ชันการสลับและการป้องกันที่แตกต่างกันได้ตามความต้องการ ข้อกำหนดการจัดจำหน่าย วิธีการแบบโมดูลาร์นี้ให้ความยืดหยุ่นมากกว่าการใช้สวิตช์เกียร์แบบคงที่ตัวเดียว การกำหนดค่าสำหรับการใช้งานที่แตกต่างกัน
สวิตช์เกียร์ฉนวนแก๊ส Usune 24kV ได้รับการออกแบบโดยอ้างอิงตามมาตรฐานจีนที่ใช้บังคับสำหรับแรงดันไฟฟ้าปานกลาง สวิตช์เกียร์และอุปกรณ์ไฟฟ้า รวมถึง GB 3804-2004 สำหรับสวิตช์แบ่งโหลดไฟฟ้ากระแสสลับแรงสูง GB 1984-2014 สำหรับ เบรกเกอร์วงจรไฟฟ้ากระแสสลับแรงดันสูง GB 16926-2009 สำหรับการรวมฟิวส์สวิตช์ตัดโหลดไฟฟ้าแรงสูงไฟฟ้ากระแสสลับและ GB 1985-2014 สำหรับการแยกไฟฟ้ากระแสสลับแรงดันสูงและสวิตช์สายดิน
อุปกรณ์นี้ยังอ้างอิงถึง GB 3906-2006 สำหรับสวิตช์เกียร์และเกียร์ควบคุมที่ปิดด้วยโลหะขนาด 3.6kV–40.5kV AC, GB/T 11022-2011 สำหรับข้อกำหนดทางเทคนิคทั่วไปของสวิตช์เกียร์และเกียร์ควบคุมไฟฟ้าแรงสูง GB 4208-2008 สำหรับตู้ การป้องกัน GB/T 5582-1993 สำหรับระดับมลภาวะของฉนวนภายนอก และ DL/T 404-2007 สำหรับสวิตช์เกียร์แบบปิดที่ทำด้วยโลหะ AC และอุปกรณ์ควบคุม
ข้อกำหนดที่เกี่ยวข้องอื่นๆ ได้แก่ GB/T 13384-2008 สำหรับเงื่อนไขทางเทคนิคของผลิตภัณฑ์เครื่องกลและไฟฟ้า GB 191-2008 สำหรับเครื่องหมายบรรจุภัณฑ์และการขนส่ง และ GB 311.1-2012 สำหรับการประสานฉนวนไฟฟ้าแรงสูง อุปกรณ์ส่งและจำหน่าย มาตรฐานที่ใช้บังคับขั้นสุดท้ายควรได้รับการยืนยันตามผลิตภัณฑ์ การกำหนดค่าและตลาดเป้าหมาย
สวิตช์เกียร์แรงดันปานกลาง Usune ถูกนำไปใช้ในโครงการอุตสาหกรรม เช่น โรงงานเคมีและการผลิต สิ่งอำนวยความสะดวก ลูกค้ามุ่งเน้นไปที่การทำงานที่มั่นคง การติดตั้งที่กะทัดรัด และประสิทธิภาพการป้องกันที่เชื่อถือได้ ที่ โครงสร้างฉนวนก๊าซปิดผนึกช่วยลดอิทธิพลของฝุ่น ความชื้น และสภาพแวดล้อมรองรับ ความน่าเชื่อถือของอุปกรณ์ในระยะยาว
มีการจัดหาผลิตภัณฑ์ Usune สำหรับโครงสร้างพื้นฐานและโครงการที่เกี่ยวข้องกับพลังงาน รวมถึงสถานีไฟฟ้าพลังน้ำ น้ำมัน สิ่งอำนวยความสะดวกการจัดเก็บและโครงการขนส่ง ลูกค้าให้ความสำคัญกับการกำหนดค่าฟังก์ชัน C, F และ V ที่ยืดหยุ่น ซึ่งช่วยให้สามารถปรับสวิตช์เกียร์ให้เหมาะกับข้อกำหนดการสลับ การป้องกัน และการกระจายที่แตกต่างกัน
จากการใช้งานในโครงการ ลูกค้าส่วนใหญ่ชื่นชอบสวิตช์เกียร์ Usune เนื่องจากมีการออกแบบที่กะทัดรัดและเชื่อถือได้ ประสิทธิภาพของฉนวน การกำหนดค่าที่ยืดหยุ่น และความต้องการการบำรุงรักษาต่ำ โครงสร้างแบบโมดูลาร์ช่วยได้ ลูกค้าเลือกโซลูชั่นที่เหมาะสมตามระบบจำหน่ายแรงดันไฟฟ้าปานกลางที่แตกต่างกัน
เจ้อเจียง Usune ไฟฟ้า Co.,Ltd. ได้สร้างระบบการจัดการคุณภาพที่ครอบคลุมตามคุณภาพ ISO 9001 ระบบการจัดการ ระบบการจัดการสิ่งแวดล้อม ISO 14001 และการจัดการอาชีวอนามัยและความปลอดภัย ISO 45001 ระบบ.
เพื่อตอบสนองความต้องการของตลาดที่แตกต่างกัน สวิตช์เกียร์ฉนวนก๊าซ Usune 24kV ได้ผ่านประเภทมาตรฐาน IEC และ GB ที่เกี่ยวข้อง ทดสอบและได้รับใบรับรอง CE สินค้าได้รับการผลิตภายใต้ขั้นตอนการควบคุมคุณภาพอย่างเข้มงวดเพื่อรองรับ ประสิทธิภาพ ความปลอดภัย และการปฏิบัติตามข้อกำหนดที่เชื่อถือได้สำหรับแอปพลิเคชันการจ่ายพลังงานแรงดันไฟฟ้าปานกลางทั่วโลก
ช่วงอุณหภูมิแวดล้อมที่ระบุคือ -40°C ถึง +50°C โดยมีอุณหภูมิเฉลี่ยมากกว่า 24 ชั่วโมงไม่เกิน 35°ซ.
ความชื้นสัมพัทธ์ที่กำหนดไม่เกิน 95% ภายใน 24 ชั่วโมง และไม่เกิน 90% ต่อเดือน ที่ ควรติดตั้งอุปกรณ์ในสภาพแวดล้อมที่ไม่มีก๊าซระเบิดหรือกัดกร่อนและอยู่ภายในที่กำหนด ระดับมลพิษ
ใช่. สามารถเลือกหน่วยการทำงาน C, F และ V ได้ตามเครือข่ายการจัดจำหน่าย การสวิตชิ่ง และ ข้อกำหนดการป้องกัน สำหรับสภาพแวดล้อมการทำงานพิเศษ ลูกค้าควรจัดเตรียมเงื่อนไขที่เกี่ยวข้องไว้ก่อน การสั่งซื้อเพื่อให้ Usune สามารถประเมินการกำหนดค่าที่เหมาะสมได้
การออกแบบผลิตภัณฑ์อ้างอิงถึงมาตรฐาน GB และ DL/T ที่บังคับใช้ รวมถึงข้อกำหนดที่ครอบคลุมสวิตช์หยุดโหลด เบรกเกอร์วงจร ฟิวส์ผสม สวิตช์เกียร์แบบปิดด้วยโลหะ การป้องกันตู้ การประสานงานของฉนวน และ ข้อกำหนดทางเทคนิคทั่วไปสำหรับสวิตช์เกียร์ไฟฟ้าแรงสูง
เจ้อเจียง Usune ไฟฟ้า Co.,Ltd. จำหน่ายอุปกรณ์ไฟฟ้าแรงดันปานกลางสำหรับการกระจายพลังงานที่แตกต่างกัน ข้อกำหนด สวิตช์เกียร์แบบหุ้มฉนวนแก๊ส 24kV ผสมผสานโครงสร้างปิดขนาดกะทัดรัดเข้ากับ C, F และ V ที่ยืดหยุ่น หน่วยการทำงานช่วยให้ลูกค้ากำหนดค่าอุปกรณ์ตามความต้องการเครือข่ายเฉพาะได้
Usune ยังรองรับการสื่อสารทางเทคนิคสำหรับสภาวะการทำงานพิเศษอีกด้วย สำหรับการใช้งานที่เกี่ยวข้องกับระดับสูง ระดับความสูง อุณหภูมิสูงสุด หรือสภาพแวดล้อมที่ไม่ได้มาตรฐานอื่นๆ ลูกค้าสามารถให้รายละเอียดโครงการได้ ก่อนสั่งซื้อเพื่อให้สามารถประเมินการกำหนดค่าอุปกรณ์และพารามิเตอร์การทำงานได้อย่างเหมาะสม
