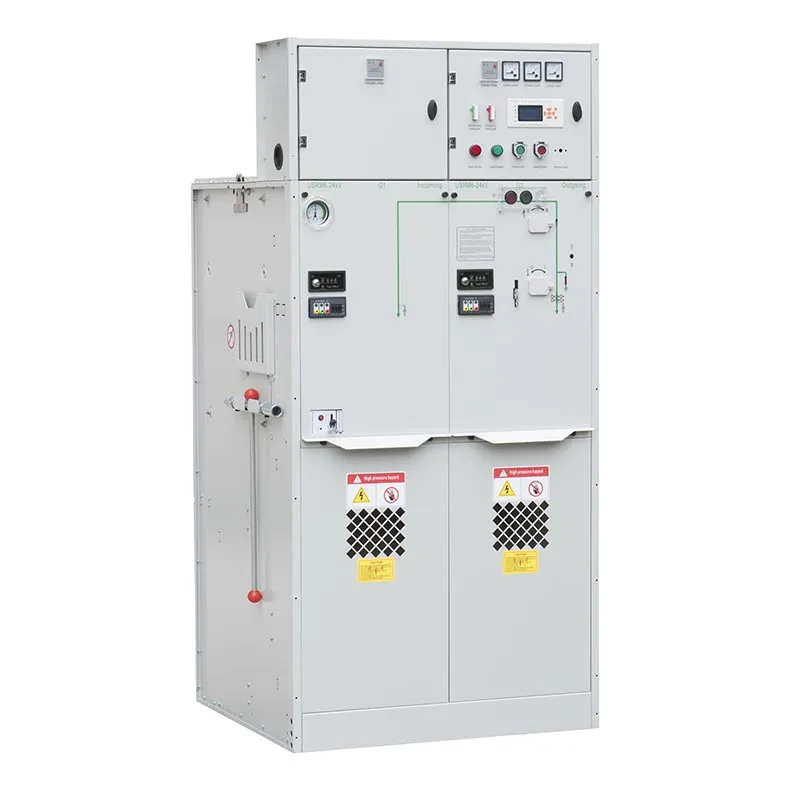

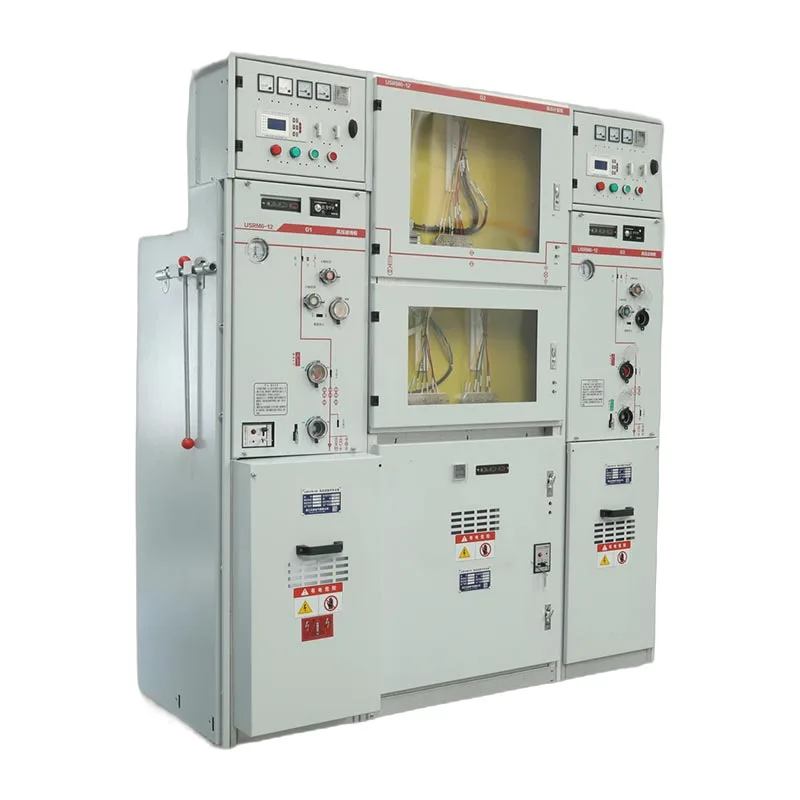

แตกต่างจากสวิตช์เกียร์ธรรมดาที่ต้องอาศัยสภาพแวดล้อมการติดตั้งอย่างมาก Usune 11kv Sf6 Gis Gas สวิตช์เกียร์แบบหุ้มฉนวนจะแยกส่วนประกอบไฟฟ้าหลักออกจากช่องแก๊สที่ปิดสนิท เครื่องกลแบบบูรณาการ ระบบประสานช่วยป้องกันการทำงานที่ไม่ถูกต้อง ปรับปรุงทั้งความปลอดภัยของผู้ปฏิบัติงานและความน่าเชื่อถือของอุปกรณ์
สวิตช์เกียร์ใช้กันอย่างแพร่หลายในสถานีไฟฟ้าย่อยหม้อแปลงไฟฟ้า ระบบจำหน่ายไฟฟ้าอุตสาหกรรม อาคารพาณิชย์ โครงการโครงสร้างพื้นฐานและการใช้งานแรงดันไฟฟ้าปานกลาง 11kV อื่นๆ ที่มีความปลอดภัย ความน่าเชื่อถือ และการใช้งานที่ง่ายดาย จำเป็น
ส่วนประกอบวงจรหลักถูกปิดอยู่ภายในถังแก๊ส SF6 ที่ปิดสนิท ซึ่งช่วยลดการสัมผัสโดยตรงกับภายนอก สภาพแวดล้อม การออกแบบนี้ช่วยปกป้องอุปกรณ์ไฟฟ้าจากฝุ่น ความชื้น มลภาวะ และ การควบแน่นช่วยเพิ่มเสถียรภาพในการทำงานในระยะยาว
โครงสร้างแบบปิดยังช่วยลดความต้องการพื้นที่เมื่อเทียบกับสวิตช์เกียร์แบบหุ้มฉนวนอากาศแบบดั้งเดิม Usune 11kv Sf6 Gis สวิตช์เกียร์แบบหุ้มฉนวนแก๊ส เหมาะสำหรับสถานีย่อยขนาดกะทัดรัดและห้องไฟฟ้าที่มีพื้นที่จำกัด
Usune 11kV SF6 GIS ได้รับการออกแบบให้มีการป้องกันความปลอดภัยทางกลหลายแบบเพื่อป้องกันการทำงานที่ไม่ถูกต้อง ทั้งหมด สวิตช์จะต้องใช้งานโดยใช้ที่จับควบคุมการทำงานเฉพาะ เพื่อให้มั่นใจว่าขั้นตอนการสวิตช์ควบคุม
สวิตช์แบ่งโหลดหรือเบรกเกอร์สุญญากาศและสวิตช์กราวด์ที่เกี่ยวข้องนั้นติดตั้งอยู่ภายใน การประสานทางกล นอกจากนี้ยังสามารถใช้การล็อคแบบแม่กุญแจเพิ่มเติมได้เมื่อจำเป็น ซึ่งให้ค่าที่สูงกว่า ความปลอดภัยระหว่างการบำรุงรักษาและการใช้งาน
ประตูด้านล่างจะเปิดได้เฉพาะเมื่อปิดสวิตช์กราวด์และสวิตช์ตัดโหลดเปิดอยู่เท่านั้น ตำแหน่งป้องกันการเข้าถึงชิ้นส่วนที่มีพลังงาน
สวิตช์สายดินไม่สามารถใช้งานได้เมื่อประตูด้านล่างเปิดอยู่ ช่วยป้องกันสภาพการบำรุงรักษาที่ไม่ปลอดภัย
ไม่สามารถปิดสวิตช์แบ่งโหลดได้เมื่อปิดสวิตช์กราวด์ และสวิตช์กราวด์ไม่สามารถปิดได้ ทำงานเมื่อปิดสวิตช์แบ่งโหลด
สำหรับการใช้งานแหล่งจ่ายไฟ ต้องปิดประตูช่องใส่สายเคเบิลก่อน สวิตช์สามตำแหน่งนั้น ดำเนินการจากตำแหน่งกราวด์ไปยังตำแหน่งแยกและในที่สุดก็ถึงตำแหน่งปิด
สำหรับการแยกกำลังไฟ สวิตช์สามตำแหน่งจะทำงานจากตำแหน่งปิดไปยังตำแหน่งแยกและจากนั้นไปที่ ตำแหน่งสายดินช่วยให้สามารถเข้าถึงช่องใส่สายเคเบิลได้อย่างปลอดภัย
| เลขที่ | รายการ | หน่วย | หน่วยสวิตช์แบ่งโหลด | หน่วยรวมกัน | หน่วยเบรกเกอร์ |
| 1 | แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | กิโลโวลต์ | 12/24 | 12/24 | 12/24 |
| 2 | ความถี่ที่กำหนด | เฮิรตซ์ | 50 | 50 | 50 |
| 3 | จัดอันดับปัจจุบัน | A | 630 | 125 (ขึ้นอยู่กับกระแสฟิวส์) | 630 |
| 4 | ระดับฉนวนพิกัด 1 นาที ความถี่ทนต่อแรงดันไฟฟ้า เฟสอินเตอร์ กราวด์ | กิโลโวลต์ | 42/65 | 42/65 | 42/65 |
| ระดับฉนวนพิกัด 1 นาที ความถี่ทนต่อระยะการแยกแรงดันไฟฟ้า | กิโลโวลต์ | 48/79 | 48/79 | 48/79 | |
| ระดับฉนวนพิกัด 1 นาที ความถี่ทนต่อแรงดันไฟฟ้า วงจรควบคุมและเสริม | กิโลโวลต์ | 2/2 | 2/2 | 2/2 | |
| ระดับฉนวนพิกัด ‑ แรงกระตุ้นไฟส่องสว่างทนต่อแรงดันไฟฟ้า ‑ เฟสอินเตอร์ กราวด์ | กิโลโวลต์ | 75/125 | 75/125 | 75/125 | |
| ระดับฉนวนพิกัด ‑ แรงกระตุ้นไฟส่องสว่างทนทานต่อแรงดันไฟฟ้า ‑ ระยะห่างของการแยก | กิโลโวลต์ | 85/145 | 85/145 | 85/145 | |
| 5 | จัดอันดับการลัดวงจรที่ทนต่อกระแสไฟฟ้า | kA/วินาที | 25/4 | —— | 25/4 |
| 6 | พิกัดสูงสุดทนกระแสได้ | เคเอ | 63 | —— | 63 |
| 7 | จัดอันดับการลัดวงจรที่ทำให้กระแสไฟฟ้า | เคเอ | 63 | จำกัดด้วยฟิวส์ HV | 63 |
| 8 | จัดอันดับกระแสไฟฟ้าลัดวงจร | เคเอ | —— | จำกัดด้วยฟิวส์ HV | 25/25 |
| 9 | จัดอันดับการส่งปัจจุบัน | A | —— | 1700/1400 | —— |
| 10 | จัดอันดับกระแสทำลายโหลดที่ใช้งานอยู่ | A | 630 | —— | —— |
| 11 | พิกัดกระแสไฟกระชากวงปิด | A | 630 | —— | 630 |
| 12 | สวิตช์หยุดอายุการใช้งานเชิงกล/CB | ครั้ง | 10000 | 10000 | 20000 |
| สวิตช์แยกอายุการใช้งานทางกล/สวิตช์กราวด์ | ครั้ง | 5000 | 5000 | 5000 | |
| 13 | ความต้านทานของวงจร | μΩ | ≤150 | —— | ≤150 |
| 14 | แรงดันการชาร์จสูงสุด (แรงดันเกจ 20 ℃) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | อัตราการรั่วไหลสัมพัทธ์ของก๊าซประจำปี | % | 0.05 | 0.05 | 0.05 |
| 16 | ระดับการป้องกัน IP-ตู้ | IP4X | IP4X | IP4X | |
| ระดับการป้องกัน IP-ถังแก๊ส | IP67 | IP67 | IP67 |
กลไกการทำงานใช้เทคโนโลยีการชาร์จแบบสปริงเพื่อให้มั่นใจถึงประสิทธิภาพการสลับที่เสถียร
สำหรับชุดรวมสวิตช์-ฟิวส์ตัดโหลดหรือชุดเซอร์กิตเบรกเกอร์ จะต้องชาร์จสปริงก่อนที่จะเปลี่ยน การดำเนินงาน ที่จับควบคุมการทำงานจะหมุนตามเข็มนาฬิกาเพื่อชาร์จจนเต็ม ตามด้วยการกดปิดสีเขียว ปุ่มเพื่อสิ้นสุดการดำเนินการปิด
การดำเนินการเปิดทำได้โดยการหมุนที่จับสำหรับปฏิบัติการทวนเข็มนาฬิกา
ในการใช้งานการป้องกันหม้อแปลงโดยใช้เบรกเกอร์วงจรสุญญากาศ เบรกเกอร์สามารถเดินทางผ่านได้ รีเลย์ป้องกันเมื่อมีสภาวะผิดปกติเกิดขึ้น
สำหรับชุดรวมสวิตช์ตัดโหลด-ฟิวส์ สวิตช์ตัดโหลดจะตัดการทำงานเมื่อตัวแสดงฟิวส์ทำงานข้างใต้ สภาวะกระแสเกินหรือการลัดวงจร
Usune 11kV SF6 GIS สวิตช์ฉนวนแก๊สสามารถกำหนดค่าตามการกระจายแรงดันไฟฟ้าปานกลางที่แตกต่างกัน ข้อกำหนด รวมถึง:
● แอปพลิเคชันป้องกันหม้อแปลงไฟฟ้า
● ระบบป้อนอุตสาหกรรม
● เรียกเครือข่ายการกระจายหลัก
● ระบบไฟฟ้าอาคารพาณิชย์
● สถานีย่อยขนาดกะทัดรัด
การออกแบบฉนวน SF6 แบบปิดผนึกและกลไกการทำงานที่เชื่อถือได้ทำให้อุปกรณ์เหมาะสำหรับการใช้งานที่ต้องการ การดำเนินงานอย่างต่อเนื่องและมีมาตรฐานความปลอดภัยสูง
Usune 11kv Sf6 Gis สวิตช์หุ้มฉนวนแก๊ส ออกแบบมาเพื่อการขนส่งที่สะดวกและการติดตั้งในสถานที่
อุปกรณ์ดังกล่าวมีวงแหวนยกสำหรับการขนส่งเครนและสามารถเคลื่อนย้ายได้โดยใช้อุปกรณ์รถยก การผสมผสานโมดูลต่างๆ ได้รับการออกแบบให้มีการจัดเรียงน้ำหนักที่ใช้งานได้จริง เพื่อลดความซับซ้อนในการจัดการระหว่างโครงการ การติดตั้ง
ก่อนการติดตั้งลูกค้าควรตรวจสอบสภาพอุปกรณ์หลังการขนส่ง ได้แก่
● ความพร้อมใช้งานของการจัดการการดำเนินงาน
● สถานะตัวบ่งชี้ความดัน
● การทำงานของฟังก์ชันทางกล
● ความเสียหายจากการขนส่งที่มองเห็นได้
ตัวบ่งชี้ความดันควรอยู่ภายในพื้นที่สีเขียวปกติก่อนเริ่มเดินเครื่อง

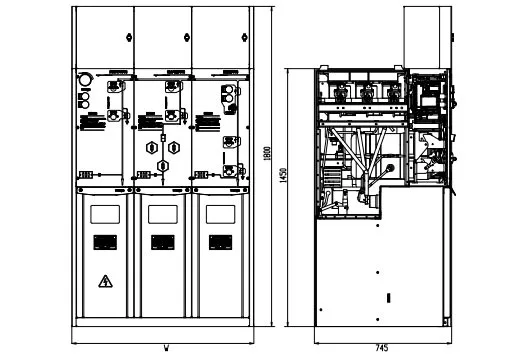

เพื่อการทำงานที่ปลอดภัยและมั่นคง ฐานรากการติดตั้งควรเป็นไปตามข้อกำหนดต่อไปนี้:
● ความสามารถในการรับน้ำหนักดินควรมีอย่างน้อย 500กก./ตร.ม
● พื้นผิวการติดตั้งควรได้ระดับและเรียบ
● ควรเตรียมท่อสายเคเบิลตามความต้องการของโครงการ
● ท่อสายเคเบิลควรได้รับการปิดผนึกอย่างเหมาะสมเพื่อป้องกันความชื้นซึมผ่าน
● ควรเตรียมขนาดช่องเหล็กฐานตามแบบของผู้ผลิต
การเตรียมฐานรากที่เหมาะสมช่วยให้มั่นใจในการติดตั้งที่แม่นยำ การเชื่อมต่อสายเคเบิลที่เชื่อถือได้ และอุปกรณ์ในระยะยาว ประสิทธิภาพการทำงาน
| การเปรียบเทียบ | อูซูเนะ 11kV SF6 GIS | เอไอเอสแบบดั้งเดิม |
| วิธีการฉนวน | โครงสร้างปิดผนึกฉนวนก๊าซ SF6 | ฉนวนกันความร้อน |
| การคุ้มครองสิ่งแวดล้อม | ได้รับผลกระทบจากฝุ่น ความชื้น และมลภาวะน้อยลง | ขึ้นอยู่กับสภาพแวดล้อมการติดตั้งมากขึ้น |
| ความปลอดภัย | การประสานทางกลและการป้องกันความปลอดภัยห้าประการ | การป้องกันขึ้นอยู่กับขั้นตอนการปฏิบัติงาน |
| พื้นที่ติดตั้ง | การออกแบบที่กะทัดรัด | ต้องมีระยะห่างที่มากขึ้น |
| การซ่อมบำรุง | ลดข้อกำหนดในการบำรุงรักษาสิ่งแวดล้อม | ต้องการการปกป้องสิ่งแวดล้อมมากขึ้น |
| การดำเนินการ | ลำดับการสลับที่ควบคุม | ขึ้นอยู่กับประสบการณ์ของผู้ปฏิบัติงานมากขึ้น |
ลูกค้าใช้ Usune 11kV SF6 GIS สำหรับระบบจำหน่ายไฟฟ้าทางอุตสาหกรรมที่มีการสลับอย่างปลอดภัยและจำกัด พื้นที่ติดตั้งถือเป็นข้อกังวลหลัก หลังการติดตั้งลูกค้าเน้นโครงสร้างตู้ขนาดกะทัดรัดและ การประสานทางกล ซึ่งทำให้การทำงานสวิตชิ่งในแต่ละวันมีการควบคุมมากขึ้นและลดความเสี่ยงที่จะเกิดข้อผิดพลาด การดำเนินงาน
สำหรับการใช้งานการป้องกันหม้อแปลง ลูกค้าเลือกการกำหนดค่าเบรกเกอร์สุญญากาศด้วย การป้องกันแบบรีเลย์ ลูกค้าพบว่าฟังก์ชันการเดินทางอัตโนมัติและลำดับการทำงานที่ชัดเจนมีประโยชน์ ตอบสนองต่อสภาวะปัจจุบันที่ผิดปกติพร้อมทั้งลดความซับซ้อนในการปฏิบัติงานประจำ
ในระหว่างการปฏิบัติงานที่ไซต์งาน ลูกค้าให้ความสำคัญกับระบบอินเตอร์ล็อกนิรภัยทั้งห้าระบบเป็นพิเศษ ลำดับที่ต้องการระหว่าง ประตูสายเคเบิล สวิตช์กราวด์ และสวิตช์ตัดโหลดทำให้ขั้นตอนการบำรุงรักษาชัดเจนขึ้น และช่วยป้องกันความไม่ปลอดภัย เข้าถึงช่องเก็บสายเคเบิล
เจ้อเจียง Usune ไฟฟ้า Co.,Ltd. ได้สร้างระบบการจัดการที่ครอบคลุมตามคุณภาพ ISO 9001 ระบบการจัดการ ระบบการจัดการสิ่งแวดล้อม ISO 14001 และการจัดการอาชีวอนามัยและความปลอดภัย ISO 45001 ระบบ.
เพื่อตอบสนองความต้องการของตลาดต่างประเทศ ผลิตภัณฑ์สวิตช์เกียร์แรงดันปานกลาง Usune ได้ผ่าน IEC และ GB ที่เกี่ยวข้อง การทดสอบประเภทมาตรฐานและผลิตภัณฑ์ที่เกี่ยวข้องได้รับการรับรอง CE มีการควบคุมคุณภาพอย่างเข้มงวด ตลอดกระบวนการผลิต การตรวจสอบ และการทดสอบเพื่อให้มั่นใจถึงประสิทธิภาพที่เชื่อถือได้สำหรับการจ่ายพลังงานทั่วโลก การใช้งาน
การประสานทางกลช่วยป้องกันลำดับการสลับที่ไม่ถูกต้องระหว่างสวิตช์แบ่งโหลด เบรกเกอร์วงจร และ สวิตช์กราวด์ ช่วยปกป้องผู้ปฏิบัติงานและอุปกรณ์ระหว่างการทำงานและการบำรุงรักษา
ก่อนการติดตั้ง ลูกค้าควรตรวจสอบสภาพการขนส่ง สถานะตัวบ่งชี้ความดัน ที่จับการทำงาน ความพร้อมใช้งานและประสิทธิภาพการทำงานของกลไก ควรรายงานความเสียหายหรือชิ้นส่วนที่หายไปทันที
เหมาะสำหรับสถานีไฟฟ้าย่อยหม้อแปลงไฟฟ้า โรงงานอุตสาหกรรม สิ่งอำนวยความสะดวกเชิงพาณิชย์ โครงการโครงสร้างพื้นฐาน และ ระบบจำหน่ายแรงดันไฟฟ้าปานกลาง 11kV อื่นๆ ที่ต้องการการทำงานที่เชื่อถือได้และปลอดภัย
Usune ผสมผสานเทคโนโลยีฉนวนก๊าซ SF6 การเชื่อมต่อด้านความปลอดภัยทางกลไก กลไกการทำงานที่เชื่อถือได้ และ การควบคุมคุณภาพอย่างเข้มงวดเพื่อมอบโซลูชันที่ปลอดภัยและกะทัดรัดสำหรับเครือข่ายจำหน่ายแรงดันไฟฟ้าปานกลาง 11kV ที่ทันสมัย
