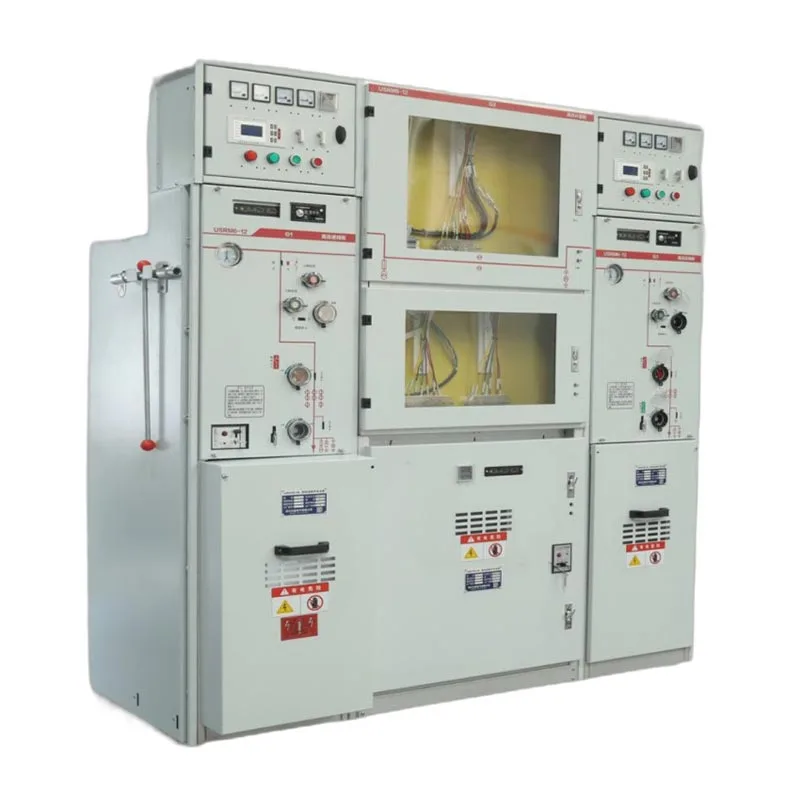

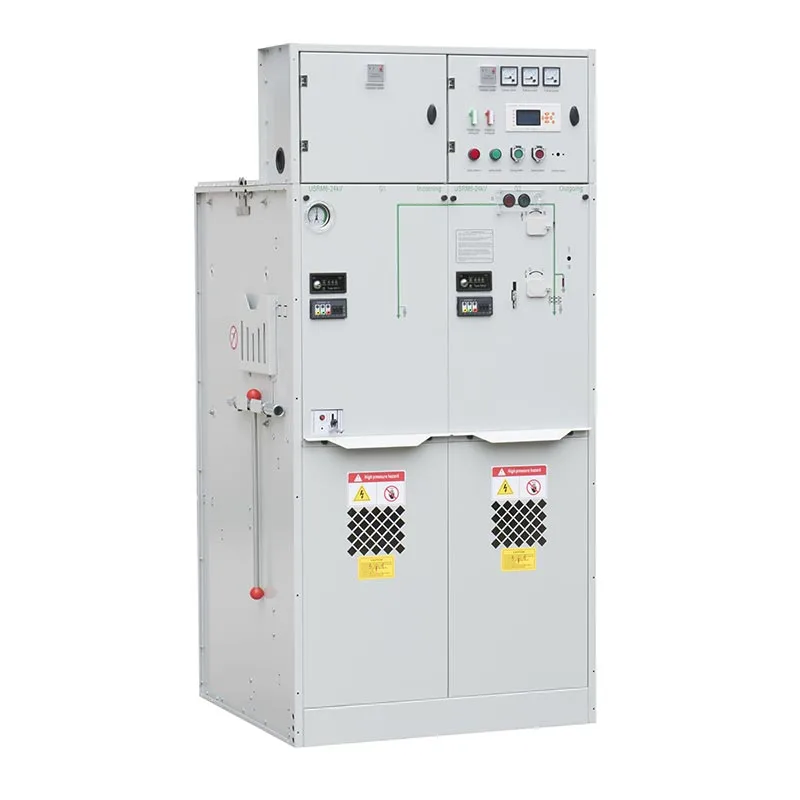

สำหรับผู้ซื้อสวิตช์เกียร์ยูนิตหลักของแหวน 22kV SF6 GIS RMU ข้อควรพิจารณาที่สำคัญไม่เพียงแค่เปลี่ยนประสิทธิภาพเท่านั้น แต่ยัง รวมถึงสามารถระบุตำแหน่งข้อผิดพลาดได้เร็วเพียงใด ผู้ปฏิบัติงานสามารถเข้าถึงอุปกรณ์ได้อย่างปลอดภัยเพียงใด และต้องบำรุงรักษามากน้อยเพียงใด ที่จำเป็นตลอดอายุการใช้งาน Usune ตอบสนองความต้องการเหล่านี้ผ่านการบ่งชี้กระแสไฟฟ้าแรงสูง, ข้อผิดพลาด ตัวบ่งชี้การป้องกันไมโครคอมพิวเตอร์และระบบก๊าซปิดผนึกแรงดัน
RMU สามารถติดตั้งตัวบ่งชี้ความผิดปกติสำหรับความผิดปกติแบบเฟสต่อเฟสและเฟสต่อกราวด์ได้ เมื่อมีข้อผิดพลาดเกิดขึ้น ตัวบ่งชี้จะส่งสัญญาณเตือนเพื่อช่วยให้เจ้าหน้าที่ปฏิบัติการระบุส่วนที่ได้รับผลกระทบและค้นหาตำแหน่งจุดผิดปกติ มีประสิทธิภาพมากขึ้น
สำหรับเครือข่ายการกระจายที่เชื่อมต่อกับศูนย์ตรวจสอบ ข้อมูลข้อผิดพลาดยังสามารถส่งไปยัง เซิร์ฟเวอร์ตรวจสอบ ช่วยให้ห้องควบคุมสามารถระบุพื้นที่ข้อบกพร่องและตำแหน่งเฉพาะได้โดยไม่ต้องพึ่งพา ทั้งหมดอยู่ในการตรวจสอบด้วยตนเอง
อุปกรณ์แสดงแรงดันไฟฟ้าแรงสูงจะให้ภาพเตือนเพื่อตรวจสอบว่าวงจรหลักอยู่หรือไม่ มีพลัง นอกจากนี้ยังรองรับการตรวจสอบเฟสเพื่อช่วยให้ผู้ปฏิบัติงานยืนยันสถานะไฟฟ้าก่อนดำเนินการ
การเชื่อมต่อแบบล็อคด้วยไฟฟ้าและล็อคแม่เหล็กที่เกี่ยวข้องสามารถป้องกันไม่ให้ประตูช่องใส่สายเคเบิลอยู่ได้ เปิดออกในขณะที่สายเคเบิลขาเข้ายังคงมีกระแสไฟอยู่ จึงเป็นชั้นการป้องกันเพิ่มเติมระหว่างการบำรุงรักษา
อุปกรณ์ป้องกัน การวัด และการควบคุมไมโครคอมพิวเตอร์ที่เป็นอุปกรณ์เสริมจะมาแทนที่รีเลย์แม่เหล็กไฟฟ้าแบบเดิม การป้องกันด้วยเทคโนโลยีการตรวจสอบแบบดิจิตอล สามารถใช้กับสาย หม้อแปลงไฟฟ้าระบบจำหน่าย และสายหลักอื่นๆ อุปกรณ์
ระบบสามารถรวมฟังก์ชันการป้องกันกระแสและแรงดันไฟฟ้า การวัด การเตือน และการควบคุมเข้าด้วยกัน การจัดการพลังงานอัจฉริยะและการสื่อสารกับเครือข่ายการตรวจสอบของลูกค้า
| เลขที่ | รายการ | หน่วย | หน่วยสวิตช์แบ่งโหลด | หน่วยรวมกัน | หน่วยเบรกเกอร์ |
| 1 | แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | กิโลโวลต์ | 12/24 | 12/24 | 12/24 |
| 2 | ความถี่ที่กำหนด | เฮิรตซ์ | 50 | 50 | 50 |
| 3 | จัดอันดับปัจจุบัน | A | 630 | 125 (ขึ้นอยู่กับกระแสฟิวส์) | 630 |
| 4 | ระดับฉนวนพิกัด 1 นาที ความถี่ทนต่อแรงดันไฟฟ้า เฟสอินเตอร์ กราวด์ | กิโลโวลต์ | 42/65 | 42/65 | 42/65 |
| ระดับฉนวนพิกัด 1 นาที ความถี่ทนต่อระยะการแยกแรงดันไฟฟ้า | กิโลโวลต์ | 48/79 | 48/79 | 48/79 | |
| ระดับฉนวนพิกัด 1 นาที ความถี่ทนต่อแรงดันไฟฟ้า วงจรควบคุมและเสริม | กิโลโวลต์ | 2/2 | 2/2 | 2/2 | |
| ระดับฉนวนพิกัด ‑ แรงกระตุ้นไฟส่องสว่างทนต่อแรงดันไฟฟ้า ‑ เฟสอินเตอร์ กราวด์ | กิโลโวลต์ | 75/125 | 75/125 | 75/125 | |
| ระดับฉนวนพิกัด ‑ แรงกระตุ้นไฟส่องสว่างทนทานต่อแรงดันไฟฟ้า ‑ ระยะห่างของการแยก | กิโลโวลต์ | 85/145 | 85/145 | 85/145 | |
| 5 | จัดอันดับการลัดวงจรที่ทนต่อกระแสไฟฟ้า | kA/วินาที | 25/4 | —— | 25/4 |
| 6 | พิกัดสูงสุดทนกระแสได้ | เคเอ | 63 | —— | 63 |
| 7 | จัดอันดับการลัดวงจรที่ทำให้กระแสไฟฟ้า | เคเอ | 63 | จำกัดด้วยฟิวส์ HV | 63 |
| 8 | จัดอันดับกระแสไฟฟ้าลัดวงจร | เคเอ | —— | จำกัดด้วยฟิวส์ HV | 25/25 |
| 9 | จัดอันดับการส่งปัจจุบัน | A | —— | 1700/1400 | —— |
| 10 | จัดอันดับกระแสทำลายโหลดที่ใช้งานอยู่ | A | 630 | —— | —— |
| 11 | พิกัดกระแสไฟกระชากวงปิด | A | 630 | —— | 630 |
| 12 | สวิตช์หยุดอายุการใช้งานเชิงกล/CB | ครั้ง | 10000 | 10000 | 20000 |
| สวิตช์แยกอายุการใช้งานทางกล/สวิตช์กราวด์ | ครั้ง | 5000 | 5000 | 5000 | |
| 13 | ความต้านทานของวงจร | μΩ | ≤150 | —— | ≤150 |
| 14 | แรงดันการชาร์จสูงสุด (แรงดันเกจ 20 ℃) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | อัตราการรั่วไหลสัมพัทธ์ของก๊าซประจำปี | % | 0.05 | 0.05 | 0.05 |
| 16 | ระดับการป้องกัน IP-ตู้ | IP4X | IP4X | IP4X | |
| ระดับการป้องกัน IP-ถังแก๊ส | IP67 | IP67 | IP67 |
เมื่อเกิดการลัดวงจรระหว่างเฟสหรือระหว่างเฟสกับกราวด์ ตัวบ่งชี้ความผิดปกติจะส่งสัญญาณเตือน ข้อบ่งชี้ เจ้าหน้าที่ซ่อมบำรุงสามารถใช้สัญญาณเพื่อระบุตัวป้อนที่ได้รับผลกระทบและลดข้อผิดพลาดให้แคบลง ที่ตั้ง
สำหรับโครงการที่ต้องการการตรวจสอบจากส่วนกลาง สามารถส่งข้อมูลข้อผิดพลาดไปยังศูนย์ตรวจสอบได้ ที่ คอมพิวเตอร์ตรวจสอบสามารถแสดงส่วนความผิดปกติและตำแหน่งที่สอดคล้องกัน ช่วยให้ทีมบำรุงรักษาลดน้อยลง เวลาในการค้นหาข้อผิดพลาดและเรียกคืนพลังงานได้อย่างมีประสิทธิภาพมากขึ้น
ส่วนประกอบหลักของตู้ SF6 ได้รับการออกแบบให้เป็นระบบปิดผนึก และโดยทั่วไปไม่จำเป็นต้องทำเป็นประจำ การบำรุงรักษาตลอดอายุการใช้งานที่ระบุภายใต้สภาวะการทำงานปกติ
ถังแก๊สผลิตจากสแตนเลส ทนทานต่อการกัดกร่อนได้ยาวนาน เครื่องกล ส่วนประกอบการทำงานจะถูกวางไว้นอกถังแก๊ส เพื่อทำการตรวจสอบ การทำงาน และการเปลี่ยนส่วนประกอบ สะดวกยิ่งขึ้นเมื่อต้องการบริการ
สำหรับการติดตั้งที่ต้องสัมผัสกับฝุ่น ทราย หรือมลภาวะที่รุนแรง การตรวจสอบชิ้นส่วนที่หมุนด้วยกลไกเป็นระยะๆ และ แนะนำให้ใช้เงื่อนไขการหล่อลื่น
ซีรีส์ USRM6 ใช้ระบบแก๊สปิดผนึกด้วยแรงดัน และไม่ต้องการการตรวจสอบก๊าซพิเศษตามปกติ สภาพการทำงาน
ก่อนใช้งานควรตรวจสอบเกจวัดความดัน ภายใต้สภาวะปกติ ตัวบ่งชี้ความดันควร ยังคงอยู่ในพื้นที่ปฏิบัติการสีเขียว ความดันอ้างอิงคือ 0.14 MPa โดยคงความดันแก๊สไว้ด้านบน 0.135 MPa ที่ 20°C ภายใต้เงื่อนไขการซีลที่ระบุ
อัตราการรั่วไหลของก๊าซต่อปีที่คาดหวังจะน้อยกว่า 0.1% ซึ่งรองรับประสิทธิภาพการปิดผนึกก๊าซในระยะยาว
สวิตช์เกียร์หน่วยหลักแหวน 22kv Sf6 Gis Rmu ได้รับการพัฒนาโดยอ้างอิงตามข้อกำหนด IEC 298 โดยได้รับการออกแบบ อายุการใช้งานมากกว่า 30 ปีภายใต้สภาวะการทำงานปกติ
การออกแบบสวิตช์สุญญากาศช่วยรักษาการซีลแก๊สตลอดระยะเวลาการบริการที่คาดไว้ ซึ่งช่วยลดความจำเป็นในการ การบำรุงรักษาที่เกี่ยวข้องกับก๊าซบ่อยครั้งและช่วยให้ลูกค้าควบคุมต้นทุนการดำเนินงานในระยะยาว
| การพิจารณาที่สำคัญ | Usune 22kV SF6 GIS RMU | RMU ทั่วไป |
| ฉนวนกันความร้อน | ฉนวนก๊าซ SF6 | ขึ้นอยู่กับการออกแบบอุปกรณ์ |
| การตรวจจับข้อผิดพลาด | ตัวเลือกบ่งชี้ข้อผิดพลาดภายในและระยะไกล | มักอาศัยการตรวจสอบด้วยตนเองมากกว่า |
| การตรวจสอบ | มีการป้องกันและการสื่อสารแบบดิจิทัล | อาจต้องใช้อุปกรณ์ตรวจสอบแยกต่างหาก |
| ความปลอดภัย | การแสดงสดและการประสานทางไฟฟ้า/แม่เหล็ก | ขึ้นอยู่กับการกำหนดค่า |
| การซ่อมบำรุง | ระบบหลักปิดผนึกซึ่งมีความต้องการการบำรุงรักษาต่ำ | ข้อกำหนดในการบำรุงรักษาแตกต่างกันไป |
| ถังแก๊ส | ถังปิดผนึกสแตนเลส | ขึ้นอยู่กับการก่อสร้าง |
| อายุการใช้งาน | ออกแบบมามากกว่า 30 ปีภายใต้สภาวะปกติ | ขึ้นอยู่กับการออกแบบผลิตภัณฑ์และการบำรุงรักษา |
Usune 22kv Sf6 Gis Rmu Ring สวิตช์ยูนิตหลักเหมาะสำหรับเครือข่ายการกระจายสินค้าทางอุตสาหกรรมที่มีหลายเครือข่าย เครื่องป้อนต้องการการสลับที่เชื่อถือได้และตำแหน่งข้อผิดพลาดที่รวดเร็ว ตัวบ่งชี้ความผิดปกติและอุปกรณ์ป้องกันแบบดิจิทัลสามารถช่วยได้ ทีมบำรุงรักษาสามารถระบุส่วนที่ผิดปกติได้อย่างมีประสิทธิภาพมากขึ้น
RMU สามารถกำหนดค่าด้วยฟังก์ชันการป้องกันไมโครคอมพิวเตอร์และการวัดสำหรับหม้อแปลงไฟฟ้าระบบจำหน่าย ให้ฟังก์ชันการตรวจสอบกระแสและแรงดันไฟฟ้า การแจ้งเตือน และการป้องกันภายในเครือข่ายแรงดันปานกลาง
สำหรับลูกค้าที่พัฒนาระบบจำหน่ายพลังงานอัจฉริยะ RMU สามารถเชื่อมต่อการป้องกัน การวัด และข้อผิดพลาดได้ ฟังก์ชั่นบ่งชี้และการสื่อสารไปยังระบบตรวจสอบส่วนกลาง ซึ่งสนับสนุนการระบุข้อผิดพลาดจากระยะไกล และ การจัดการเครือข่ายที่มีประสิทธิภาพมากขึ้น
ลูกค้าใช้สวิตช์ยูนิตหลัก Usune 22kv Sf6 Gis Rmu Ring สำหรับเครือข่ายวงแหวนอุตสาหกรรมที่มีหลายตัว เครื่องป้อนเข้าและออก ในระหว่างการทดสอบเดินเครื่อง ลูกค้ามุ่งเน้นไปที่ว่าผู้ปฏิบัติงานสามารถทำได้อย่างรวดเร็วหรือไม่ ระบุตัวป้อนที่ได้รับผลกระทบเมื่อเกิดข้อผิดพลาดระหว่างเฟสถึงเฟสหรือจากเฟสถึงกราวด์ ตัวบ่งชี้ข้อบกพร่องแบบรวม ให้ข้อมูลการแจ้งเตือนในพื้นที่ ช่วยให้เจ้าหน้าที่บำรุงรักษาจำกัดส่วนข้อบกพร่องให้แคบลงก่อนดำเนินการ การตรวจสอบในสถานที่
สำหรับการใช้งานการกระจายหม้อแปลง ลูกค้าเลือก RMU ที่มีการป้องกันไมโครคอมพิวเตอร์และ อุปกรณ์ควบคุม ระบบให้การตรวจสอบกระแสและแรงดันไฟฟ้าแบบดิจิทัลพร้อมการป้องกันและสัญญาณเตือน ฟังก์ชั่น ลูกค้าพบว่าการกำหนดค่านี้สะดวกกว่าสำหรับการตรวจสอบสภาพการทำงานของหม้อแปลง แทนที่จะพึ่งการป้องกันรีเลย์แบบธรรมดาเท่านั้น
ลูกค้าที่ต้องการการตรวจสอบการกระจายแบบรวมศูนย์จะเชื่อมต่อการบ่งชี้ข้อบกพร่องของ RMU และการป้องกันแบบดิจิทัล ฟังก์ชั่นไปยังศูนย์ตรวจสอบ เมื่อมีการสร้างสัญญาณความผิดปกติ หน้าจอการตรวจสอบสามารถระบุได้ ส่วนข้อบกพร่องที่สอดคล้องกัน ช่วยให้ทีมปฏิบัติการสามารถกำหนดได้ว่าต้องมีการตรวจสอบภาคสนามที่ไหนและ ปรับปรุงประสิทธิภาพการแก้ไขปัญหา
สำหรับลูกค้าที่ใช้งาน RMU ภายใต้สภาวะการบริการปกติ ถังแก๊ส SF6 แบบปิดผนึกจะช่วยลดความจำเป็น การบำรุงรักษาภายในตามปกติ ลูกค้ายังให้ความสำคัญกับส่วนประกอบการทำงานทางกลภายนอกเนื่องจากสามารถทำได้ ตรวจสอบหรือเปลี่ยนใหม่ได้สะดวกยิ่งขึ้นเมื่อจำเป็นต้องบำรุงรักษา
เจ้อเจียง Usune ไฟฟ้า Co.,Ltd. ได้จัดทำระบบการจัดการตามระบบการจัดการคุณภาพ ISO 9001, ISO 14001 ระบบการจัดการสิ่งแวดล้อม และ ISO 45001 ระบบการจัดการอาชีวอนามัยและความปลอดภัย

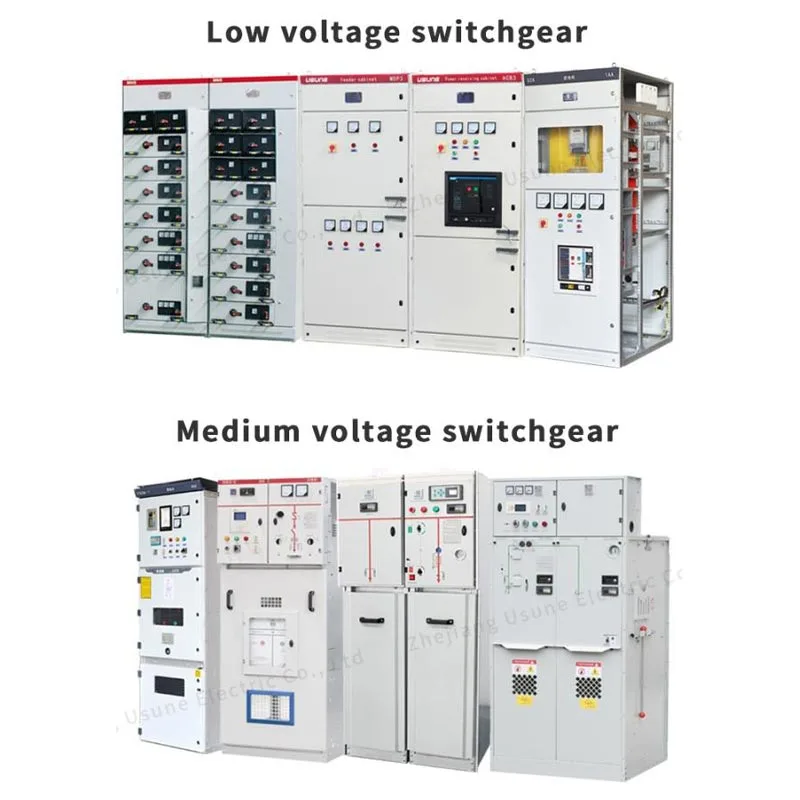

เพื่อให้เป็นไปตามข้อกำหนดของตลาดต่างประเทศที่แตกต่างกัน ผลิตภัณฑ์สวิตช์เกียร์แรงดันปานกลาง Usune จึงผ่านกระบวนการที่เกี่ยวข้อง การทดสอบประเภทมาตรฐาน IEC และ GB โดยผลิตภัณฑ์ที่ใช้งานได้ได้รับการรับรอง CE ระบบเหล่านี้สนับสนุนอย่างสม่ำเสมอ คุณภาพการผลิต การทดสอบผลิตภัณฑ์ และการปฏิบัติตามทางเทคนิคสำหรับโครงการจำหน่ายไฟฟ้าแรงดันปานกลาง
ใช่. RMU สามารถติดตั้งตัวบ่งชี้ความผิดปกติที่สามารถตรวจจับข้อผิดพลาดแบบเฟสต่อเฟสและเฟสต่อกราวด์ได้ และแจ้งสัญญาณเตือนภัยในพื้นที่
ใช่. เมื่อติดตั้งระบบการสื่อสารและการตรวจสอบที่สอดคล้องกัน จะสามารถส่งข้อมูลข้อผิดพลาดได้ ไปยังศูนย์ตรวจสอบซึ่งสามารถแสดงส่วนที่ได้รับผลกระทบและตำแหน่งข้อบกพร่องได้
ภายใต้สภาวะการทำงานปกติ ระบบปิดผนึกด้วยแรงดันไม่จำเป็นต้องมีการตรวจสอบก๊าซเป็นประจำเป็นพิเศษ ที่ ควรตรวจสอบเกจวัดความดันก่อนใช้งานและควรอยู่ภายในพื้นที่สีเขียวภายใต้สภาวะปกติ
ซีรีส์ USRM6 ได้รับการออกแบบมาเพื่อให้มีอายุการใช้งานมากกว่า 30 ปีภายใต้สภาวะการทำงานปกติ โดยมี คาดว่าอัตราการรั่วไหลของก๊าซต่อปีจะน้อยกว่า 0.1%
Usune ผสมผสานฉนวนปิดผนึก SF6, การบ่งชี้ข้อบกพร่อง, การบ่งชี้ชิ้นส่วนที่มีไฟฟ้า, การประสานความปลอดภัย, ระบบดิจิทัล การป้องกันและการบำรุงรักษาต่ำในโซลูชัน RMU แรงดันปานกลางตัวเดียว ทำให้เหมาะสำหรับวงแหวนสมัยใหม่ เครือข่ายและแอปพลิเคชั่นการกระจายอัจฉริยะ
