สวิตช์ตัดวงจรไฟฟ้าแรงสูงสำหรับสถานีย่อย

สวิตช์ตัดวงจรไฟฟ้าแรงสูง Usune LW36-110 สำหรับสถานีย่อยเป็นอุปกรณ์ไฟฟ้าหลักที่พัฒนาขึ้นอย่างอิสระ และผลิตโดย Zhejiang Usune Electric Co., Ltd. ผู้ผลิตชั้นนำด้านสวิตช์เกียร์ไฟฟ้าแรงสูงของจีน อุตสาหกรรม สวิตช์เกียร์ไฟฟ้าแรงสูงกลางแจ้ง AC 50Hz สามเฟสนี้ใช้เพื่อการควบคุมและการป้องกันเป็นหลัก ระบบส่งกำลังและการแปลงกำลัง 110kV และยังสามารถใช้เป็นเบรกเกอร์หน้าสัมผัสและขาเข้าได้ด้วย การใช้งานที่ต้องใช้ชุดสวิตช์เกียร์ สินค้าได้รับการผลิตในโรงงานมืออาชีพของ Usune แบบครบวงจร R&D การผลิต และการทดสอบ เพื่อให้มั่นใจว่าผลิตภัณฑ์ทุกชิ้นตรงตามมาตรฐานคุณภาพที่เข้มงวดก่อนออกจากโรงงาน

การปฏิบัติตามหลักและอำนาจหน้าที่

เพื่อรับประกันความน่าเชื่อถือและความเข้ากันได้ของผลิตภัณฑ์ สวิตช์เบรกเกอร์วงจรไฟฟ้าแรงสูง Usune LW36-110 สำหรับ สถานีย่อยปฏิบัติตามมาตรฐาน "AC High Voltage Circuit Breakers" GB1984-2003 และตรงตามข้อกำหนดของ มาตรฐาน International Electrotechnical Commission (IEC) IEC62271-100:2001 “สวิตช์เกียร์ไฟฟ้าแรงสูงและเกียร์ควบคุม - ตอนที่ 100: เบรกเกอร์วงจรไฟฟ้าแรงสูง" ในฐานะซัพพลายเออร์มืออาชีพ Usune ได้ผ่านระบบคุณภาพที่เข้มงวด การรับรองและโรงงานมีการติดตั้งอุปกรณ์การผลิตและการทดสอบขั้นสูงเพื่อให้มั่นใจว่า ประสิทธิภาพของแต่ละผลิตภัณฑ์ตรงหรือเกินกว่ามาตรฐานอุตสาหกรรม

คุณสมบัติทางเทคนิคหลัก

1. หลักการดับเพลิงขั้นสูง

ใช้หลักการดับส่วนโค้ง "การขยายตัวทางความร้อน + เสริม" ที่เป็นเอกลักษณ์ ทำให้มีการแตกหักได้ดีเยี่ยม ประสิทธิภาพ, เวลาอาร์คสั้น, อายุการใช้งานไฟฟ้าที่ยาวนาน และเสียงรบกวนในการทำงานต่ำ ช่วยให้มั่นใจในความปลอดภัยของพลังงานได้อย่างมีประสิทธิภาพ การทำงานของกริด

2. สื่อฉนวนที่ปลอดภัย

ใช้ก๊าซ SF6 ที่มีคุณสมบัติเป็นฉนวนและดับอาร์คได้ดีเยี่ยมเป็นฉนวนและดับอาร์ค ปานกลางไม่เสี่ยงต่อการเผาไหม้หรือการระเบิดทำให้เหมาะสำหรับพื้นที่ที่มีประชากรหนาแน่นและต่างๆ สภาพแวดล้อมของสถานีย่อยที่ซับซ้อน

3. กลไกการทำงานที่เชื่อถือได้

ติดตั้งกลไกการทำงานของสปริงประเภท CTB-1 ซึ่งมีโครงสร้างที่เรียบง่ายและกะทัดรัด การทำงานที่มั่นคง มีความปลอดภัยและความน่าเชื่อถือสูง และลดความถี่ในการบำรุงรักษาและความล้มเหลว

4. การปรับตัวด้านสิ่งแวดล้อมที่แข็งแกร่ง

สามารถทำงานได้อย่างเสถียรในสภาพแวดล้อมที่รุนแรง ปฏิบัติตามตัวชี้วัดด้านสิ่งแวดล้อมต่างๆ อย่างเคร่งครัด จึงมั่นใจได้ การดำเนินงานที่มั่นคงในระยะยาวในภูมิภาคต่างๆ

พารามิเตอร์ทางเทคนิคที่สำคัญ

1. แรงดันไฟฟ้า: 110kV; ความถี่ที่กำหนด: 50Hz; จัดอันดับปัจจุบัน: 3150A
2. พิกัดกระแสไฟลัดวงจร: 40kA; พิกัดกระแสไฟลัดวงจร (สูงสุด): 100kA
3. แรงดันแก๊ส SF6 ที่ได้รับการจัดอันดับ (20 ℃): 0.5MPa; อัตราการรั่วไหลประจำปี: ≤0.5%
4. อายุการใช้งานเครื่องกล: 6,000 รอบ; เวลาเปิดทำการ: ≤60ms; เวลาปิด: ≤145ms
5. ช่วงอุณหภูมิแวดล้อม: -30 ℃ ~ + 40 ℃; ระดับความสูง: ≤3000m

โครงสร้างโดยรวมของผลิตภัณฑ์

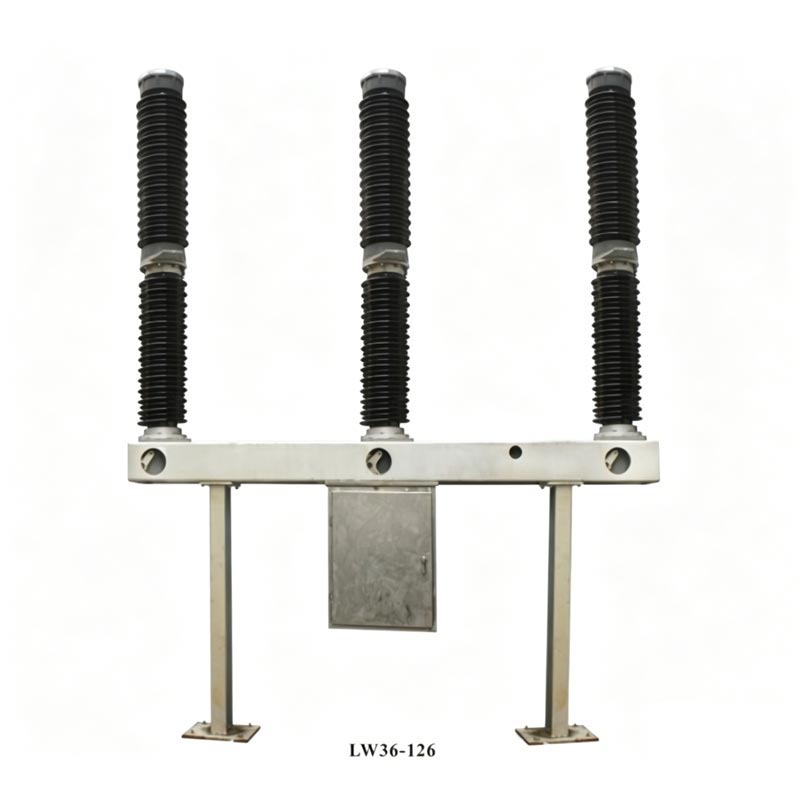

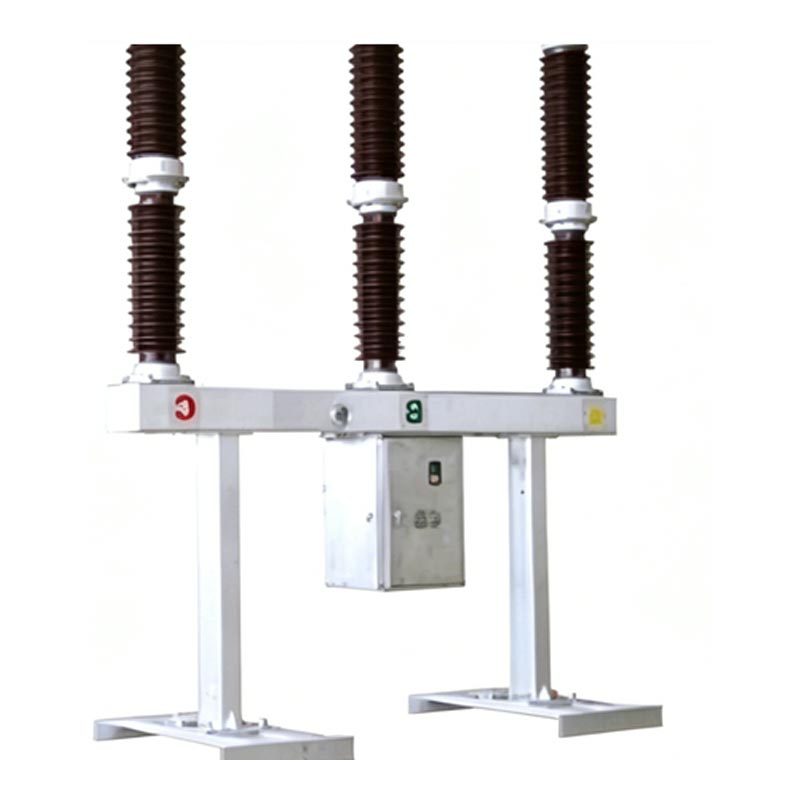

สวิตช์ตัดวงจรไฟฟ้าแรงสูงสำหรับสถานีย่อยใช้ห้องดับเพลิงแบบใช้พลังงานในตัวในตัว โครงสร้างโดยแต่ละเฟสเป็นแบบเสาเดี่ยว (POLE) เซอร์กิตเบรกเกอร์แต่ละตัวประกอบด้วยสามเฟส ติดตั้งอยู่บนเฟรมเดียวกัน ทำงานโดยกลไกสปริง โดยมีเฟสสามเฟสเชื่อมโยงกันด้วยกลไก ด้านบนของ ผลิตภัณฑ์มีบูชพอร์ซเลนสำหรับห้องดับเพลิงส่วนโค้ง ส่วนตรงกลางมีพอร์ซเลนรองรับ บุชชิ่งและโครง และกล่องกลไกตั้งอยู่ตรงกลางและห้อยอยู่ใต้เฟรม มันเป็นบ้านของ กลไกการทำงานของสปริงภายในและส่วนประกอบควบคุมไฟฟ้า แกนดึงเอาท์พุตของกลไกเชื่อมต่อกับ ก้านสูบและแขนหมุน มีการติดตั้งตัวควบคุมความหนาแน่นของก๊าซ SF6 ที่ด้านหน้าของเฟรมซึ่งก็คือ รองรับที่ปลายทั้งสองข้างด้วยตัวรองรับ

หลักการทำงาน

1. ตำแหน่งปิด

กระแสของระบบไหลผ่านเทอร์มินัล, แท่งรองรับหน้าสัมผัสอยู่กับที่, หน้าสัมผัสหลักอยู่กับที่, หลักที่กำลังเคลื่อนที่ หน้าสัมผัส กระบอกสูบ หน้าสัมผัสขั้นกลาง และหน้าแปลนขั้นกลาง จากนั้นจึงสร้างวงจรโดยระบบผ่าน ขั้ว

2. การเปิดดำเนินการ

ภายใต้การกระทำของแอคชูเอเตอร์ แขนปฏิบัติการจะดึงแกนดึงฉนวน ก้านลูกสูบ กระบอกสูบ ส่วนโค้งที่เคลื่อนที่ สัมผัสและหัวฉีดลงพร้อมกัน ส่วนโค้งจะถูกสร้างขึ้นเมื่อหน้าสัมผัสที่เคลื่อนที่และที่อยู่นิ่งแยกจากกัน เมื่อ ระบบหน้าสัมผัสที่เคลื่อนที่จะเลื่อนลงไปยังตำแหน่งหนึ่ง หัวฉีดจะเปิดขึ้น และก๊าซ SF6 ที่ถูกบีบอัดอยู่ในนั้น กระบอกสูบจะถูกเป่าเข้าไปในบริเวณส่วนโค้งผ่านหัวฉีด ส่วนโค้งจะดับลงเมื่อกระแสข้ามศูนย์

3. การปิดการดำเนินการ

ภายใต้การกระทำของแอคชูเอเตอร์ แขนปฏิบัติการจะดึงหน้าสัมผัสที่กำลังเคลื่อนที่ซึ่งเชื่อมต่อกับแกนฉนวนขึ้นด้านบน สู่ตำแหน่งปิด ก๊าซ SF6 จะเข้าสู่กระบอกสูบไปพร้อมๆ กัน เพื่อเตรียมการเปิดครั้งต่อไป

บทนำระบบคีย์

1. ระบบแก๊ส SF6

ประกอบด้วยเครื่องวัดความหนาแน่น SF6 (รวมเกจวัดความดันและตัวควบคุมความหนาแน่น) วาล์วจ่ายก๊าซแบบสามเฟส วาล์วและท่อส่งก๊าซ SF6 มีการชดเชยอุณหภูมิ สัญญาณเตือน และการป้องกันแรงดันที่ประสานกัน ตรวจสอบให้แน่ใจว่าแรงดันแก๊ส SF6 คงที่

2. ระบบควบคุม

ตั้งอยู่ภายในตัวเรือนกลไก โดยประกอบด้วยส่วนประกอบสำคัญ เช่น สวิตช์ควบคุมการทำงาน สวิตช์อัตโนมัติ ทริปสวิตช์ รีเลย์ เทอร์มินัล คอยล์ปิด มอเตอร์ และเครื่องทำความร้อน ช่วยให้สามารถควบคุมสวิตช์ป้องกันการสูบน้ำ การจัดเก็บพลังงานสปริง, การป้องกันแรงดันแก๊ส SF6, ฟังก์ชั่นการทำความร้อนและแสงสว่าง

อ้างอิงโครงการ

โครงการปล่อยจรวด Cas-space

รายงานการทดสอบ

กรณีการใช้งานจริง

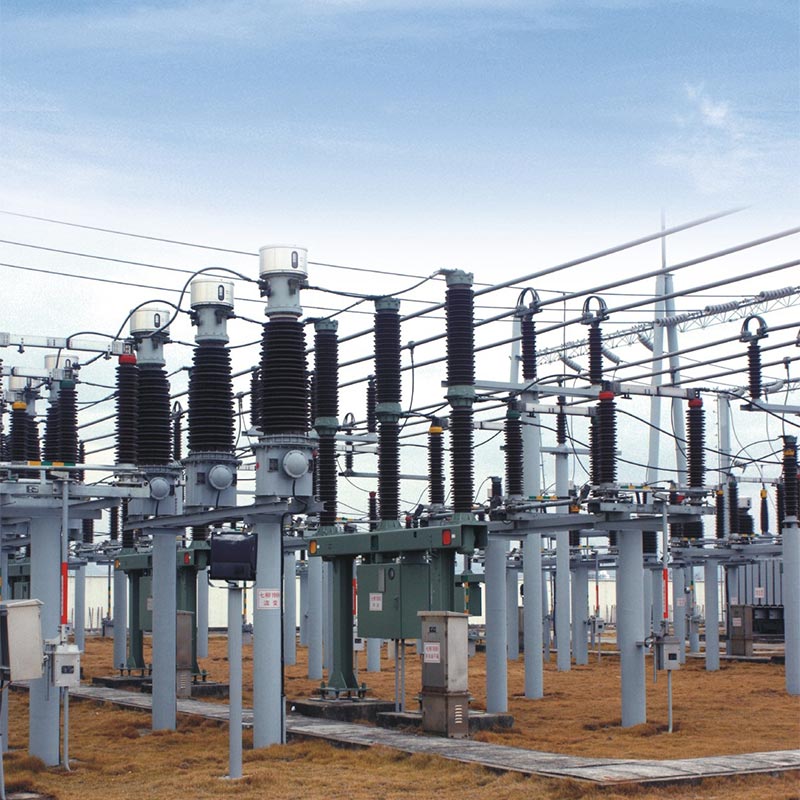

เพื่อตรวจสอบความน่าเชื่อถือและการใช้งานจริงของสวิตช์เบรกเกอร์วงจรไฟฟ้าแรงสูง Usune LW36-110 สำหรับสถานีย่อย ผลิตภัณฑ์นี้ถูกนำไปใช้กับโครงการสถานีไฟฟ้าย่อย 110kV ในสวนอุตสาหกรรมสำคัญในจีนตะวันออกได้สำเร็จ เช่น ซัพพลายเออร์ที่เชื่อถือได้ Usune ได้จัดหาเซอร์กิตเบรกเกอร์ LW36-110 จำนวน 12 ตัวสำหรับโครงการนี้ ซึ่งทำงานได้เสถียร มานานกว่าสามปี

สถานีย่อยนี้จ่ายพลังงานให้กับองค์กรขนาดใหญ่และขนาดกลางมากกว่า 50 แห่งในสวนอุตสาหกรรม ต้องการความเสถียรและความปลอดภัยสูงมาก ในระยะแรกของโครงการลูกค้าอย่างครอบคลุม เปรียบเทียบผู้ผลิตจีนหลายราย ในที่สุดก็เลือกเซอร์กิตเบรกเกอร์ LW36-110 ของ Usune เนื่องจากเหนือกว่า ประสิทธิภาพทางเทคนิค การควบคุมคุณภาพอย่างเข้มงวด และบริการหลังการขายที่ครอบคลุม ระหว่างดำเนินการ ผลิตภัณฑ์ประสบความสำเร็จในการทนต่อสภาพอากาศที่รุนแรง เช่น อุณหภูมิสูง ฝนตกหนัก และอุณหภูมิต่ำ อุณหภูมิโดยไม่มีความผิดปกติใด ๆ ที่บันทึกไว้ อัตราการรั่วไหลของก๊าซ SF6 ต่ำกว่าข้อกำหนดมาตรฐานมาก (≤0.5%) การทำงานของกลไกเป็นไปอย่างราบรื่น และเวลาเปิดและปิดมีความเสถียร ทำให้มั่นใจในความปลอดภัยได้อย่างมีประสิทธิภาพ และการดำเนินงานที่มั่นคงของโครงข่ายไฟฟ้าของอุทยาน สิ่งนี้ได้รับคำชมอย่างสูงจากลูกค้า และ Usune ก็กลายมาเป็น ซัพพลายเออร์อุปกรณ์ไฟฟ้าที่ได้รับมอบหมายสำหรับโครงการขยายต่อไปของอุทยาน

คำถามที่พบบ่อย

คำถามที่ 1: เซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูง Usune LW36-110 มีอายุการใช้งานเท่าใด และการบำรุงรักษาที่สำคัญคืออะไร คะแนน?

A1: ผลิตภัณฑ์มีอายุการใช้งานเชิงกล 6,000 รอบ และภายใต้การใช้งานปกติและการบำรุงรักษาตามปกติ ผลิตภัณฑ์จะต่อเนื่อง อายุการใช้งานสามารถเข้าถึง 12 ปี จุดบำรุงรักษาที่สำคัญได้แก่: การตรวจสอบเป็นประจำทุกสัปดาห์ (การตรวจสอบฉนวน ความสมบูรณ์ แรงดันแก๊ส SF6 และสถานะการทำงาน) ยกเครื่องประจำปีทุกๆ 3 ปี (ทำความสะอาดฉนวน, ตรวจเช็ค ตัวยึด การวัดความต้านทานของวงจรหลัก และความชื้นของก๊าซ SF6) จำเป็นต้องมีการยกเครื่องครั้งใหญ่ภายใต้ เงื่อนไขต่อไปนี้: การทำงานต่อเนื่อง 12 ปี, การหยุดชะงักของกระแสไฟฟ้าที่กำหนด 2000, ความจุเต็ม 20 (40kA) การหยุดชะงักหรือการทำงานของกลไก 6,000 ครั้ง Usune ให้คำแนะนำการบำรุงรักษาและอะไหล่อย่างมืออาชีพ จัดหาเพื่อให้แน่ใจว่าการทำงานที่มั่นคงในระยะยาวของผลิตภัณฑ์

คำถามที่ 2: สวิตช์ตัดวงจรไฟฟ้าแรงสูง Usune LW36-110 สำหรับสถานีย่อยสามารถใช้ในระดับความสูงและสูงมากได้หรือไม่ เขตหนาวเหรอ? ความสามารถในการปรับตัวต่อสิ่งแวดล้อมเป็นอย่างไร?

A2: ใช่ ผลิตภัณฑ์นี้มีความสามารถในการปรับตัวต่อสิ่งแวดล้อมได้ดี และสามารถใช้งานได้ในพื้นที่สูงและเย็นจัด ภูมิภาค ช่วงอุณหภูมิแวดล้อมคือ -30°C ถึง +40°C โดยมีระดับความสูงที่ปรับได้สูงสุด ≤3000m มันสามารถ ทนต่อแรงดันลม 700Pa และไอซิ่งขนาด 10 มม. และความแข็งแรงของแผ่นดินไหวตรงตามข้อกำหนดของแนวนอน การเร่งความเร็ว ≤0.3g และการเร่งความเร็วในแนวตั้ง ≤0.15g นอกจากนี้ยังเหมาะสำหรับพื้นที่ที่มีค่าสัมพัทธ์เฉลี่ยรายวันอีกด้วย ความชื้น ≤95% และความชื้นสัมพัทธ์เฉลี่ยรายเดือน ≤90% (25℃) และสามารถใช้ในสภาพแวดล้อมที่ปราศจากสารไวไฟ สภาวะการระเบิด การกัดกร่อนทางเคมี และการสั่นสะเทือนที่รุนแรง เป็นไปตามข้อกำหนดด้านสิ่งแวดล้อมของ โครงการสถานีย่อยส่วนใหญ่ในจีนและทั่วโลก
