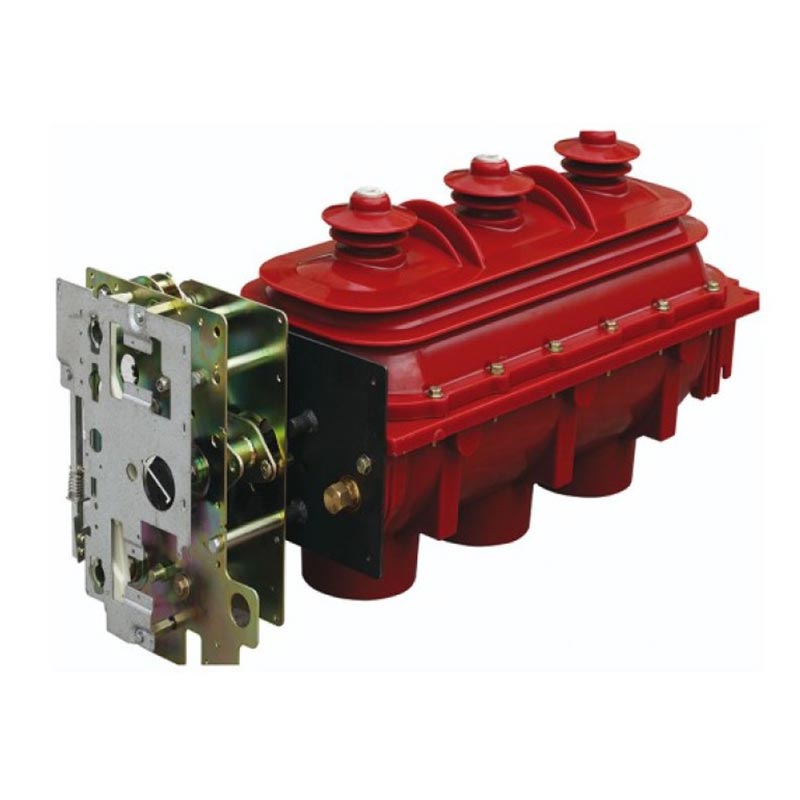

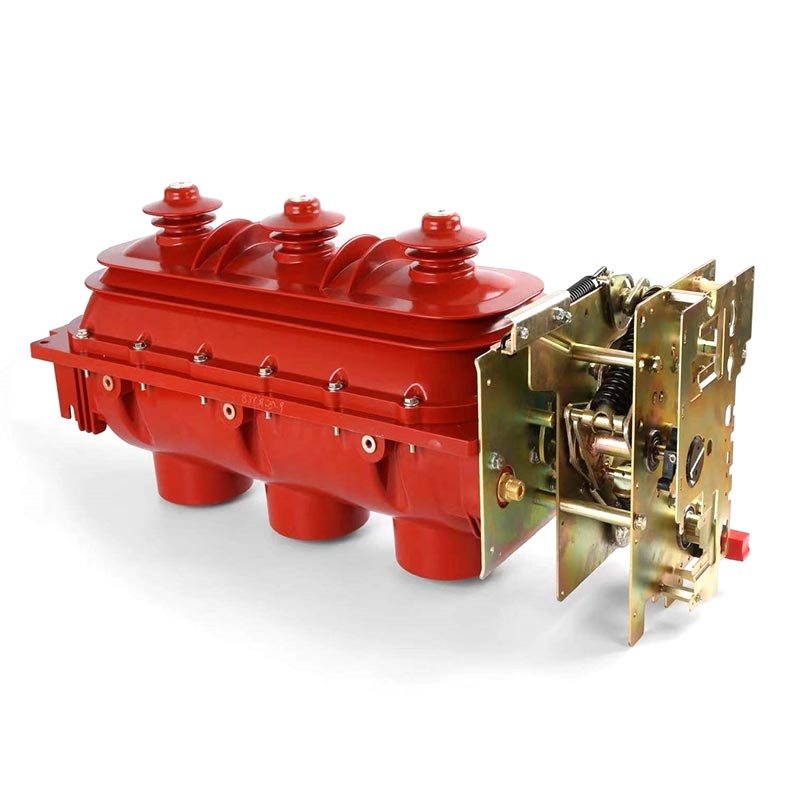

สวิตช์หยุดโหลด Usune RMU ประกอบด้วยผลิตภัณฑ์ที่พัฒนาขึ้นอย่างอิสระสามประเภทเป็นหลัก ได้แก่ เครื่องปรับอากาศภายในอาคาร สวิตช์โหลด SF6 แรงดันสูง, อุปกรณ์รวมสวิตช์โหลดฟิวส์ และสวิตช์โหลดแบบยึดสายเคเบิล ครอบคลุมรุ่น FLN36-12D (สวิตช์โหลด) และ FLRN36-12D (อุปกรณ์รวมสวิตช์โหลด-ฟิวส์) ผลิตภัณฑ์เหล่านี้ สามารถตอบสนองความต้องการของสถานการณ์การกระจายพลังงานที่หลากหลาย และเหมาะอย่างยิ่งสำหรับคอมเพล็กซ์ ข้อกำหนดการดำเนินงานของระบบไฟฟ้าของจีน ในฐานะผลิตภัณฑ์หลักของ Zhejiang Usune Electric Co., Ltd. นี้ สวิตช์ผลิตในโรงงานอันทันสมัยของบริษัท โดยผ่านการทดสอบคุณภาพอย่างเข้มงวดตลอดกระบวนการ เพื่อให้มั่นใจถึงประสิทธิภาพที่มั่นคงและเชื่อถือได้
1. Usune มีส่วนร่วมอย่างลึกซึ้งในการวิจัยและพัฒนาและการผลิตอุปกรณ์ไฟฟ้าแรงสูงมานานหลายปี สะสมประสบการณ์อันยาวนานในการใช้งานภาคสนาม สวิตช์แบ่งโหลด RMU มีการใช้กันอย่างแพร่หลายในหลายพัน โครงการทั้งในประเทศและต่างประเทศ ตรวจสอบความสามารถในการปรับตัวและความน่าเชื่อถือในสภาพแวดล้อมต่างๆ
2. สวิตช์หยุดโหลดของ RMU ได้รับการพัฒนาอย่างอิสระโดยทีมงาน R&D มืออาชีพของ Usune ซึ่งดูดซับเทคโนโลยีขั้นสูง เทคโนโลยีต่างประเทศและการปรับปรุงการออกแบบให้เหมาะสมกับลักษณะที่แท้จริงของระบบไฟฟ้าของจีน มัน หลักการดับไฟ การออกแบบโครงสร้าง และกลไกการทำงาน ล้วนสะท้อนให้เห็นถึงความเชี่ยวชาญระดับมืออาชีพอย่างลึกซึ้ง สาขาสวิตช์เกียร์ไฟฟ้าแรงสูง
3. ผลิตภัณฑ์ผ่านการทดสอบประเภทครบชุดและประสิทธิภาพเป็นไปตาม GB 3804, GB 16926, IEC โดยสมบูรณ์ มาตรฐาน 60265 และ IEC 60420 ซึ่งแสดงให้เห็นถึงอำนาจทางเทคนิคและการปฏิบัติตามข้อกำหนด
4. ใช้โครงสร้างการปิดผนึกแบบไดนามิกและแบบคงที่พิเศษ จึงมีประสิทธิภาพการปิดผนึกที่ยอดเยี่ยมและติดตั้งไว้ พร้อมมาตรวัดความดันแบบภาพสำหรับการตรวจสอบแบบเรียลไทม์ อินเตอร์ล็อคเชิงกลที่เชื่อถือได้ช่วยให้มั่นใจในความปลอดภัยในการปฏิบัติงาน เช่น ในฐานะผู้ผลิตมืออาชีพ Usune ให้บริการหลังการขายอย่างครอบคลุม ช่วยเพิ่มความไว้วางใจให้กับลูกค้า
1. สวิตช์โหลดและเครื่องใช้ไฟฟ้าแบบรวมประกอบด้วยตัวเรือนหุ้มฉนวนแบบรวมตัวสวิตช์ตัวสปริง กลไกการทำงาน ตัวยึดฟิวส์ และระบบตัดฟิวส์ สวิตช์โหลดแบบยึดกับสายเคเบิลมีการติดตั้ง ตัวเรือนหุ้มฉนวนโดยเฉพาะและกลไกการทำงานของสปริงอเนกประสงค์
2. ตัวเรือนด้านบนและด้านล่างหล่อด้วยอีพอกซีเรซินเพื่อสร้างช่องด้านในที่ปิดสนิทและเต็มไปด้วยก๊าซ การหมุนของ หน้าสัมผัสเคลื่อนที่ทั่วไปจะมีตำแหน่งสามตำแหน่ง: "ปิด" "เปิด" และ "ต่อสายดิน" ทำให้มั่นใจได้ถึงความยืดหยุ่นและ การสลับที่เชื่อถือได้
3. ด้านหน้าของกล่องกลไกมีเกจวัดความดัน SF6 และตัวบ่งชี้ตำแหน่ง ตำแหน่ง ตัวบ่งชี้เชื่อมโยงโดยตรงกับเพลาขับหน้าสัมผัสที่กำลังเคลื่อนที่ ช่วยให้มั่นใจในการบ่งชี้ที่แม่นยำและเชื่อถือได้
4. ช่องระบายแรงดันอยู่ที่ด้านหลังของตัวเครื่อง ในกรณีที่มีแรงดันเกินภายในเนื่องจากข้อผิดพลาด ก๊าซถูกปล่อยออกไปด้านหลัง ป้องกันการดีดออกไปข้างหน้า และรับประกันความปลอดภัยของบุคลากร
5. มีการเชื่อมต่อทางกลที่เชื่อถือได้ระหว่างสวิตช์โหลดและสวิตช์กราวด์ และระหว่าง สวิตช์กราวด์และประตูหน้า (การจับคู่แผง) เพื่อหลีกเลี่ยงความเสี่ยงในการทำงานผิดพลาด

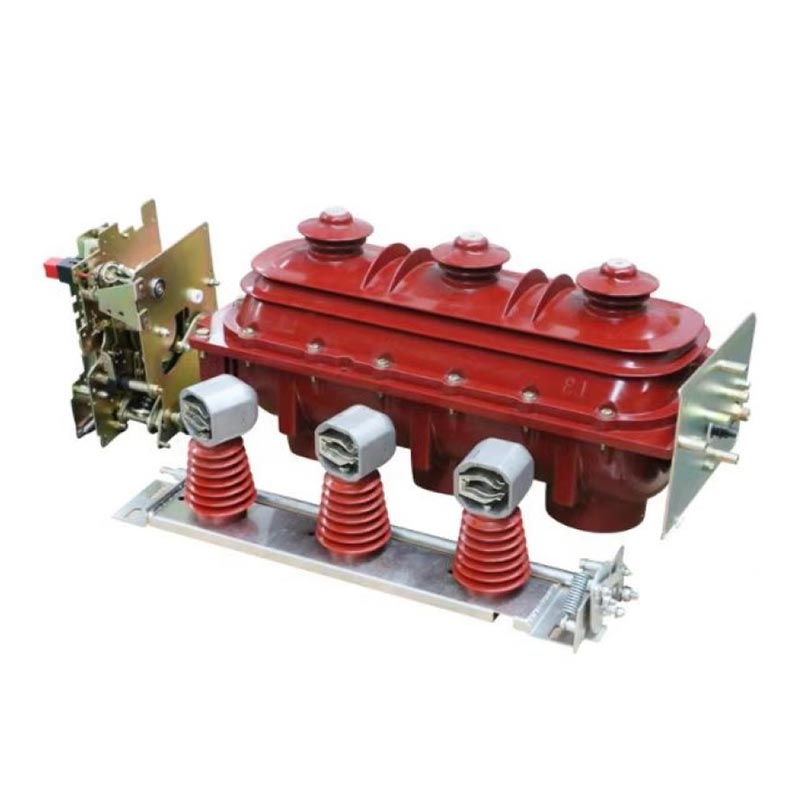

6. สวิตช์โหลดที่ติดตั้งที่ขั้วต่อสายเคเบิลมีขั้วต่อสายเคเบิลป้องกันการสัมผัสด้านหน้าซึ่งรองรับไฟฟ้าแรงสูง การเชื่อมต่อสายเคเบิลที่ปลายทั้งขาเข้าและขาออก และได้รับการออกแบบมาโดยเฉพาะสำหรับสาขา/ทางแยกสายเคเบิล กล่อง
สวิตช์แบ่งโหลด RMU ใช้ก๊าซ SF6 เป็นสื่อในการดับอาร์ค ซึ่งแสดงการดับอาร์คได้ดีเยี่ยม ประสิทธิภาพการทำงาน เมื่อสวิตช์ตัดกระแสไฟฟ้า หน้าสัมผัสที่เคลื่อนที่และที่อยู่นิ่งจะแยกออกจากกัน ทำให้เกิดส่วนโค้ง ขับเคลื่อนด้วยสนามแม่เหล็กถาวร ส่วนโค้งจะหมุนอย่างรวดเร็วรอบหน้าสัมผัส ทำให้เกิดการขจัดไอออนอย่างรวดเร็วและ ระบายความร้อนดับที่จุดศูนย์ข้ามปัจจุบัน หลังจากทะลุแล้ว ช่องว่างแบบ double-break ที่มีระดับสูง ฉนวนแยกส่วนเกิดขึ้น ส่งผลให้ความสามารถในการแตกหักสูง การสึกหรอจากการสัมผัสน้อยที่สุด และการใช้ไฟฟ้ายาวนาน ชีวิต
ใช้สำหรับการสลับ การปิด การเปิด และการต่อสายดินของสวิตช์โหลด ส่วนควบคุมรูปฏิบัติการด้านบน สวิตช์กราวด์และรูการทำงานด้านล่างควบคุมสวิตช์โหลด หลังจากปิดทริปสปริง เก็บพลังงานพร้อมกัน และสามารถปล่อยทริปได้ผ่านปุ่มแมนนวลหรือสัญญาณฟิวส์เท่านั้น
การออกแบบนี้เพิ่มอุปกรณ์กักเก็บพลังงานของมอเตอร์และทริปคอยล์ตามกลไกแบบแมนนวล แบบธรรมดาและแบบไฟฟ้า การดำเนินงานมีความเป็นอิสระและไม่รบกวนซึ่งกันและกัน รองรับการควบคุมระยะไกลและการใช้งาน แรงดันไฟฟ้ารวมถึง AC220V, DC220V, DC110V และ DC48V
- อุณหภูมิแวดล้อม: -25 °C ~ +40 °C
- ระดับความสูง: ไม่เกิน 2,000 ม
- ความชื้น: ความชื้นสัมพัทธ์เฉลี่ยรายวัน ≤95%; ความชื้นสัมพัทธ์เฉลี่ยรายเดือน ≤90%; ไอน้ำเฉลี่ยรายวัน
ความดัน ≤2.2kPa; แรงดันไอน้ำเฉลี่ยรายเดือน ≤1.8kPa
- อากาศแวดล้อมปราศจากฝุ่น ควัน ก๊าซที่มีฤทธิ์กัดกร่อน/ไวไฟ ไอระเหย และมลภาวะจากสเปรย์เกลือ
- การสั่นสะเทือนภายนอกและการรบกวนจากแผ่นดินไหวนั้นไม่มีนัยสำคัญ
- วงจรทุติยภูมิทำให้เกิดคลื่นรบกวนแม่เหล็กไฟฟ้า ≤1.6kV
ตาม GB/T 11022-1999 "ข้อกำหนดทางเทคนิคทั่วไปสำหรับมาตรฐานสวิตช์เกียร์ไฟฟ้าแรงสูงและเกียร์ควบคุม" สวิตช์ควรทำงานภายใต้สภาวะปกติ หากสภาพการทำงานจริงเบี่ยงเบนไปจากช่วงปกติ (เช่น ระดับความสูงเกิน 2,000 ม. อุณหภูมิที่มากเกินไป ความชื้นสูง และการควบแน่นง่าย ฯลฯ) ที่ผู้ใช้ต้องการ เพื่อบรรลุข้อตกลงกับผู้ผลิต
| เลขที่ | รายการ | หน่วย | ข้อมูล | |
| FLN36-12D | FLN36-12D | |||
| 1 | แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | กิโลโวลต์ | 12 | 12 |
| 2 | จัดอันดับความถี่ | เฮิรตซ์ | 50 | 50 |
| 3 | จัดอันดับปัจจุบัน | A | 630 | 125 |
| 4 | พิกัดระยะเวลาอันสั้นทนต่อกระแสของสวิตช์โหลด / ระยะเวลาการลัดวงจรที่กำหนด | kA/วินาที | 20/3 | - |
| 5 | จัดอันดับระยะเวลาสั้นทนต่อกระแสของสวิตช์สายดิน / จัดอันดับระยะเวลาลัดวงจร | kA/วินาที | 20/2 | - |
| 6 | กระแสน้ำเข้า | กาส | 30 | - |
| A | 630 | - | ||
| A | 630 | - | ||
| A | 31.5 | - | ||
| A | 10 | - | ||
| เควีเอ | 1250 | 1250 | ||
| A | - | 1700 | ||
| กระแสไฟลัดวงจรที่คาดไว้ | เคเอ | - | 50 | |
| 7 | ระดับฉนวนที่ได้รับการจัดอันดับ | กิโลโวลต์ | 42/48 | 42/48 |
| กิโลโวลต์ | 75/48 | 75/85 | ||
| 8 | อายุการใช้งานทางกลของวงจรหลักและวงจรสายดิน | ครั้ง | 3000/2000 | 2000/2000 |
| 9 | แรงดันแก๊สพิกัด SF6 (แรงดันเกจที่ 20°C) | MPa | 0.04-0.05 | 0.04-0.05 |
| แบบอย่าง | แรงดันไฟฟ้า (kV) | ฟิวส์พิกัดกระแส (A) | ฟิวส์ลิงค์จัดอันดับปัจจุบัน (A) | พิกัดกระแสไฟรั่ว (kA) |
| เอ็กซ์อาร์เอ็นที | 12 | 40 | 6.3, 10, 16, 20, 25, 31.5, 40 | 50 |
| เอ็กซ์อาร์เอ็นที | 12 | 100 | 50, 63, 71, 80, 100 | 50 |
| เอ็กซ์อาร์เอ็นที | 12 | 125 | 125 | 50 |
กรณีที่ 1: โครงการจำหน่ายไฟฟ้าในชุมชนที่อยู่อาศัยในเมืองหางโจว ประเทศจีน ชุมชนที่อยู่อาศัยขนาดใหญ่ใน หางโจวซึ่งมีข้อกำหนดสูงในด้านความเสถียรและความปลอดภัยของแหล่งจ่ายไฟ ได้เลือกตัวแบ่งโหลด Usune FLRN36-12D อุปกรณ์รวมสวิตช์ฟิวส์เป็นอุปกรณ์กระจายพลังงานหลักหลังจากการเปรียบเทียบ ติดตั้งอยู่ใน สถานีไฟฟ้าย่อยชุมชน มีหน้าที่สับเปลี่ยนและป้องกันสายไฟฟ้าสำหรับที่พักอาศัย จำนวน 8 แห่ง อาคาร (1,200 ครัวเรือน) นับตั้งแต่เริ่มดำเนินการในปี 2024 อุปกรณ์ดังกล่าวทำงานได้เสถียรมานานกว่า 12 เดือน โดยไม่มีสะดุดหรือไฟฟ้าดับ การออกแบบที่เชื่อมต่อกันที่เชื่อถือได้และประสิทธิภาพในการดับไฟอาร์ค SF6 ป้องกันไฟฟ้าดับที่เกิดจากกระแสไฟลัดได้อย่างมีประสิทธิภาพ ช่วยให้ผู้อยู่อาศัยใช้ชีวิตได้ตามปกติ เป็นซัพพลายเออร์สำหรับ โปรเจ็กต์นี้ Usune ให้คำแนะนำในการติดตั้งถึงสถานที่และบริการบำรุงรักษาตามปกติ ซึ่งได้รับการยกย่องอย่างสูง จากการจัดการทรัพย์สินชุมชนและผู้อยู่อาศัย
A1: ผลิตภัณฑ์ผ่านการทดสอบประเภทครบชุด และประสิทธิภาพเป็นไปตาม GB 3804 "3kV~63kV AC อย่างสมบูรณ์ สวิตช์ตัดโหลดไฟฟ้าแรงสูง ", GB 16926 "อุปกรณ์รวมสวิตช์ตัดโหลดไฟฟ้าแรงสูง - ฟิวส์" และ IEC 60265 และมาตรฐาน IEC 60420 นอกจากนี้ ผลิตภัณฑ์ยังได้รับการพัฒนาอย่างอิสระโดย Usune โดยมีการควบคุมคุณภาพอย่างเข้มงวด ตลอดกระบวนการทั้งหมดตั้งแต่การจัดหาวัตถุดิบไปจนถึงการผลิตและการทดสอบในโรงงาน ไดนามิกที่เป็นเอกลักษณ์ และโครงสร้างการปิดผนึกแบบคงที่ การตรวจสอบแรงดันแบบเรียลไทม์ และการเชื่อมต่อทางกลที่เชื่อถือได้ ทั้งหมดนี้รับประกันได้ในระยะยาว การดำเนินงานที่มั่นคง
A2: ผลิตภัณฑ์ได้รับการออกแบบมาให้เข้ากันได้กับสภาวะการทำงานปกติ (ความสูง ≤ 2000 ม. อุณหภูมิ −25 °C ~ +40 °C เป็นต้น) หากสภาพการทำงานจริงเบี่ยงเบนไปจากช่วงปกติ (เช่น ระดับความสูงเกิน 2,000 ม. อุณหภูมิที่สูงเกินไป ความชื้นสูง และการควบแน่น) ผู้ใช้จำเป็นต้องปรึกษากับผู้ผลิต (Zhejiang Usune บจก.การไฟฟ้า) ล่วงหน้า ทีม R&D มืออาชีพของ Usune สามารถนำเสนอโซลูชันที่ปรับแต่งตามความต้องการเฉพาะได้ สภาพแวดล้อมเพื่อให้แน่ใจว่าการทำงานของผลิตภัณฑ์มีเสถียรภาพ
