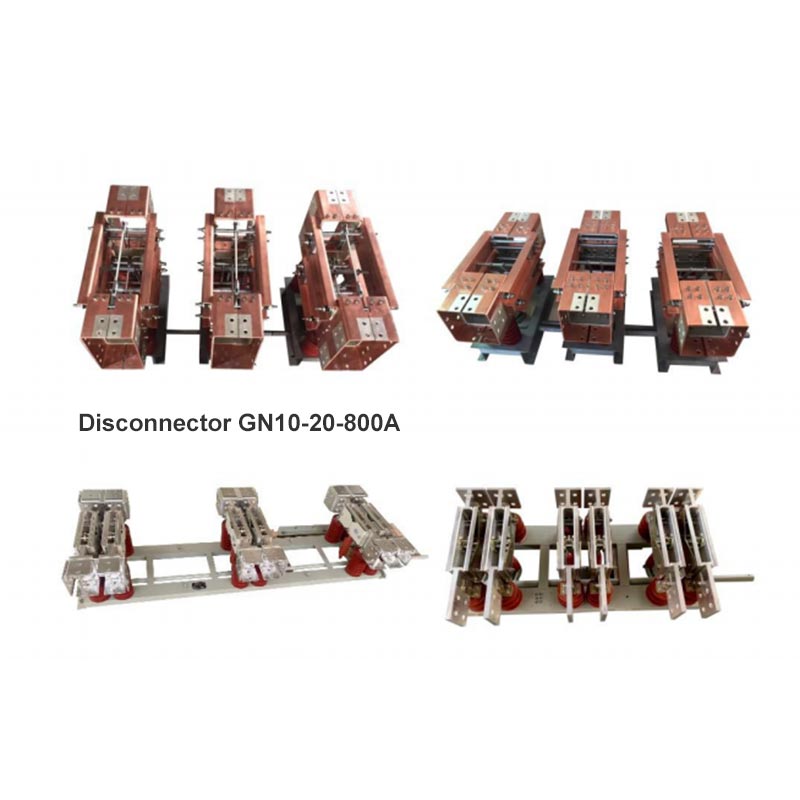

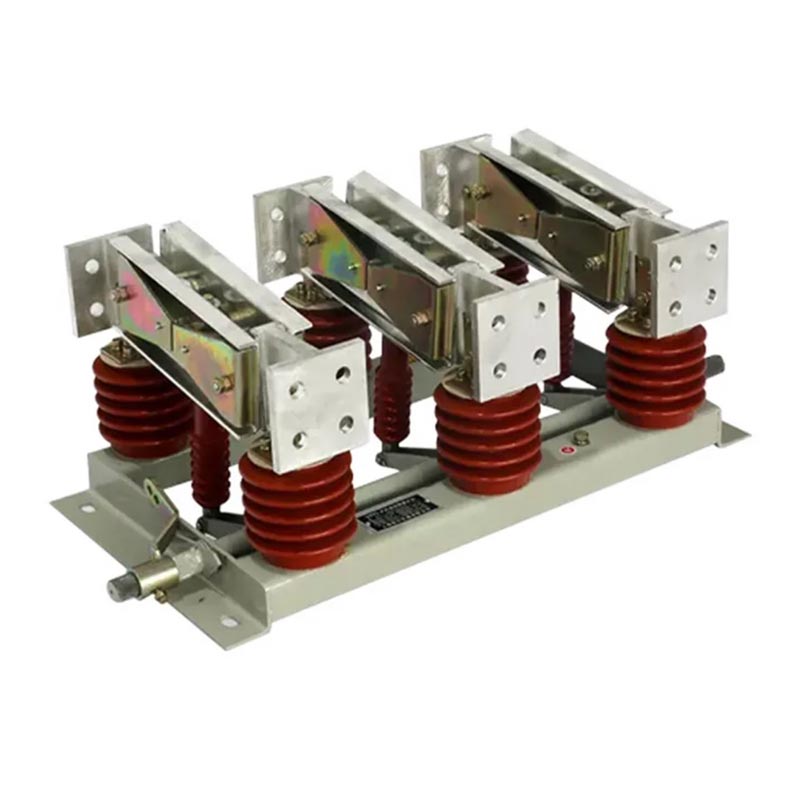

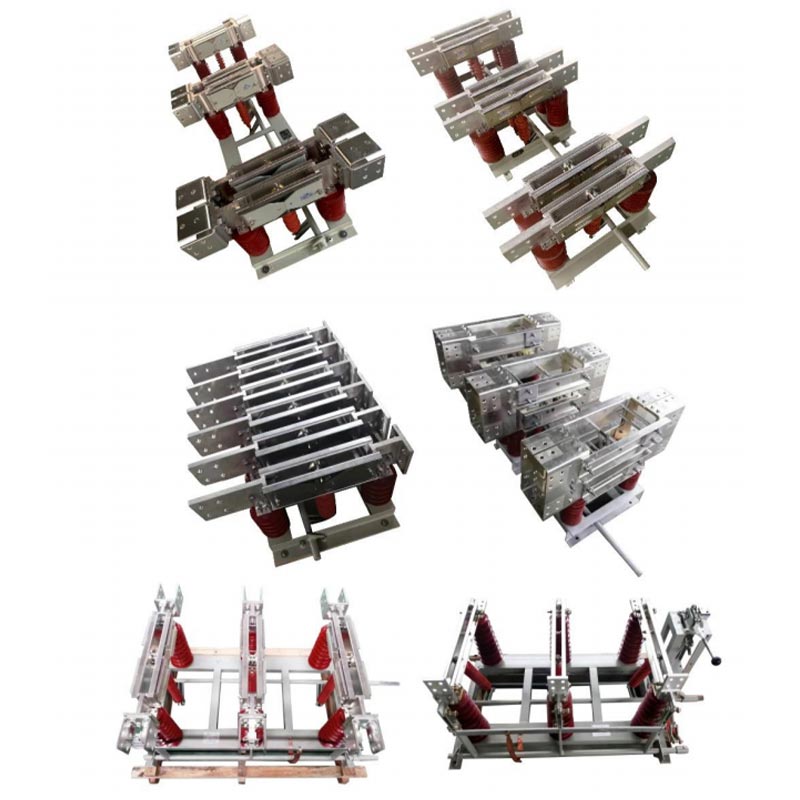

สวิตช์แยกประเภทในร่ม

สวิตช์แยกประเภทภายในอาคาร GN ซีรี่ส์เป็นอุปกรณ์สวิตชิ่งแบบไม่มีโหลดที่ออกแบบมาสำหรับภายในอาคารโดยเฉพาะ ระบบไฟฟ้าแรงสูง สามารถตัดการเชื่อมต่อพลังงานทางกายภาพได้โดยการจัดให้มีช่องว่างการแยกที่มองเห็นได้ ทำให้เป็น อุปกรณ์ที่จำเป็นสำหรับการบำรุงรักษาอุปกรณ์และระบบไฟฟ้าอย่างปลอดภัย

คุณสมบัติโครงสร้าง

1. การออกแบบโมดูลาร์: ประกอบด้วยยูนิตขั้วเดี่ยวอิสระสามยูนิต ซึ่งสามารถรวมกันเป็นสามขั้วได้อย่างยืดหยุ่น โครงสร้างแบบบูรณาการ ปรับให้เข้ากับสถานการณ์การติดตั้งต่างๆ

2. ระบบการนำไฟฟ้ากระแสสูง: ใช้หน้าสัมผัสโลหะผสมทองแดงที่มีความแข็งแรงสูง ให้การนำไฟฟ้าที่ดีเยี่ยม และเสถียรภาพทางความร้อนสามารถทนการทำงานระยะยาวด้วยกระแสสูงถึง 10,000A

3. ประสิทธิภาพของฉนวนที่เชื่อถือได้: ติดตั้งฉนวนป้องกันมลพิษคุณภาพสูง เหมาะสำหรับ Class III และ สภาพแวดล้อมมลพิษ IV

4. สวิตช์กราวด์เสริม: บางรุ่นมีสวิตช์กราวด์รวมอยู่ด้วย เพื่อให้ได้การต่อกราวด์ที่ปลอดภัยของการแยก วงจรและเพิ่มความปลอดภัยในการปฏิบัติงาน

คำอธิบายโมเดล

มาตรฐานที่ใช้บังคับ

ในฐานะซัพพลายเออร์อุปกรณ์ไฟฟ้าแรงสูงระดับมืออาชีพ Usune ยึดมั่นอย่างเคร่งครัดต่อระดับชาติและอุตสาหกรรม มาตรฐานเพื่อรับรองคุณภาพและความปลอดภัยของผลิตภัณฑ์:

- GB 1985-2014 "สวิตช์ตัดการเชื่อมต่อ AC แรงดันสูงและสวิตช์กราวด์"
- GB/T 11022-2011 "ข้อกำหนดทางเทคนิคทั่วไปสำหรับมาตรฐานสวิตช์เกียร์และเกียร์ควบคุมไฟฟ้าแรงสูง"
- DL/T 486-2010 "เงื่อนไขการสั่งซื้อทางเทคนิคสำหรับสวิตช์ตัดการเชื่อมต่อ AC แรงดันสูงและสวิตช์กราวด์"
- DL/T 593-2006 "ข้อกำหนดทางเทคนิคสำหรับสวิตช์เกียร์ไฟฟ้าแรงสูงและเกียร์ควบคุม"

พารามิเตอร์ทางเทคนิค

1. ข้อมูลจำเพาะแรงดันและกระแส

- ระดับแรงดันไฟฟ้า: 12kV, 20kV, 35kV
- พิกัดกระแส: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A
- ทนกระแสไฟฟ้าในช่วงเวลาสั้น ๆ ได้: สูงสุด 80kA

2. หมวดหมู่สินค้า

- ตามฟังก์ชัน: แบบไม่มีกราวด์, แบบกราวด์เดี่ยว, แบบทะลุผนัง
- โดยวิธีการใช้งาน: แบบธรรมดา, แบบไฟฟ้า (อุปกรณ์เสริม)

เงื่อนไขการใช้งาน

สวิตช์แยกประเภทในอาคารเหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรงและมีความสามารถในการปรับเปลี่ยนได้กว้าง:

1. อุณหภูมิแวดล้อม: -50 ℃ ~ +50 ℃
2. ระดับความสูง: ≤2000m (สามารถปรับแต่งระดับความสูง ≥2500m เพื่อเพิ่มความสามารถในการปรับตัว)
3. แรงดันลม: ≤700Pa (เทียบเท่าความเร็วลม ≤34m/s)
4. ความรุนแรงของแผ่นดินไหว: ≤8
5. ความหนาของไอซิ่ง: ≤20มม
6. ระดับมลพิษ: Class III, IV
7. สภาพแวดล้อมในการติดตั้ง: ไม่มีอันตรายจากการติดไฟหรือระเบิด ไม่มีการกัดกร่อนของสารเคมี และไม่มีการสั่นสะเทือนอย่างรุนแรง

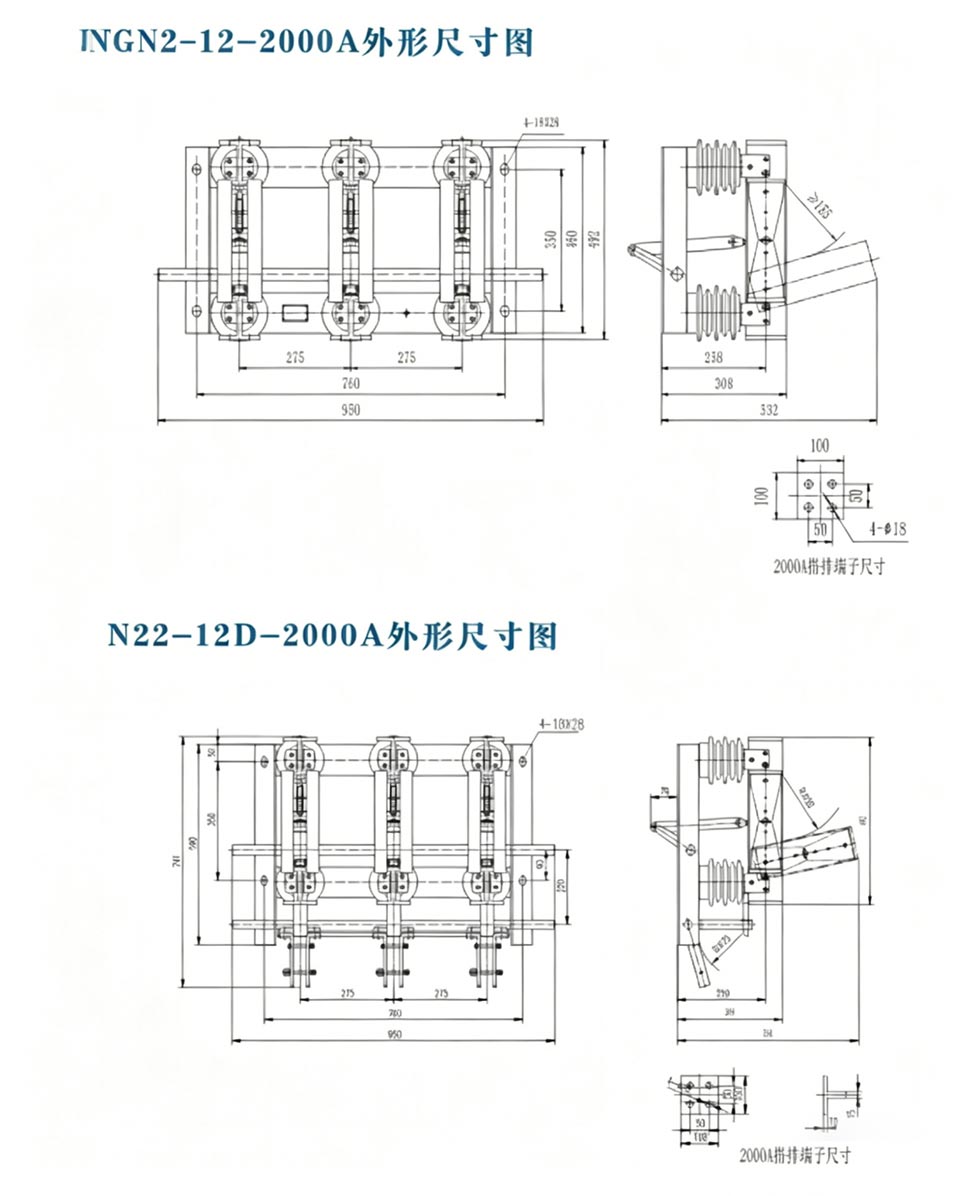

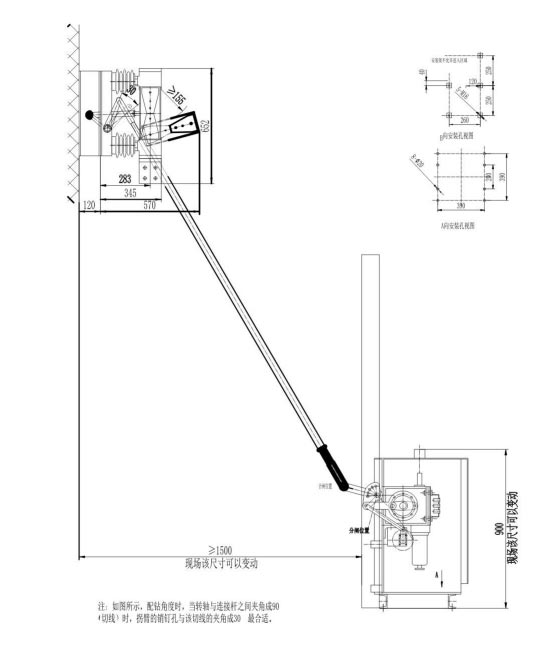

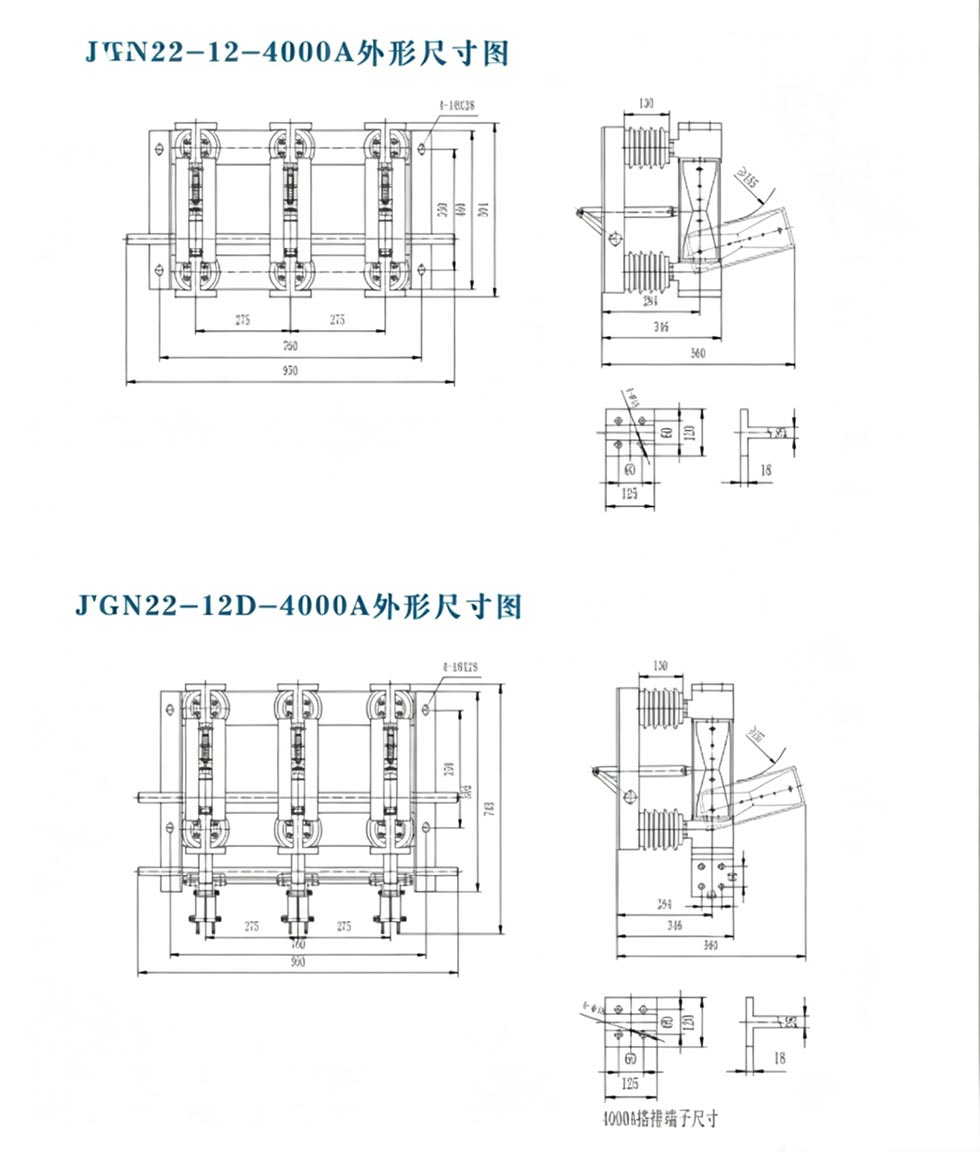

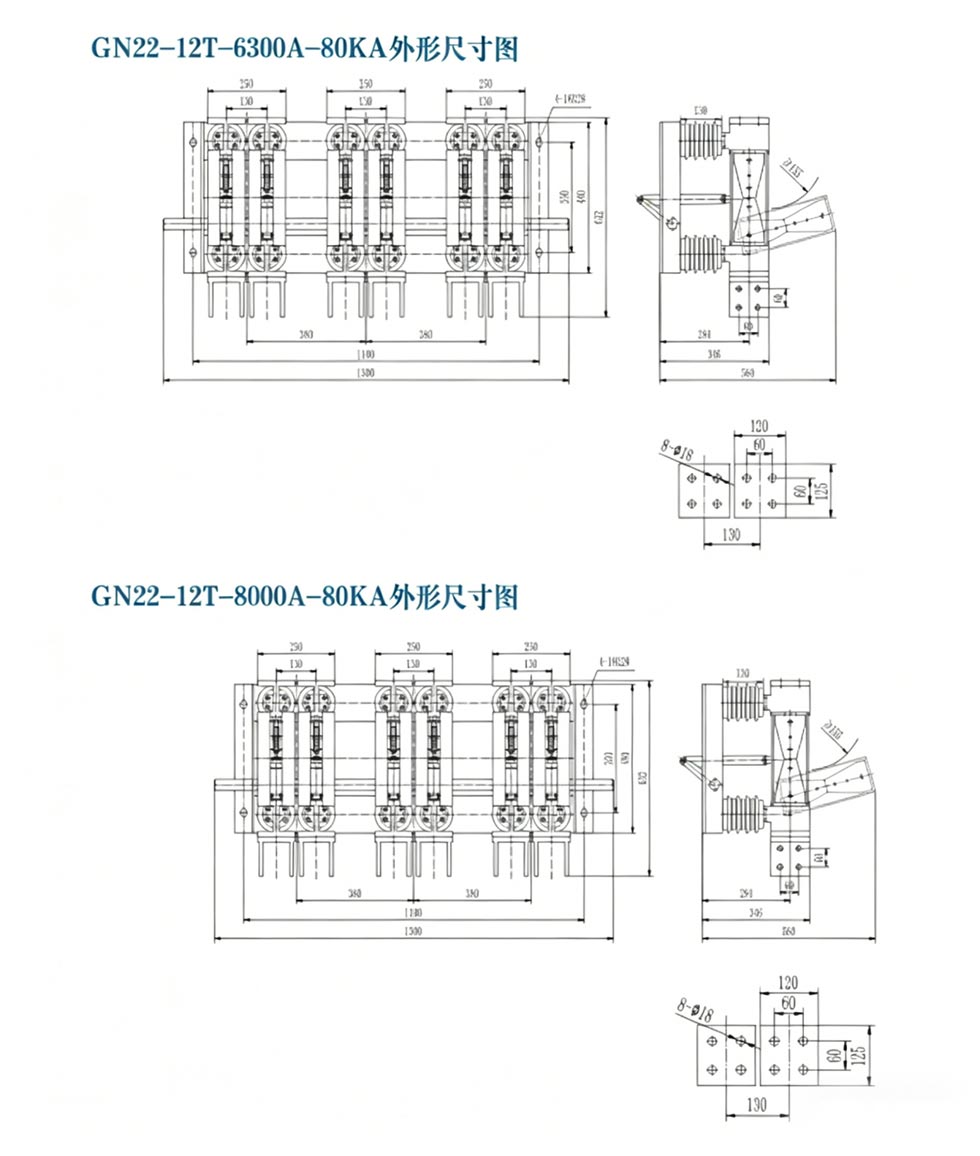

มิติภายนอก

อ้างอิงโครงการ

โครงการปล่อยจรวด Cas-space

รายงานการทดสอบ

การประยุกต์ใช้ในทางปฏิบัติ

กรณี: โรงงานเหล็กขนาดใหญ่ในจีนตะวันออกจำเป็นต้องติดตั้งระบบเต้ารับเครื่องกำเนิดไฟฟ้าขนาด 20kV พร้อมระบบแยกกระแสไฟสูง อุปกรณ์ สภาพแวดล้อมในโรงงานมีความรุนแรง (ฝุ่นสูง มลพิษระดับ 4) และมีความต้องการกระแสไฟฟ้าสูง (8000A) วางข้อกำหนดที่เข้มงวดเกี่ยวกับความน่าเชื่อถือของอุปกรณ์ ในที่สุดโรงงานก็เลือก Usune สวิตช์ตัดการเชื่อมต่อ GN□-20DW/8000-80 เหตุผลหลักคือการออกแบบที่ทนทานต่อมลภาวะ และความสามารถในการปรับให้เข้ากับคลาส IV ได้ สภาพแวดล้อมที่มีมลภาวะ กระแสไฟพิกัด 8000A ที่ตรงกับโหลดเอาท์พุตของเครื่องกำเนิดไฟฟ้า และสวิตช์กราวด์ในตัว สร้างความมั่นใจในความปลอดภัยในการบำรุงรักษา นับตั้งแต่เริ่มดำเนินการในปี 2023 อุปกรณ์ดังกล่าวทำงานได้เสถียรมานานกว่าสองปี ให้การแยกส่วนที่เชื่อถือได้ระหว่างการบำรุงรักษารายเดือน ช่วยลดความเสี่ยงจากไฟฟ้าช็อต ที่ ฉนวนที่ทนต่อมลภาวะไม่แสดงอายุหรือรอยคายประจุที่ชัดเจน ช่วยลดการบำรุงรักษาได้อย่างมาก ความถี่และต้นทุน ซึ่งพิสูจน์ได้ว่าสวิตช์ตัดการเชื่อมต่อซีรีส์ Usune GN เป็นตัวเลือกที่เหมาะสำหรับงานหนัก ระบบไฟฟ้าอุตสาหกรรม

คำถามที่พบบ่อย

คำถามที่ 1: อะไรคือความแตกต่างหลักระหว่างสวิตช์ตัดการเชื่อมต่อและสวิตช์โหลด

A1: สวิตช์ตัดการเชื่อมต่อเป็นอุปกรณ์สวิตชิ่งแบบไม่มีโหลดที่ไม่มีความสามารถในการดับส่วนโค้ง มันใช้เพื่อเท่านั้น แยกวงจรหลังจากที่เบรกเกอร์ตัดการเชื่อมต่อโหลด สวิตช์โหลดสามารถตัดการเชื่อมต่อโหลดบางอย่างได้ ปัจจุบัน สวิตช์ตัดการเชื่อมต่อซีรีส์ GN มีช่องว่างแยกที่มองเห็นได้ จึงมั่นใจในความปลอดภัยสูงสุดในระหว่างนั้น การบำรุงรักษา

คำถามที่ 2: สวิตช์แยกประเภทภายในอาคาร GN ซีรีส์สามารถทำงานตามปกติในพื้นที่ระดับความสูงสูง (≥2500ม.) ได้หรือไม่

ก2: ใช่. รุ่นมาตรฐานเหมาะสำหรับระดับความสูง ≤2000ม. สำหรับระดับความสูง ≥2500ม. Usune สามารถเพิ่มฉนวนและ ประสิทธิภาพทางกลตามความต้องการของผู้ใช้เพื่อให้มั่นใจว่าการทำงานของอุปกรณ์มีเสถียรภาพ

คำถามที่ 3: สวิตช์ตัดการเชื่อมต่อซีรีส์ GN จำเป็นต้องมีการบำรุงรักษาอะไรบ้าง

A3: การบำรุงรักษาตามปกติประกอบด้วย: (1) การตรวจสอบฉนวนเพื่อหารอยแตกร้าวและรอยคายประจุ; (2) การทดสอบแรงกดสัมผัส และอุณหภูมิ (≤70℃ ที่กระแสไฟที่กำหนด); (3) การตรวจสอบความสมบูรณ์ของสวิตช์กราวด์และอุปกรณ์ที่เชื่อมต่อกัน (4) หล่อลื่นกลไกการทำงานอย่างสม่ำเสมอ การบำรุงรักษาที่เหมาะสมสามารถรับประกันอายุการใช้งานได้ 20-30 ปี

สวิตช์แยกประเภทภายในอาคาร Usune GN ซีรีส์ผสมผสานเทคโนโลยีขั้นสูง ประสิทธิภาพที่เชื่อถือได้ และความกว้าง ความสามารถในการปรับตัว ทำให้เป็นผลิตภัณฑ์ที่ต้องการสำหรับโรงไฟฟ้าขนาดใหญ่ โรงถลุงเหล็ก และระบบไฟฟ้าอุตสาหกรรม เช่น ผู้ผลิตชั้นนำในอุตสาหกรรมไฟฟ้าแรงสูงของจีน Zhejiang Usune Electric Co., Ltd. อาศัย ทีมงาน R&D มืออาชีพ ระบบการควบคุมคุณภาพที่เข้มงวด และประสบการณ์โครงการที่หลากหลาย มอบให้แก่ผู้ใช้ ผลิตภัณฑ์คุณภาพสูงและโซลูชันที่ปรับแต่งตามความต้องการ ไม่ว่าจะเป็นโครงการใหม่หรือการอัพเกรดอุปกรณ์ก็สามารถให้ความปลอดภัย การป้องกันการแยกพลังงานที่เสถียรและมีประสิทธิภาพ
