สวิตช์แบ่งโหลด 24kv 36kv

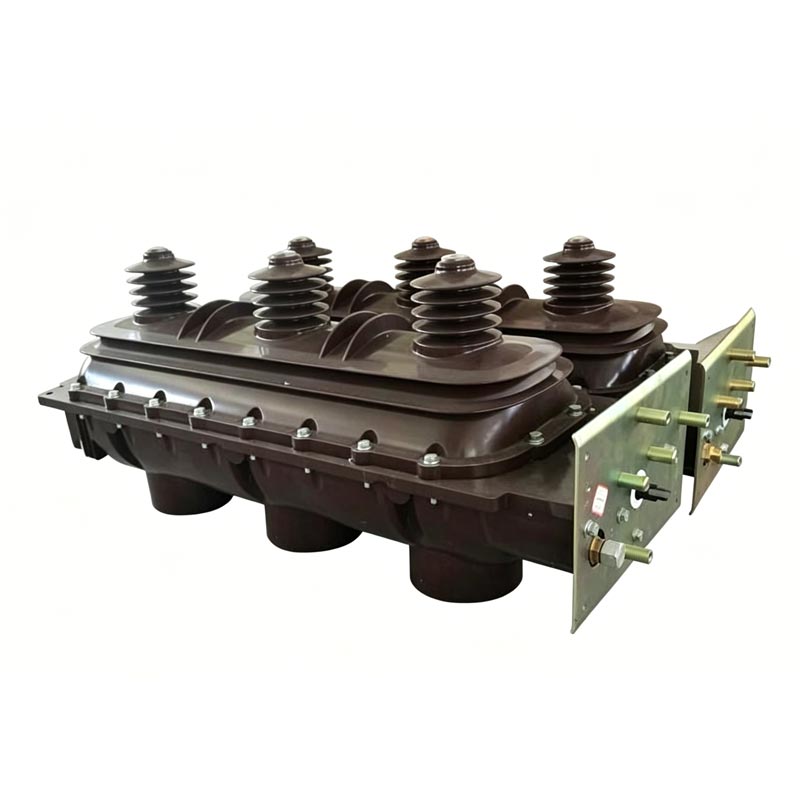

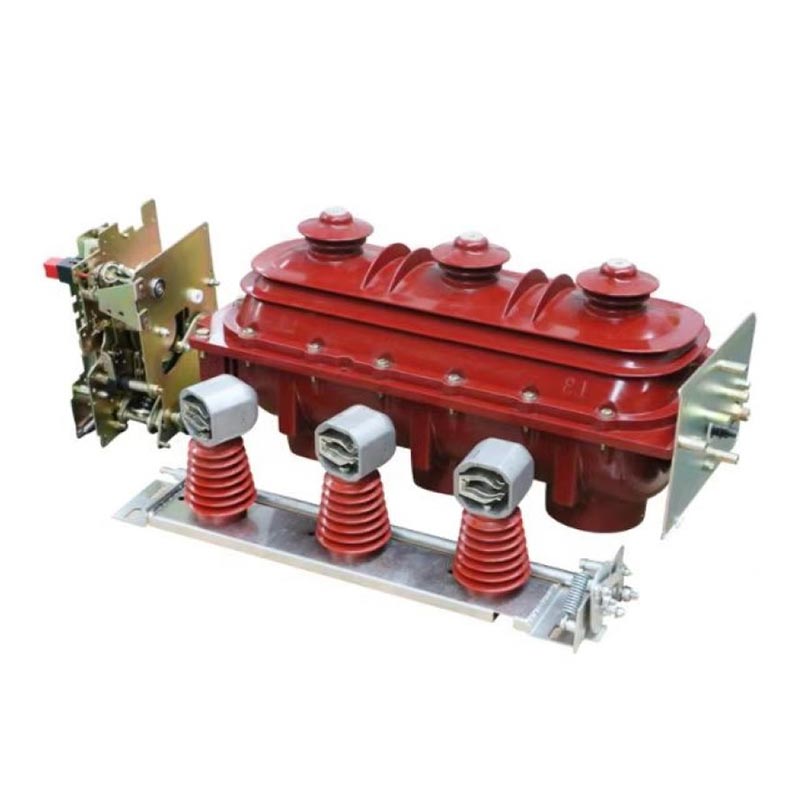

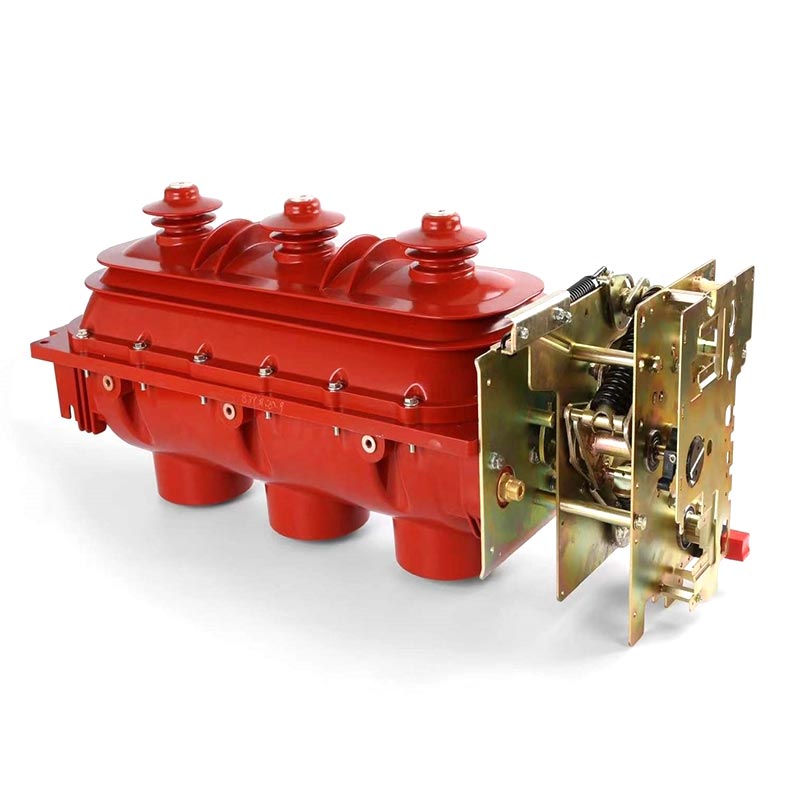

สวิตช์แบ่งโหลด Usune Indoor 24kV 36kV ซีรีส์ FLN36-24kV 36KV เป็นสวิตช์เกียร์แรงดันไฟฟ้าปานกลางหลัก พัฒนาและผลิตโดย Zhejiang Usune Electric Co., Ltd. โดยอิสระ ซีรีส์นี้ได้รับการออกแบบมาโดยเฉพาะ สำหรับการใช้งานภายในอาคาร ปรับให้เข้ากับแรงดันไฟฟ้าพิกัด 24kV และ 36kV และเหมาะสำหรับวงแหวน AC 50Hz สามเฟส เครือข่ายและระบบจ่ายไฟแบบดูอัลเรเดียล Usune ซัพพลายเออร์มืออาชีพที่มีรากฐานในประเทศจีน ผสานรวมขั้นสูง เทคโนโลยีและประสบการณ์จริงในทุกผลิตภัณฑ์ ทำให้มั่นใจได้ว่าสวิตช์จะสามารถรองรับกระแสโหลดได้อย่างเสถียร และการสวิตชิ่งกระแสเกินพิกัด ตลอดจนการดำเนินการสวิตชิ่งของสายขนถ่ายยาว หม้อแปลงขนถ่าย และธนาคารตัวเก็บประจุ

ข้อได้เปรียบหลักของซีรีย์นี้คือความยืดหยุ่น: เมื่อใช้ร่วมกับฟิวส์จำกัดกระแส สามารถเปลี่ยนวงจรได้ เบรกเกอร์ สวิตช์โหลดจะจัดการการสลับกระแสโหลดต่างๆ ในขณะที่ฟิวส์จำกัดกระแสจะจัดการ การแตกหักของโอเวอร์โหลดที่มากขึ้นและกระแสลัดวงจร ซึ่งจะช่วยลดต้นทุนของอุปกรณ์จำหน่ายไฟฟ้า และปรับปรุงความปลอดภัยและเสถียรภาพของระบบจ่ายไฟ ได้รับการยอมรับในอุตสาหกรรมอย่างกว้างขวาง

คุณสมบัติผลิตภัณฑ์หลัก

1. การออกแบบโครงสร้างขั้นสูง

ใช้การออกแบบหน้าสัมผัสแบบหมุนสามตำแหน่งแบบ double-break ตำแหน่งการทำงานของสวิตช์ (ปิด, เปิด, มีการต่อสายดิน) ถูกกำหนดไว้อย่างชัดเจน หลีกเลี่ยงการทำงานผิดพลาดได้อย่างมีประสิทธิภาพ และรับประกันการสลับที่แม่นยำและเชื่อถือได้ ที่ การออกแบบการติดตั้งแบบสามเฟสโดยรวมมีการซิงโครไนซ์ที่ดี ชิ้นส่วนน้อยลง และการปรับที่สะดวก การติดตั้งช่วยลดความยากและเวลาในการติดตั้งนอกสถานที่ได้อย่างมาก

2. ประสิทธิภาพของฉนวนที่ดีเยี่ยม

สวิตช์ถูกปิดผนึกด้วยตัวเรือนหล่ออีพ็อกซี่ด้านบนและด้านล่าง เติมก๊าซ SF6 ภายในที่ 0.045–0.07 MPa เอสเอฟ6 ก๊าซมีคุณสมบัติเป็นฉนวนที่ดีเยี่ยมและมีคุณสมบัติในการดับอาร์ค ปิดผนึกวงจรหลักอย่างสมบูรณ์และ วงจรกราวด์ภายในตัวเครื่อง โดยแยกออกจากความชื้นภายนอก ฝุ่น และสิ่งปนเปื้อนอื่นๆ นี้ ช่วยให้มั่นใจได้ถึงประสิทธิภาพของฉนวนที่มั่นคงแม้ในสภาพแวดล้อมภายในอาคารที่รุนแรง ป้องกันความล้มเหลวของฉนวนและ รับประกันการทำงานที่ปลอดภัยของระบบไฟฟ้า

3. ประสิทธิภาพความปลอดภัยสูง

ความปลอดภัยคือหัวใจหลักของการออกแบบผลิตภัณฑ์ของ Usune ในกรณีที่เกิดความโค้งภายใน โครงสร้างด้านหลังที่อ่อนแอของ ตัวเรือนจะแตกโดยอัตโนมัติ และวาล์วระบายแรงดันที่ด้านบนของตู้จะแตกพร้อมกัน เปิด ขับไล่ก๊าซแรงดันเกินนอกตู้ ป้องกันการระเบิดและป้องกันตู้ได้อย่างมีประสิทธิภาพ ความปลอดภัยของผู้ปฏิบัติงานในสถานที่และอุปกรณ์โดยรอบ การออกแบบนี้ผ่านการทดสอบด้านความปลอดภัยหลายครั้ง ซึ่งเป็นไปตามข้อกำหนด ด้วยมาตรฐานความปลอดภัยระดับสากล และให้การป้องกันที่เชื่อถือได้สำหรับการดำเนินการจ่ายไฟ

4. การดำเนินงานที่ยืดหยุ่นและเชื่อถือได้

สวิตช์แบ่งโหลดในร่ม 24kV 36kV รองรับโหมดการทำงานทั้งแบบแมนนวลและแบบไฟฟ้า ซึ่งสามารถเลือกได้ตาม ข้อกำหนดของสถานที่จริง สะดวกและเชื่อถือได้ในการใช้งานด้วยโครงสร้างทางกลที่คล่องตัวและ ประสิทธิภาพที่มั่นคง ปรับให้เข้ากับการดำเนินการสวิตชิ่งบ่อยครั้งได้ ใช้การออกแบบที่ไม่ต้องบำรุงรักษา ทำให้มีอายุการใช้งานยาวนาน อายุการใช้งาน โดยมีอายุการใช้งานเชิงกลสูงถึง 2,000 รอบ ซึ่งช่วยลดต้นทุนการบำรุงรักษาและภาระงานที่ตามมา

พารามิเตอร์ทางเทคนิค

เงื่อนไขการใช้งาน

เพื่อให้การทำงานมีเสถียรภาพและเชื่อถือได้ ต้องใช้สวิตช์หยุดโหลด Usune Indoor 24kV 36kV ภายใต้ ต่อไปนี้ เงื่อนไข (ขึ้นอยู่กับประสบการณ์การใช้งานจริงในประเทศจีนและทั่วโลก):

(ก) ระดับความสูง: ไม่เกิน 1,000 เมตร
(b) อุณหภูมิแวดล้อม: ขีดจำกัดบน +40 ℃ ขีดจำกัดล่าง -25 ℃;
(c) ความชื้นสัมพัทธ์: เฉลี่ยรายวัน ≤95%, เฉลี่ยรายเดือน ≤90%;
(ง) ไม่มีก๊าซที่มีฤทธิ์กัดกร่อน ก๊าซไวไฟ หรือไอน้ำที่มีนัยสำคัญในอากาศโดยรอบ
(จ) ไม่มีการสั่นสะเทือนบ่อยครั้งหรือรุนแรง

อ้างอิงโครงการ

โครงการปล่อยจรวด Cas-space

รายงานการทดสอบ

กรณีการใช้งานจริง

กรณีศึกษา: โครงการจำหน่ายไฟฟ้าที่อยู่อาศัยในเมืองหางโจว ประเทศจีน

พื้นที่อยู่อาศัยขนาดใหญ่ในหางโจว ประเทศจีน มีข้อกำหนดสูงในด้านประสิทธิภาพการใช้พลังงาน ความปลอดภัย และความมั่นคง ห้องกระจายพลังงานไฟฟ้าภายในอาคาร โครงการได้เลือกสวิตช์หยุดโหลด 24kV ในอาคาร Usune จำนวน 20 ตัว (FLN36-24kV series) เพื่อจัดการการสลับโหลดและการป้องกันสำหรับระบบจ่ายไฟที่อยู่อาศัย ในฐานะซัพพลายเออร์ที่ได้รับมอบหมาย สำหรับโปรเจ็กต์นี้ Usune ได้ให้คำแนะนำในการติดตั้งและบริการหลังการขายแบบกำหนดเอง โรงงานอย่างเคร่งครัด ทดสอบแต่ละผลิตภัณฑ์ก่อนจัดส่งเพื่อให้แน่ใจว่าสอดคล้องกับข้อกำหนดทางเทคนิคของโครงการ เนื่องจากมัน สวิตช์ดังกล่าวซึ่งเริ่มดำเนินการในปี 2023 ทำงานได้เสถียรโดยไม่มีข้อบกพร่องของฉนวนหรือทำงานผิดปกติอย่างมีประสิทธิภาพ มั่นใจได้ถึงแหล่งจ่ายไฟที่เสถียรสำหรับกว่า 5,000 ครัวเรือน ทีมงานโครงการชื่นชมประสิทธิภาพของผลิตภัณฑ์เป็นอย่างมาก และบริการระดับมืออาชีพของ Usune

คำถามที่พบบ่อย

คำถามที่ 1: สวิตช์ตัดโหลด Usune Indoor 24kV 36kV สามารถใช้เพียงอย่างเดียวเพื่อรบกวนกระแสไฟฟ้าลัดวงจรได้หรือไม่

A1: ไม่ สวิตช์โหลดใช้เป็นหลักในการสลับกระแสโหลดและกระแสเกินตลอดจนการเชื่อมต่อ และตัดการเชื่อมต่อสายยาวที่ไม่ได้โหลด หม้อแปลงที่ไม่ได้โหลด และธนาคารตัวเก็บประจุ พวกเขาไม่สามารถเป็นอิสระได้ ขัดขวางกระแสลัดวงจร ในการจัดการกระแสลัดวงจร สามารถรวมสวิตช์โหลดเข้าด้วยกันได้ ฟิวส์จำกัดกระแส ฟิวส์จำกัดกระแสจะจัดการกับการหยุดชะงักของการโอเวอร์โหลดที่มากขึ้นและไฟฟ้าลัดวงจร และการรวมกันนี้สามารถแทนที่เซอร์กิตเบรกเกอร์ได้ โดยให้การป้องกันแหล่งจ่ายไฟอย่างครอบคลุม ระบบ การออกแบบนี้ได้รับการปรับให้เหมาะสมโดย Usune จากประสบการณ์วิชาชีพหลายปี ทำให้ต้นทุนและความปลอดภัยสมดุลกัน

คำถามที่ 2: ควรทำอย่างไรหากแรงดันแก๊ส SF6 ของสวิตช์โหลดต่ำเกินไป

A2: ก๊าซ SF6 ในสวิตช์โหลด 24kV และ 36kV ในร่ม Usune ถูกปิดผนึกไว้ภายในตัวเรือนหล่ออีพ็อกซี่ มาตรฐาน ความดันอยู่ที่ 0.045–0.07MPa แรงดันต่ำจะส่งผลต่อฉนวนของสวิตช์และประสิทธิภาพในการดับไฟ ผู้ใช้ ควรตรวจสอบแก๊สรั่วก่อน หากพบรอยรั่วโปรดติดต่อทีมงานหลังการขายของ Usune ทันที ในฐานะที่เป็น ผู้ผลิตมืออาชีพ Usune ให้บริการตรวจจับและซ่อมแซมก๊าซรั่วโดยผู้เชี่ยวชาญ หลังจากกำจัดการรั่วไหลแล้ว ต้องเติมแก๊ส SF6 ให้ได้แรงดันมาตรฐานเพื่อให้แน่ใจว่าสวิตช์ทำงานได้ตามปกติ ขอแนะนำ เพื่อตรวจสอบแรงดันแก๊สอย่างสม่ำเสมอระหว่างการใช้งานในแต่ละวัน
