สวิตช์แยกอากาศภายในอาคาร

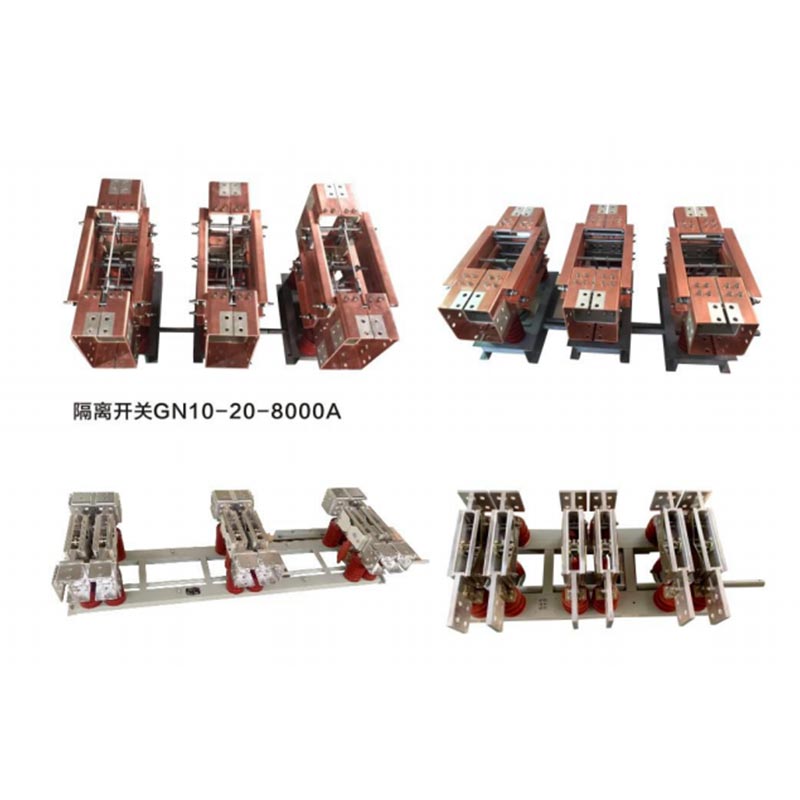

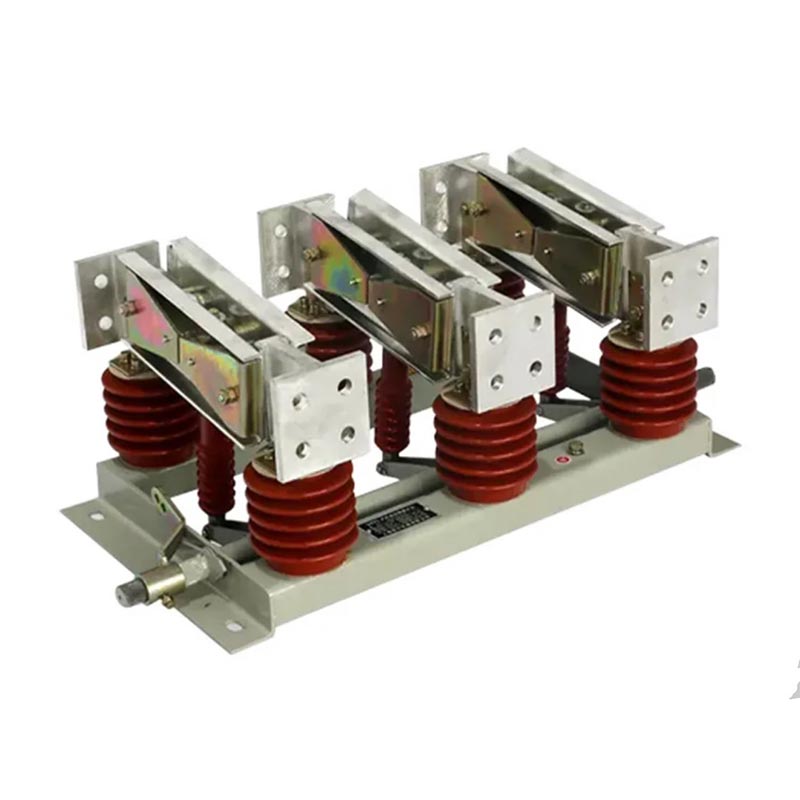

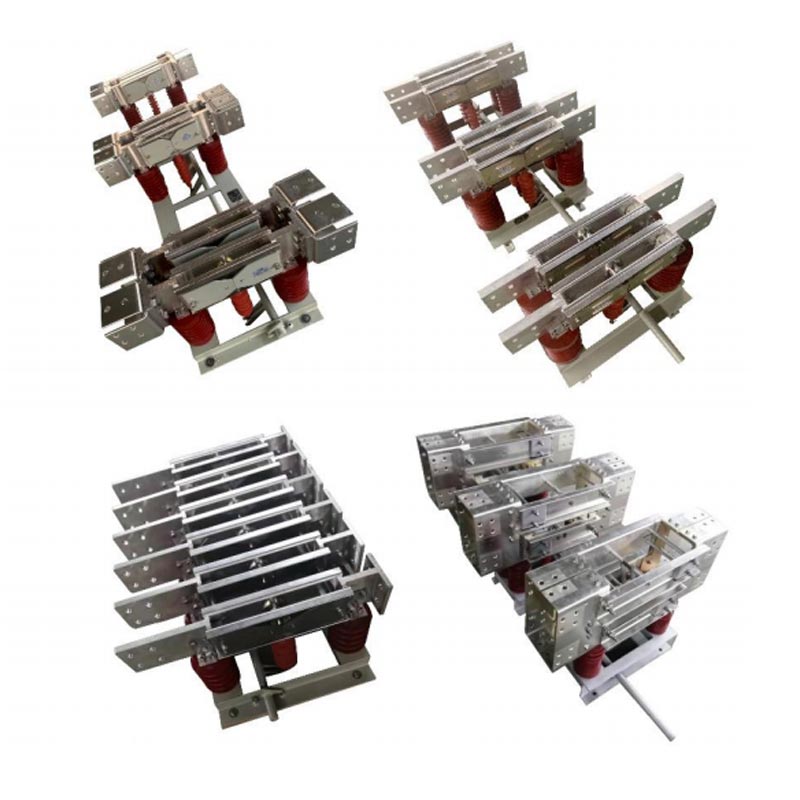

สวิตช์แยกอากาศภายในอาคาร Usune GN ซีรีส์เป็นผลิตภัณฑ์ไฟฟ้าแรงสูงหลักที่พัฒนาโดยอิสระ Zhejiang Usune Electric Co., Ltd. ซัพพลายเออร์ชั้นนำด้านอุปกรณ์ไฟฟ้าแรงสูงในประเทศจีน การบูรณาการ เทคโนโลยี R&D ภายในประเทศล่าสุดและกระบวนการผลิต ซึ่งได้รับการออกแบบมาโดยเฉพาะสำหรับกระแสไฟฟ้าสูง สภาพการทำงานที่ร้านเครื่องกำเนิดไฟฟ้าของโรงไฟฟ้าขนาดใหญ่และโรงงานเหล็ก เติมเต็มช่องว่างทางการตลาด สวิตช์ตัดการเชื่อมต่อกระแสสูงในร่มประสิทธิภาพสูง

สวิตช์นี้มีการออกแบบโครงสร้างที่ยืดหยุ่น ทำให้สามารถประกอบเป็นขั้วเดี่ยวแยกกันสามขั้วได้ หรือกำหนดค่าเป็นอุปกรณ์รวมแบบสามขั้วเพื่อให้เหมาะกับรูปแบบพื้นที่และข้อกำหนดการใช้งานที่แตกต่างกัน ขึ้นอยู่กับความต้องการในการติดตั้งไซต์ หน้าที่หลักคือการให้การแยกพลังงานที่เชื่อถือได้ในระหว่าง การบำรุงรักษาอุปกรณ์และระบบไฟฟ้า โดยการสร้างการแตกหักในวงจรที่ชัดเจนจึงทำให้มั่นใจในความปลอดภัยของ เจ้าหน้าที่บำรุงรักษาและความสมบูรณ์ของอุปกรณ์ ตรงตามข้อกำหนดการแยกความปลอดภัยหลักของไฟฟ้าแรงสูง ระบบไฟฟ้า

การออกแบบผลิตภัณฑ์และคำอธิบายรุ่น

1. ข้อดีการออกแบบโครงสร้าง

ซีรีส์ Usune GN ใช้การออกแบบโครงสร้างที่แข็งแกร่งทางวิทยาศาสตร์ ผสมผสานรูปแบบที่กะทัดรัดและสะดวกสบาย การดำเนินงาน การกำหนดค่าแบบรวมสามขั้วช่วยประหยัดพื้นที่การติดตั้งได้อย่างมีประสิทธิภาพ ในขณะที่เป็นอิสระ การออกแบบเสาเดี่ยวอำนวยความสะดวกในการบำรุงรักษาและการเปลี่ยนชิ้นส่วน เพิ่มความยืดหยุ่นของผลิตภัณฑ์ และ การบำรุงรักษา สวิตช์ใช้วัสดุนำไฟฟ้าและฉนวนคุณภาพสูง จึงมั่นใจได้ถึงการนำไฟฟ้าที่ดีเยี่ยม ในขณะที่ปรับปรุงประสิทธิภาพของฉนวนและอายุการใช้งาน ตอบสนองความต้องการการดำเนินงานที่มั่นคงในระยะยาวของ สภาพแวดล้อมไฟฟ้าแรงสูงในร่ม

2. คำอธิบายรหัสรุ่น

หมายเลขรุ่น สวิตช์แยกอากาศภายในอาคาร Usune GN ซีรีส์เป็นไปตามกฎการเข้ารหัสมาตรฐาน ทำให้มีความชัดเจน และเข้าใจง่ายทำให้ลูกค้าสามารถเลือกสเปคที่เหมาะสมได้ตามความต้องการที่แท้จริงของพวกเขา รุ่นทั่วไปคือ GN□--20DW/8000--80 ความหมายเฉพาะของแต่ละรหัส (จากซ้ายไปขวา) มีดังนี้

- G: สวิตช์ตัดการเชื่อมต่อ (ประเภทผลิตภัณฑ์หลัก ระบุฟังก์ชันหลักของการแยกไฟ)
- N: ประเภทภายในอาคาร (ระบุว่าผลิตภัณฑ์ได้รับการออกแบบสำหรับการติดตั้งภายในอาคาร)
- □: หมายเลขซีเรียลการออกแบบ (แยกแยะเวอร์ชันการออกแบบที่แตกต่างกันภายในซีรีส์เดียวกัน)
- 20: แรงดันไฟฟ้า (หน่วย: kV แสดงถึงแรงดันไฟฟ้าสูงสุดที่สวิตช์สามารถทนได้)
- D: สวิตช์ที่มีการต่อสายดิน (พร้อมกับฟังก์ชันการต่อสายดินเพื่อให้แน่ใจว่ามีการจ่ายไฟอย่างปลอดภัยระหว่างการบำรุงรักษา)
- W: ประเภทป้องกันมลพิษ (เพิ่มประสิทธิภาพในการป้องกันมลพิษ เหมาะสำหรับสภาพแวดล้อมภายในอาคารที่รุนแรงที่มีอุณหภูมิสูง ระดับมลพิษ)
- 8000: พิกัดกระแส (หน่วย: A ระบุกระแสสูงสุดที่สวิตช์สามารถทนได้อย่างต่อเนื่อง)
- 80: พิกัดกระแสไฟทนช่วงระยะเวลาอันสั้น (หน่วย: kA ระบุกระแสไฟลัดวงจรสูงสุดที่สวิตช์สามารถทำได้ ทนได้ภายในระยะเวลาที่กำหนด)

พารามิเตอร์ทางเทคนิค

Usune ยึดมั่นในหลักการของความแม่นยำระดับมืออาชีพ สวิตช์แยกอากาศภายในอาคาร ซีรีส์ GN... สวิตช์ภูมิใจนำเสนอ พารามิเตอร์ทางเทคนิคที่ครอบคลุมเพื่อตอบสนองความต้องการที่หลากหลายในสถานการณ์อุตสาหกรรมต่างๆ พารามิเตอร์ทั้งหมดได้รับ การทดสอบและการตรวจสอบโรงงานอย่างเข้มงวดเพื่อให้มั่นใจว่าเป็นไปตามมาตรฐานและประสิทธิภาพของผลิตภัณฑ์ที่มั่นคง:

- อัตราแรงดันไฟฟ้า: 12kV, 20kV, 35kV (ข้อกำหนดสามประการเพื่อให้เหมาะกับการกำหนดค่าระบบไฟฟ้าแรงสูงที่แตกต่างกัน)
- พิกัดกระแสไฟ: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A (ข้อกำหนดแปดประการเพื่อให้เหมาะกับกระแสไฟฟ้าสูง เงื่อนไขที่เอาท์พุตของเครื่องกำเนิดไฟฟ้า)
- ประเภทผลิตภัณฑ์: แบบไม่มีกราวด์, แบบกราวด์เดี่ยว, แบบผนังทะลุ (มี 3 แบบเพื่อให้เหมาะกับการติดตั้งที่แตกต่างกัน) สภาพแวดล้อมและข้อกำหนดด้านการทำงาน)

เงื่อนไขการใช้งาน

1. อุณหภูมิแวดล้อม: -50°C~+50°C (การทำงานที่เสถียรในสภาพแวดล้อมที่มีอุณหภูมิสูงมาก)
2. ระดับความสูง: ≤2000m (สามารถเพิ่มความสามารถในการปรับตัวได้ตามคำขอสำหรับระดับความสูง ≥2500m)
3. แรงดันลม: ≤700Pa (เทียบเท่าความเร็วลม ≤34m/s เหมาะสำหรับสภาพแวดล้อมภายในอาคารที่มีการระบายอากาศที่ดี)
4. ความรุนแรงของแผ่นดินไหว: ≤8 (ทนทานต่อผลกระทบจากแผ่นดินไหวในระดับปานกลาง ทำให้มั่นใจได้ว่าการทำงานจะมีเสถียรภาพในภาวะแผ่นดินไหวได้ง่าย พื้นที่)
5. ความหนาของน้ำแข็ง: ≤20มม. (เหมาะสำหรับสภาพแวดล้อมในร่มที่เย็นซึ่งสามารถเคลือบน้ำแข็งได้)
6. ระดับมลพิษ: Class III, IV (การออกแบบป้องกันมลภาวะ เหมาะสำหรับสภาพแวดล้อมภายในอาคารที่มีฝุ่นสูงหรือ มลพิษทางเคมี)
7. ตำแหน่งการติดตั้ง: ปราศจากอันตรายจากการติดไฟและการระเบิด การกัดกร่อนของสารเคมี และการสั่นสะเทือนที่รุนแรง (เงื่อนไขการใช้งานพิเศษสามารถกำหนดได้จากการเจรจาระหว่างผู้ใช้และผู้ผลิต)

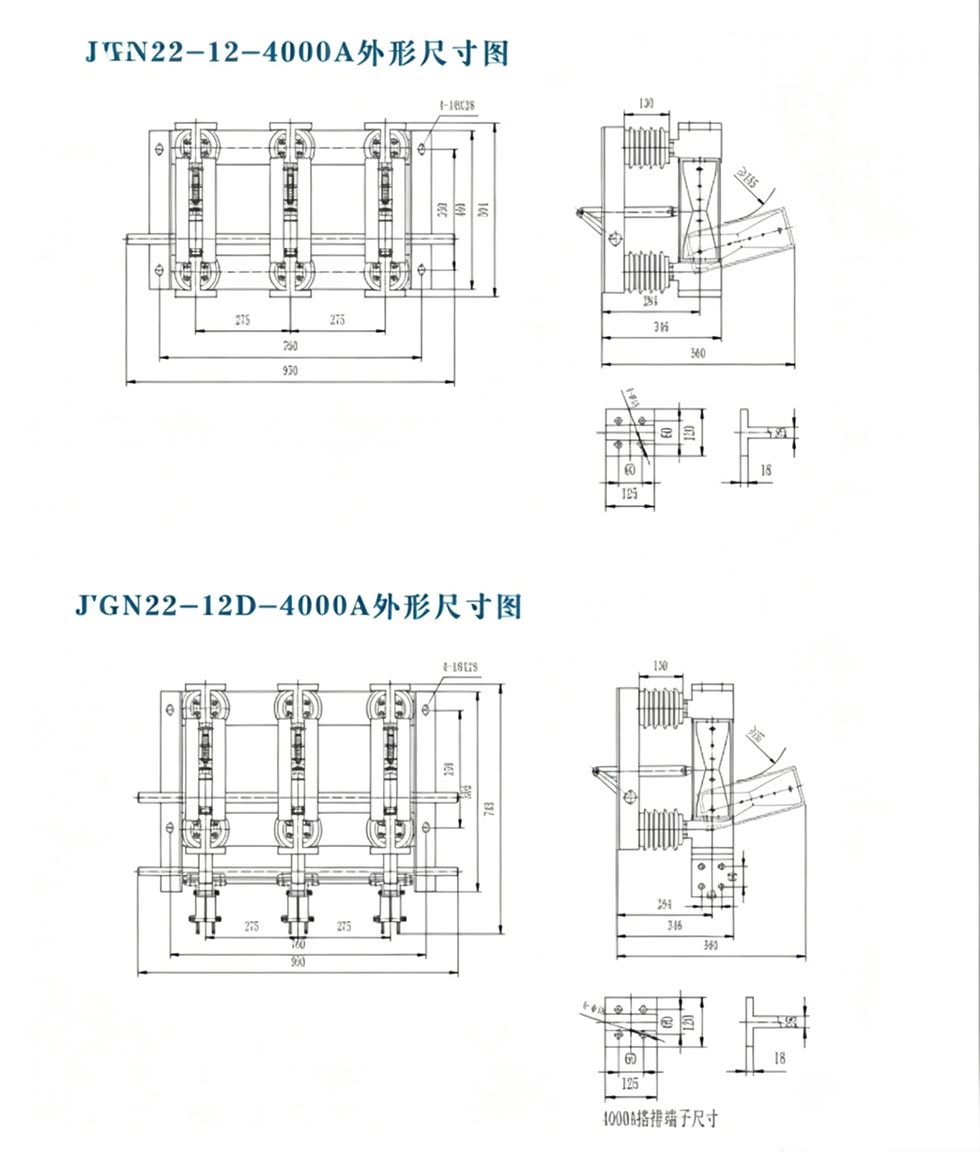

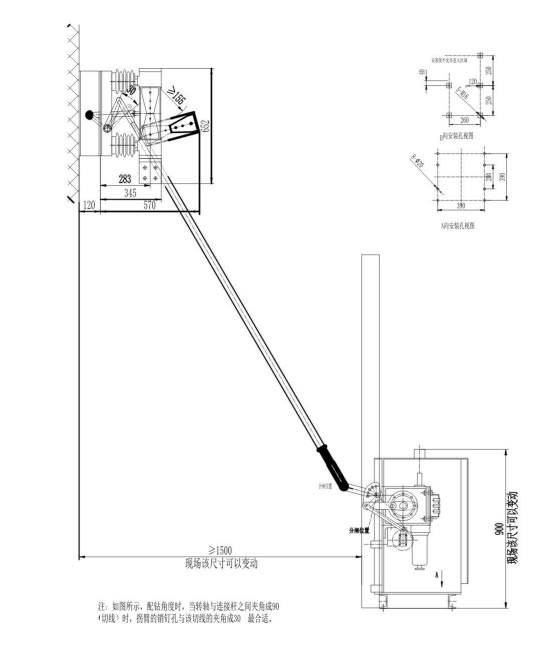

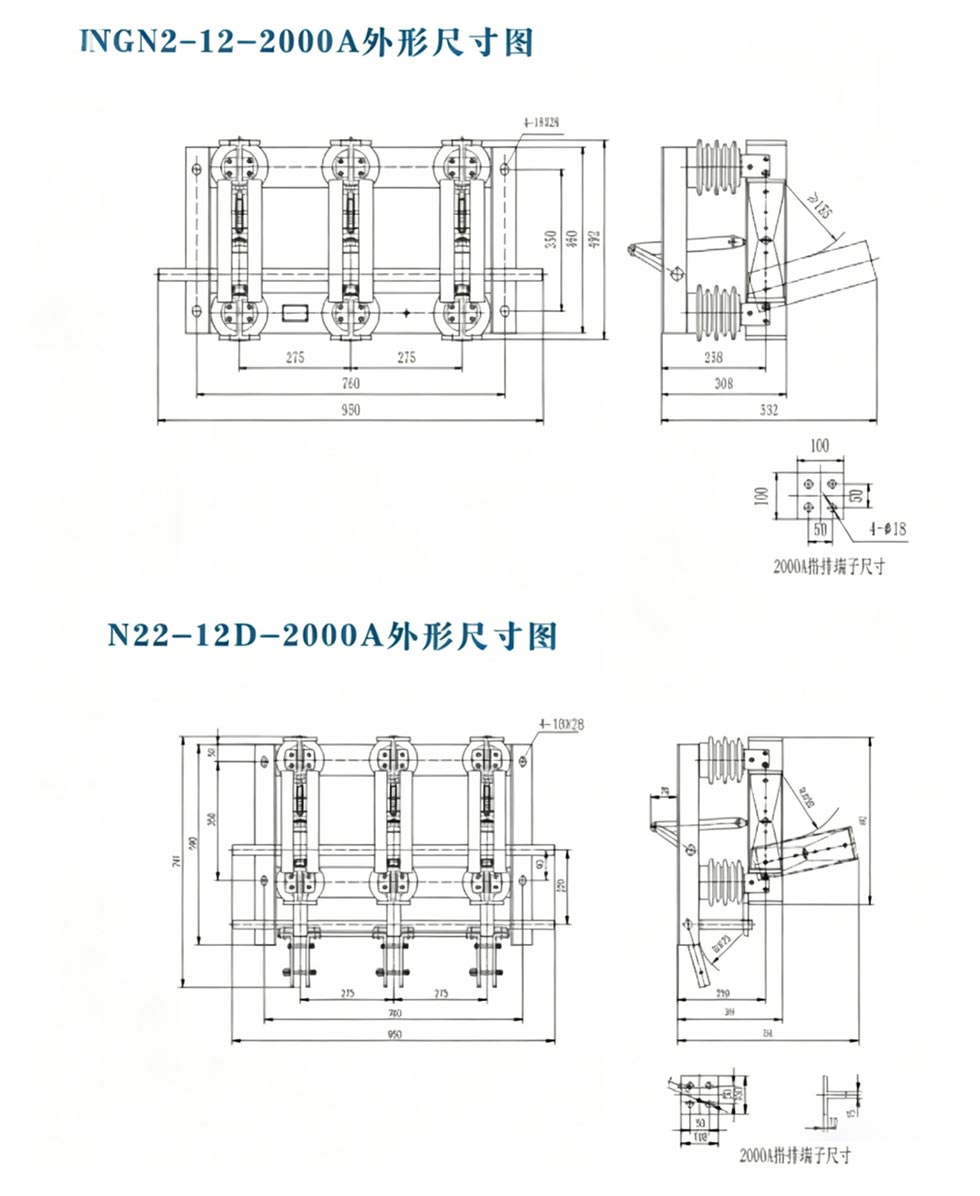

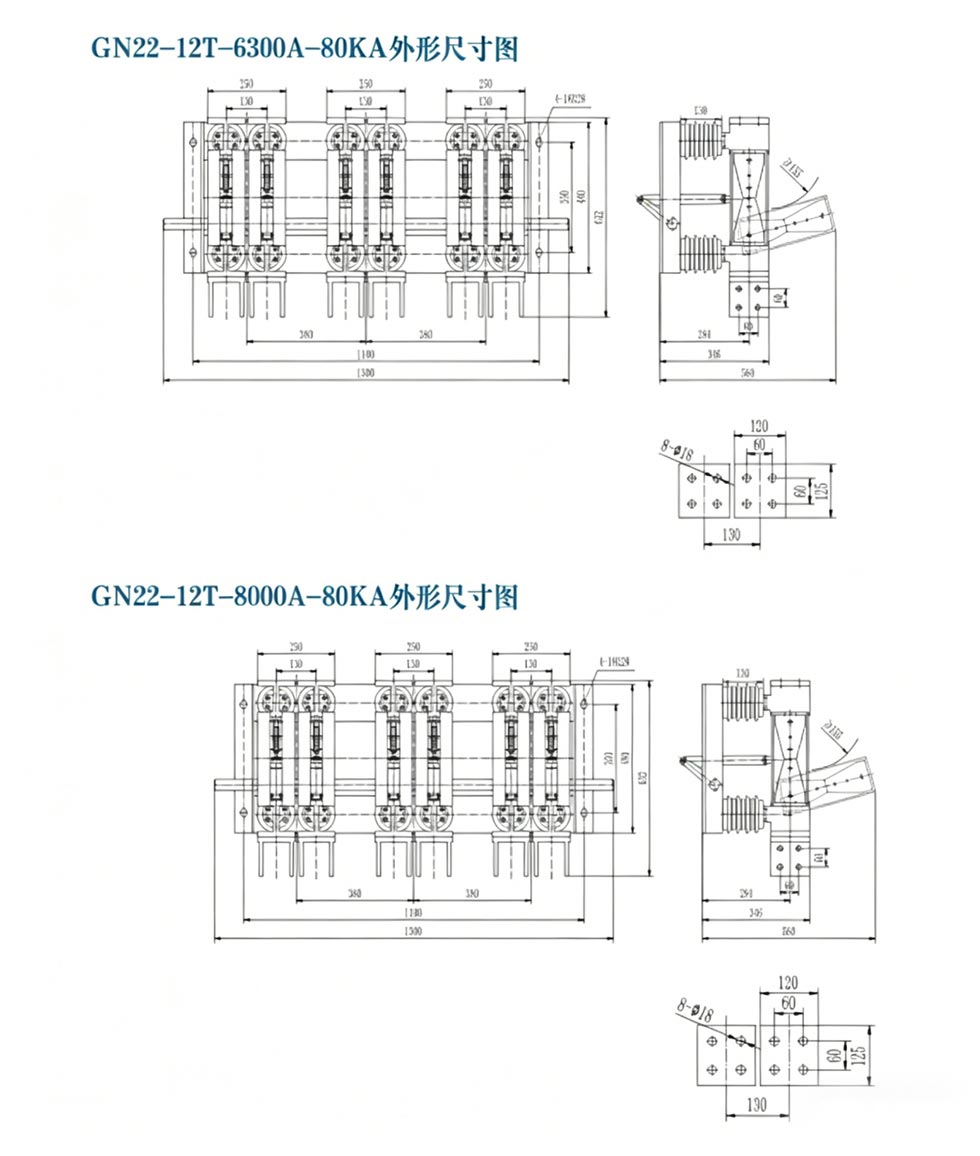

มิติภายนอก

อ้างอิงโครงการ

โครงการปล่อยจรวด Cas-space

รายงานการทดสอบ

กรณีการใช้งานจริง

กรณีศึกษา: โรงไฟฟ้าถ่านหินขนาดใหญ่ในซานตง ประเทศจีน

โรงไฟฟ้าถ่านหินขนาดใหญ่ในมณฑลซานตง ประเทศจีน ซึ่งมีกำลังการผลิตติดตั้ง 2×600MW ต้องการ สวิตช์ตัดการเชื่อมต่อกระแสสูงที่เต้าเสียบเครื่องกำเนิดไฟฟ้าเพื่อให้แน่ใจว่ามีการบำรุงรักษาหน่วยเครื่องกำเนิดไฟฟ้าและพลังงานอย่างปลอดภัย ระบบ หลังจากการตรวจสอบและเปรียบเทียบเชิงลึก โรงไฟฟ้าได้เลือก Usune GN series 20kV/8000A ภายในอาคาร สวิตช์ตัดการเชื่อมต่อไฟฟ้าแรงสูง (พร้อมสวิตช์สายดินชนิดป้องกันมลภาวะ) ในฐานะผู้ผลิตที่กำหนด อุซุเนะ ให้คำแนะนำการติดตั้งและบริการหลังการขายที่กำหนดเอง ผลิตภัณฑ์ทำงานได้เสถียรมาเป็นเวลาสามปีแล้ว หลายปีนับตั้งแต่เริ่มใช้งานในปี 2023

ในระหว่างการทำงาน สวิตช์สามารถทนต่อการทดสอบสภาพแวดล้อมภายในอาคารที่มีกระแสสูงและรุนแรง (ระดับมลพิษ IV) โดยไม่มีข้อบกพร่องใดๆ เช่น การสัมผัสไม่ดีหรือความเสียหายของฉนวน ทำหน้าที่แยกพลังงานได้อย่างมีประสิทธิภาพ ในระหว่างการบำรุงรักษาชุดเครื่องกำเนิดไฟฟ้าเพื่อให้มั่นใจถึงความปลอดภัยของเจ้าหน้าที่บำรุงรักษาและการทำงานปกติของพลังงาน ปลูก ลูกค้าตระหนักดีถึงประสิทธิภาพของผลิตภัณฑ์และบริการระดับมืออาชีพของ Usune และได้ลงนามในสัญญา ข้อตกลงความร่วมมือระยะยาวกับ Usune โดยกำหนดให้เป็นผู้จัดหาสวิตช์ตัดการเชื่อมต่อ

คำถามที่พบบ่อย

คำถามที่ 1: ฟังก์ชั่นหลักของสวิตช์แยกอากาศภายในอาคารซีรีส์ Usune GN คืออะไร และสามารถใช้เพื่อขัดจังหวะได้หรือไม่ โหลดกระแสเหรอ?

A1: หน้าที่หลักคือการจัดให้มีการแยกพลังงานที่เชื่อถือได้ในระหว่างการบำรุงรักษาอุปกรณ์ไฟฟ้าและ ระบบ ด้วยการสร้างการแตกหักในวงจรที่ชัดเจน จึงมั่นใจในความปลอดภัยของเจ้าหน้าที่ซ่อมบำรุงและอุปกรณ์ มัน สิ่งสำคัญคือต้องเน้นย้ำว่าผลิตภัณฑ์นี้เป็นอุปกรณ์แยกกระแสไฟ ไม่ใช่สวิตช์ตัดการเชื่อมต่อโหลด มันไม่สามารถ ใช้เพื่อขัดขวางกระแสโหลดหรือกระแสลัดวงจร สามารถใช้งานได้เฉพาะเมื่อวงจรไม่ได้โหลดหรือ หลังจากที่กระแสโหลดถูกขัดขวางโดยอุปกรณ์สวิตช์อื่น ๆ

คำถามที่ 2: สวิตช์แยกอากาศภายในอาคารซีรีส์ Usune GN สามารถปรับแต่งให้ตรงตามเงื่อนไขการใช้งานเฉพาะในสถานที่ได้หรือไม่

ก2: ใช่. ในฐานะผู้ผลิตมืออาชีพ Usune มีความสามารถในการวิจัยและพัฒนาและการปรับแต่งที่ครอบคลุม สำหรับ ผู้ใช้ที่มีเงื่อนไขการใช้งานพิเศษ (เช่น ระดับความสูง ≥2500ม. ระดับมลพิษพิเศษ หรือการติดตั้งแบบพิเศษ ข้อกำหนดพื้นที่) เราสามารถมีส่วนร่วมในการสื่อสารเชิงลึกเพื่อปรับการออกแบบผลิตภัณฑ์และพารามิเตอร์ตาม สภาพสถานที่จริง โดยมอบโซลูชันที่ปรับแต่งตามความต้องการ เงื่อนไขการใช้งานพิเศษถูกกำหนดโดย การเจรจาระหว่างผู้ใช้และผู้ผลิตเพื่อให้แน่ใจว่าผลิตภัณฑ์เหมาะสมกับการทำงานนอกสถานที่ สภาพแวดล้อมและความต้องการที่แท้จริง
