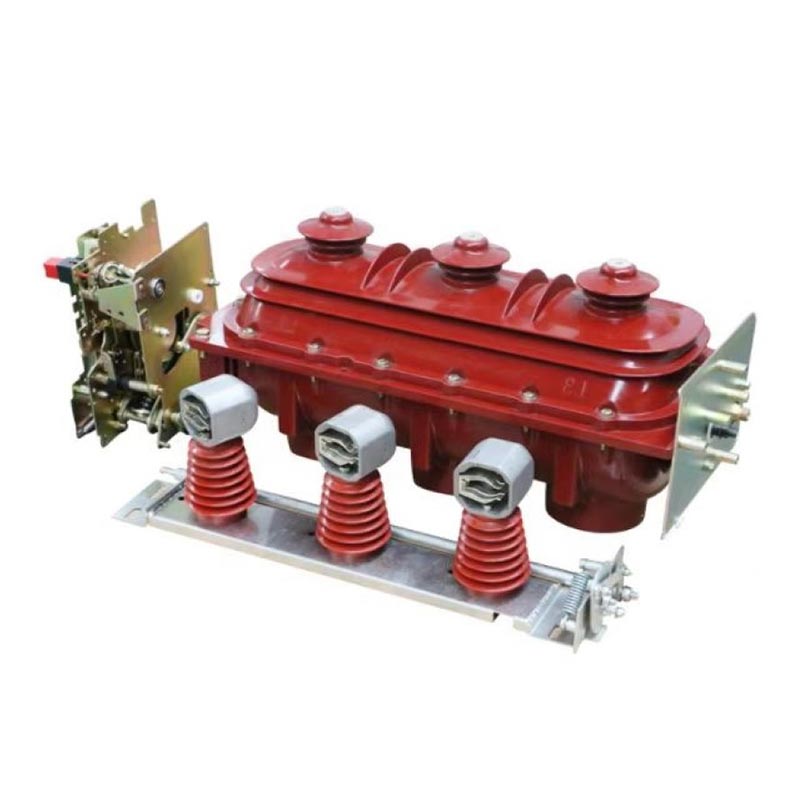

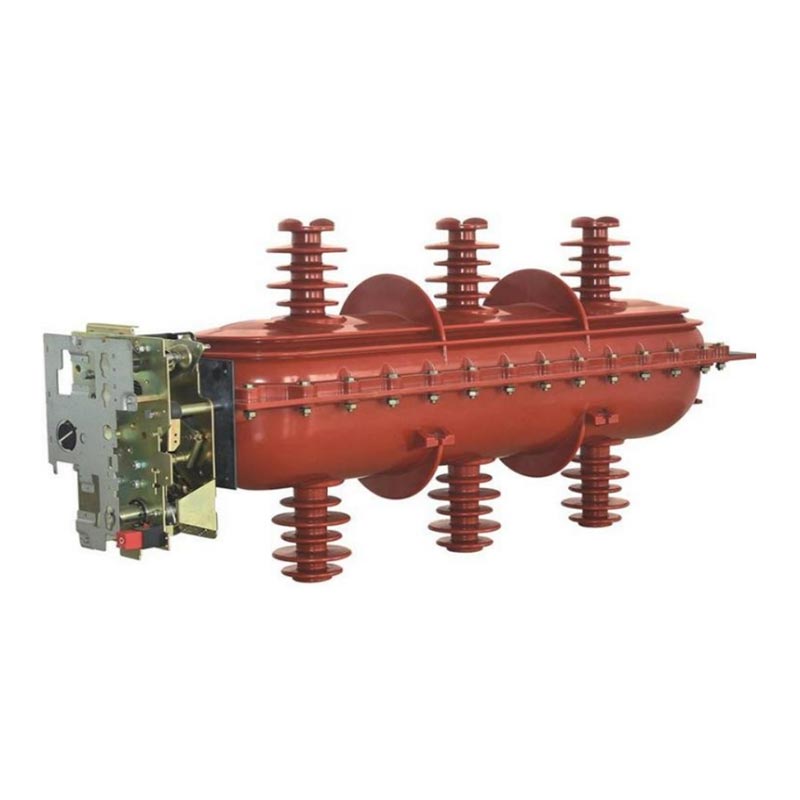

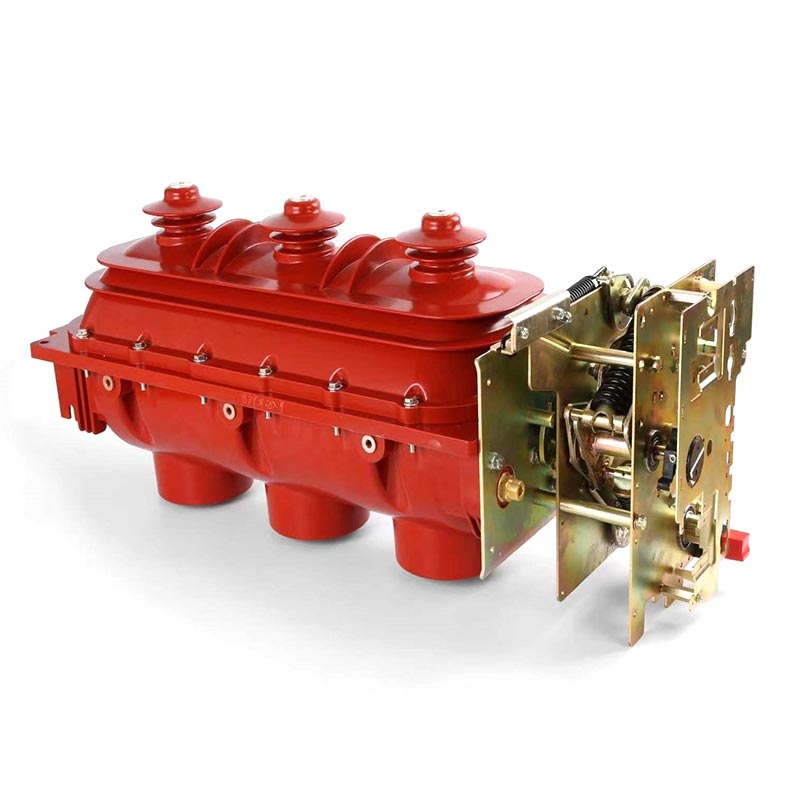

สวิตช์แบ่งโหลดในร่ม

สวิตช์ตัดโหลดภายในอาคาร Usune FLN36-40.5 เป็นส่วนประกอบไฟฟ้าแรงสูงหลักที่พัฒนาขึ้นอย่างอิสระ และผลิตโดย Zhejiang Usune Electric ได้รับการออกแบบมาโดยเฉพาะเพื่อพลังงานที่ปลอดภัยและมีประสิทธิภาพ ความต้องการการกระจายแรงดันไฟฟ้า 35kV และเป็นอุปกรณ์สำคัญในการจ่ายพลังงานสมัยใหม่ ระบบนี้เหมาะอย่างยิ่งสำหรับเครือข่ายวงแหวนและระบบจ่ายไฟแบบรัศมีคู่ ซึ่งมีบทบาทสำคัญในการรับประกัน การส่งและจ่ายพลังงานที่มั่นคงและปลอดภัย ผลิตภัณฑ์นี้สามารถเปิดและปิดกระแสโหลดได้อย่างอิสระ และกระแสเกินพิกัด หรือสามารถรวมกันแบบอนุกรมกับฟิวส์จำกัดกระแสเพื่อทดแทนเซอร์กิตเบรกเกอร์ได้ สวิตช์โหลดจะจัดการการสลับกระแสโหลดต่างๆ ในขณะที่ฟิวส์จำกัดกระแสจะจัดการการแตกหัก ของกระแสเกินพิกัดหนักและกระแสลัดวงจร ทำให้สามารถป้องกันระบบไฟฟ้าได้หลายระดับ มัน โครงสร้างที่กะทัดรัด ติดตั้งง่าย และการทำงานที่ไม่ต้องบำรุงรักษา ทำให้เป็นผลิตภัณฑ์ในอุดมคติสำหรับโครงข่ายไฟฟ้าในเมือง การอัพเกรดและการเพิ่มประสิทธิภาพการกระจายพลังงานทางอุตสาหกรรม

คุณสมบัติผลิตภัณฑ์

1. ข้อดีเชิงโครงสร้าง

สวิตช์แบ่งโหลดในร่มใช้โครงสร้างหน้าสัมผัสแบบเคลื่อนที่แบบแยกสองตำแหน่งสามตำแหน่ง ซึ่งติดตั้งมาพร้อมกับ ห้องดับเพลิงส่วนโค้งสามตำแหน่ง (พื้นเปิด-ปิด) ช่วยให้มั่นใจได้ถึงการสลับที่ราบรื่นภายใต้การทำงานที่แตกต่างกัน เงื่อนไขและปรับปรุงเสถียรภาพของระบบ การออกแบบการติดตั้งแบบสามเฟสโดยรวมมีการซิงโครไนซ์ที่ดี ส่วนประกอบน้อยลง และการทดสอบการใช้งานและการติดตั้งที่สะดวก ช่วยลดความยากในการก่อสร้างที่ไซต์งานและ การบำรุงรักษา

2. ประสิทธิภาพของฉนวน

สวิตช์ใช้เปลือกหล่ออีพอกซีเรซินด้านบนและด้านล่างสำหรับการประกอบแบบปิดผนึก วงจรหลักและการต่อลงดิน ระบบวงจรทั้งหมดอยู่ภายในเปลือก แยกสภาพแวดล้อมภายนอกและป้องกันฝุ่นได้อย่างมีประสิทธิภาพ และการกัดกร่อนของความชื้น ความแข็งแรงของฉนวนสูงของจุดแตกหักและระยะห่างตามผิวฉนวนที่มากอีกด้วย การป้องกันการปรับแรงดันไฟฟ้าที่ขั้วขาออกช่วยเพิ่มความน่าเชื่อถือของฉนวนและตอบสนอง ข้อกำหนดที่เข้มงวดของระบบจำหน่ายไฟฟ้าแรงสูง

3. ประสิทธิภาพด้านความปลอดภัย

ประสิทธิภาพด้านความปลอดภัยที่ดีเยี่ยม ในกรณีที่มีข้อผิดพลาดที่เกิดจากอาร์คภายใน โครงสร้างด้านหลังที่ไม่แข็งแรงของปลอกด้านนอก จะแตกและวาล์วระบายแรงดันที่ด้านบนของตู้จะเปิดออกเพื่อไล่กระแสลมเกิน นอกตู้ป้องกันความเสียหายของอุปกรณ์และอันตรายต่อความปลอดภัยส่วนบุคคล พร้อมกับลูกโซ่ห้าหลักฐาน ช่วยลดการทำงานผิดพลาดโดยพื้นฐาน ทำให้มั่นใจในความปลอดภัยของผู้ปฏิบัติงานและอุปกรณ์

4. ความง่ายในการใช้งาน

สวิตช์แบ่งโหลดในอาคารรองรับโหมดการทำงานทั้งแบบแมนนวลและแบบไฟฟ้า ซึ่งปรับให้เข้ากับไซต์งานได้อย่างยืดหยุ่น ข้อกำหนดที่ให้ความสะดวกสบายและความน่าเชื่อถือ ใช้การออกแบบที่ไม่ต้องบำรุงรักษา โดยมีระบบไฟฟ้าแบบยาวและ อายุการใช้งานของเครื่องจักรช่วยลดต้นทุนการบำรุงรักษาในภายหลัง สวิตช์เกียร์ทำจากอลูมิเนียม-สังกะสีทั้งหมด แผ่นเหล็กมีความทนทานต่อการกัดกร่อนและมีความแข็งแรงเชิงกลสูง เหมาะสำหรับสภาพการทำงานภายในอาคารต่างๆ

ข้อดีทางเทคนิค

1. ความปลอดภัยของฉนวนสูง: ใช้การออกแบบฉนวนไฟฟ้าแรงสูงหลักที่มีอัตรากำไรสูงและ IP33 ระดับการป้องกันช่วยเพิ่มระดับความปลอดภัยของฉนวนของห้องทำงานด้านหน้าได้อย่างมีประสิทธิภาพ ปกป้องความปลอดภัยส่วนบุคคลของผู้ปฏิบัติงาน

2. การบังคับใช้ที่กว้าง: เหมาะสำหรับสถานการณ์ที่มีขนาดกะทัดรัด ขนาดเล็ก และใช้งานบ่อยซึ่งใช้กันอย่างแพร่หลายในเมือง โครงข่ายไฟฟ้า การจ่ายพลังงานไฟฟ้าเชิงพาณิชย์และอุตสาหกรรม และการเชื่อมต่อโครงข่ายพลังงานใหม่ ตอบสนองความต้องการที่หลากหลาย สถานการณ์ที่แตกต่างกัน

3. การออกแบบแบบบูรณาการ: การออกแบบสวิตช์รวมขนาดกะทัดรัด การรวมสวิตช์แยกและฟังก์ชันกราวด์ ลดการครอบครองพื้นที่อุปกรณ์และอำนวยความสะดวกในการบูรณาการระบบจำหน่ายไฟฟ้า

4. ความน่าเชื่อถือสูง: ใช้สวิตช์โหลด SF6 ที่มีความน่าเชื่อถือสูง แรงดันแก๊ส SF6 ต่ำ การทำงานเชื่อถือได้ และ อายุการเก็บรักษาก๊าซสามารถถึง 20 ปี ไม่จำเป็นต้องเติมก๊าซบ่อยครั้งและมั่นใจได้ การดำเนินงานที่มั่นคงในระยะยาว

พารามิเตอร์ทางเทคนิค

หลักการดับเพลิงแบบอาร์ค

สวิตช์หยุดโหลดในอาคารนี้ใช้ก๊าซ SF6 เป็นสื่อในการดับเพลิงส่วนโค้ง ซึ่งมีการดับส่วนโค้งที่ดีเยี่ยม และประสิทธิภาพของฉนวน เมื่อสวิตช์ตัดกระแส ส่วนโค้งจะถูกสร้างขึ้นทันทีเมื่อแยกออกจากกัน หน้าสัมผัสที่เคลื่อนที่และอยู่กับที่ ขับเคลื่อนด้วยสนามแม่เหล็กของแม่เหล็กถาวร ส่วนโค้งจะเคลื่อนที่อย่างรวดเร็วและ ถูกยืดออกในขณะที่ถูกไอออนไนซ์และทำให้เย็นลงอย่างต่อเนื่องด้วยก๊าซ SF6 และจะดับลงในที่สุดเมื่อกระแสไฟฟ้า ข้ามศูนย์ ทำให้เกิดการหยุดชะงักของกระแสไฟที่ปลอดภัยและรวดเร็ว

ระยะห่างจุดพักสองเท่าให้การแยกสูงและทำลายระดับฉนวน การใช้แม่เหล็กถาวร หลักการอาร์คแบบหมุน มีลักษณะการใช้พลังงานในการทำงานต่ำ ความสามารถในการดับเพลิงส่วนโค้งที่แข็งแกร่ง และ การสึกหรอของการสัมผัสน้อยที่สุด ช่วยยืดอายุไฟฟ้าของสวิตช์ได้อย่างมีประสิทธิภาพ

เงื่อนไขการใช้งาน

เพื่อให้มั่นใจว่าผลิตภัณฑ์ทำงานได้อย่างมีเสถียรภาพ การติดตั้งและใช้งานจะต้องตรงตามเงื่อนไขต่อไปนี้:
1. ระดับความสูง: ไม่เกิน 1,000 เมตร (ต้องระบุข้อกำหนดพิเศษเมื่อสั่งซื้อ)
2. อุณหภูมิแวดล้อม: -25 ℃ ~ + 40 ℃;
3. ความชื้นสัมพัทธ์: เฉลี่ยรายวัน ≤95%, เฉลี่ยรายเดือน ≤90%;
4. ความรุนแรงของแผ่นดินไหว: ไม่เกิน Class B;
5. อากาศแวดล้อมปราศจากมลภาวะรุนแรง เช่น ฝุ่น ควัน สารเคมีกัดกร่อน ก๊าซไวไฟ น้ำมันเบนซิน และ สเปรย์เกลือ

อ้างอิงโครงการ

โครงการปล่อยจรวด Cas-space

รายงานการทดสอบ

กรณีการใช้งานจริง

ในฐานะผู้ผลิตอุปกรณ์ไฟฟ้าแรงสูงระดับมืออาชีพในประเทศจีน Yu Shun Electric ได้จัดหา FLN36-40.5 สวิตช์แบ่งโหลดในร่มสำหรับโครงการอัพเกรดโครงข่ายไฟฟ้าในเมืองขนาดใหญ่ในประเทศจีนตะวันออก โครงการที่เกี่ยวข้อง สายจำหน่าย 35kV ในพื้นที่เมือง 8 แห่ง ครอบคลุมพื้นที่ที่อยู่อาศัย ศูนย์กลางการค้า และสวนอุตสาหกรรม โดยมีข้อกำหนดที่สูงมากสำหรับความเสถียรและความปลอดภัยของแหล่งจ่ายไฟ

ก่อนการอัพเกรด สวิตช์เกียร์ที่มีอยู่ประสบปัญหาจากฉนวนที่ไม่ดี การบำรุงรักษาบ่อยครั้ง และความปลอดภัยต่ำ ไม่สามารถตอบสนองความต้องการของการพัฒนาโครงข่ายไฟฟ้าในเมืองได้ หลังจากเลือกผลิตภัณฑ์นี้ โครงการก็ประสบความสำเร็จ การปรับปรุงที่สำคัญสามประการ: ประการแรก การออกแบบการล็อคแบบห้าส่วนและการดับส่วนโค้งช่วยลดการทำงานผิดพลาดและ ข้อผิดพลาดของส่วนโค้ง การปรับปรุงความปลอดภัยของระบบ ประการที่สอง การออกแบบที่ไม่ต้องบำรุงรักษาช่วยลดเวลาการบำรุงรักษารายเดือนลง 80% การลดต้นทุนการดำเนินงานและการบำรุงรักษา และประการที่สาม โครงสร้างที่กะทัดรัดปรับให้เข้ากับพื้นที่การติดตั้งภายในอาคารได้ ของสถานีไฟฟ้าย่อยในเขตเมือง อำนวยความสะดวกในการบูรณาการระบบจำหน่ายไฟฟ้า ผลิตภัณฑ์ประสบความล้มเหลวเป็นศูนย์ ตลอดระยะเวลาการดำเนินงานกว่า 2 ปี ทำให้มั่นใจได้ว่ามีแหล่งจ่ายไฟที่เสถียรสำหรับผู้อยู่อาศัยมากกว่า 500,000 รายและธุรกิจมากกว่า 300 แห่ง ได้รับการยอมรับอย่างสูงจากเจ้าของโครงการและฝ่ายจ่ายไฟในพื้นที่ Usune Electric ในฐานะซัพพลายเออร์ ให้บริการหลังการขายแบบครบวงจร รวมถึงคำแนะนำในการติดตั้งถึงสถานที่และการฝึกอบรมทางเทคนิค

คำถามที่พบบ่อย

คำถามที่ 1: สวิตช์โหลดภายในอาคาร Usune FLN36-40.5 มีอายุการใช้งานเท่าใด และจำเป็นต้องบำรุงรักษาเป็นประจำ

A1: ผลิตภัณฑ์ใช้การออกแบบที่ไม่ต้องบำรุงรักษาและมีอายุการใช้งานทางไฟฟ้าและเครื่องกลที่ยาวนาน ก๊าซ SF6 อายุการเก็บรักษาสามารถเข้าถึง 20 ปี ภายใต้สภาวะการใช้งานปกติ ไม่จำเป็นต้องบำรุงรักษาตามปกติ เป็นระยะเท่านั้น จำเป็นต้องมีการตรวจสอบปลอกอุปกรณ์ กลไกการทำงาน และแรงดันแก๊ส (หากจำเป็น) สินค้าอูเนะทั้งหมด ผ่านการทดสอบคุณภาพอย่างเข้มงวดก่อนออกจากโรงงานเพื่อให้มั่นใจถึงอายุการใช้งานและความน่าเชื่อถือของผลิตภัณฑ์

คำถามที่ 2: อะไรคือความแตกต่างระหว่างสวิตช์แบ่งโหลดในอาคารกับเซอร์กิตเบรกเกอร์แบบเดิม และในข้อใด สถานการณ์สามารถเปลี่ยนเบรกเกอร์ได้หรือไม่?

A2: ข้อแตกต่างหลักคือสวิตช์แบ่งโหลดส่วนใหญ่จะใช้เพื่อเปิดและปิดกระแสโหลดและการโอเวอร์โหลด ในขณะที่เบรกเกอร์วงจรแบบเดิมสามารถรบกวนกระแสลัดวงจรเพิ่มเติมได้ ผลิตภัณฑ์นี้ เมื่อรวมกับฟิวส์จำกัดกระแสแบบอนุกรม สามารถเปลี่ยนเบรกเกอร์ได้: สวิตช์ตัดโหลดมีหน้าที่รับผิดชอบ สำหรับการเปิดและปิดกระแสโหลดต่างๆ ในขณะที่ฟิวส์จำกัดกระแสรองรับการโอเวอร์โหลดหนักและ การหยุดชะงักของกระแสไฟฟ้าลัดวงจร เหมาะสำหรับเครือข่ายวงแหวน 35kV และระบบจ่ายไฟแบบรัศมีคู่ (เช่น เช่นสาขาโครงข่ายไฟฟ้าในเมือง ห้องจำหน่ายสินค้าอุตสาหกรรมและพาณิชยกรรม เป็นต้น) ช่วยลดต้นทุนอุปกรณ์ในขณะเดียวกัน สร้างความมั่นใจในความปลอดภัยของระบบ ในฐานะผู้ผลิตมืออาชีพในประเทศจีน Yushun Electric สามารถให้บริการทางเทคนิคระดับมืออาชีพได้ คำแนะนำเพื่อช่วยลูกค้าในการเลือกโซลูชั่นที่เหมาะสม
