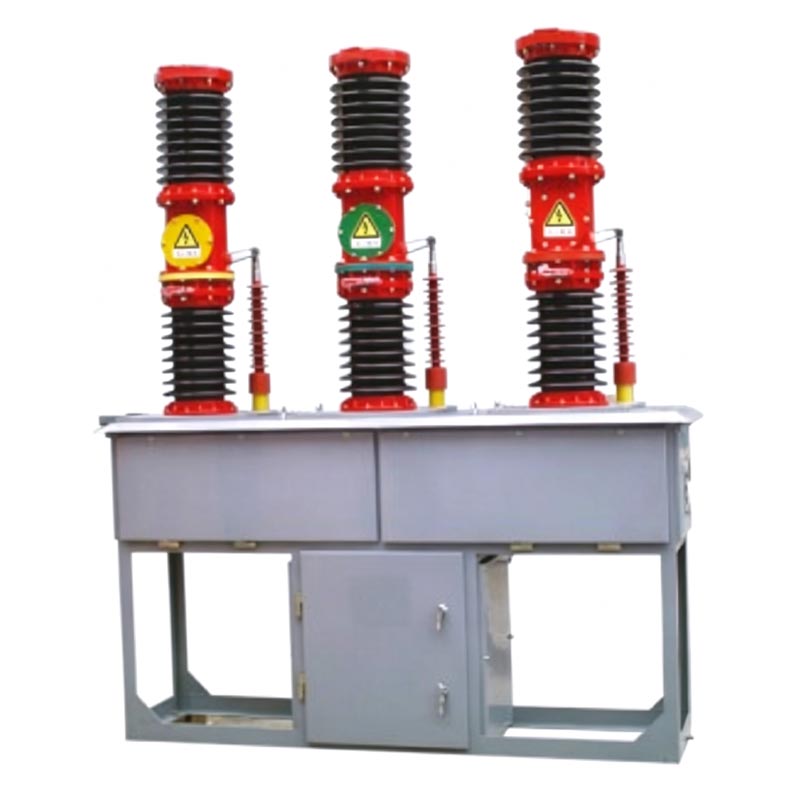

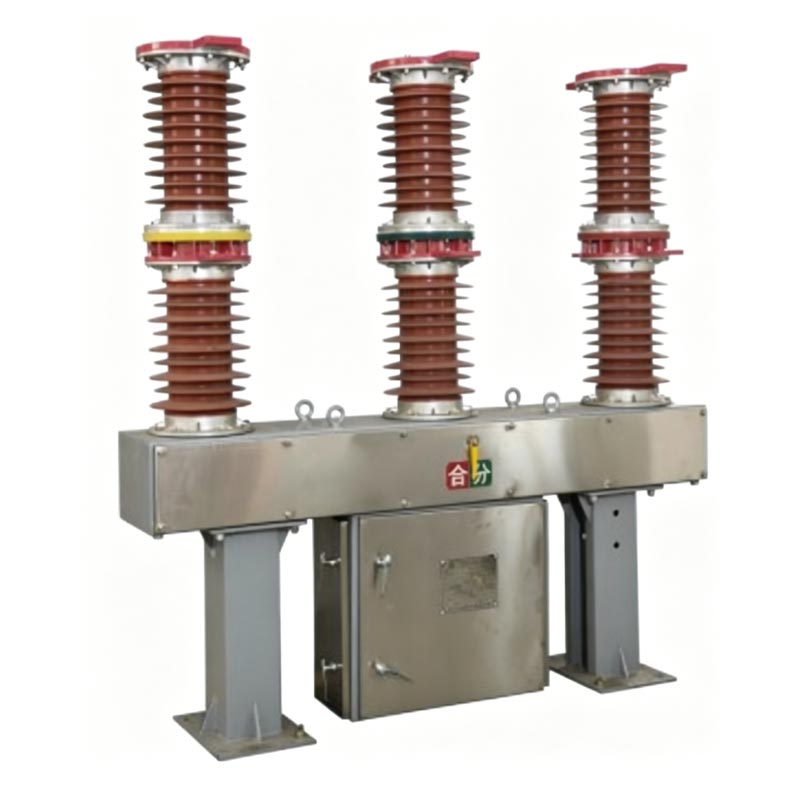

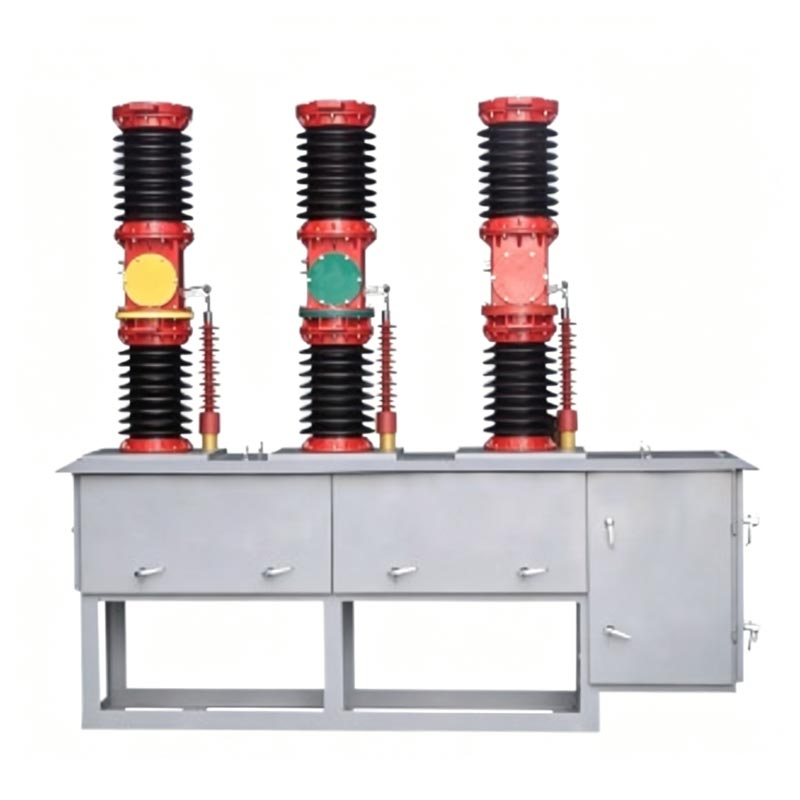

Usune Zw7-40.5 Outdoor Vacuum Circuit Breaker เป็นเบรกเกอร์สูญญากาศไฟฟ้าแรงสูงกลางแจ้งเหมาะสำหรับ 50Hz ไฟฟ้ากระแสสลับสามเฟส ระบบส่งและจำหน่ายไฟฟ้า 24-40.5kV ใช้เป็นหลักในการควบคุมระบบ การป้องกัน การแบ่งส่วนและการสลับธนาคารตัวเก็บประจุ เมื่อใช้ร่วมกับเครื่อง recloser จะทำให้สามารถแบ่งส่วนได้อย่างชาญฉลาด การควบคุมการปิดระบบไฟฟ้า รองรับกลไกการทำงานของสปริงหรือแม่เหล็กไฟฟ้า มีกลไกที่มั่นคง ประสิทธิภาพการทำงาน และไม่มีความเสี่ยงต่อการเกิดเพลิงไหม้หรือการระเบิด สอดคล้องกับ GB1984-1989 "เบรกเกอร์วงจรไฟฟ้าแรงสูง AC" และ มาตรฐาน IEC56, IEC62271-100 "เบรกเกอร์วงจรไฟฟ้ากระแสสลับแรงสูง"
1. ประสิทธิภาพการแตกหักที่ดีเยี่ยม: ใช้เทคโนโลยีการดับอาร์กแบบสุญญากาศ ส่งผลให้เกิดการแตกหักอย่างแรง
ความจุ อายุการใช้งานทางไฟฟ้าที่ยาวนาน และอายุการใช้งานเชิงกลสูงถึง 10,000 รอบ
2. ไม่ต้องบำรุงรักษาและเชื่อถือได้: โครงสร้างที่เรียบง่าย ไม่ต้องบำรุงรักษาเป็นประจำ และมีอายุการใช้งานยาวนาน
3. ประสิทธิภาพฉนวนและป้องกันมลพิษที่ดีเยี่ยม: ประสิทธิภาพของฉนวนกลางแจ้งที่แข็งแกร่งและโดดเด่น
ความสามารถในการต่อต้านมลภาวะ
4. การกำหนดค่าอัจฉริยะที่ยืดหยุ่น: สามารถติดตั้งหม้อแปลงกระแสในตัว (ความแม่นยำสูงสุด 0.2S
คลาส) สำหรับการวัดแสงและการป้องกันการเชื่อมโยงสามเฟส
5. ความเข้ากันได้กว้างของกลไกการทำงาน: ปรับให้เข้ากับกลไกการทำงานของสปริงหรือแม่เหล็กไฟฟ้าได้
การดำเนินงานบ่อยครั้งและเชื่อถือได้
1. สายส่งและสายจำหน่ายและสถานีย่อย 24-40.5kV
2. โครงการปรับปรุงและขยายโครงข่ายไฟฟ้าในเมืองและชนบท
3. ฟาร์มกังหันลม โรงไฟฟ้าพลังงานแสงอาทิตย์ และระบบไฟฟ้าอุตสาหกรรม
4. การสลับธนาคารตัวเก็บประจุและการใช้งานเบรกเกอร์วงจร
5. พื้นที่ชายฝั่ง พื้นที่สูง และพื้นที่ที่มีมลพิษสูง
1. ชื่อโครงการ: โครงการเชื่อมต่อกริดฟาร์มกังหันลม 35kV ในภาคเหนือของจีน
2. ลูกค้า: State Grid Hebei Electric Power Co., Ltd.
3. ความเป็นมาโครงการ: ฟาร์มกังหันลมแห่งนี้ตั้งอยู่บริเวณชายฝั่งทะเลที่มีความชื้นสูง ละอองเกลือหนัก และ พายุฝนฟ้าคะนองบ่อยครั้ง ระบบสายส่งขาออกขนาด 35kV ต้องใช้เซอร์กิตเบรกเกอร์ที่เชื่อถือได้สำหรับการควบคุมและความผิดปกติ การแยกและการดำเนินการปิดอัตโนมัติ
4. วิธีแก้ไข: Uxin Electric จัดหาเซอร์กิตเบรกเกอร์สุญญากาศกลางแจ้ง Zw7-40.5 จำนวน 12 ชุด พร้อมด้วย กลไกที่ทำงานด้วยสปริงและหม้อแปลงกระแสไฟฟ้าในตัวระดับ 0.2S
5. ความสำเร็จในการสมัคร
- การทำงานมีความเสถียรนานกว่า 5 ปีในสภาพแวดล้อมที่มีความชื้นสูงและละอองน้ำเกลือสูง
- อัตราความสำเร็จ 100% ในการดำเนินการทำลายไฟฟ้าลัดวงจร 187 ครั้ง
- ฟังก์ชั่นการปิดอัจฉริยะช่วยลดเวลาไฟฟ้าดับลง 85%
- การออกแบบที่ไม่ต้องบำรุงรักษาช่วยลดต้นทุนการดำเนินงานและการบำรุงรักษาประจำปีลง 60%
6. ผลตอบรับจากลูกค้า
“เบรกเกอร์สุญญากาศกลางแจ้ง Usune Zw7-40.5 ได้แสดงให้เห็นถึงประสิทธิภาพที่เชื่อถือได้อย่างยิ่งในพื้นที่ชายฝั่งของเรา ฟาร์มกังหันลม ประสิทธิภาพการป้องกันมลพิษและฟังก์ชันการป้องกันอัจฉริยะได้รับการปรับปรุงอย่างมีนัยสำคัญ เสถียรภาพของกริด” – ผู้จัดการโครงการ State Grid Hebei Electric Power Co., Ltd.
| รายการ | หน่วย | พารามิเตอร์ | |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | กิโลโวลต์ | 40.5 | |
| ระดับฉนวนที่ได้รับการจัดอันดับ | ความถี่ไฟฟ้า 1 นาทีทนต่อแรงดันไฟฟ้า | กิโลโวลต์ | 95 |
| แรงกระตุ้นฟ้าผ่าทนต่อแรงดันไฟฟ้า (ค่าสูงสุด) | กิโลโวลต์ | 185 | |
| จัดอันดับปัจจุบัน | A | 630/1000/1250/1600/2000 | |
| กระแสไฟฟ้าลัดวงจรที่ได้รับการจัดอันดับ | เคเอ | 12.5/16/20/25/31.5 | |
| ลำดับการทำงานที่ได้รับการจัดอันดับ | 0-0.3s-C0-180s-0 | ||
| เวลาพักสำหรับกระแสไฟพักระยะสั้นที่กำหนด | ครั้ง | 12 | |
| จัดอันดับการลัดวงจรและกระแสปิด (สูงสุด) | เคเอ | 50/63/80 | |
| พิกัดสูงสุดทนกระแสได้ | เคเอ | 50/63/80 | |
| จัดอันดับเวลาสั้น ๆ ทนต่อกระแสไฟ | เคเอ | 20/25/31.5 | |
| จัดอันดับระยะเวลาการลัดวงจร | s | 4 | |
| ความเร็วเฉลี่ยในการปิดเครื่อง | เมตร/วินาที | 1.5 ± 0.20 | |
| การเปลี่ยนความเร็วโดยเฉลี่ย | เมตร/วินาที | 0.7 ± 0.2 | |
| เวลาตีกลับของการเปิดสวิตช์สัญญา | นางสาว | ≤ 2 | |
| ความแตกต่างของเวลาการซิงโครไนซ์การเปิด/ปิดการซิงโครไนซ์แบบสามเฟส | นางสาว | ≤ 2 | |
| เวลาเปิดเครื่อง | นางสาว | ≤ 150 | |
| เวลาปิดเครื่อง | นางสาว | ≤ 70 | |
| ชีวิตเครื่องกล | ครั้ง | 10000 | |
| พิกัดแรงดันไฟฟ้าปฏิบัติการและพิกัดแรงดันไฟฟ้าวงจรเสริม | V | ดีซี/เอซี110,220 | |
| ความต้านทาน DC ของเฟสลูปแต่ละเฟส (ไม่รวมหม้อแปลงเครื่องมือ) | μΩ | ≤ 50 | |
| ตัวต้านทานไฟฟ้ากระแสตรงแบบลูปแต่ละเฟส | มม | 3 | |
ตอบ: สามารถใช้กลไกที่ทำงานด้วยสปริงหรือแม่เหล็กไฟฟ้าได้ กลไกที่ทำงานด้วยสปริงให้ค่าสูง ความน่าเชื่อถือและค่าบำรุงรักษาต่ำ ทำให้เหมาะสำหรับการใช้งานกลางแจ้งส่วนใหญ่
ก. ใช่. ต้องระบุอัตราส่วนกระแสและระดับความแม่นยำ (0.2S/0.5/10P10) เมื่อสั่งซื้อ
ตอบ: ภายใต้การใช้งานปกติ ระยะเวลาที่ไม่ต้องบำรุงรักษาคือ 10-15 ปี แนะนำให้ทำการตรวจด้วยสายตาทุกๆ 2 ปี และการตรวจสอบกลไกเล็กน้อยทุกๆ 5 ปี
เซอร์กิตเบรกเกอร์สุญญากาศกลางแจ้ง Usune Zw7-40.5 ผสมผสานเทคโนโลยีสุญญากาศขั้นสูง การออกแบบโครงสร้างที่แข็งแกร่ง และ คุณสมบัติอัจฉริยะ ในฐานะซัพพลายเออร์ของจีนที่เชื่อถือได้ Usune Electric รับประกันคุณภาพและคุณภาพอย่างสม่ำเสมอ ผลิตภัณฑ์ประสิทธิภาพสูง ทำให้เป็นตัวเลือกในอุดมคติสำหรับระบบไฟฟ้าสมัยใหม่ที่ต้องการความน่าเชื่อถือ ความปลอดภัย และ ต้นทุนวงจรชีวิตต่ำ
