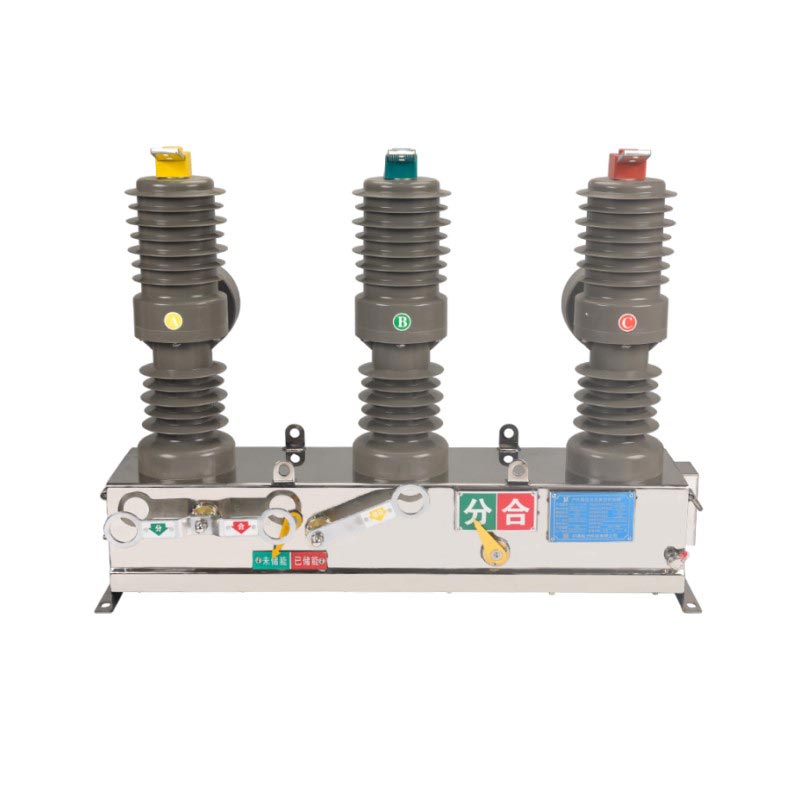

เบรกเกอร์สุญญากาศแบบติดเสาขนาด 11 kV

Usune ZW32-12 11 kV เบรกเกอร์สุญญากาศแบบติดเสาเป็นเซอร์กิตเบรกเกอร์สุญญากาศแบบติดตั้งกับเสากลางแจ้ง ออกแบบมาโดยเฉพาะสำหรับระบบจำหน่ายไฟฟ้า 10kV–12kV ใช้เครื่องขัดขวางสุญญากาศที่มีความน่าเชื่อถือสูงสำหรับ ส่วนโค้ง ดับไฟเปิดปิดกระแสต่างๆได้อย่างแม่นยำและปลอดภัย รองรับโครงสร้างทางกลที่แข็งแกร่ง การทำงานบ่อยครั้งและเหมาะสำหรับสถานการณ์ที่ต้องสลับซ้ำหลายครั้ง

- แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: 12kV (ใช้ได้กับระบบ 10kV/11kV)
- ความถี่: 50/60เฮิร์ต
- จำนวนเฟส: ไฟฟ้ากระแสสลับ 3 เฟส
- ฉนวนกันความร้อน: วัสดุต่อต้านริ้วรอยและทนต่อการกัดกร่อนเกรดกลางแจ้ง
- วิธีการดำเนินงาน: ธรรมดา/ไฟฟ้า เข้ากันได้กับตัวควบคุมอัจฉริยะ

คุณสมบัติหลักและข้อดี

1. ประสิทธิภาพการทำลายล้างที่เหนือกว่า

- ความเร็วในการดับเพลิงด้วยอาร์กสุญญากาศที่รวดเร็ว เวลาแตกหักสั้น และความเสถียรในการทำงานสูง
- ความสามารถในการทำลายลัดวงจรที่ดีเยี่ยม ปกป้องสายและอุปกรณ์ได้อย่างมีประสิทธิภาพ
- อายุการใช้งานเครื่องกลและไฟฟ้ายาวนาน เหมาะสำหรับสถานการณ์การทำงานบ่อยครั้ง

2. ฟังก์ชั่นอัจฉริยะ "สี่รีโมท"

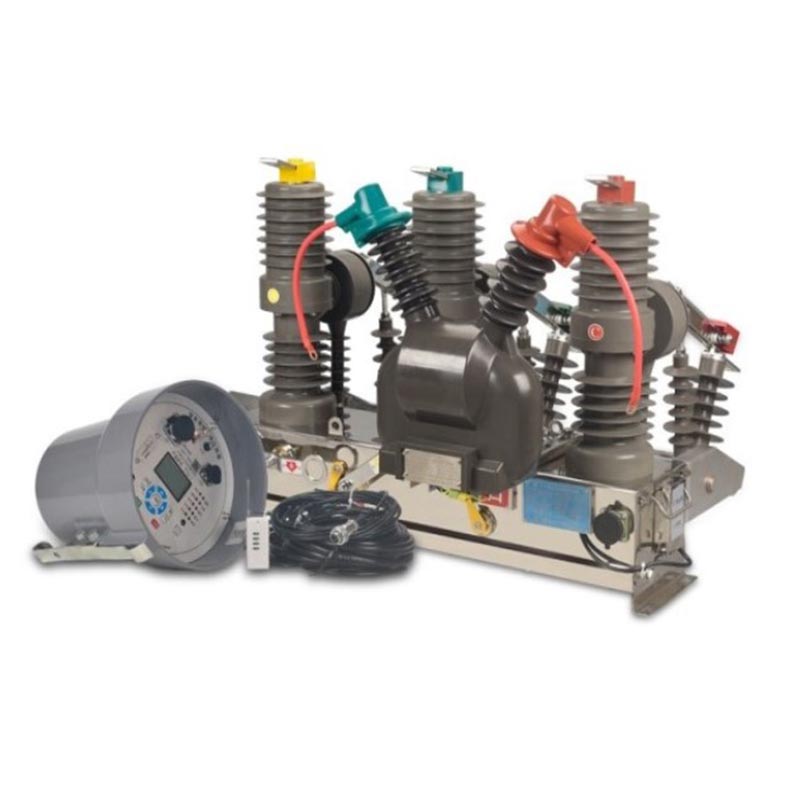

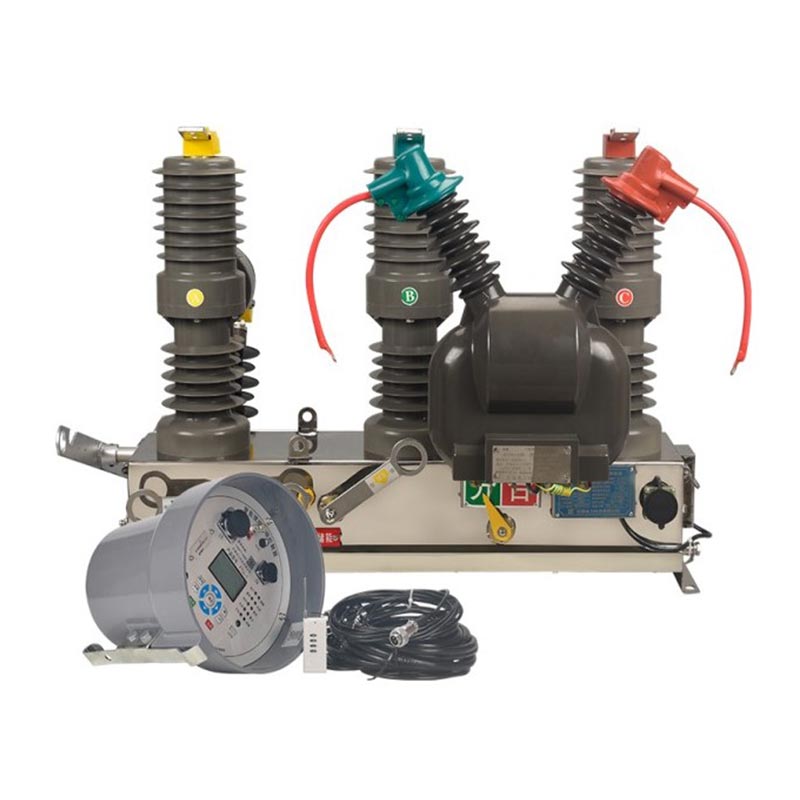

เมื่อจับคู่กับคอนโทรลเลอร์อัจฉริยะ Usune จะสามารถสร้างตัวปิดอัตโนมัติได้ โดยตระหนักว่า:
- การควบคุมระยะไกล: การเปิดและปิดระยะไกลโดยศูนย์จัดส่ง
- การวัดและส่งข้อมูลทางไกล: การตรวจสอบข้อมูลกระแส แรงดัน พลังงาน และพลังงานแบบเรียลไทม์
- การส่งสัญญาณระยะไกล: รายงานสถานะอุปกรณ์ การแจ้งเตือน และข้อมูลข้อบกพร่องอย่างแข็งขัน
- การปรับระยะไกล: การตั้งค่าออนไลน์และการปรับเปลี่ยนพารามิเตอร์การป้องกัน

3. การออกแบบกลางแจ้งที่ทนทาน

- ระดับการป้องกัน IP54+ ที่ปิดสนิท กันฝุ่น กันฝน และป้องกันการควบแน่น
- การทำงานที่มั่นคงในสภาพแวดล้อมตั้งแต่ -40°C ถึง +70°C ทนทานต่อละอองเกลือ ความชื้น และมลภาวะ
- โครงสร้างกะทัดรัด ติดตั้งเสาได้ ติดตั้งง่าย และต้องการการบำรุงรักษาเพียงเล็กน้อย

กรณีการใช้งานจริง

1. โครงการ

โครงการอัปเกรดระบบกริดไฟฟ้าอัตโนมัติในชนบทในมณฑลอันฮุย ประเทศจีน

2. ความเป็นมา

ข้อผิดพลาดชั่วคราวบ่อยครั้ง (ฟ้าผ่า การสัมผัสกับต้นไม้) ในระบบส่งไฟฟ้าในชนบท ความเร็วการแยกข้อบกพร่องที่ช้า และ มีความเสี่ยงสูงที่จะเกิดไฟฟ้าดับขนาดใหญ่

3. วิธีแก้ปัญหา

ใช้งานตัวปิด Usune ZW32-12 จำนวน 120 ตัวพร้อมตัวควบคุมอัจฉริยะเป็นตัวปิดแบบติดเสาสำหรับสายไฟเหนือศีรษะ 10kV

4. ผลการสมัคร:

- การแยกข้อผิดพลาด: การสะดุดอัตโนมัติภายใน 50ms สำหรับข้อผิดพลาดในการลัดวงจร, การฟื้นฟูพลังงานภายใน 1 นาทีสำหรับ พื้นที่ที่ไม่ผิดพลาด
- การกำจัดข้อผิดพลาดชั่วคราว: การปิดอัตโนมัติช่วยลดปัญหาไฟฟ้าดับชั่วคราวได้ถึง 85%
- การจัดการระยะไกล: ฟังก์ชัน "สี่ระยะไกล" ช่วยลดภาระงานการตรวจสอบในสถานที่ลง 60% และปรับปรุงการจัดส่ง ประสิทธิภาพ 70%;

- ความน่าเชื่อถือ: หลังจากใช้งานนานกว่าสองปี เวลาเฉลี่ยระหว่างความล้มเหลว (MTBF) คือ >85,000 ชั่วโมง โดยไม่มีข้อผิดพลาดร้ายแรง ปรับปรุงความน่าเชื่อถือของแหล่งจ่ายไฟสำหรับผู้ใช้ในชนบทมากกว่า 30,000 ราย

พารามิเตอร์ทางเทคนิคหลัก

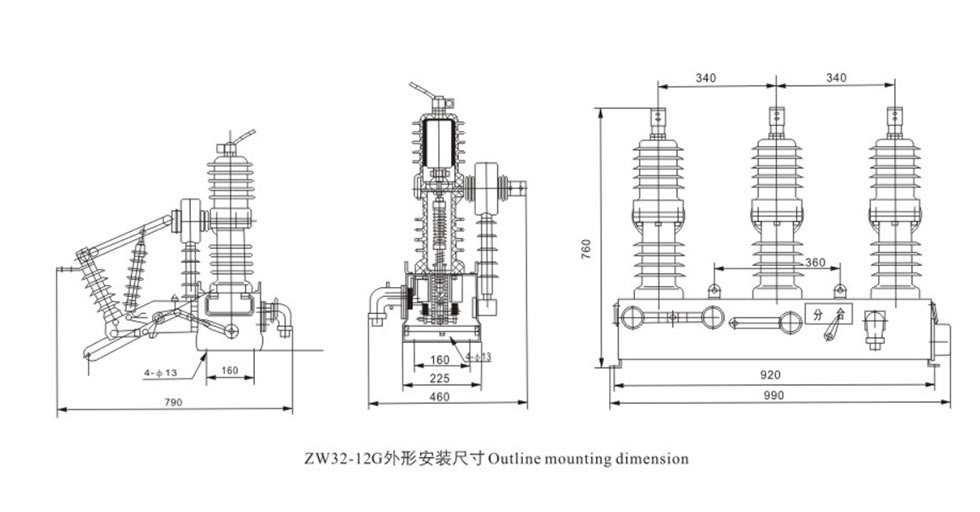

ขนาดภายนอก

อ้างอิงโครงการ

โครงการปล่อยจรวด Cas-space

รายงานการทดสอบ

คำถามที่พบบ่อย

คำถามที่ 1: เหตุใด ZW32-12 เซอร์กิตเบรกเกอร์แบบติดตั้งบนเสาขนาด 11 kV จึงเหมาะสำหรับการใช้งานบ่อยครั้ง

ตอบ: เครื่องขัดขวางสูญญากาศมีการสึกหรอจากการสัมผัสต่ำและมีอายุการใช้งานทางไฟฟ้ายาวนาน กลไกการทำงานของสปริงที่แม่นยำ มีความเสถียรทางกลสูง (จำนวนการทำงานของกลไก ≥10,000 ครั้ง) วัสดุและโครงสร้างของมันคือ ทนต่อความเมื่อยล้า รักษาประสิทธิภาพที่มั่นคงระหว่างการทำงานซ้ำๆ ทำให้เหมาะสำหรับการใช้งานบ่อยครั้ง สถานการณ์การสลับ เช่น ธนาคารตัวเก็บประจุและสายอุตสาหกรรม

คำถามที่ 2: ฟังก์ชั่น "Four Remote" มีการใช้งานอย่างไร

ตอบ: เชื่อมต่อ ZW32-12 เข้ากับคอนโทรลเลอร์ Usune FTU ผ่าน RS-485 หรือไร้สาย (4G/LoRa) คอนโทรลเลอร์รวบรวมอุปกรณ์ ข้อมูล สื่อสารกับสถานีหลัก และดำเนินการคำสั่งระยะไกล ดังนั้นจึงบรรลุการควบคุมระยะไกล การวัดและส่งข้อมูลทางไกลแบบเรียลไทม์ การส่งสัญญาณสถานะระยะไกล และฟังก์ชันการปรับระยะไกลแบบออนไลน์

คำถามที่ 3: การบำรุงรักษาที่จำเป็นสำหรับการใช้งานกลางแจ้งมีอะไรบ้าง

ตอบ: ผลิตภัณฑ์นี้แทบไม่ต้องบำรุงรักษาเลย แนะนำให้ตรวจสอบเป็นประจำ:
- ทุก 1-2 ปี: ตรวจสอบซีล ตัวยึด และประสิทธิภาพของฉนวน
- ทุก 2-3 ปี: ตรวจสอบความสมบูรณ์ของเครื่องขัดขวางสุญญากาศและวัดความต้านทานการสัมผัส
- ทุก 5 ปี: ทำการสอบเทียบประสิทธิภาพทางกลและทางไฟฟ้าอย่างครอบคลุม อุสุเนะจัดให้ การสนับสนุนทางเทคนิคและบริการฝึกอบรมตลอดชีวิต

บทสรุป

Usune ZW32-12 11 KV Pole Mounted Vacuum Circuit Breaker ผสมผสานประสิทธิภาพที่ยอดเยี่ยม การทำงานอัจฉริยะ และความทนทาน ในฐานะผู้ผลิตชั้นนำในประเทศจีน Usune รับประกันคุณภาพผลิตภัณฑ์ที่เชื่อถือได้ ปรับให้เข้ากับเมืองและ โครงข่ายไฟฟ้าในชนบท สวนอุตสาหกรรม และระบบพลังงานใหม่ ทำให้เป็นอุปกรณ์ที่ต้องการในระบบไฟฟ้าสมัยใหม่ สาขาการกระจาย ด้วยประสบการณ์การใช้งานภาคสนามที่เชี่ยวชาญและการสนับสนุนด้านเทคนิคที่ครอบคลุม Usune จึงมี มาเป็นซัพพลายเออร์และผู้ผลิตที่เชื่อถือได้ในภาคโครงสร้างพื้นฐานด้านพลังงานระดับโลก
