หม้อแปลงไฟฟ้ากระแสตรงกลางแจ้ง

หม้อแปลงกระแสไฟฟ้ากลางแจ้งแบบ capacitive LB6-110kV เป็นอุปกรณ์สนับสนุนไฟฟ้าแรงสูงหลักจาก Zhejiang Yousen ไฟฟ้า. ออกแบบมาโดยเฉพาะสำหรับสภาพการทำงานกลางแจ้งที่ซับซ้อน โดยมีกระดาษน้ำมันปิดผนึกสนิท โครงสร้างที่แช่น้ำมันของฉนวน ซึ่งมีแรงดันไฟฟ้าใช้งานอยู่ที่ 110kV แรงดันไฟฟ้าใช้งานสูงสุดอยู่ที่ 126kV และเป็น เข้ากันได้กับโครงข่ายไฟฟ้ากระแสสลับ 50Hz/60Hz ตรงตามข้อกำหนดการปฏิบัติงานของการต่อสายดินที่จุดเป็นกลางโดยไม่มีการต่อสายดินอย่างมีประสิทธิภาพ ระบบ

ผลิตภัณฑ์นี้รวมฟังก์ชันการวัดและการป้องกันไว้ด้วยกัน พร้อมกับขดลวดสูบจ่ายคลาส 0.2 และ 0.5 และขดลวดป้องกัน 5P/10P รองรับอัตราส่วนการแปลงแบบคู่สำหรับการสลับการเชื่อมต่อแบบอนุกรมและแบบขนาน โดยมีความครอบคลุมกระแสไฟหลัก 2×50A–2×1000A และเอาต์พุตรอง 1A/5A ใช้การผลิตที่มีความแม่นยำ ผ่านกระบวนการในโรงงานที่มีชื่อเสียง ผลิตภัณฑ์นี้สามารถปรับตัวเข้ากับสภาพแวดล้อมได้ดีเยี่ยม: รุ่นมาตรฐานคือ เหมาะสำหรับระดับความสูงต่ำกว่า 1,000 ม. ในขณะที่รุ่นระดับความสูง GYW สามารถทำงานได้อย่างเสถียรที่ระดับความสูง 4,000 ม. เป็นที่แพร่หลาย ใช้ในสถานีไฟฟ้าย่อยในเมืองและชนบท แหล่งจ่ายไฟในอุตสาหกรรมและเหมืองแร่ และสถานการณ์การผลิตพลังงานพลังงานใหม่

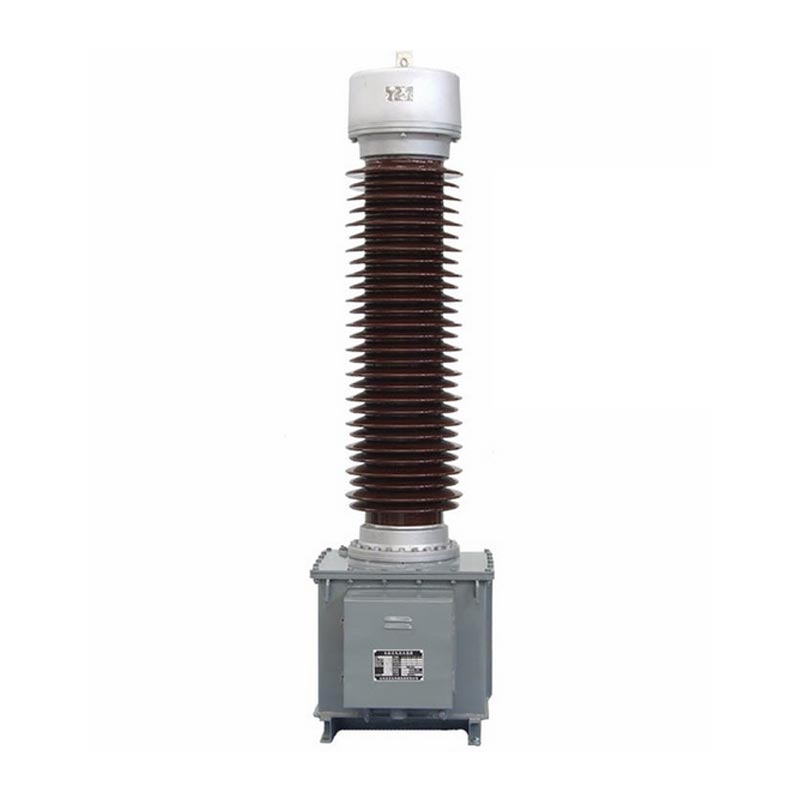

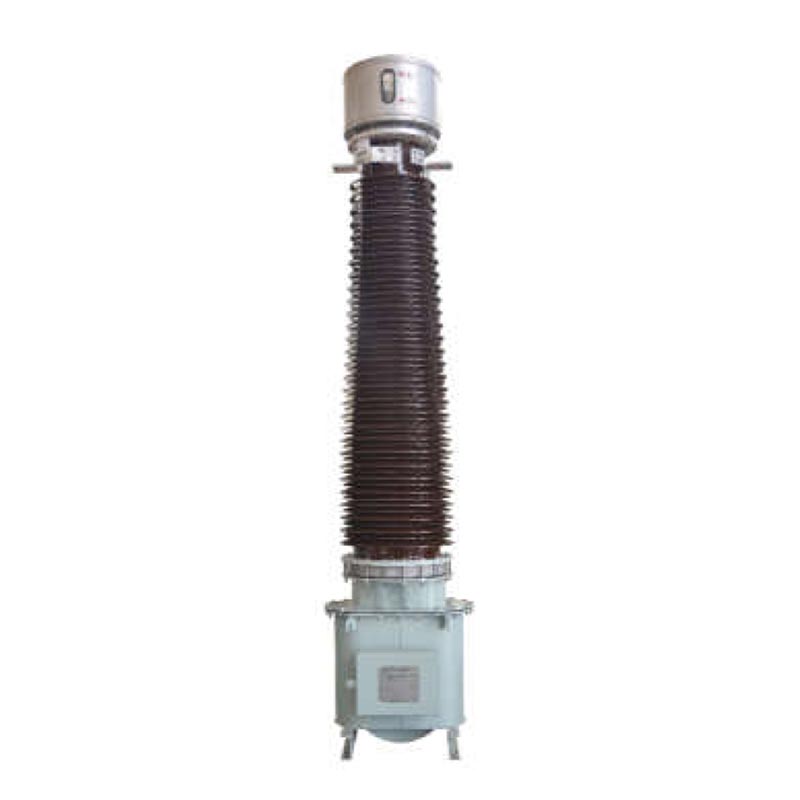

LB6-110kV หม้อแปลงกระแสไฟฟ้าแบบคาปาซิทีฟ

คำอธิบายรุ่นและเงื่อนไขการใช้งาน

1. คำอธิบายพารามิเตอร์โมเดล

หมายเลขรุ่นที่สมบูรณ์สำหรับหม้อแปลงกระแสไฟฟ้ากลางแจ้งคือ LB6-110kV P/P/P/0.5ab/c แบ่งออกเป็นสามคอร์ คำจำกัดความ:
- รุ่นพื้นฐาน: L หมายถึงหม้อแปลงกระแส, B หมายถึงระดับการป้องกัน, 6 หมายถึงหมายเลขซีเรียลการออกแบบ, 110 ระบุระดับแรงดันไฟฟ้าที่กำหนด และ W2 แสดงถึงการกำหนดค่าป้องกันมลพิษรอง
- การผสมผสานที่แม่นยำ: ชุดขดลวดทุติยภูมิในตัวสี่ชุด รวมถึงขดลวดวัดระดับ 0.5 หนึ่งชุดและ ขดลวดป้องกันคลาส P สามขดลวด รองรับการผสมผสานความแม่นยำต่างๆ เพื่อปรับให้เข้ากับการสูบจ่ายที่แตกต่างกันและ ข้อกำหนดความแม่นยำในการป้องกัน
- อัตราส่วนปัจจุบัน: ทำเครื่องหมาย 2 * a/c รองรับการสลับอัตราส่วนคู่ อัตราส่วนจะเป็น a/c เมื่อตัวป้องกันน้ำมันด้านบน ขั้วต่อภายนอกเชื่อมต่อแบบอนุกรม และ 2*a/c เมื่อเชื่อมต่อแบบขนาน การเดินสายไฟในสถานที่ช่วยให้ทำได้ง่าย การสลับ

2. สภาพการทำงานมาตรฐาน

- อุณหภูมิแวดล้อม: สูงสุด +40°C, ต่ำสุด -25°C, สูงสุดเฉลี่ยรายวัน +30°C; สภาวะอุณหภูมิต่ำเป็นพิเศษสามารถทำได้ ปรับแต่งและเจรจาต่อรอง
- ระดับความสูงในการติดตั้ง: ประเภทมาตรฐาน ≤1000m; LB6-110 GYW ประเภทระดับความสูงสูง ≤4000ม.

คุณสมบัติโครงสร้างผลิตภัณฑ์

1. โครงสร้างขดลวดและฉนวน

ขดลวดปฐมภูมิใช้โครงสร้างรูปตัวยู ข้อมูลจำเพาะของ 2×400A และต่ำกว่าใช้ทองแดงแบนหุ้มฉนวนกระดาษ ลวด ในขณะที่ข้อกำหนดของ 2×500A–2×1000A ใช้ท่ออลูมิเนียมครึ่งวงกลมแฉกคู่ แกนกลางใช้ก กระบวนการฉนวนกระดาษน้ำมันแบบ capacitive โดยมีกระดาษเคเบิลไฟฟ้าแรงสูงห่อฉนวนหลัก หลายชั้น ของการชีลด์ตัวเก็บประจุจะสร้างสนามไฟฟ้าสม่ำเสมอ โดยชั้นในเชื่อมต่อกับไฟฟ้าแรงสูงและชั้นนอก มีการต่อสายดินเป็นชั้น ช่วยเพิ่มความปลอดภัยของฉนวนได้อย่างมาก ขดลวดปฐมภูมิจะแบ่งออกเป็นสองส่วนด้วย ขั้วต่อสี่ขั้วเชื่อมต่อกับถังน้ำมันด้านบนเพื่อการสลับอัตราส่วนที่ง่ายดาย

2. การออกแบบการป้องกันที่ปิดผนึก

มีการติดตั้งส่วนขยายโลหะที่ด้านบนเพื่อชดเชยการเปลี่ยนแปลงปริมาตรน้ำมันที่เป็นฉนวนโดยอัตโนมัติ การเปลี่ยนแปลงของอุณหภูมิ การแยกอากาศ และป้องกันการเสื่อมสภาพของน้ำมันเนื่องจากความชื้น ซึ่งจะช่วยยืดอายุการใช้งานของอุปกรณ์ เครื่องขยายมีหน้าต่างสังเกตระดับน้ำมันในตัวสำหรับการตรวจสอบระดับน้ำมันแบบเรียลไทม์ รองทั้งหมด เทอร์มินัลและเทอร์มินัลป้องกันหลักเชื่อมต่อจากส่วนกลางกับกล่องแยกถังน้ำมันเพื่อให้มั่นใจ สายไฟที่ได้มาตรฐานและความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง

3. โครงสร้างการติดตั้งที่ปลอดภัย

ถังน้ำมันเชื่อมจากแผ่นเหล็กคุณภาพสูง พร้อมเจาะรูยกที่ด้านล่างเพื่อความมั่นคง การยกโดยรวม กล่องรวมสัญญาณและถังน้ำมันได้รับการติดตั้งสลักเกลียวกราวด์โดยเฉพาะเพื่อให้มั่นใจในความน่าเชื่อถือ การต่อลงดินของขดลวดทุติยภูมิและทั้งยูนิต ผลิตภัณฑ์มีการออกแบบขั้วไฟฟ้าที่ลดลง เมื่อประถมศึกษา ปัจจุบัน P1 เข้าและออก P2 กระแสทุติยภูมิจะถูกส่งออกผ่าน S1/S2/S3 ซึ่งสอดคล้องกับการเดินสายมาตรฐานอุตสาหกรรม ตรรกะและอำนวยความสะดวกในการทดสอบการใช้งานในสถานที่

พารามิเตอร์ทางเทคนิคหลัก

1. พารามิเตอร์ทางไฟฟ้าพื้นฐาน

- พิกัดแรงดันไฟฟ้า: 110kV; แรงดันไฟฟ้าสูงสุด: 126kV
- ความถี่ที่กำหนด: 50/60Hz; ขั้ว: ขั้วลบ
- กระแสไฟหลักที่ได้รับการจัดอันดับ: 2×50A~2×1000A (มีหลายข้อกำหนด)
- จัดอันดับกระแสทุติยภูมิ: 1A, 5A
- ความจุเอาต์พุตรอง: 15VA~50VA (ปรับให้เข้ากับอัตราส่วนหม้อแปลง)

2. มาตรฐานข้อผิดพลาดที่แม่นยำ

- ระดับการวัดแสง (0.2/0.5): ข้อผิดพลาดกระแส ±0.2%~±1.5%, ความแตกต่างของเฟส 10′~90′, พบกับพลังงานที่มีความแม่นยำสูง ข้อกำหนดด้านการวัดแสง
- ระดับการป้องกัน (5P/10P): ข้อผิดพลาดปัจจุบันของคลาส 5P ≤±1%, ข้อผิดพลาดคอมโพสิต ≤5%; ข้อผิดพลาดคอมโพสิตคลาส 10P ≤10% การดำเนินการป้องกันที่เชื่อถือได้ในกรณีที่ระบบขัดข้อง

3. ทนต่อแรงดันไฟฟ้าและพารามิเตอร์ฉนวน

- แรงดันไฟฟ้าที่ทนต่อความถี่กำลัง: 185kV/1 นาที สำหรับวงจรหลักและวงจรรอง และต่อลงกราวด์ 3kV/1นาทีสำหรับ วงจรทุติยภูมิและกราวด์ 5kV/1 นาทีสำหรับเกราะป้องกันหลักลงกราวด์ การทดสอบความแห้งของฉนวนภายนอก: 230kV; เปียก ทดสอบ: 185kV
- แรงดันไฟฟ้าทนแรงกระตุ้นฟ้าผ่า: ฉนวนภายใน 450kV; GYW2 ชนิดป้องกันมลพิษในระดับความสูงสูงสุด 560kV.
- ระยะ Creepage: ประเภทมาตรฐาน ≥16mm/kV; ชนิดป้องกันมลพิษสูงถึง ≥31มม./กิโลโวลต์ เหมาะสำหรับสภาพแวดล้อมที่รุนแรง เช่นพื้นที่ชายฝั่งทะเล มลพิษทางอุตสาหกรรม และที่สูง

4. พารามิเตอร์ความเสถียรของการลัดวงจร

อุปกรณ์นี้มีสมรรถนะด้านเสถียรภาพทางความร้อนและไดนามิกที่ดีเยี่ยม สำหรับข้อมูลจำเพาะ 300-600A กระแสเสถียรภาพทางความร้อนในช่วงเวลาสั้น ๆ สามารถเข้าถึง 31.5-45kA และกระแสเสถียรภาพแบบไดนามิกสามารถเข้าถึง 80-115kA สามารถทนต่อกระแสไฟกระชากลัดวงจรทันทีและป้องกันความเสียหายของอุปกรณ์

กรณีการใช้งานจริง

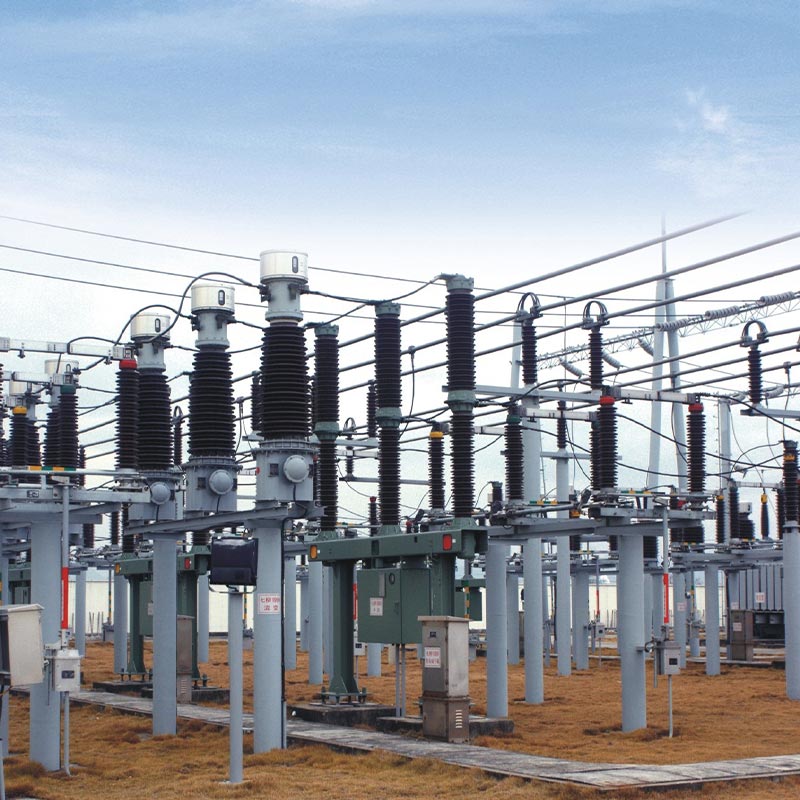

Usune LB6-110kV หม้อแปลงกระแสไฟฟ้าภายนอกอาคารถูกนำไปใช้กับการอัพเกรดสถานีย่อยโครงข่ายไฟฟ้า 110kV ได้สำเร็จ โครงการในประเทศจีนตะวันออก ทดแทนอุปกรณ์ที่ล้าสมัย และแก้ไขปัญหา เช่น ความแม่นยำต่ำ สภาพอากาศไม่ดี ความต้านทานและการบำรุงรักษาบ่อยครั้ง

โครงการตั้งอยู่ในสวนอุตสาหกรรมชานเมือง ซึ่งเป็นพื้นที่ที่มีความชื้นตลอดทั้งปีและเล็กน้อย มลพิษทางอุตสาหกรรม ซึ่งส่งพลังงานให้กับบริษัทผู้ผลิตหลายแห่ง โครงการเลือกใช้ LB6-110kV GYW แบบจำลองระดับความสูงป้องกันมลพิษ (การผสมผสานความแม่นยำ 2 × 300/5A, 5P30/5P30/0.5S/0.2S) หลังจากผ่านไปกว่าสองปี ของการทำงานที่เสถียร ขดลวดที่มีความแม่นยำสูง 0.2S/0.5S ช่วยให้มั่นใจได้ถึงการวัดที่แม่นยำสำหรับผู้ใช้ในอุตสาหกรรม ในขณะที่ ขดลวดป้องกันหลายชั้นช่วยให้สามารถตอบสนองได้อย่างรวดเร็วต่อความผันผวนของกริดและข้อผิดพลาดในการลัดวงจรเล็กน้อย การเดินทางที่ผิดพลาดเป็นศูนย์และความล้มเหลวในการเดินทางเป็นศูนย์ โครงสร้างที่ปิดสนิทสามารถต้านทานความชื้นและสิ่งปนเปื้อนได้อย่างมีประสิทธิภาพ การกัดกร่อน โดยไม่มีการรั่วไหลของน้ำมันหรือปัญหาอายุของฉนวน ช่วยลดภาระงานในการบำรุงรักษาในภายหลังได้มากกว่า 60% ตรวจสอบความเสถียรและความน่าเชื่อถือของผลิตภัณฑ์ได้อย่างเต็มที่ภายใต้สภาวะการทำงานที่สมบุกสมบัน

LB 6 - ลักษณะที่ปรากฏและขนาดการติดตั้ง 110 kV

อ้างอิงโครงการ

โครงการปล่อยจรวด Cas-space

รายงานการทดสอบ

คำถามที่พบบ่อย

คำถามที่ 1: จะสลับระหว่างอัตราส่วนกระแสคู่ที่ไซต์งานได้อย่างไร

ไม่จำเป็นต้องถอดชิ้นส่วนอุปกรณ์ เฉพาะการกำหนดค่าสายไฟของขั้วต่อภายนอกบนน้ำมันด้านบนเท่านั้น นักอนุรักษ์ต้องการการปรับตัว การเชื่อมต่อแบบอนุกรมของขดลวดปฐมภูมิคืออัตราส่วนพื้นฐาน a/c; การเชื่อมต่อแบบขนาน ส่งผลให้อัตราส่วนกระแสหลักเป็นสองเท่า 2*a/c อุปกรณ์จะถูกจัดส่งแบบขนานตามค่าเริ่มต้น เพียงแค่ทำตาม แผนภาพการเดินสายไฟเพื่อการสลับอย่างรวดเร็วโดยไม่ส่งผลกระทบต่อฉนวนหรืออายุการใช้งานของอุปกรณ์

คำถามที่ 2: สถานการณ์ใดที่เหมาะกับฉนวนและรุ่นป้องกันมลพิษที่แตกต่างกัน

รุ่นมาตรฐาน (≥16มม./กิโลโวลต์) เหมาะสำหรับพื้นที่ราบที่มีสภาพแวดล้อมที่ดีต่ำกว่า 1000 ม. W ชนิดป้องกันมลพิษ (≥20มม./กิโลโวลต์) เหมาะสำหรับสถานการณ์มลพิษในเมืองและอุตสาหกรรมทั่วไป ประเภทป้องกันมลพิษในระดับความสูง GYW (≥25มม./กิโลโวลต์) เหมาะสำหรับพื้นที่ที่มีระดับความสูงต่ำกว่า 4000 ม. รุ่นปรับปรุง GYW2 (≥31มม./กิโลโวลต์) ได้รับการออกแบบมาเพื่อการใช้งานแบบสุดขั้ว เงื่อนไขต่างๆ เช่น ละอองน้ำเกลือชายฝั่ง มลพิษทางอุตสาหกรรมหนัก และระดับความสูงที่สูงมาก ทำให้แข็งแกร่งขึ้น ประสิทธิภาพการต่อต้านริ้วรอยของฉนวน

คำถามที่ 3: ข้อควรพิจารณาในการบำรุงรักษาหลักสำหรับหม้อแปลงกระแสไฟฟ้าภายนอกคืออะไร

ประการแรก ห้ามใช้งานวงจรเปิดรองโดยเด็ดขาดเพื่อหลีกเลี่ยงความเสี่ยงในการเหนี่ยวนำไฟฟ้าแรงสูง ประการที่สอง โครงสร้างที่ปิดสนิทจะต้องไม่ถูกถอดประกอบโดยพลการ การทำงานโดยไม่ต้องบำรุงรักษาสามารถทำได้ตามปกติ เงื่อนไข ประการที่สาม ควรทดสอบการสูญเสียอิเล็กทริกและความต้านทานของฉนวนทุกปี และต้องมีข้อมูล โดยพื้นฐานแล้วสอดคล้องกับค่าโรงงาน ประการที่สี่ ควรตรวจสอบระดับน้ำมันตามฤดูกาลและผ่านการรับรอง ควรเติมน้ำมันหม้อแปลงทันทีเมื่อระดับน้ำมันต่ำ

ข้อดีและบทสรุปของผลิตภัณฑ์

หม้อแปลงกระแสไฟฟ้ากลางแจ้ง Usune LB6 series 110kV/126kV ด้วยการออกแบบที่ได้มาตรฐาน สมรรถนะที่เสถียร และ การปรับตัวด้านสิ่งแวดล้อมที่แข็งแกร่ง แก้จุดปวดของอุปกรณ์แบบดั้งเดิมเช่นความอ่อนแอ ความชื้น การเสื่อมสภาพของน้ำมันได้ง่าย และความสามารถในการป้องกันการเปรอะเปื้อนต่ำ การผสมผสานอัตราส่วนที่ยืดหยุ่นและความแม่นยำสามารถตอบสนองได้ ความต้องการที่แตกต่างของการวัดปริมาณกริดไฟฟ้า การป้องกันรีเลย์ และการตรวจสอบกำลังไฟฟ้าทางอุตสาหกรรม เนื่องจากมีคุณภาพสูง อุปกรณ์ไฟฟ้าแรงสูงที่ผลิตในโรงงานที่มีชื่อเสียงของจีน ให้ความน่าเชื่อถือสูง คุ้มต้นทุน และ โซลูชันที่ต้องบำรุงรักษาต่ำสำหรับโครงการไฟฟ้าทั่วโลก ทำให้เป็นซัพพลายเออร์ที่น่าเชื่อถือสำหรับบริษัทโครงข่ายไฟฟ้าและ ผู้รับเหมาด้านวิศวกรรม
