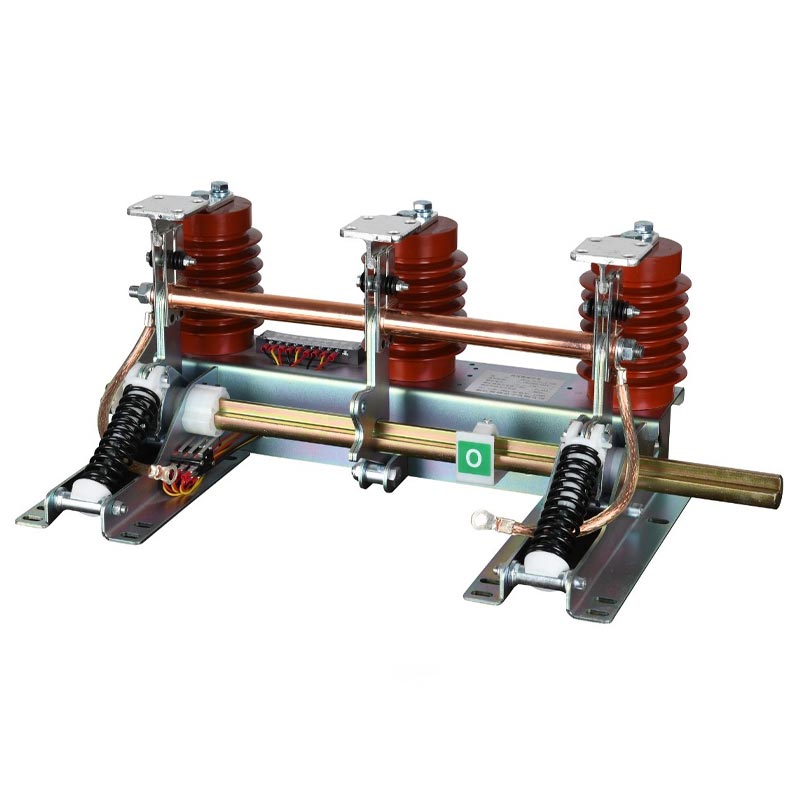

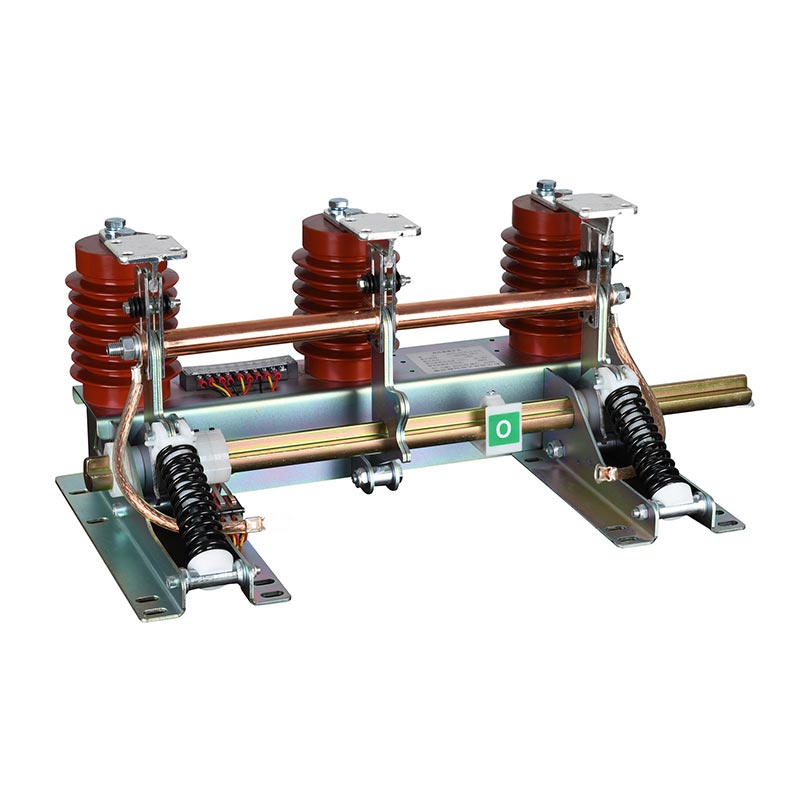

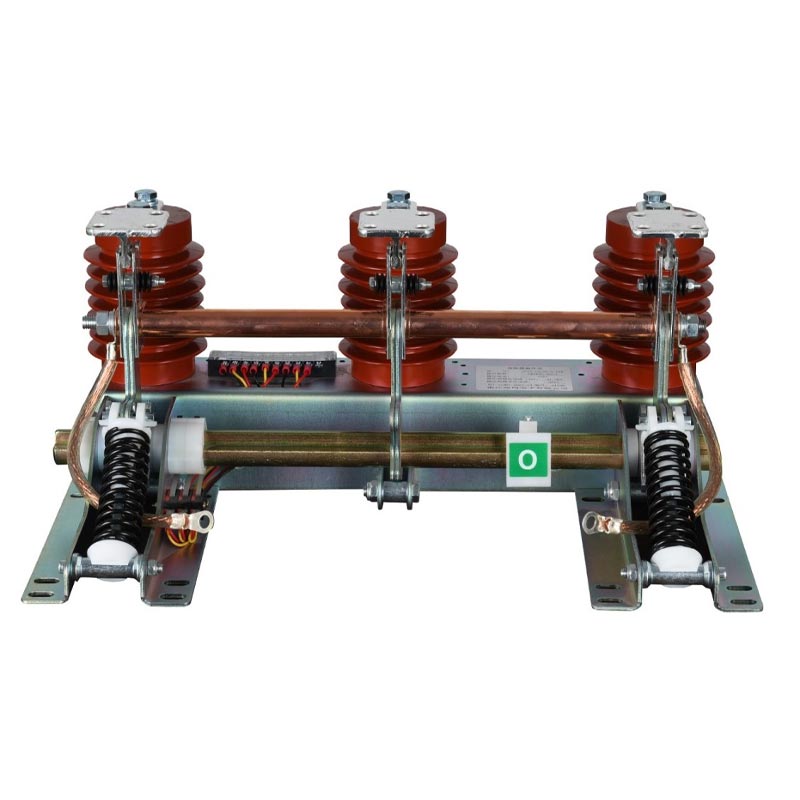

สวิตช์กราวด์ Jn15

สวิตช์สายดิน Usune Jn15 เหมาะสำหรับระบบไฟฟ้ากระแสสลับ 12kV และต่ำกว่า 50Hz ออกแบบมาโดยเฉพาะสำหรับวงจร การต่อสายดินเพื่อความปลอดภัย สามารถใช้กับสวิตช์เกียร์ไฟฟ้าแรงสูงต่างๆ เพื่อให้การป้องกันการต่อสายดินที่สำคัญในระหว่างนั้น การบำรุงรักษาอุปกรณ์หรือไฟฟ้าดับ ด้วยการปล่อยแรงดันตกค้างที่เชื่อถือได้และทนต่อกระแสลัดวงจร ช่วยให้มั่นใจในความปลอดภัยของเจ้าหน้าที่ซ่อมบำรุงและอุปกรณ์ไฟฟ้า

ในฐานะผู้ผลิตมืออาชีพ ชุดผลิตภัณฑ์ของ Usune มีโครงสร้างที่กะทัดรัดและแข็งแกร่ง ช่วยให้การทำงานมีเสถียรภาพ ในสภาพแวดล้อมในร่มที่รุนแรงซึ่งมีความชื้นสูง ระดับฝุ่นสูง และมลภาวะปานกลาง มันปฏิบัติตามอย่างสมบูรณ์ GB1985-89 และมาตรฐานสากล IEC129 ช่วยให้มั่นใจถึงความสอดคล้องของผลิตภัณฑ์และการบังคับใช้ทั่วโลก

พารามิเตอร์ทางเทคนิคหลัก

ข้อดีของผลิตภัณฑ์หลัก

1. ปลอดภัยและเชื่อถือได้

สวิตช์กราวด์ Jn15 ติดตั้งกลไกประสานทางกลที่มีความแม่นยำเพื่อป้องกันการทำงานผิดพลาด (เช่นการปิดภายใต้สภาวะที่มีพลังงาน) มีความสามารถในการทนต่อการลัดวงจรได้ดีเยี่ยม ทนต่อกระแสไฟในช่วงเวลาสั้นที่ 31.5kA/4s และกระแสไฟสูงสุดที่ 80kA โดยยังคงรักษาความสมบูรณ์ของโครงสร้างใน เหตุการณ์ความผิด; ส่วนประกอบฉนวนคุณภาพสูงมีความแข็งแรงของฉนวนสูง ทนต่อความชื้นและ ทนต่อมลภาวะและรับประกันการทำงานที่มั่นคงในระยะยาว

2. กะทัดรัดและใช้งานง่าย

โครงสร้างขนาดกะทัดรัดที่ได้รับการปรับปรุงให้เหมาะสมช่วยให้สามารถติดตั้งได้อย่างยืดหยุ่นในสวิตช์เกียร์ไฟฟ้าแรงสูงต่างๆ (เช่น KYN28 และประเภท HXGN); ตัวบ่งชี้สถานะที่ชัดเจนและพอร์ตการเข้าถึงโดยไม่ต้องใช้เครื่องมือช่วยให้การทำงานและการบำรุงรักษาสะดวก ชิ้นส่วนที่เคลื่อนไหวทำจากวัสดุที่ทนต่อการกัดกร่อนและการหล่อลื่นที่มีความแม่นยำ ทำให้มั่นใจได้ว่าการทำงานจะราบรื่นเป็นเวลานาน 2,000 รอบ

3. การบังคับใช้ที่กว้างขวางและการปฏิบัติตามมาตรฐาน

สวิตช์สายดิน Jn15 เข้ากันได้กับระบบ 6.6–12kV และสามารถจับคู่กับไฟฟ้าแรงสูงกระแสหลักทั้งหมดได้ สวิตช์เกียร์ เป็นไปตามมาตรฐาน GB1985-89 และ IEC129 อย่างสมบูรณ์ ทำให้เหมาะสำหรับโครงการต่างๆ ทั้ง ในประเทศและต่างประเทศ สามารถทำงานได้อย่างน่าเชื่อถือในสภาพแวดล้อมภายในอาคารโดยมีอุณหภูมิตั้งแต่ -10°C ถึง +40°C, ระดับความสูง ≤1000ม., ความชื้น 95% และระดับมลภาวะของคลาส II

4. การประกันคุณภาพโรงงาน

Grounding Switch Jn15 ผลิตในโรงงานขั้นสูงของ Usune โดยใช้สายการผลิตอัตโนมัติและเข้มงวด การทดสอบคุณภาพ ผลิตภัณฑ์แต่ละชิ้นผ่านการทดสอบแบบไดนามิก คงที่ และฉนวนก่อนออกจากโรงงาน ก ทีมงาน R&D มืออาชีพสามารถจัดเตรียมการกำหนดค่าแบบกำหนดเองตามแรงดันไฟฟ้า กระแสไฟฟ้า หรือการติดตั้งเฉพาะ ข้อกำหนด

กรณีการใช้งานจริง: โครงการจำหน่ายไฟฟ้าในเขตเมืองเชิงพาณิชย์

1. ความเป็นมาของโครงการ

อาคารเชิงพาณิชย์ขนาด 320,000 ตร.ม. ในประเทศจีนตะวันออก ต้องการระบบจำหน่ายไฟฟ้า 10kV ที่ปลอดภัยและเชื่อถือได้ ซึ่งรวมถึง ห้องสวิตช์ไฟฟ้าแรงสูงชนิด KYN28A-12 จำนวน 8 ห้อง จำเป็นต้องมีสวิตช์กราวด์ที่มั่นคงเพื่อความปลอดภัยในการบำรุงรักษา และการป้องกันระบบ

2. แนวทางแก้ไขและการนำไปปฏิบัติ

ผู้รับเหมาเลือก Usune Grounding Switch Jn15 (รวม 64 ยูนิต) ซึ่งตรงกับสายเข้าและออกทั้งหมด และตู้ PT. การติดตั้งดำเนินการตามขั้นตอนมาตรฐานโดยได้รับเครื่องกลและไฟฟ้า เชื่อมต่อกับสวิตช์เกียร์ ในระหว่างการทดสอบการใช้งาน การทำงาน การเชื่อมต่อ และการทนต่อการทดสอบการลัดวงจร ทั้งหมดเป็นไปตามการออกแบบและมาตรฐานระดับชาติ

3. ความสำเร็จของโครงการ

- ความปลอดภัยในการทำงาน: ดำเนินการโดยไม่มีข้อผิดพลาดมานานกว่า 3 ปี บำรุงรักษาครบ 18 รอบโดยไม่มีข้อผิดพลาดใดๆ อันตรายจากความปลอดภัยทางไฟฟ้า
- ความเสถียรของระบบ: ทนต่อข้อผิดพลาดในการลัดวงจร 3 ครั้งได้สำเร็จโดยไม่ทำให้อุปกรณ์เสียหาย ช่วยลดปัญหาไฟฟ้าดับ เวลาพักฟื้น
- การบำรุงรักษาที่มีประสิทธิภาพ: ตัวบ่งชี้สถานะที่ชัดเจนและการทำงานที่สะดวก ลดเวลาการต่อลงดินในการบำรุงรักษาโดย ประมาณ 40%
- ความคิดเห็นจากลูกค้า: "สวิตช์ Usune JN15-12 มีความน่าเชื่อถือและใช้งานง่าย ซึ่งมีความสำคัญอย่างยิ่งต่อความปลอดภัยด้านพลังงานโดยรวมของ คอมเพล็กซ์ มันจะเป็นทางเลือกที่สำคัญสำหรับโครงการในอนาคต"

พารามิเตอร์ทางเทคนิคหลัก

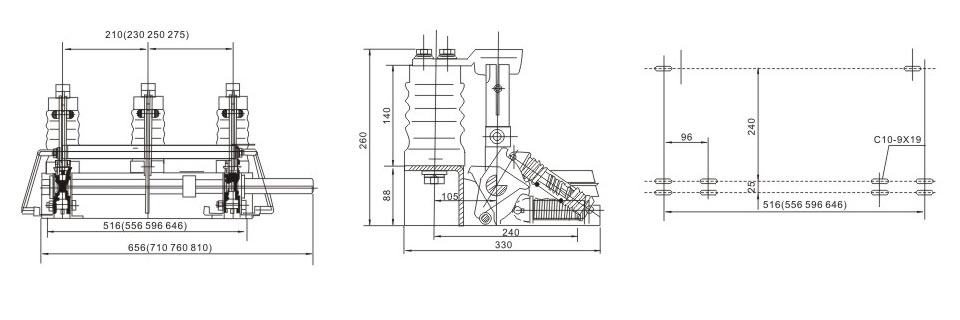

ขนาดภายนอก

อ้างอิงโครงการ

โครงการปล่อยจรวด Cas-space

รายงานการทดสอบ

คำถามที่พบบ่อย

คำถามที่ 1: Usune Grounding Switch Jn15 สามารถใช้งานร่วมกับสวิตช์เกียร์ประเภทใดได้บ้าง

ตอบ: ใช้งานได้กับสวิตช์เกียร์ไฟฟ้าแรงสูงในร่มทั่วไปทั้งหมด เช่น KYN28A-12, HXGN-12, XGN2-12 เป็นต้น เหมาะสำหรับระบบ 6.6kV/10kV/11kV/12kV และระยะห่างเฟสมาตรฐาน 150 มม./165 มม./210 มม./250 มม. ตู้พิเศษสามารถ ปรับแต่งได้โดยติดต่อ Usune

คำถามที่ 2: จำเป็นต้องมีการบำรุงรักษาอะไรบ้างสำหรับ Grounding Switch JN15

ตอบ: แผนการบำรุงรักษาที่แนะนำ:
- ทุก 6 เดือน: การตรวจสอบด้วยสายตา การตรวจสอบการสึกหรอ การกัดกร่อน การเชื่อมต่อที่หลวม และสภาวะการประสาน
- เป็นประจำทุกปี: ทดสอบการปฏิบัติงาน ตรวจสอบความเรียบของการเปิดปิด และความถูกต้องของการประสาน
- ทุก 5 ปี: การทดสอบประสิทธิภาพ การตรวจสอบฉนวน และความสามารถในการทนต่อการลัดวงจรตาม มาตรฐาน
- ทุก 2 ปี: บำรุงรักษาน้ำมันหล่อลื่น การทาสารหล่อลื่นกับชิ้นส่วนที่เคลื่อนไหวเพื่อยืดอายุการใช้งาน

คำถามที่ 3: JN15-12 สามารถใช้ที่ระดับความสูงมากกว่า 1,000 ม. หรือในสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนได้หรือไม่

ตอบ: รุ่นมาตรฐานเหมาะสำหรับระดับความสูง ≤1,000 ม. มลภาวะระดับ II และสภาพแวดล้อมที่ไม่กัดกร่อน สำหรับ ระดับความสูง > 1,000 ม. หรือมีการกัดกร่อน (สารเคมี, เกลือทะเล) Usune นำเสนอผลิตภัณฑ์ที่ได้รับการปรับปรุง ได้แก่ ฉนวนเสริมแรง เคลือบป้องกันการกัดกร่อน และการออกแบบการลดพิกัดตามระดับความสูง ติดต่อทีมงานด้านเทคนิคของเรา สำหรับโซลูชันที่ปรับแต่งเอง

บทสรุป

สวิตช์สายดินแรงดันสูงในร่มซีรีส์ Usune JN15-12 ผสมผสานความปลอดภัย ความน่าเชื่อถือ และความคล่องตัว ปรับให้เข้ากับระบบไฟฟ้า 6.6–12kV เป็นไปตามมาตรฐานสากลและได้รับการพิสูจน์แล้วในโครงการจริง ทางเลือกที่ดีเยี่ยมสำหรับการป้องกันสายดิน ในฐานะซัพพลายเออร์จีนมืออาชีพ Usune นำเสนอผลิตภัณฑ์คุณภาพสูง และการสนับสนุนด้านเทคนิคที่ครอบคลุมสำหรับโครงการต่างๆ ในด้านการกระจายพลังงาน อุตสาหกรรม และการพาณิชย์
