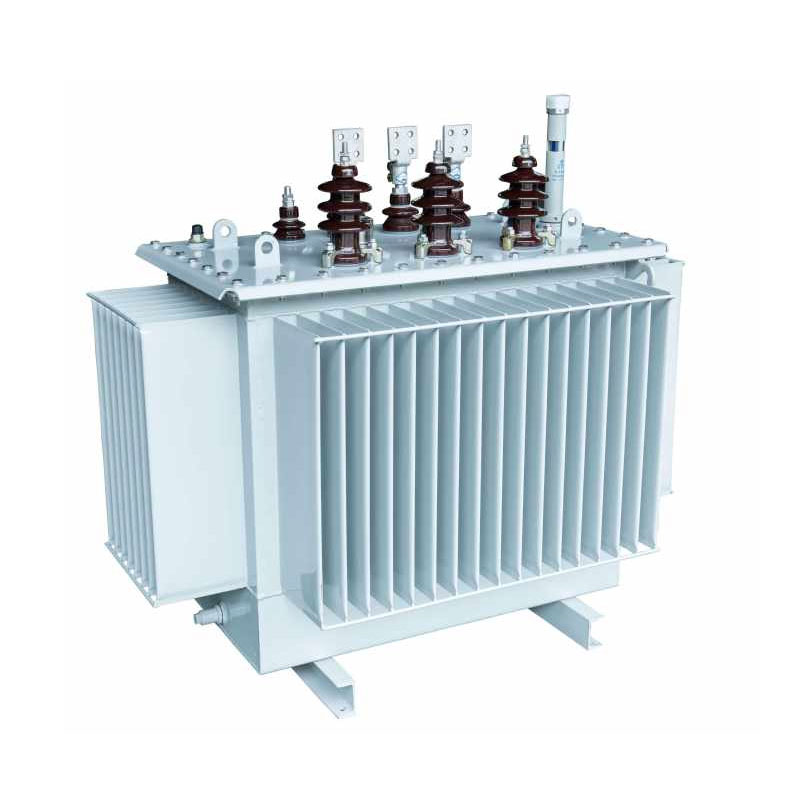

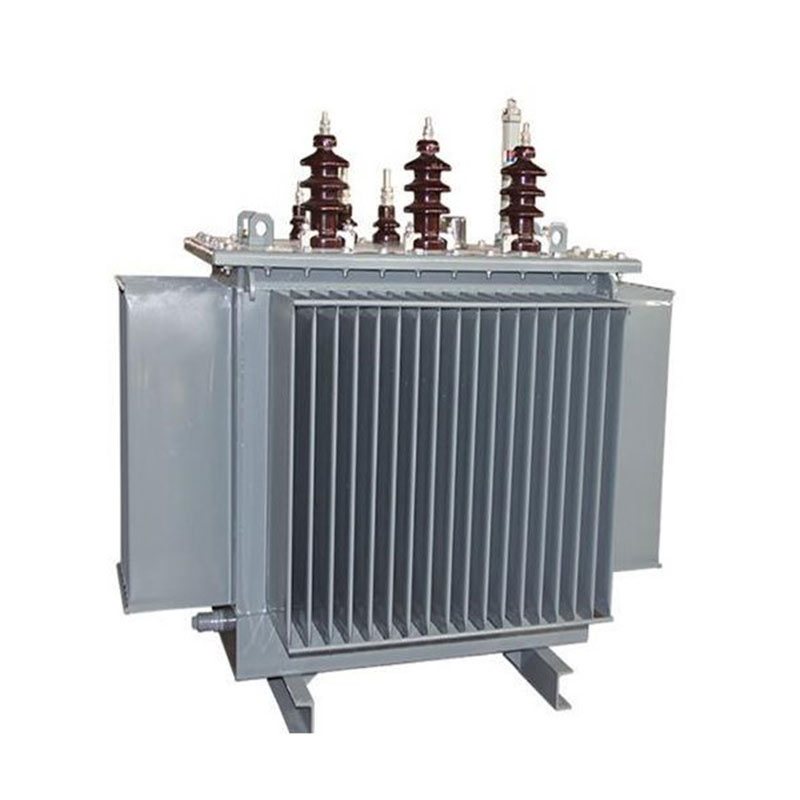

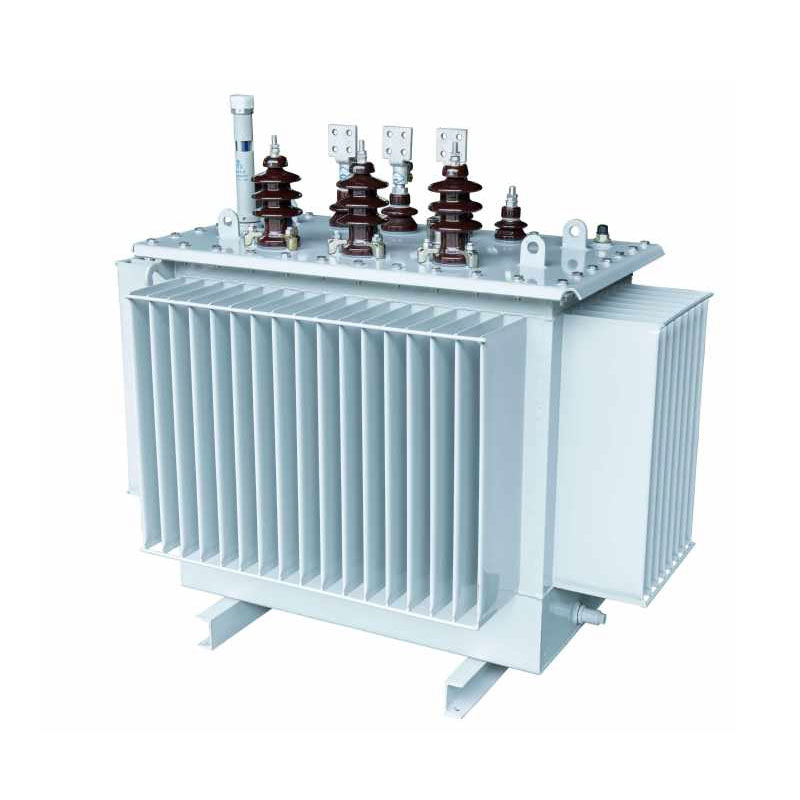

หม้อแปลงแช่น้ำมันสามเฟส Usune 4000kVA ครอบคลุมระดับแรงดันไฟฟ้ากระแสหลักสามระดับคือ 10kV, 20kV และ 36kV เป็นตัวแทนของหม้อแปลงไฟฟ้าระบบจำหน่ายที่ได้รับการอัพเกรด ประสิทธิภาพสูง และประหยัดพลังงาน ก้าวออกไปจากแบบเดิมๆ โครงสร้างแกนเคลือบซ้อนกัน ใช้เค้าโครงแกนบาดแผล 3 มิติรูปสามเหลี่ยมด้านเท่า การออกแบบนี้ส่งผลให้ หน้าตัดของเสาหลักเข้าใกล้วงกลม ขดลวดที่แน่นพอดี และวงจรแม่เหล็กที่ไม่มีช่องว่าง โดยพื้นฐานแล้ว แก้ไขปัญหาทั่วไปที่พบในหม้อแปลงแบบดั้งเดิม เช่น ความไม่สมดุลของสามเฟส การสูญเสียจากการดำเนินงานที่สูง และ เสียงรบกวนมากเกินไป
ได้รับการสนับสนุนจากสายการผลิตที่ได้มาตรฐานและระบบการควบคุมคุณภาพที่เข้มงวด ผลิตภัณฑ์นี้จึงเป็นมิตรต่อสิ่งแวดล้อมที่แข็งแกร่ง ความสามารถในการปรับตัวและความเสถียรในการดำเนินงานสูง ตอบสนองความต้องการแหล่งจ่ายไฟในระยะยาวและเชื่อถือได้ของคอมเพล็กซ์ สถานการณ์ต่างๆ รวมถึงการอัพเกรดกริด การผลิตเชิงอุตสาหกรรม และการรวมสถานีย่อยสำเร็จรูป ขณะส่งมอบ ประโยชน์การประหยัดพลังงานที่ดีเยี่ยมและมูลค่าทางเศรษฐกิจ
แกนกลางสร้างจากแผ่นเหล็กซิลิกอนที่มีเกรนที่มีความบริสุทธิ์สูง แปรรูปโดยใช้ Georg นำเข้าจากเยอรมัน อุปกรณ์ตัดขวาง ใช้กระบวนการเชื่อมต่อที่มีความแม่นยำ 45° และหน้าตัดแบบวงกลมหลายขั้นตอน โครงสร้างที่เกิดจากการเคลือบช่วยลดการรั่วไหลของแม่เหล็กและการสูญเสียฮิสเทรีซิสได้อย่างมีประสิทธิภาพ ด้านเท่ากันหมด รูปแบบสามเหลี่ยมช่วยให้แน่ใจว่าเส้นทางแม่เหล็กสำหรับทั้งสามเฟสเท่ากันและย่อเล็กสุด โดยสมบูรณ์ ขจัดช่องว่างอากาศของวงจรแม่เหล็ก การออกแบบช่วยลดการสูญเสียขณะไม่มีโหลดและเสียงรบกวนในการทำงานได้อย่างมาก ระงับการสร้างฮาร์โมนิกที่สาม และบรรลุความสมดุลของพลังงานสามเฟสที่แม่นยำ
ขดลวดไฟฟ้าแรงสูงใช้การออกแบบขดลวดทรงกระบอก ในขณะที่ขดลวดแรงดันต่ำรองรับทั้งทรงกระบอก และกระบวนการม้วนฟอยล์ โครงสร้างคอยล์ที่ได้รับการปรับปรุงให้เหมาะสมช่วยให้มั่นใจได้ถึงการกระจายวงจรแม่เหล็กอย่างมีเหตุผล เพิ่มความต้านทานของหม้อแปลงไฟฟ้าอย่างมากต่อผลกระทบจากการลัดวงจรและการโอเวอร์โหลดอย่างมีประสิทธิภาพ ป้องกันการเสียรูปของคอยล์หรือความล้มเหลวของอุปกรณ์ที่เกิดจากความผันผวนของกริด โครงสร้างขดลวดแบบศูนย์กลาง ปรับปรุงเสถียรภาพของโครงสร้างโดยรวม ทำให้มั่นใจได้ถึงการทำงานที่ปลอดภัยและมั่นคงภายใต้สภาวะการรับน้ำหนักในระยะยาว
ถังผลิตจากเหล็กรีดเย็นที่มีความแม่นยำสูงโดยใช้การผลิตถังลูกฟูก Georg แบบพิเศษ เส้น พื้นผิวเคลือบด้วยสารเคลือบป้องกันการกัดกร่อนชนิดพิเศษเกรดปิโตรเคมีที่ทนทานต่อน้ำมันและ การกัดกร่อนของสารเคมี ทำให้เหมาะสำหรับสภาพแวดล้อมการทำงานในอุตสาหกรรมที่รุนแรงต่างๆ แบบบูรณาการ โครงสร้างลูกฟูกช่วยกระจายความร้อนได้อย่างมีประสิทธิภาพและรองรับการขยายตัวทางความร้อนโดยอัตโนมัติและ การหดตัวของน้ำมันหม้อแปลง นอกจากนี้การออกแบบภายในแบบแยกอากาศช่วยชะลอความชราได้อย่างมีประสิทธิภาพ น้ำมันฉนวนช่วยยืดอายุการใช้งานโดยรวมของอุปกรณ์ได้อย่างมาก
หม้อแปลงแช่น้ำมันแบบสามเฟสขนาด 4000kVA ใช้โครงสร้างฉนวนคลาส A ทั่วทั้งตัว ด้วยความสูงและ คอยล์แรงดันต่ำจัดเรียงศูนย์กลาง ช่องว่างระหว่างคอยล์ใช้การออกแบบที่รวมปลอกกระดาษแข็งและ ช่องว่างน้ำมันขนาดเล็กเพื่อเพิ่มประสิทธิภาพฉนวนภายในและระบบกระจายความร้อน สิ่งนี้ช่วยเพิ่มประสิทธิภาพของ ความแข็งแรงของฉนวนของอุปกรณ์ ช่วยลดปัญหาฉนวนแตก และรับประกันการทำงานที่ต่อเนื่องและปลอดภัย ภายใต้โหลดพิกัดและสภาวะโอเวอร์โหลดปานกลาง
หม้อแปลงแช่น้ำมันสามเฟส Usune 4000kVA มีประสิทธิภาพการประหยัดพลังงานที่ยอดเยี่ยม การดำเนินงานประจำปี ต้นทุนและการปล่อยก๊าซคาร์บอนสามารถคำนวณได้อย่างแม่นยำโดยใช้สูตรมาตรฐานอุตสาหกรรม โดยให้การสนับสนุนข้อมูล การประเมินพลังงานของโครงการและการจัดทำงบประมาณต้นทุน:
1. สูตรค่าไฟฟ้ารายปี: ค่าไฟฟ้ารายปี (CNY/ปี) = [การสูญเสียที่ไม่มีโหลด (kW) + การสูญเสียโหลด (kW) × (เฉลี่ย
อัตราการโหลด)²] × 365 วัน × 24 ชั่วโมง × ราคาค่าไฟฟ้า
2. สูตรการปล่อยก๊าซคาร์บอนรายปี: การปล่อย CO₂ ต่อปี = [การสูญเสียขณะไม่มีโหลด (kW) + การสูญเสียโหลด (kW) × (อัตราการโหลดเฉลี่ย)²] ×
365 วัน × 24 ชั่วโมง × ปัจจัยการปล่อยก๊าซคาร์บอน (kg-CO₂/kWh)
เมื่อเปรียบเทียบกับหม้อแปลงแบบดั้งเดิมที่มีความจุเท่ากัน ผลิตภัณฑ์นี้มีคุณสมบัติไม่มีโหลดและการสูญเสียโหลดต่ำกว่า ใน สถานการณ์ที่ต้องการการดำเนินงานต่อเนื่องในระยะยาว เช่น การผลิตภาคอุตสาหกรรมและระบบโครงข่ายไฟฟ้าในเมือง อย่างมีประสิทธิภาพ ลดต้นทุนค่าไฟฟ้าและลดการปล่อยก๊าซคาร์บอน เป็นไปตามมาตรฐานการประหยัดพลังงานกริดและสีเขียวอย่างสมบูรณ์ ข้อกำหนดการผลิตทางอุตสาหกรรม มอบผลประโยชน์ทางเศรษฐกิจและสิ่งแวดล้อมที่โดดเด่น
| ความจุที่กำหนด (kVA) | เอชวี (กิโลโวลต์) | ช่วงการกรีดไฟฟ้าแรงสูง | เลเวล (กิโลโวลต์) | กลุ่มเวกเตอร์ | การสูญเสียขณะไม่มีโหลด (kW) | การสูญเสียน้ำหนัก (กิโลวัตต์) | กระแสไฟไม่โหลด (%) | ความต้านทาน (%) | น้ำหนักรวม (กก.) | ยาว×กว้าง×สูง (มม.) | ศูนย์ติดตั้ง / รูติดตั้ง (มม.) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | หยิน0 ไดน์11 |
100 | 630/600 | 1.8 | 4.0 | 335 | 1,030×690×860 | 400x400/4xφ14 |
| 50 | 130 | 910/870 | 1.6 | 410 | 1,045×700×925 | 400x400/4×φ14 | |||||
| 63 | 150 | 1090/1040 | 1.5 | 460 | 1,075×710×940 | 400x400/4×φ14 | |||||
| 80 | 180 | 1310/1250 | 1.4 | 490 | 1080×715×995 | 400×400/4×φ19 | |||||
| 100 | 200 | 1580/1500 | 1.3 | 550 | 1110×730×1020 | 40×400(50)14×019 | |||||
| 125 | 240 | 1890/1800 | 1.2 | 615 | 1135×740×1035 | 40x×400(50)4×019 | |||||
| 160 | 280 | 2310/2200 | 1.1 | 695 | 1155×755×1050 | 550×550/4×φ19 | |||||
| 200 | 340 | 2730/2600 | 1 | 790 | 1200×770×1075 | 550×550/4×φ19 | |||||
| 250 | 400 | 3200/3050 | 0.9 | 930 | 1240×800×1100 | 550×550/4xφ19 | |||||
| 315 | 480 | 3830/3650 | 0.8 | 1110 | 1305×840×1120 | 550×550/4×φ19 | |||||
| 400 | 570 | 4520/4300 | 0.7 | 1290 | 1390×900×1160 | 660×660/4xφ19 | |||||
| 500 | 680 | 5410/5150 | 0.7 | 1510 | 1500×990×1195 | 660×660/4×φ19 | |||||
| 630 | 810 | 6200 | 0.6 | 4.5 | 1730 | 1580×1030×1305 | 660×660/4xφ19 | ||||
| 800 | 980 | 7500 | 0.6 | 2075 | 1705×1140×1360 | 820×820/4×φ19 | |||||
| 1000 | 1150 | 10300 | 0.5 | 2490 | 1730×1290×1395 | 820×820/4×φ19 | |||||
| 1250 | 1360 | 12000 | 0.4 | 2960 | 1780×1320×1480 | 820×820/4×φ19 | |||||
| 1600 | 1640 | 14500 | 0.4 | 3515 | 1890×1430×1520 | 820×820/4×φ19 | |||||
| 2000 | 1940 | 18300 | 0.4 | 5 | 4880 | 2050×1360×1840 | 820×820/4×φ19 | ||||
| 2500 | 2290 | 21200 | 0.4 | 6010 | 2170×1430×2015 | 1070×1070/4×φ19 |
หมายเหตุ: สำหรับทรานส์ฟอร์มเมอร์ที่มีความจุพิกัด 500 kVA และต่ำกว่า การสูญเสียโหลดเหนือทางลาดในตารางคือ ใช้ได้กับ ไดน์11 กลุ่มการเชื่อมต่อ และการสูญเสียโหลดด้านล่างทางลาดใช้ได้กับกลุ่มการเชื่อมต่อ Yyn0
| ความจุที่กำหนด (kVA) | เอชวี (กิโลโวลต์) | ช่วงการกรีดไฟฟ้าแรงสูง | เลเวล (กิโลโวลต์) | กลุ่มเวกเตอร์ | การสูญเสียขณะไม่มีโหลด (kW) | การสูญเสียน้ำหนัก (กิโลวัตต์) | กระแสไฟไม่โหลด (%) | ความต้านทาน (%) | น้ำหนักรวม (กก.) | ยาว×กว้าง×สูง (มม.) | ศูนย์ติดตั้ง / รูติดตั้ง (มม.) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | หยิน0 ไดน์11 |
80 | 630/600 | 1.8 | 4.0 | 345 | 1175×685×925 | 400×400/4xφ14 |
| 50 | 100 | 910/870 | 1.6 | 430 | 1190×700×985 | 400×400/4xφ14 | |||||
| 63 | 110 | 1090/1040 | 1.5 | 500 | 1210×710×1015 | 400×400/4xφ14 | |||||
| 80 | 130 | 1310/1250 | 1.4 | 570 | 1240×730×1080 | 400×400/4xφ19 | |||||
| 100 | 150 | 1580/1500 | 1.3 | 590 | 1255×730×1095 | 400×400(550)4×Q19 | |||||
| 125 | 170 | 1890/1800 | 1.2 | 675 | 1300×740×1255 | 400×400(50)4×Q19 | |||||
| 160 | 200 | 2310/2200 | 1.1 | 755 | 1330×760×1275 | 550×550/4xφ19 | |||||
| 200 | 240 | 2730/2600 | 1 | 870 | 1360×770×1300 | 550×550/4xφ19 | |||||
| 250 | 290 | 3200/3050 | 0.9 | 1035 | 1390×800×1340 | 550×550/4xφ19 | |||||
| 315 | 340 | 3830/3650 | 0.8 | 1200 | 1440×820×1375 | 550×550/4xφ19 | |||||
| 400 | 410 | 4520/4300 | 0.7 | 1390 | 1470×830×1415 | 660×660/4xφ19 | |||||
| 500 | 480 | 5410/5150 | 0.7 | 1590 | 1545×950×1445 | 660×660/4xφ19 | |||||
| 630 | 570 | 6200 | 0.6 | 4.5 | 1950 | 1650×1000×1565 | 660×660/4xφ19 | ||||
| 800 | 700 | 7500 | 0.6 | 2375 | 1975×1060×1690 | 820×820/4xφ19 | |||||
| 1000 | 830 | 10300 | 0.5 | 2685 | 2160×1240×1725 | 820×820/4×φ19 | |||||
| 1250 | 970 | 12000 | 0.4 | 3110 | 2200×1260×1820 | 820×820/4xφ19 | |||||
| 1600 | 1170 | 14500 | 0.4 | 3800 | 2260×1320×1890 | 820×820/4xφ19 | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 5005 | 2540×1290×2225 | 820×820/4xφ19 | ||||
| 2500 | 1830 | 21200 | 0.4 | 6310 | 2625×1360×2395 | 1070×1070/4×φ19 |
| ความจุที่กำหนด (kVA) | เอชวี (กิโลโวลต์) | ช่วงการกรีดไฟฟ้าแรงสูง | เลเวล (กิโลโวลต์) | กลุ่มเวกเตอร์ | การสูญเสียขณะไม่มีโหลด (kW) | การสูญเสียน้ำหนัก (กิโลวัตต์) | กระแสไฟไม่โหลด (%) | ความต้านทาน (%) | น้ำหนักรวม (กก.) | ยาว×กว้าง×สูง (มม.) | ศูนย์ติดตั้ง / รูติดตั้ง (มม.) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | หยิน0 ไดน์11 |
80 | 505/480 | 1.8 | 4.0 | 390 | 1210×705×935 | 400×400/4×φ14 |
| 50 | 100 | 730/695 | 1.6 | 495 | 1255×715×1020 | 400×400/4×φ14 | |||||
| 63 | 110 | 870/830 | 1.5 | 540 | 1240×725×1045 | 400×400/4×φ14 | |||||
| 80 | 130 | 1050/1000 | 1.4 | 620 | 1270×740×1105 | 400×400/4×φ19 | |||||
| 100 | 150 | 1265/1200 | 1.3 | 685 | 1295×750×1120 | 40×40(550)14×019 | |||||
| 125 | 170 | 1510/1440 | 1.2 | 775 | 1345×760×1285 | 40×400(550)14×019 | |||||
| 160 | 200 | 1850/1760 | 1.1 | 890 | 1360×780×1325 | 550×550/4×φ19 | |||||
| 200 | 240 | 2185/2080 | 1 | 1005 | 1415×790×1340 | 550×550/4×φ19 | |||||
| 250 | 290 | 2560/2440 | 0.9 | 1130 | 1450×810×1360 | 550×550/4×φ19 | |||||
| 315 | 340 | 3065/2920 | 0.8 | 1320 | 1495×830×1410 | 550×550/4×φ19 | |||||
| 400 | 410 | 3615/3440 | 0.7 | 1445 | 1510×840×1435 | 660×660/4×φ19 | |||||
| 500 | 480 | 4330/4120 | 0.7 | 1735 | 1555×855×1495 | 660×660/4×φ19 | |||||
| 630 | 570 | 4960 | 0.6 | 4.5 | 2080 | 1655×905×1610 | 660×660/4×φ19 | ||||
| 800 | 700 | 6000 | 0.6 | 2465 | 1960×910×1725 | 820×820/4×φ19 | |||||
| 1000 | 830 | 8240 | 0.5 | 2755 | 2060×1210×1765 | 820×820/4×φ19 | |||||
| 1250 | 970 | 9600 | 0.4 | 3480 | 1590×1120×1940 | 820×820/4×φ19 | |||||
| 1600 | 1170 | 11600 | 0.4 | 4110 | 1670×1180×1770 | 820×820/4×φ19 | |||||
| 2000 | 1550 | 14640 | 0.4 | 5 | 5610 | 2240×1140×2495 | 820×820/4×φ19 | ||||
| 2500 | 1830 | 16960 | 0.4 | 6735 | 2315×1210×2670 | 1070×1070/4×φ19 |
กลุ่มสิ่งทอขนาดใหญ่ในซานตงดำเนินการสายการผลิตอย่างต่อเนื่องตลอดทั้งปี โดยมีความต้องการที่สูงมาก เสถียรภาพของแหล่งจ่ายไฟ โครงการนี้ใช้หม้อแปลงจุ่มน้ำมัน Usune 4000kVA 10kV หลายตัวเพื่อจัดการ การกระจายพลังงานหลักของอุทยาน นับตั้งแต่เริ่มดำเนินการ อุปกรณ์ทำงานได้อย่างราบรื่นโดยมีเสียงรบกวนต่ำและต่ำ การใช้พลังงาน โดยแก้ไขปัญหาก่อนหน้านี้ เช่น ความไม่เสถียรของแรงดันไฟฟ้าสามเฟสและการใช้พลังงานสูง ที่เกี่ยวข้องกับหม้อแปลงที่เสื่อมสภาพ ซึ่งช่วยลดการใช้ไฟฟ้าและ O&M ประจำปีขององค์กรได้อย่างมีประสิทธิภาพ ต้นทุนในขณะเดียวกันก็รับประกันแหล่งจ่ายไฟที่เสถียรสำหรับสายการผลิตสิ่งทอ
สำหรับโครงการอัพเกรดโครงข่ายไฟฟ้าในเมืองชายฝั่งทางตอนใต้ของประเทศจีน หม้อแปลงจุ่มน้ำมัน Usune 4000kVA 20kV ได้รับเลือกให้ติดตั้งสถานีไฟฟ้าย่อยสำเร็จรูป มีโครงสร้างที่กะทัดรัดและสิ่งแวดล้อมที่แข็งแกร่ง ความสามารถในการปรับตัวทำให้ผลิตภัณฑ์นี้ลงตัวกับรูปแบบเมืองขนาดกะทัดรัดและทนทานต่อการใช้งานกลางแจ้งที่ซับซ้อน เงื่อนไข อุปกรณ์ทำงานอย่างปลอดภัยมานานกว่าสองปีโดยไม่มีสัญญาณรบกวนฮาร์มอนิกและมีเสถียรภาพ แรงดันไฟฟ้าขาออกช่วยปรับปรุงคุณภาพแหล่งจ่ายไฟอย่างมีนัยสำคัญสำหรับพื้นที่เชิงพาณิชย์และที่อยู่อาศัยในเมืองและ อำนวยความสะดวกในการดำเนินการอัพเกรดกริดของเมืองอย่างมีประสิทธิภาพ
ผลิตภัณฑ์นี้รองรับแรงดันไฟฟ้ากระแสหลักสามระดับ ได้แก่ 10kV, 20kV และ 36kV ซึ่งครอบคลุมมาตรฐานโยธาและอุตสาหกรรม สถานการณ์การกระจายพลังงาน เหมาะอย่างยิ่งสำหรับการอัพเกรดกริดในเมืองและชนบทและการจ่ายไฟสำหรับ สถานประกอบการอุตสาหกรรมและเหมืองแร่ ผสานรวมอย่างลงตัวกับสถานีย่อยแบบโมดูลาร์และตู้คอนเทนเนอร์สำเร็จรูป สถานีไฟฟ้าย่อยซึ่งแสดงให้เห็นถึงความคล่องตัวที่ยอดเยี่ยมในการใช้งาน
ผลิตภัณฑ์นี้มีโครงสร้างแกนแผลรูปสามเหลี่ยมด้านเท่าสามมิติ วงจรแม่เหล็กไม่มีช่องว่างด้วย ทางเดินแม่เหล็กสามเฟสมีทั้งสั้นที่สุดและมีความยาวเท่ากัน ซึ่งช่วยลดการไม่มีโหลดและแม่เหล็กได้อย่างมาก การสูญเสียการรั่วไหล เมื่อรวมกับการตัดแผ่นเหล็กซิลิกอนที่มีความแม่นยำและโครงสร้างคอยล์ที่ได้รับการปรับปรุงให้เหมาะสม จะช่วยลดต้นทุนให้เหลือน้อยที่สุด การใช้พลังงานและเสียงรบกวนในการทำงาน การดำเนินงานระยะยาวทำให้ค่าไฟฟ้าลดลงอย่างมากและ การปล่อยก๊าซคาร์บอนเป็นไปตามมาตรฐาน State Grid เพื่อประสิทธิภาพการใช้พลังงานสีเขียวอย่างสมบูรณ์
อุปกรณ์นี้ใช้ฉนวนคลาส A และสารเคลือบป้องกันการกัดกร่อนเกรดอุตสาหกรรม ทำให้สามารถทนต่อน้ำมันได้ การปนเปื้อน การกัดกร่อนของสารเคมี และความผันผวนของอุณหภูมิ ทำให้เหมาะสำหรับการใช้งานหนักต่างๆ เงื่อนไข ถังน้ำมันลูกฟูกแยกหน่วยออกจากอากาศ ช่วยชะลออายุน้ำมันของฉนวนได้อย่างมีประสิทธิภาพและ ลดความถี่ในการเปลี่ยนถ่ายน้ำมันเครื่องและบำรุงรักษา ภายใต้สภาวะการทำงานมาตรฐาน หม้อแปลงไฟฟ้ามี อายุการใช้งานยาวนานและค่าบำรุงรักษาต่ำ ช่วยให้มั่นใจได้ถึงประสิทธิภาพที่มั่นคงในสภาพแวดล้อมที่หลากหลาย เช่น อุตสาหกรรม สิ่งอำนวยความสะดวกการผลิตและโครงข่ายไฟฟ้ากลางแจ้ง
