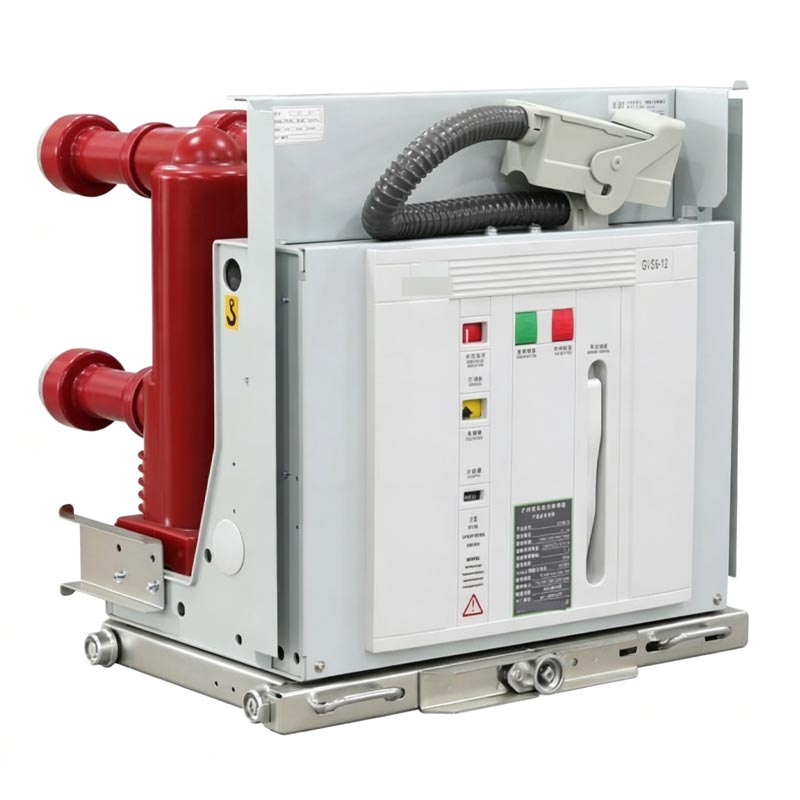

Hv เบรกเกอร์สุญญากาศในร่ม

HV Indoor Vacuum Circuit Breaker เป็นเซอร์กิตเบรกเกอร์สุญญากาศไฟฟ้าแรงสูงสามตำแหน่งในร่มซึ่งมีตำแหน่งเป็น "ปลอดภัย เชื่อถือได้ มีประสิทธิภาพ ไม่ต้องบำรุงรักษา และปรับให้เข้ากับทุกสถานการณ์ได้" เหมาะสำหรับไฟ 3.6-12kV จัดการกับปัญหาของเซอร์กิตเบรกเกอร์แบบเดิมๆ และทำหน้าที่เป็นหน่วยป้องกันหลักสำหรับพลังงาน กริดและอุปกรณ์อุตสาหกรรม

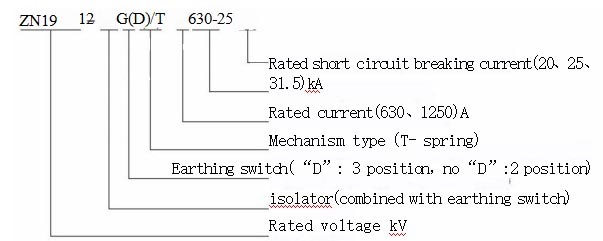

รหัสสินค้าและความหมาย

หมายเหตุ: หากไม่มีสวิตช์กราวด์ เพลาดำเนินการกราวด์จะทำหน้าที่เป็นเพลาที่เชื่อมต่อกันและขนาด ยังคงไม่เปลี่ยนแปลง

ข้อดีหลัก

1. ประสิทธิภาพระบบเครื่องกลไฟฟ้าที่เหนือกว่าและอายุการใช้งานยาวนาน

โครงสร้างทางกลที่มั่นคงและประสิทธิภาพทางไฟฟ้าที่ดีเยี่ยม อายุการใช้งานของเครื่องจักรถึง 3,000 รอบ ตัดการเชื่อมต่อสวิตช์ 10,000 รอบสำหรับเบรกเกอร์วงจร และ 3,000 รอบสำหรับสวิตช์กราวด์ วงจรหลัก ใช้เสาฝังโซลิดสเตต ปรับปรุงการปรับตัวด้านสิ่งแวดล้อมและความน่าเชื่อถือของฉนวน บรรลุ การดำเนินงานที่ไม่ต้องบำรุงรักษาและลดต้นทุนการบำรุงรักษา

2. การออกแบบแบบแยกส่วนและการใช้งานที่สะดวก

เฟรมแบบโมดูลาร์รวมส่วนประกอบหลักหลายส่วนเข้าด้วยกัน เพื่อให้ได้การออกแบบที่ย่อส่วน กลไกการทำงานได้ มีการเปลี่ยนและบำรุงรักษาอย่างอิสระ รองรับการทำงานแบบแมนนวล การจัดเก็บพลังงาน AC/DC และรีโมทคอนโทรล ปรับให้เข้ากับความต้องการในการปฏิบัติงานที่แตกต่างกันและปรับปรุงประสิทธิภาพ

3. การป้องกันที่หลากหลายเพื่อป้องกันการทำงานผิดพลาด

เบรกเกอร์สุญญากาศภายในอาคาร HV ติดตั้งอุปกรณ์เชื่อมต่อระบบเครื่องกลไฟฟ้าที่ครอบคลุม ที่ ตัวตัดการเชื่อมต่อมีรอยแตกที่มองเห็นได้หลังจากการสะดุด ประตูตู้เชื่อมต่ออยู่กับสวิตช์กราวด์ และ สายขาออกมาพร้อมกับเซ็นเซอร์แสดงเส้นสดแบบไร้สัมผัส ช่วยให้มั่นใจในการปฏิบัติงานและ ความปลอดภัยของอุปกรณ์

4. การใช้งานที่หลากหลาย

ปรับให้เข้ากับตู้ประเภทต่างๆ และสามารถติดตั้งได้ทั้งทิศทางเดินหน้าและถอยหลัง เหมาะสำหรับต่างๆ เหมาะอย่างยิ่งสำหรับสถานการณ์ที่เกี่ยวข้องกับการทำงานบ่อยครั้งและกระแสไฟฟ้าลัดวงจรหลายครั้ง การหยุดชะงัก ตอบสนองความต้องการการกระจายพลังงานที่หลากหลาย

พารามิเตอร์ทางเทคนิคหลัก

กรณีการใช้งานจริง

กรณีศึกษาจากองค์กรอุตสาหกรรมและเหมืองแร่ขนาดกลางในจีนตะวันออกยืนยันว่าผลิตภัณฑ์ดังกล่าวใช้งานได้จริง มูลค่า: ระบบจำหน่ายไฟฟ้า 10kV ขององค์กรเดิมใช้เบรกเกอร์น้ำมันแบบเดิม ซึ่งประสบปัญหา จากการสูญเสียสูง การบำรุงรักษาที่ซับซ้อน และอัตราความล้มเหลวสูง (8%) หลังจากเปลี่ยนวงจรที่ผิดพลาดเป็น HV เบรกเกอร์สุญญากาศในร่มในปี 2023 ดำเนินการได้โดยไม่ต้องบำรุงรักษา ซึ่งช่วยประหยัดค่าบำรุงรักษารายปีได้ 30,000 หยวน ต้นทุน ลดการใช้พลังงานลง 68% ลดอัตราความล้มเหลวลงเหลือต่ำกว่า 1% และรับประกันการทำงานที่มั่นคงเป็นเวลา 18 ปี เดือนโดยไม่มีความล้มเหลว สิ่งนี้แสดงให้เห็นคุณค่าของผลิตภัณฑ์อย่างเต็มที่ในด้าน "การลดต้นทุน การปรับปรุงประสิทธิภาพ และ ความปลอดภัย" ซึ่งแสดงให้เห็นถึงความสามารถระดับมืออาชีพของ Usune ในฐานะซัพพลายเออร์

คำแนะนำการใช้ผลิตภัณฑ์และการบำรุงรักษา

1. เงื่อนไขการใช้งานที่บังคับใช้

เบรกเกอร์สูญญากาศในร่ม HV เหมาะสำหรับสภาพแวดล้อมภายในอาคารที่มีระดับความสูง ≤1000ม. ความรุนแรงของแผ่นดินไหว ≤8 องศา และไม่มีการกัดกร่อนจากการระเบิดหรือการสั่นสะเทือนอย่างรุนแรง โดยมีความชื้นเฉลี่ยรายวัน <95% และค่าเฉลี่ยรายเดือน ความชื้น <90% สำหรับระดับความสูงที่สูงกว่า 1,000 ม. จำเป็นต้องมีการคำนวณโดยมืออาชีพในระหว่างการเลือก

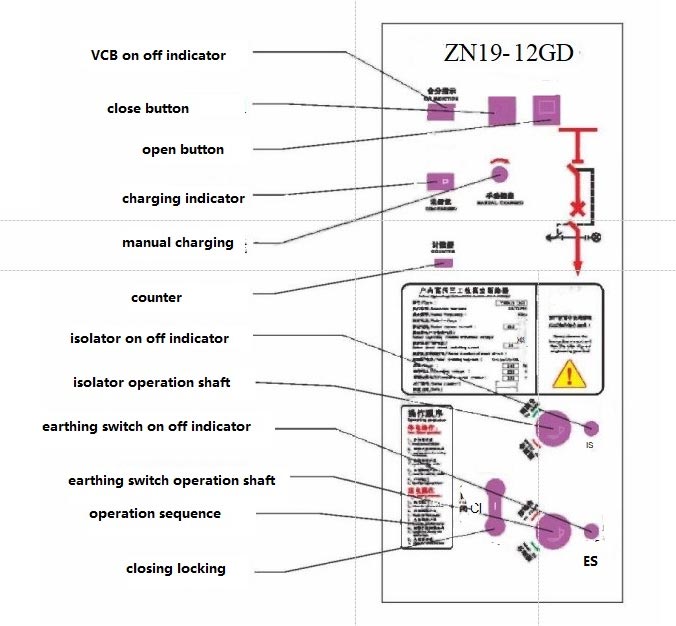

2. ขั้นตอนการปฏิบัติงาน

รองรับการทำงานแบบแมนนวลและแบบไฟฟ้า: การใช้งานแบบแมนนวลต้องใช้ที่จับสำหรับเก็บพลังงานโดยเฉพาะ การจัดเก็บก่อนปิดและเปิดเบรกเกอร์ การดำเนินการทางไฟฟ้าจำเป็นต้องเชื่อมต่อกับพลังงานสำรอง การจ่ายพลังงาน การจัดเก็บพลังงาน และการทำงานผ่านปุ่มควบคุม สวิตช์แยกจะเปิดตามเข็มนาฬิกาและปิด ทวนเข็มนาฬิกา ประตูตู้และสวิตช์สายดินเชื่อมต่อกันเพื่อความปลอดภัย

3. ข้อกำหนดในการบำรุงรักษา

อุปกรณ์ทั้งหมดไม่มีการบำรุงรักษา ควรตรวจสอบตัวขัดขวางสุญญากาศเฉพาะในกรณีที่เกิดความเสียหายภายนอกเท่านั้น สงสัย กลไกการทำงานต้องมีการตรวจสอบเป็นประจำ และควรทำความสะอาดภายนอกหลังจากผ่านไป 5 ปี การดำเนินงานหรือหลังการบำรุงรักษา การบำรุงรักษาจะต้องดำเนินการโดยบุคลากรที่มีคุณสมบัติเหมาะสม แหล่งจ่ายไฟเสริม ควรตัดการเชื่อมต่อก่อน

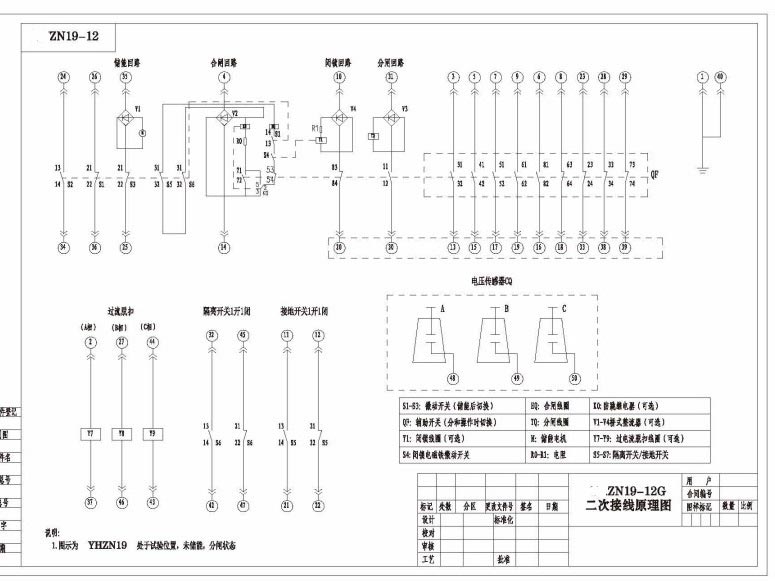

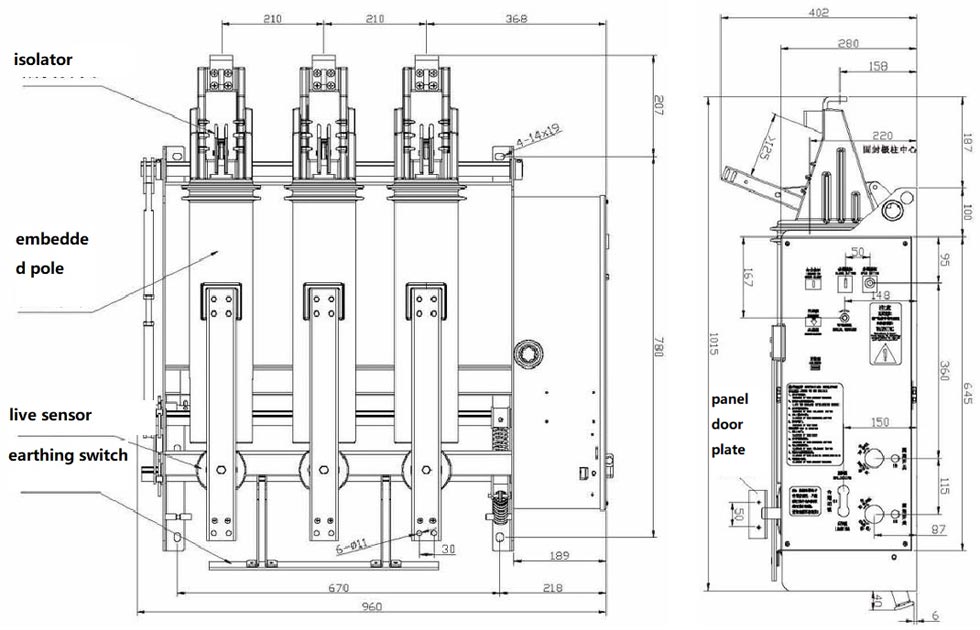

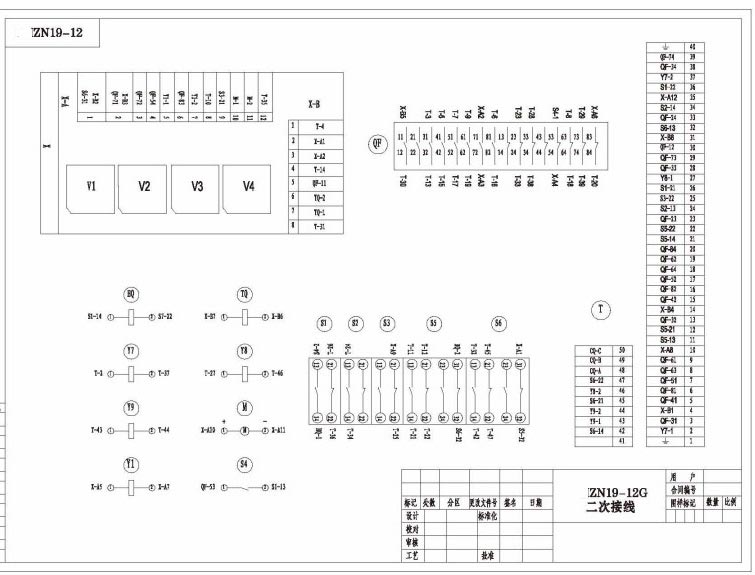

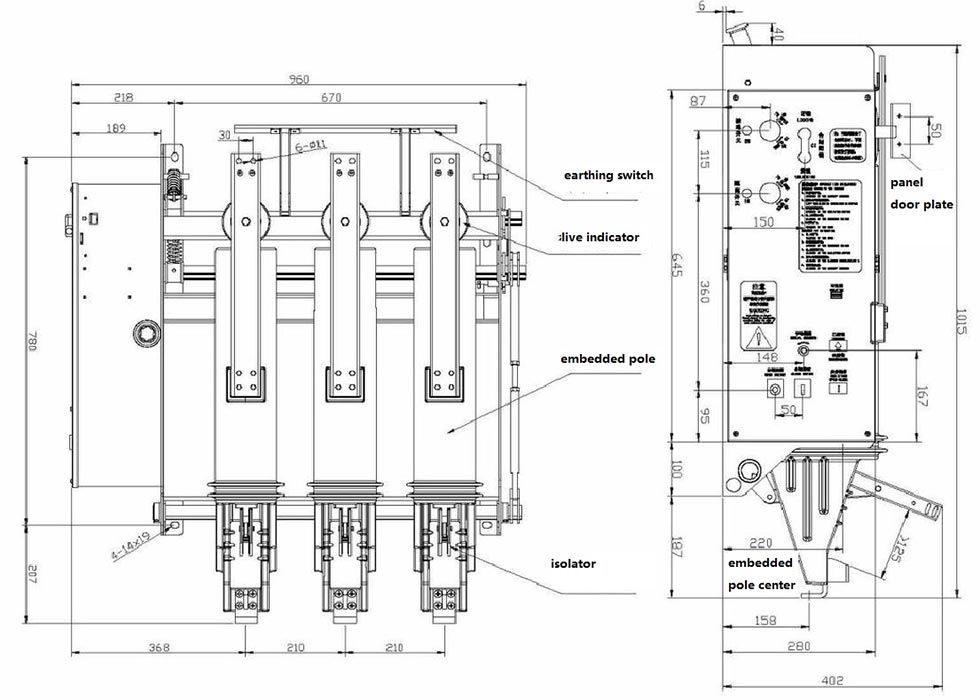

มิติภายนอกและแผนภาพการเดินสายไฟ

ZN19-12GD/(1250)-(31.5) การติดตั้งแบบผกผัน

ZN19-12GD/(1250)-(31.5) การติดตั้งปกติ

การรับประกันแบรนด์และข้อดีของการเป็นหุ้นส่วน

ในฐานะผู้ผลิตมืออาชีพ Usune มีโรงงานที่ทันสมัย เซอร์กิตเบรกเกอร์สุญญากาศภายในอาคาร HV ของเราผ่านการทำงาน ประสิทธิภาพที่เข้มงวดและการทดสอบการบุกรุกทางกลก่อนออกจากโรงงาน บรรจุภัณฑ์และการขนส่งได้แก่ ได้มาตรฐานเพื่อให้แน่ใจว่าอุปกรณ์มาถึงในสภาพดี ในฐานะซัพพลายเออร์ภายในประเทศคุณภาพสูงในประเทศจีน Usune ให้บริการโซลูชั่นที่ปรับแต่งได้ บริการหลังการขายที่ครอบคลุม และการจัดส่งที่รวดเร็ว ผลิตภัณฑ์ของเราส่งออกไปต่างประเทศ ทำให้เราเป็นตัวเลือกที่ต้องการในอุตสาหกรรมสำหรับคุณภาพที่เหนือกว่าของเรา และเรามอบความน่าเชื่อถือให้กับผู้ใช้อย่างต่อเนื่อง โซลูชั่นการกระจายพลังงาน
